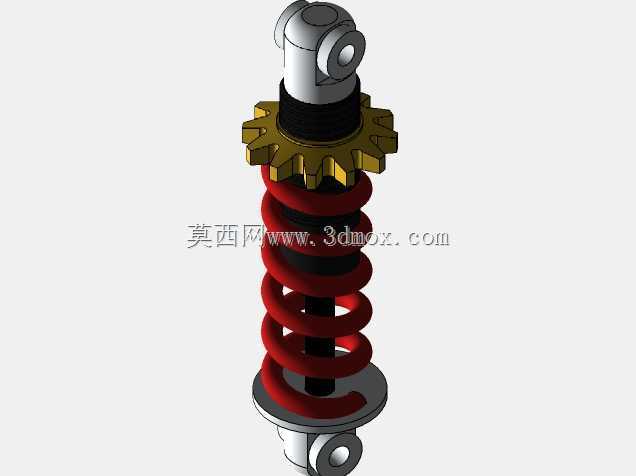

摩托车悬架用螺旋弹簧减震总成结构

　　该减震总成主要适配两轮摩托车后悬架安装场景，也可拓展用于小型电动代步车、山地自行车的后减震位，核心作用是过滤行驶过程中路面传递的颠簸冲击，避免轮端跳动直接传递至车架，提升驾乘平顺性的同时，保证轮胎与路面的有效接触面积，维持行驶过程中的抓地稳定性。从结构设计逻辑来看，总成采用上下吊耳式铰接安装接口，上下端的铰接孔内预留了衬套安装位，可匹配橡胶衬套或金属关节轴承，既能够缓冲安装位的微小错位，也可释放减震器工作过程中的摆动自由度，避免活塞杆承受侧向弯矩导致的密封件偏磨。中间核心承载部分采用等节距圆柱螺旋弹簧设计，弹簧选用硅锰弹簧钢材质对应的建模参数，弹簧中径、线径参数匹配常规125cc排量摩托车后轴载荷需求，

　　预压调节齿圈设置在弹簧上端支撑座位置，通过多齿卡槽结构实现弹簧预紧力的多档位调节，可根据单人骑行、双人载物的不同载荷工况调整弹簧初始刚度，适配不同负载下的车身高度需求。阻尼部分采用筒式液压阻尼结构，活塞杆与外筒之间设置了多级密封结构建模，阻尼油路的活塞孔位在模型中做了简化示意，实际工作中通过油液流经活塞孔的节流效应产生阻尼力，将弹簧往复跳动的动能转化为热能耗散，抑制弹簧反复弹跳的问题。安装边界方面，上下吊耳的铰接孔中心距为总成的核心安装尺寸，建模时预留了与车架平叉、车架后安装点的配合间隙，外筒最大外径、弹簧外径均做了干涉校核，保证减震器在全压缩、全伸长行程内不会与周边平叉、挡泥板等部件发生运动干涉。上端的调节齿圈采用外齿结构，

　　可配套专用勾型扳手旋转调节，齿形做了防退卡槽设计，避免行驶振动导致预紧档位自行偏移。下端弹簧座采用翻边结构包裹弹簧末端，防止弹簧受侧向力时发生脱出风险，整个总成的运动行程参数匹配摩托车后悬架的跳动行程范围，压缩极限位置设置了橡胶缓冲块的安装位，避免金属部件硬接触产生冲击异响。建模过程中对各部件的装配关系做了完整还原，弹簧与上下支撑座的贴合面、活塞杆与导向套的配合面、铰接孔的同轴度均按照实际装配公差做了对应约束，可直接用于装配干涉校验、运动仿真分析，也可作为同类型减震产品改型设计的基础参考模型，帮助设计人员快速完成安装位匹配、载荷参数校核的前期工作，减少从零开始建模的重复工作量。
