DSNU系列活塞式气缸结构设计方案

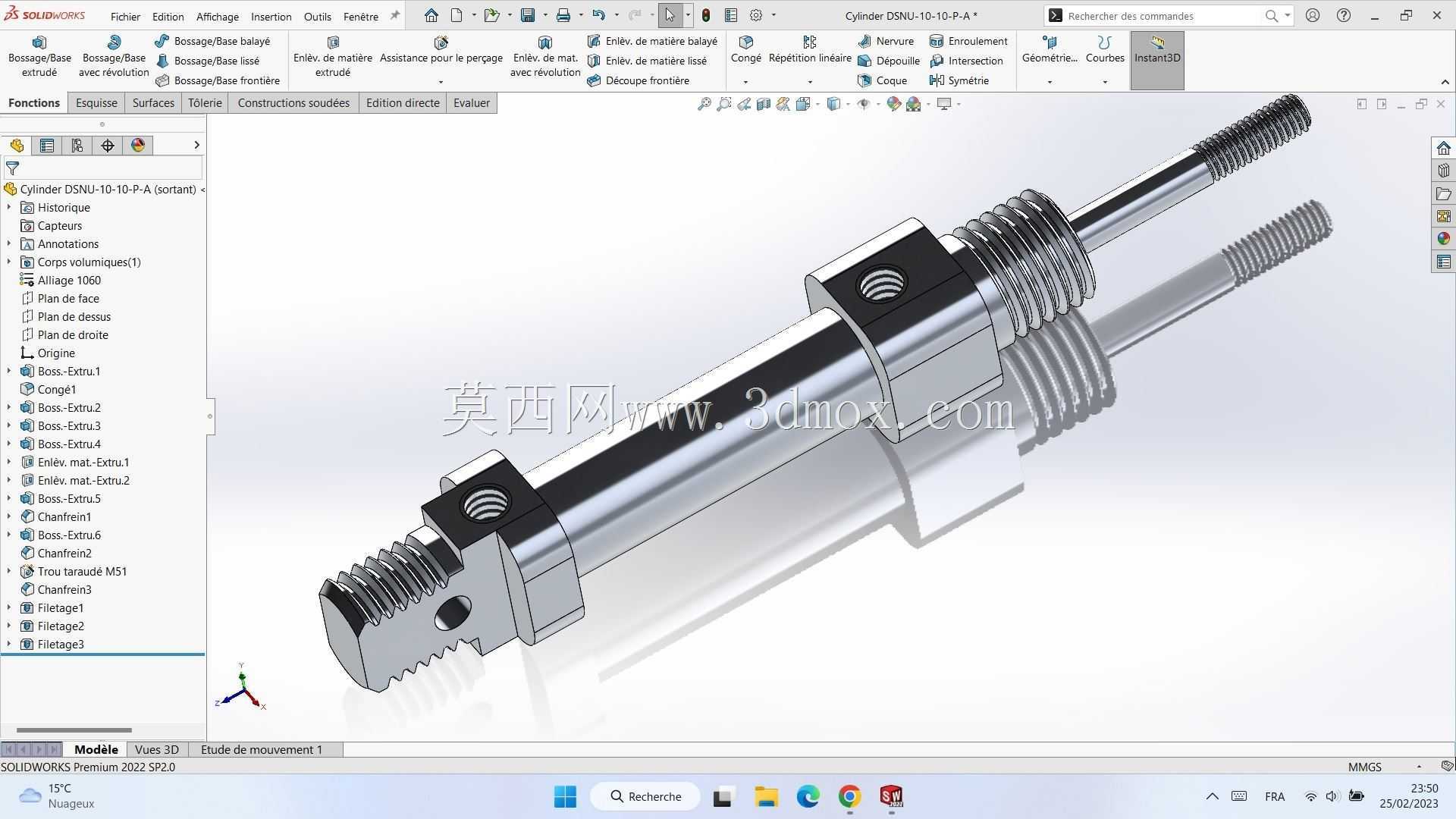

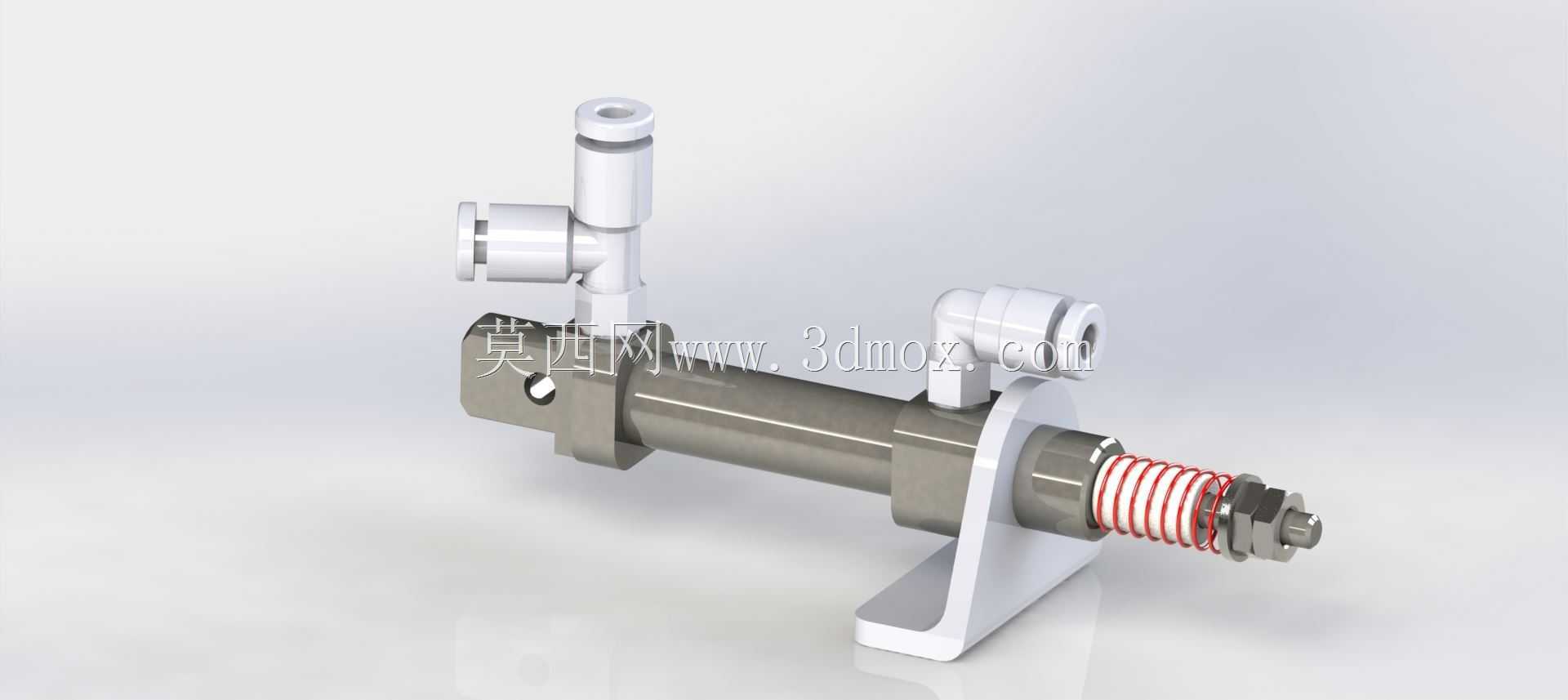

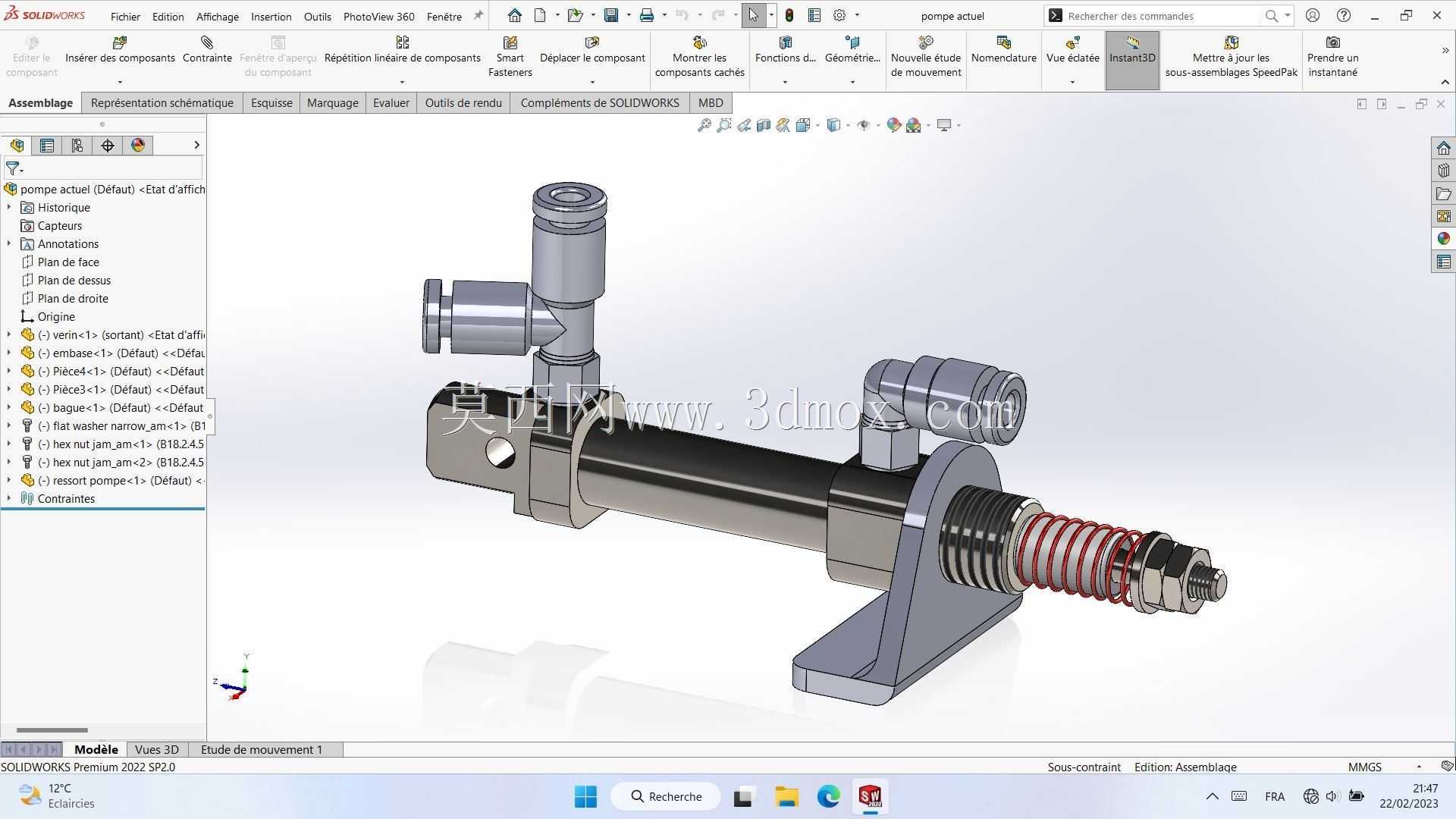

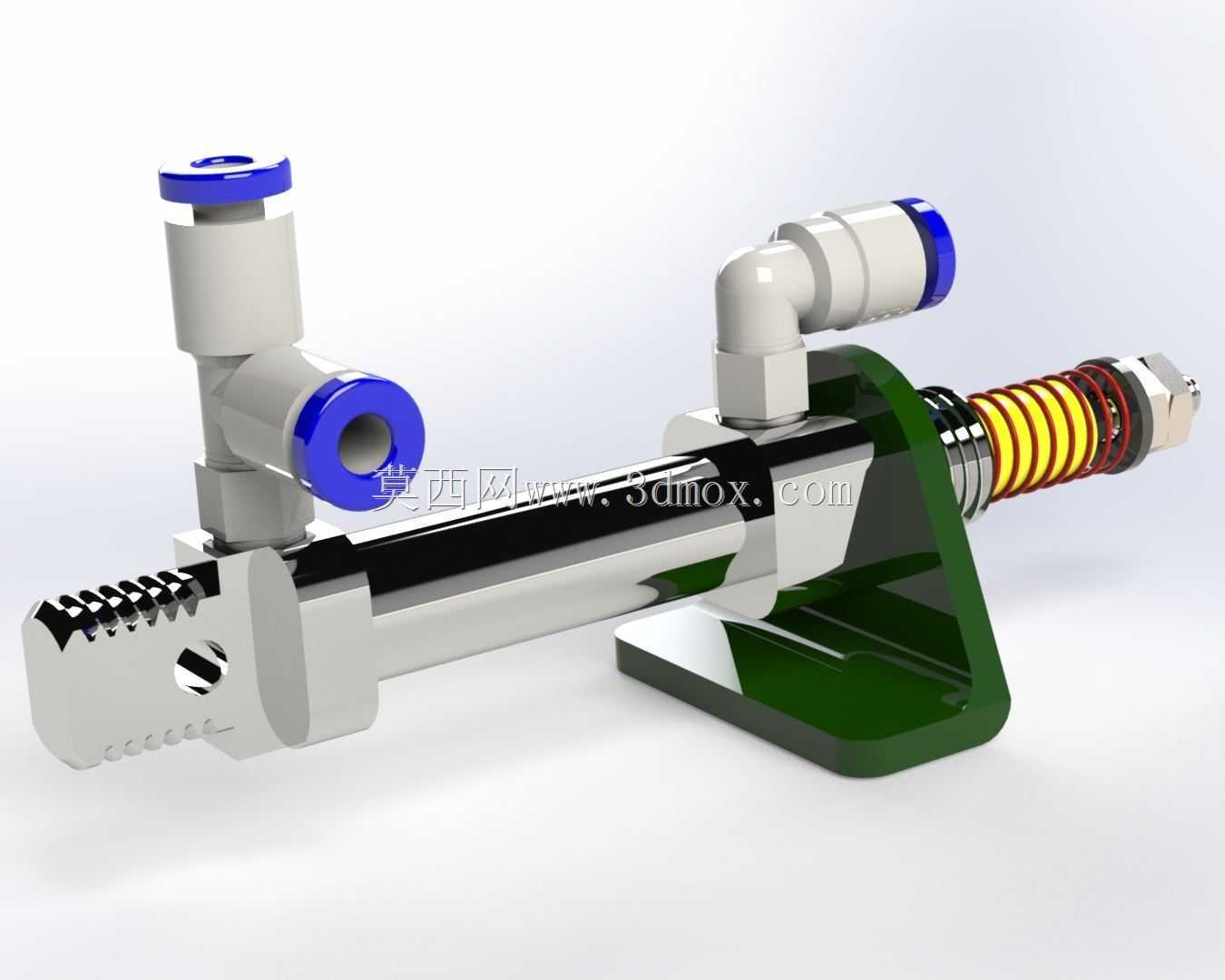

　　该款气缸在结构设计上兼顾活塞泵的功能需求，可直接集成在小型流体输送回路中作为动力执行单元使用，常见于小型点胶设备、实验室微量试剂输送装置、小型气动润滑系统这类对安装空间有严格限制的场景中。从结构布局来看，缸体采用圆形截面设计，活塞杆端加工有齿条结构，可直接与齿轮啮合实现直线运动到旋转运动的转换，无需额外加装传动转接件，能大幅缩减配套机构的整体占用空间。进气端配置了两个快插式气动接头，一个为轴向直通气路接口，一个为90度弯角气路接口，可根据安装现场的管路走向灵活选择接气方向，避免管路弯折造成气阻过大影响气缸动作响应速度。尾部集成了复位弹簧结构，采用单作用驱动逻辑，通气时活塞杆伸出完成泵体的抽吸或推送动作，断气后依靠弹簧弹力自动复位，

　　无需额外配置反向气路，简化了配套气动回路的设计复杂度。安装方式采用L型侧装支架，支架底部预留了两个安装固定孔位，可直接通过螺栓固定在设备安装基板上，支架与缸体的连接位置做了加厚处理，能承受气缸往复动作时产生的侧向冲击力，避免长期运行后支架出现变形移位。设计过程中对缸体内壁的粗糙度做了严格控制，保证活塞密封圈运行时的磨损量处于合理区间，延长元件的使用寿命；活塞杆表面做了硬化处理，避免长期往复运动后出现表面划伤导致密封失效。气路接头采用标准快插结构，适配常用的气动软管外径，无需额外加工接头螺纹，现场装配时直接插入软管即可完成气路连接，大幅提升装配效率。整体结构的安装边界控制紧凑，缸体轴向总长度适配小型设备的内部安装空间，

　　径向最大尺寸不超过常规小型气动元件的安装预留尺寸，可直接替换同规格的标准气缸使用，无需对原有设备的安装结构做改动。在作为活塞泵使用时，缸体前端可直接连接泵腔结构，活塞杆的往复行程匹配泵腔的容积变化需求，可稳定输出恒定流量的流体，适配低粘度流体的精准输送场景，运行过程中动作平稳，无明显的爬行或卡顿问题，弹簧复位的响应速度可满足每分钟数十次的往复动作需求。
