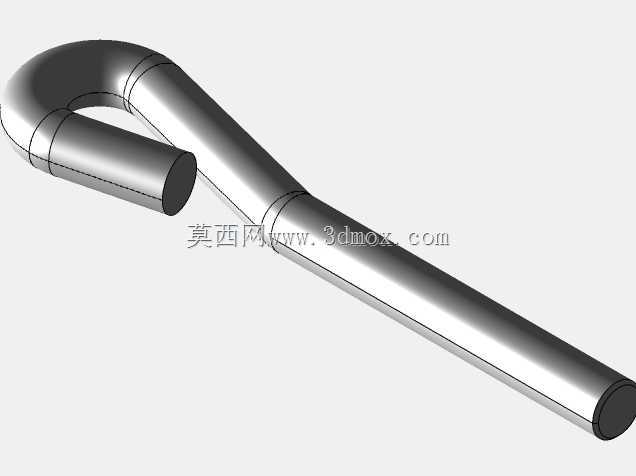

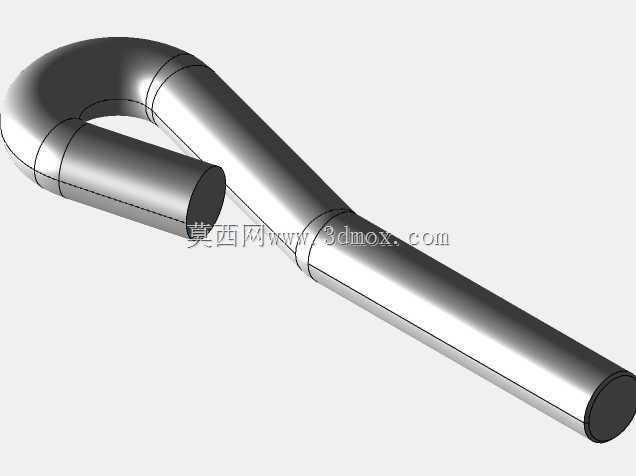

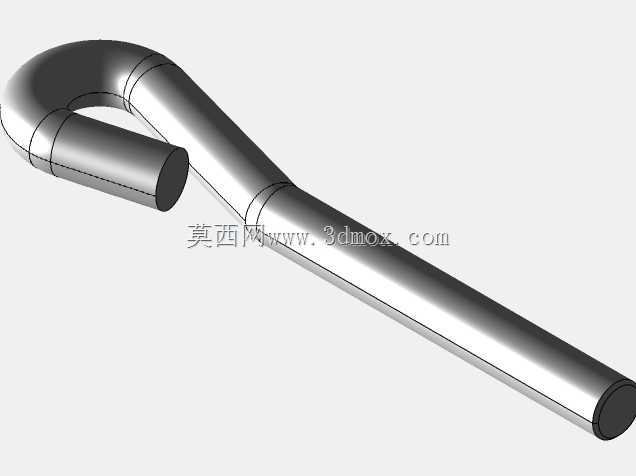

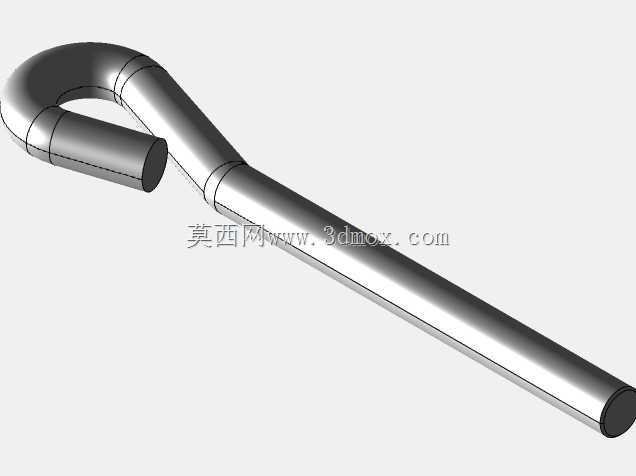

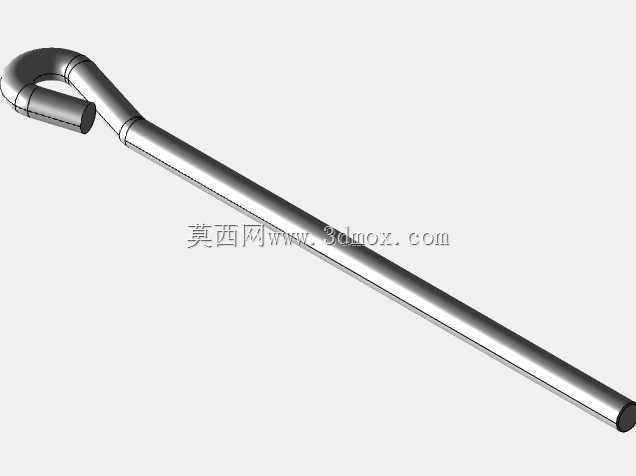

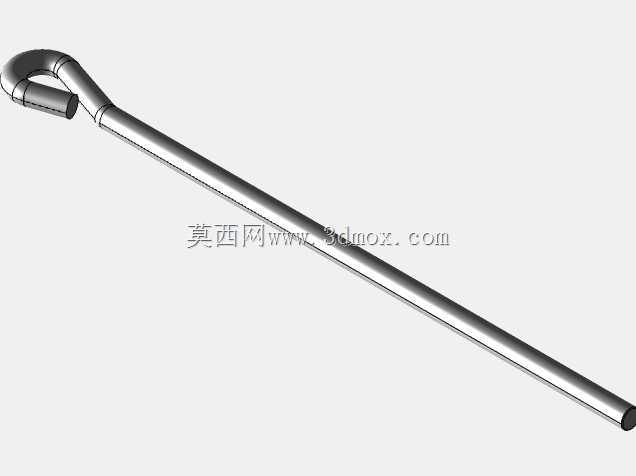

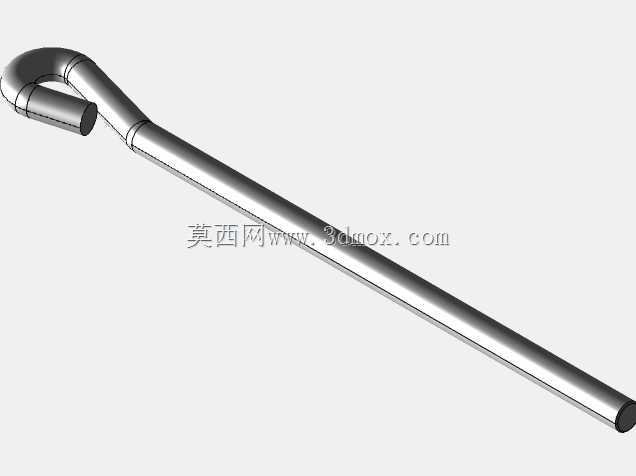

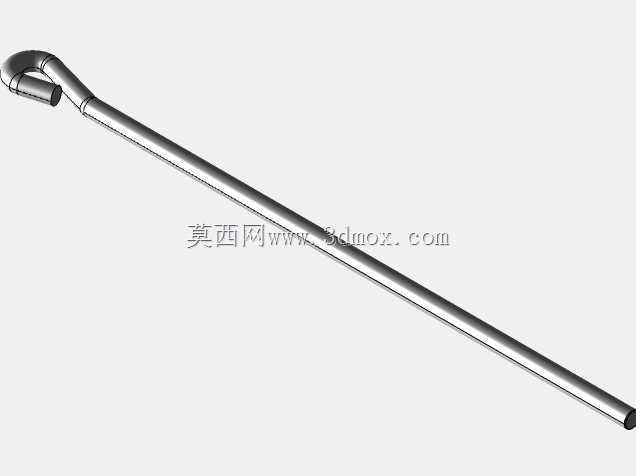

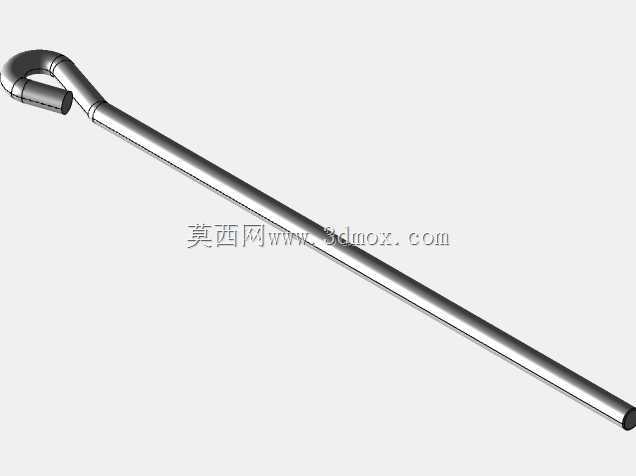

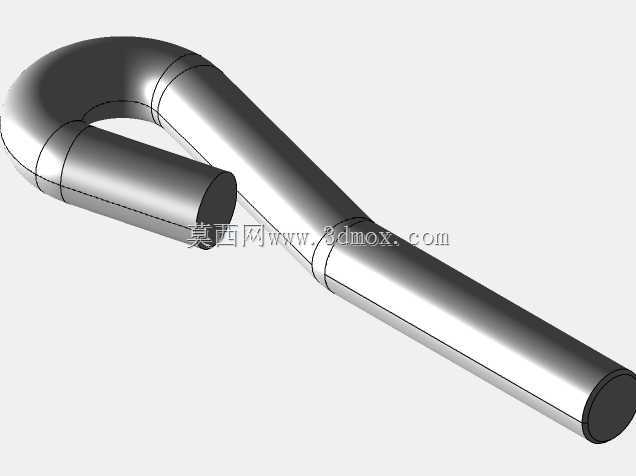

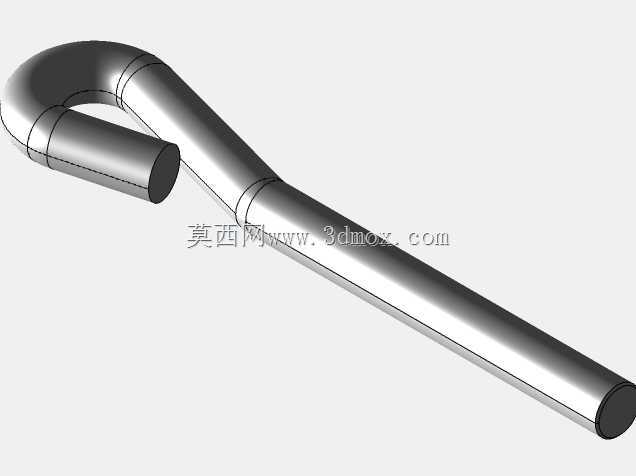

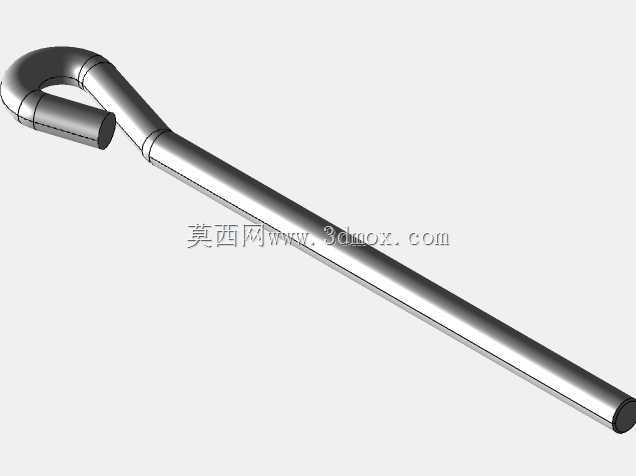

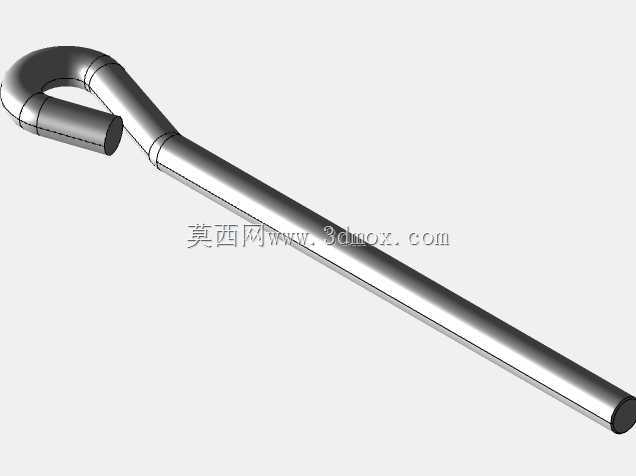

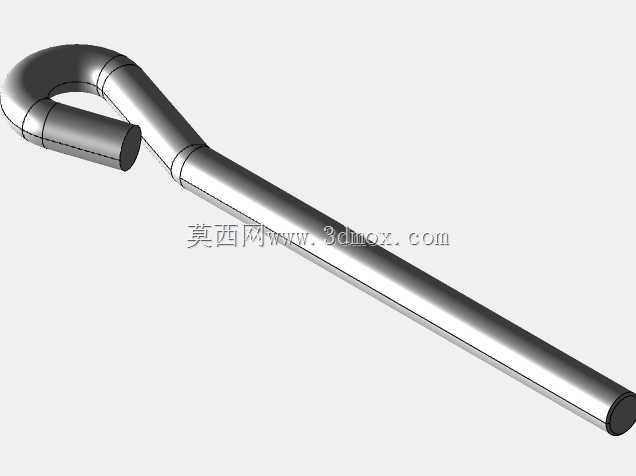

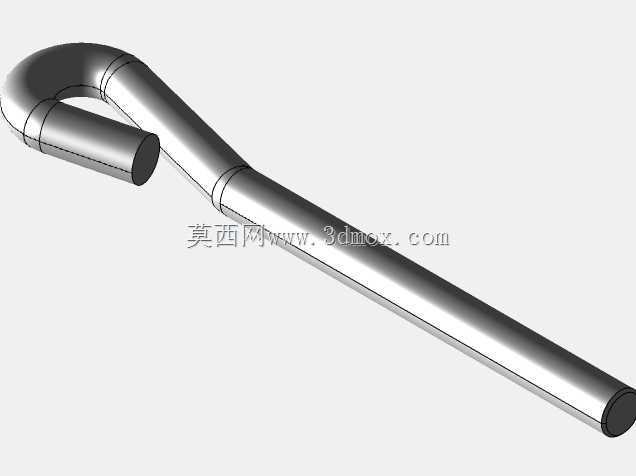

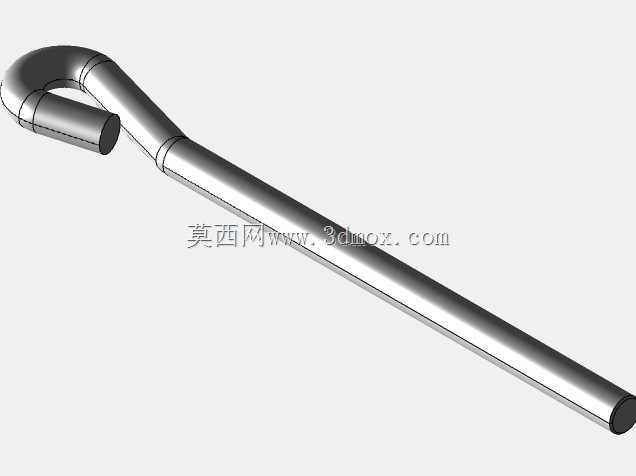

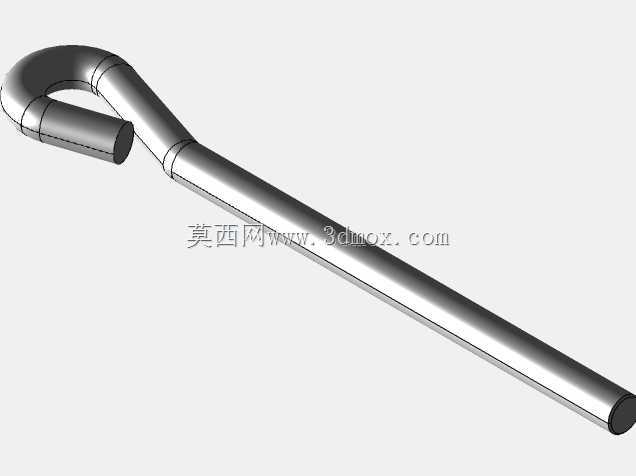

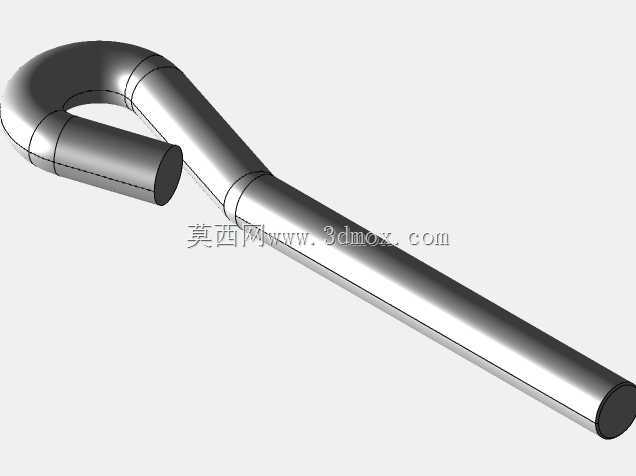

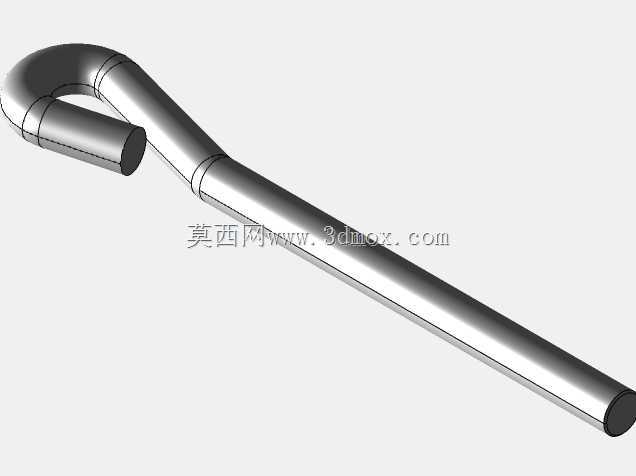

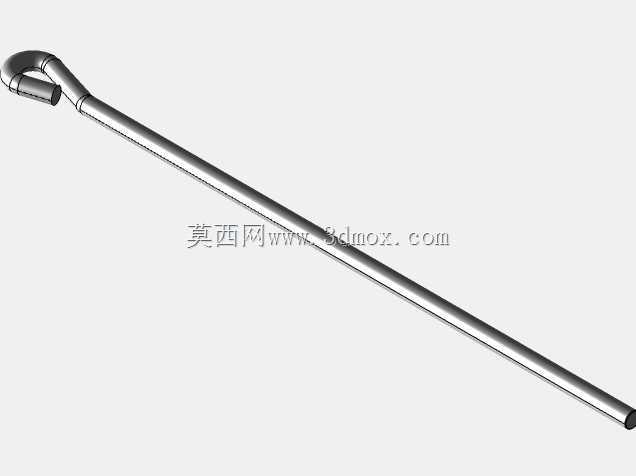

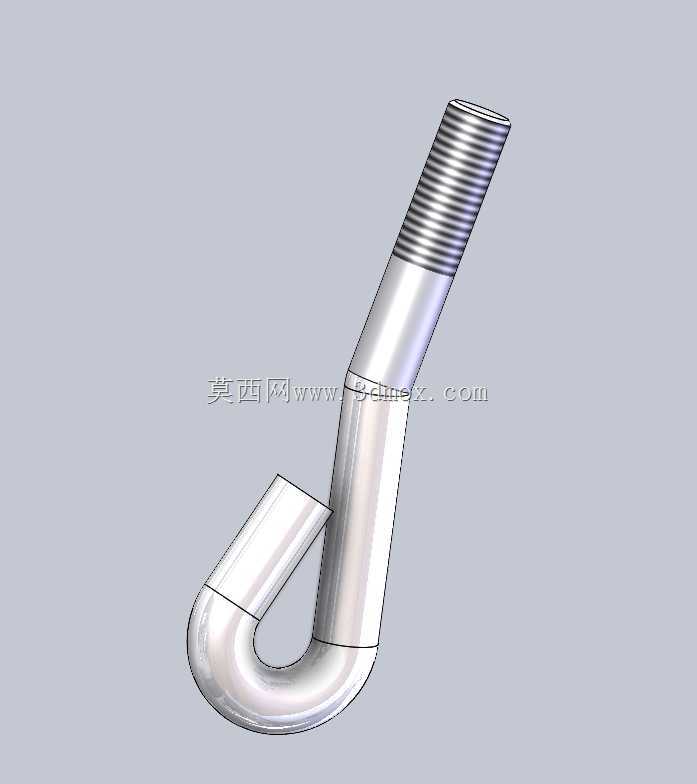

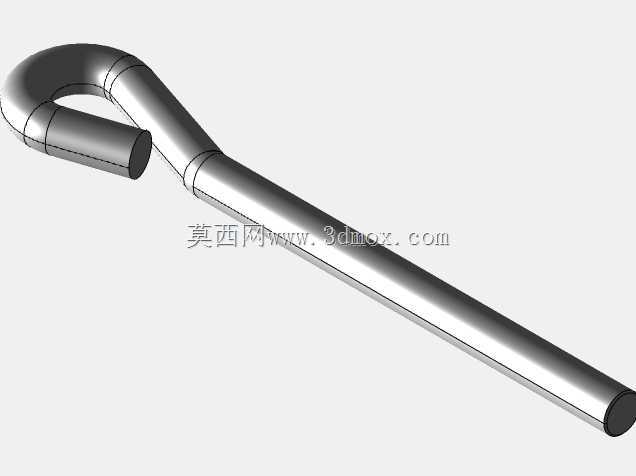

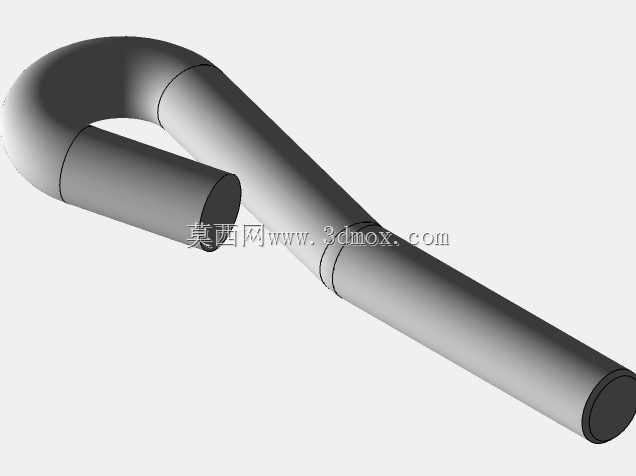

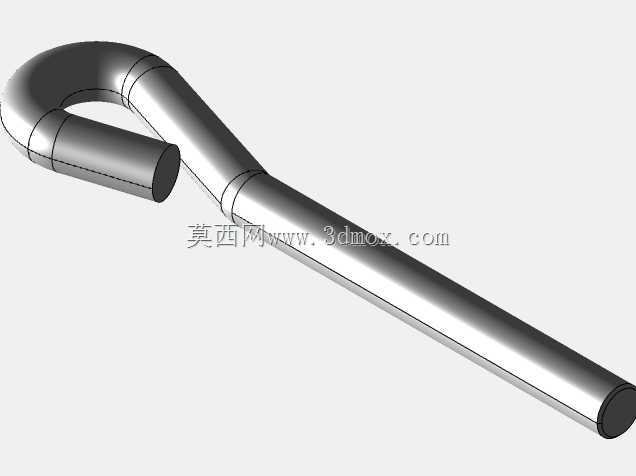

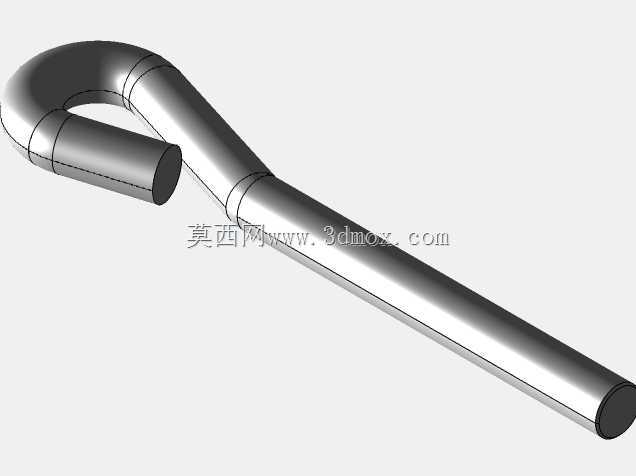

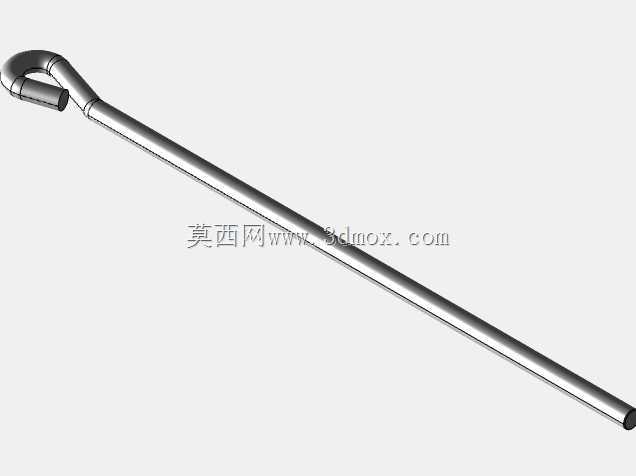

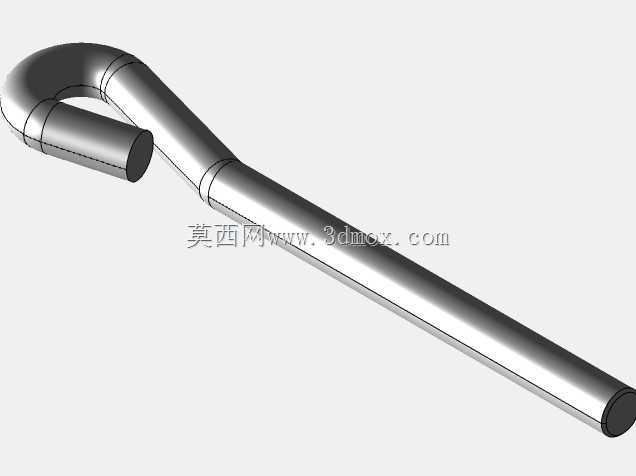

DIN529A型钩式地脚锚栓结构设计

　　这类钩式地脚锚栓主要用于重型工业设备与混凝土基础的刚性连接场景，常见于机床、大型冲压设备、生产线钢结构立柱的基础预埋环节，作用是将设备运行产生的动载荷、倾覆力矩平稳传递到混凝土基座上，避免设备运行过程中出现位移、振动超差甚至倾覆的问题。和直杆型地脚螺栓不同，带弯钩的结构不需要额外搭配锚板，弯钩嵌入混凝土后能形成更强的机械咬合作用，抗拔性能更稳定，尤其适合承受交变载荷、有一定振动工况的设备安装场景。设计这类锚栓的时候，首先要匹配对应设备的安装孔位尺寸，螺杆段的螺纹长度需要预留足够的调节余量，既要满足设备底座、垫铁组的总厚度要求，还要留出双螺母锁紧的螺纹行程，避免安装时出现螺纹长度不足、螺母无法完全锁紧的问题。弯钩段的弯曲半径不能过小，

　　否则冷弯加工时容易在弯弧处产生应力集中，后续受拉时可能从弯弧位置断裂，通常弯弧内径要控制在螺杆直径的2.5倍以上，弯钩的直段长度也要满足混凝土握裹力的要求，确保受拉时不会从混凝土中被拔出。安装边界方面，这类锚栓预埋时需要控制弯钩的朝向，相邻锚栓的弯钩要错开布置，避免弯钩在混凝土内部互相干涉，同时锚栓距离混凝土基础边缘的距离不能小于规范要求的最小保护层厚度，防止混凝土局部承压不足出现开裂。螺杆露出基础顶面的长度要严格控制，过长会导致设备安装后螺纹外露过多容易锈蚀，过短则无法满足螺母锁紧的要求，通常预留长度以拧紧螺母后露出2-3个螺距为宜。从结构特性来看，这类锚栓的螺杆段为全螺纹或半螺纹结构，螺纹精度满足普通紧固件的公差要求，

　　和设备底座安装孔的间隙控制在合理范围，既方便安装时的对位调整，又不会因为间隙过大导致设备定位精度不足。弯钩部分和螺杆为一体加工成型，没有焊接接缝，避免了焊接缺陷带来的强度风险，整体经过表面防锈处理，能适应基础施工阶段的潮湿环境，减少预埋阶段的锈蚀问题。在实际选型时，需要根据设备的总重量、运行时的最大倾覆力矩、动载荷系数来计算锚栓的总拉力，匹配对应直径的螺杆规格，同时要核对混凝土基础的标号，确保混凝土的握裹强度能匹配锚栓的抗拔承载力，避免出现锚栓未屈服但混凝土先被破坏的情况。预埋施工时要使用固定架对锚栓进行定位，防止混凝土浇筑过程中锚栓出现偏移，保证所有锚栓的位置度、垂直度都满足设备安装的公差要求，减少后续设备安装时的扩孔、调整工作量。
