小型涡喷式喷气动力装置结构设计

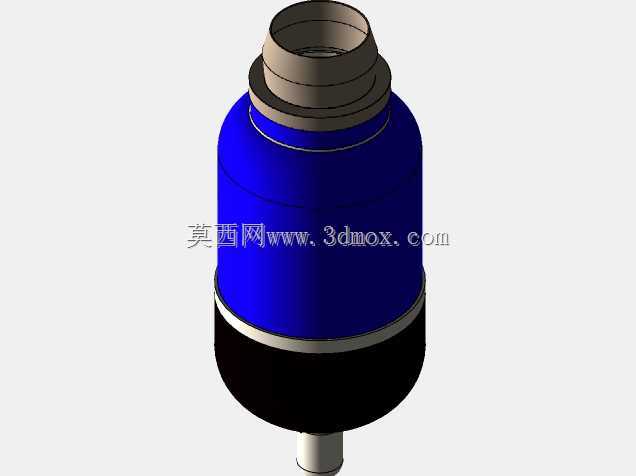

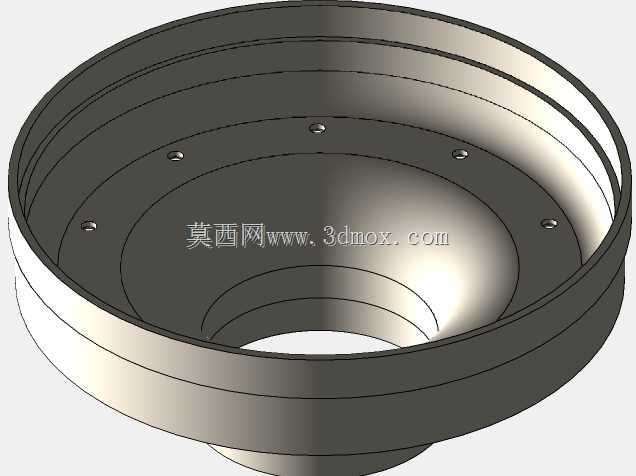

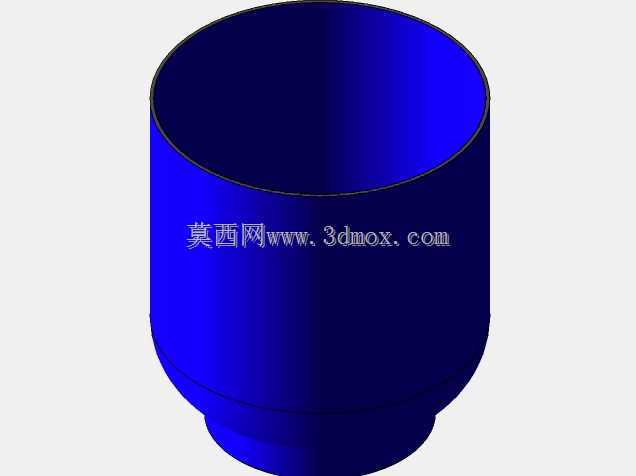

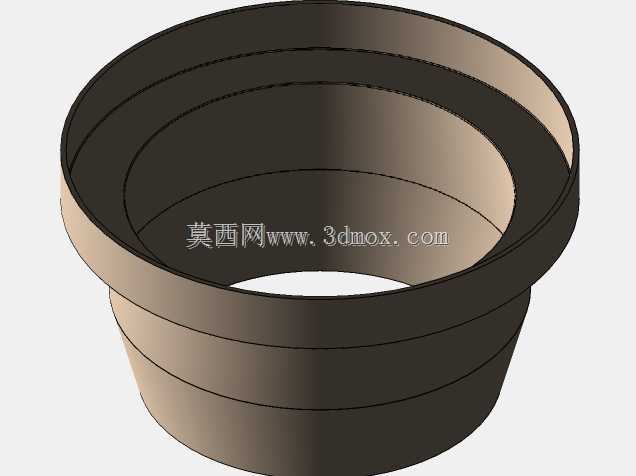

　　这款喷气动力装置的三维结构设计，主要面向小型航空飞行器动力配套、航空教学实验台搭建、微型推进系统研发等场景，可作为小型无人靶机、航模试验平台、航空原理演示教具的核心动力单元使用。从结构设计逻辑来看，整体采用同轴回转体布局，进气端位于上部，采用渐缩式进气道设计，可在进气过程中对来流进行初步整流，降低进气紊流对压气段工作效率的影响，进气口的接口尺寸预留了标准安装法兰位，可直接匹配不同规格的进气导流罩或防尘滤网，安装边界上进气端外径与机匣主体保持同轴度公差在0.02mm以内，保证装配时的同轴度要求，避免运转过程中出现动平衡偏差。机匣主体段采用分段式拼接结构，上部为压气机与燃烧室集成舱段，外部做了环形加强筋设计，

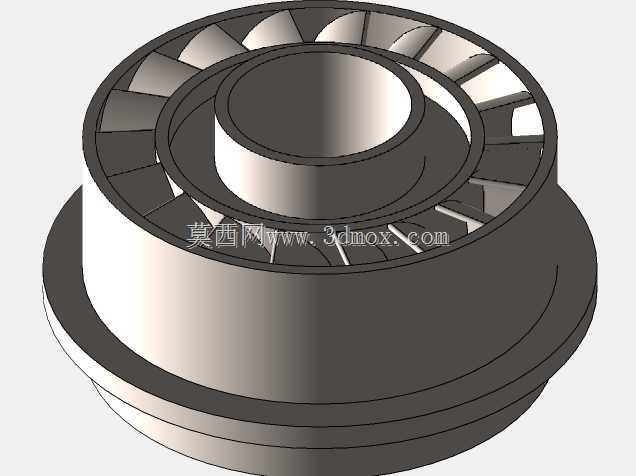

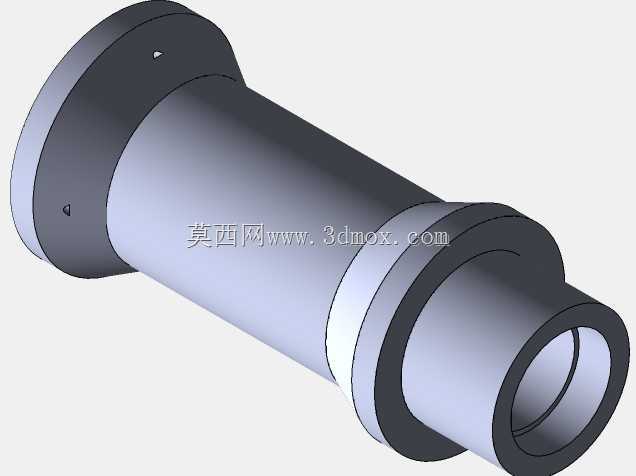

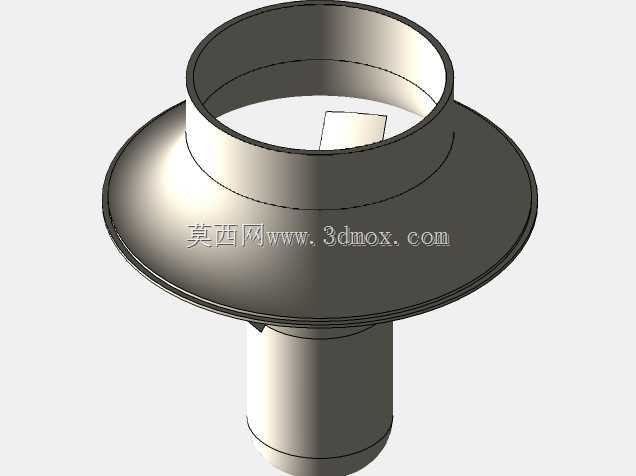

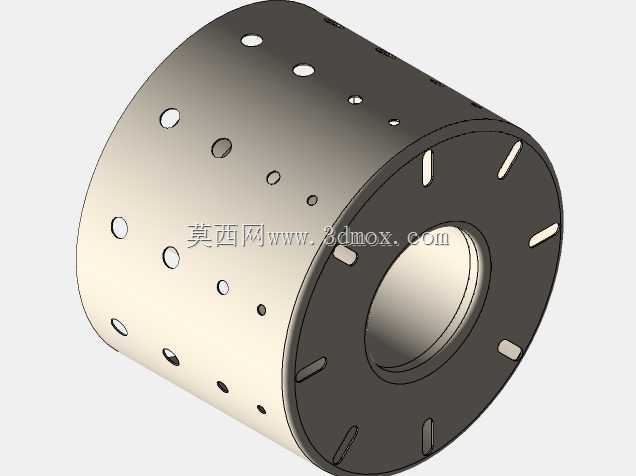

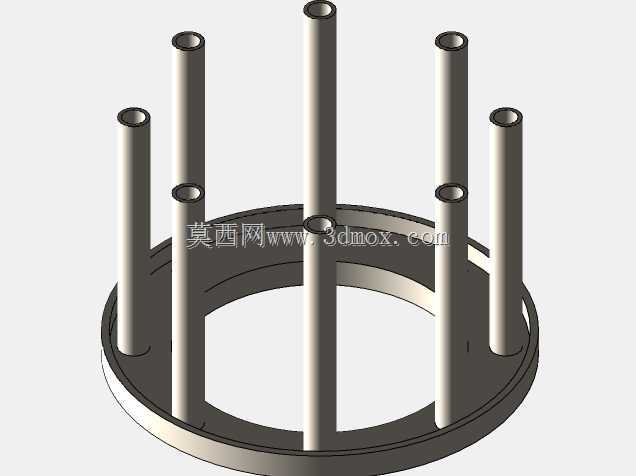

　　既可以承受燃烧室工作时的内部高温高压载荷，也能降低整体结构重量，舱段内部预留了喷油嘴、点火电极的安装定位孔位，孔位精度按照H7级公差设计，保证装配时各部件的对位精度，避免出现喷油偏斜、点火位置偏差导致的燃烧效率下降问题。下部为涡轮段与排气喷管衔接段，采用耐高温结构设计，机匣内壁预留了隔热层安装间隙，可填充陶瓷隔热材料，降低工作时机匣表面的温度传导，避免外部配套部件受高温影响，排气端采用收敛型喷口设计，可将燃烧后的高温高压燃气加速排出，获得更高的推进效率，喷口末端预留了推力测量装置的连接接口，可直接对接试验台的推力传感器，方便开展台架性能测试。整体安装固定位位于装置下部的支撑轴段，轴段采用标准圆柱轴设计，

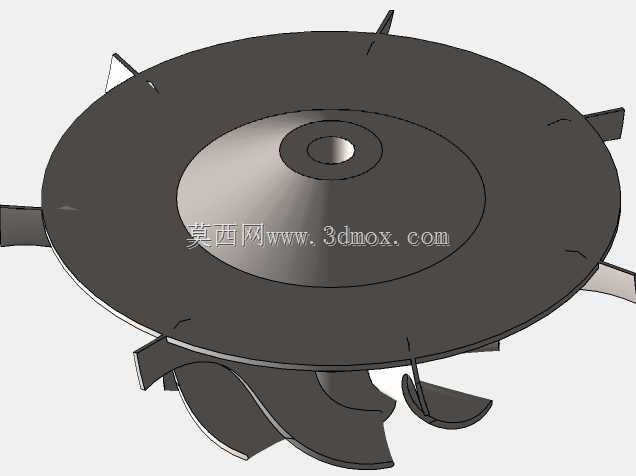

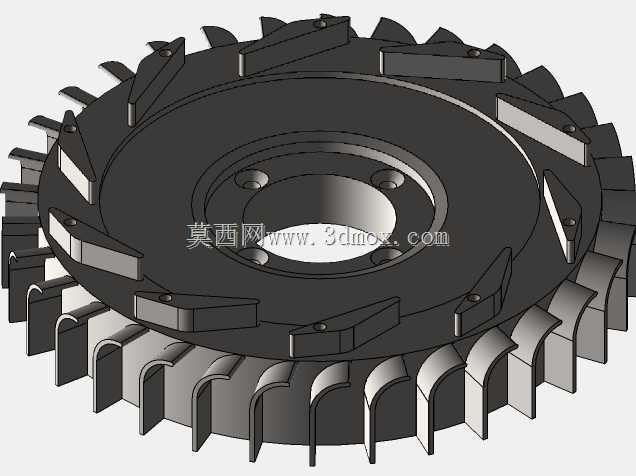

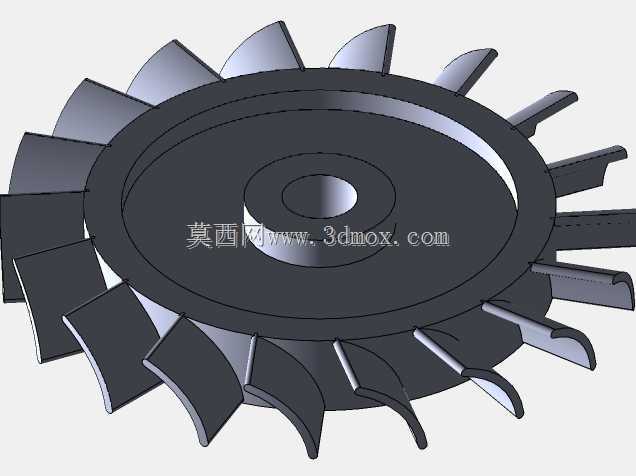

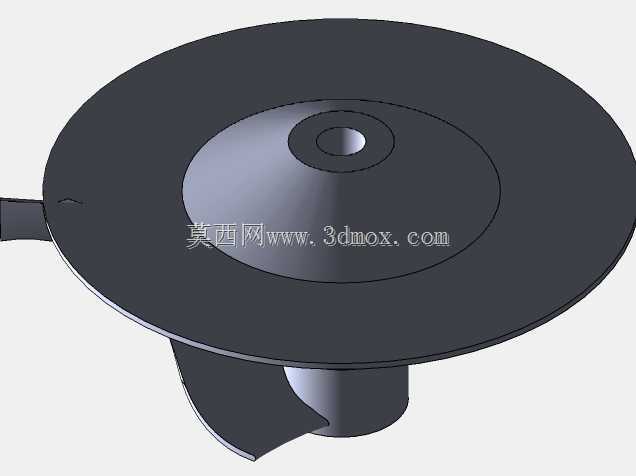

　　可通过法兰或抱箍结构固定在飞行器机身或试验台架上，支撑轴的径向跳动公差控制在0.015mm以内，保证装置运转时的整体稳定性。从功能特性来看，该结构完整还原了喷气发动机的核心工作流道，从进气、压气、燃烧、涡轮做功到排气的整个流道做了顺滑过渡处理，没有出现直角突变结构，可降低流道内的气流阻力，提升整体推进效率，各分段舱段的连接位均采用止口定位设计，既方便拆装维护，也能保证连接后的密封性能，避免出现漏气泄压问题。在设计过程中，充分考虑了不同应用场景的适配性，压气机段的叶片安装位采用模块化设计，可根据不同的推力需求更换不同规格的压气叶轮，燃烧室的喷油嘴安装位也预留了多规格接口，可适配不同流量的喷油部件，满足从教学演示到小型动力配套的不同使用需求，整体外形的最大径向尺寸控制在常规小型航空动力的适配范围内，可直接适配多数小型无人飞行器的机身安装舱位，不需要对机身结构做额外的大幅修改，降低配套改装的工作量。
