AlfawiseU20打印机Y轴皮带张紧调节构件

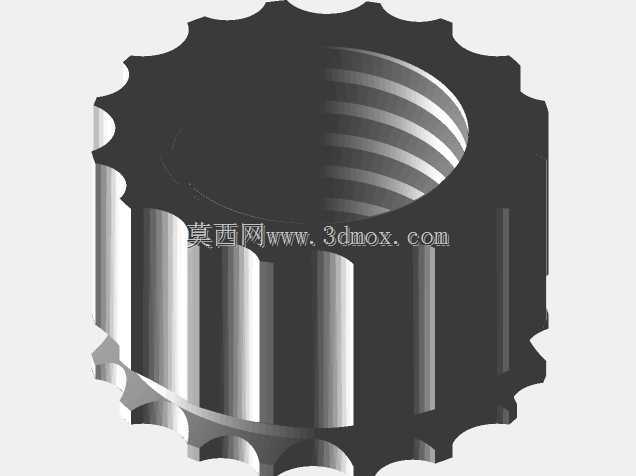

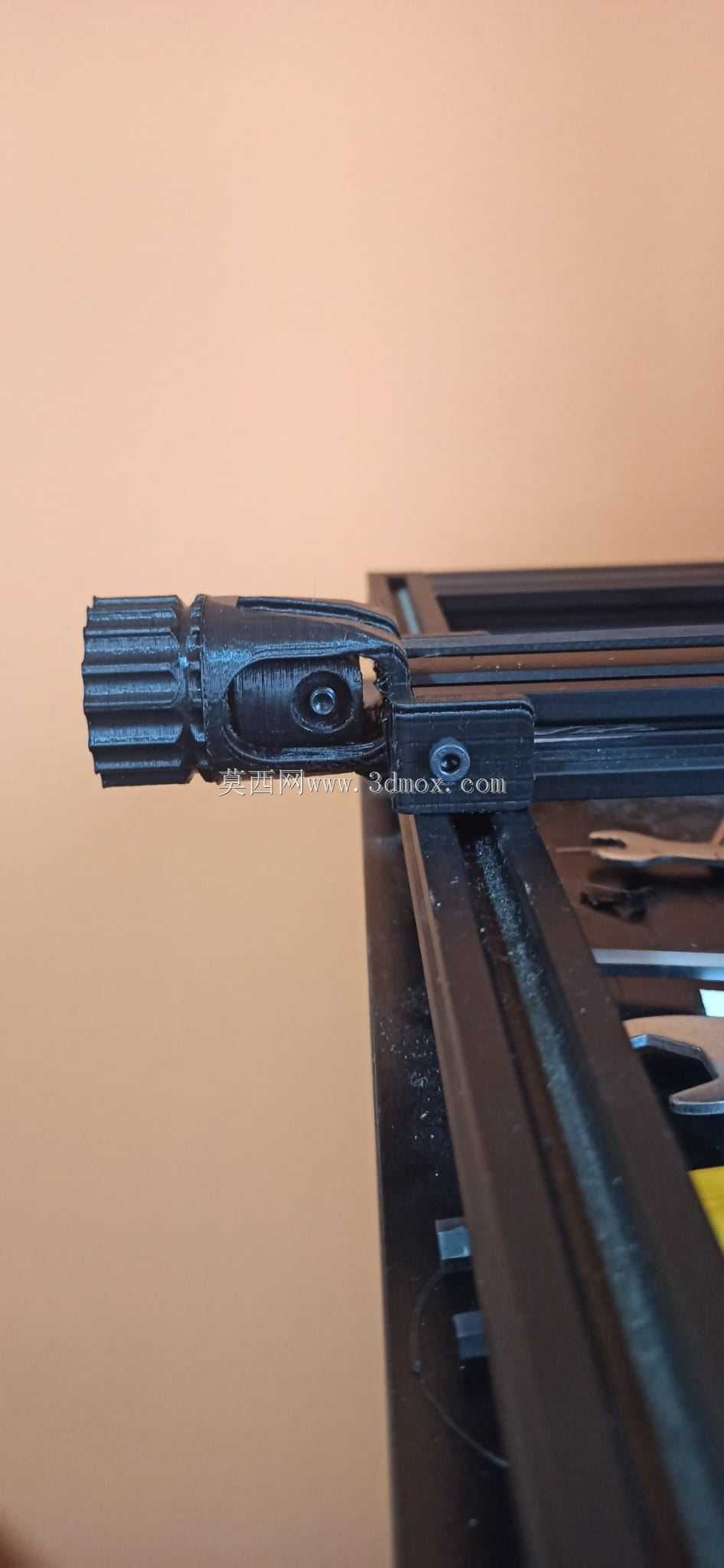

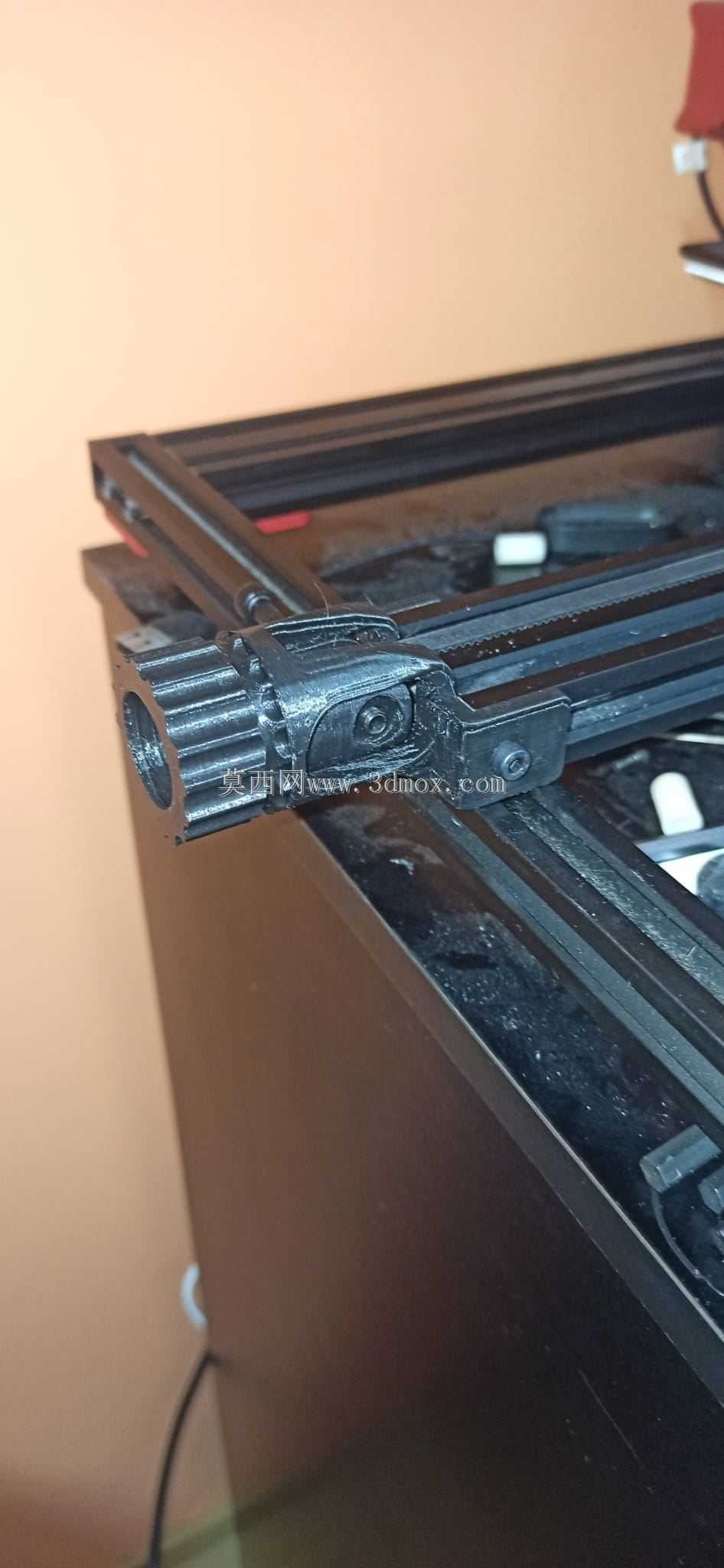

　　桌面级FDM3D打印机的Y轴传动系统长期运行后，同步带易出现蠕变松弛，直接影响层纹一致性、定位精度与往复运动响应速度，这款适配AlfawiseU20机型的Y轴张紧构件，正是针对该类机型原厂无便捷张紧调节结构的痛点设计的改装升级件。从实际装机场景来看，该构件直接替换Y轴从动端的原有固定座，无需对设备铝型材框架做打孔、切削等二次加工，安装边界完全匹配原厂2020铝型材的槽位尺寸，从动同步轮的安装孔位同轴度公差控制在0.02mm以内，避免皮带运行时出现偏磨、跳齿问题。构件的核心功能是通过侧边的调节螺栓实现同步带张紧力的无级微调，操作人员无需拆解Y轴端盖、移动打印平台，仅用内六角扳手即可完成张紧度校准，日常维护效率较原厂结构提升60%以上。

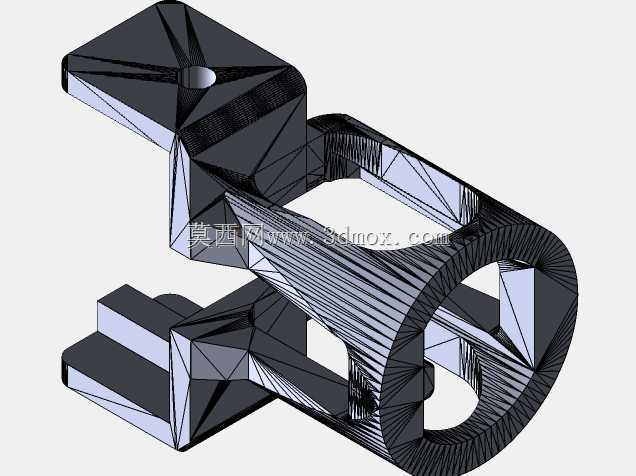

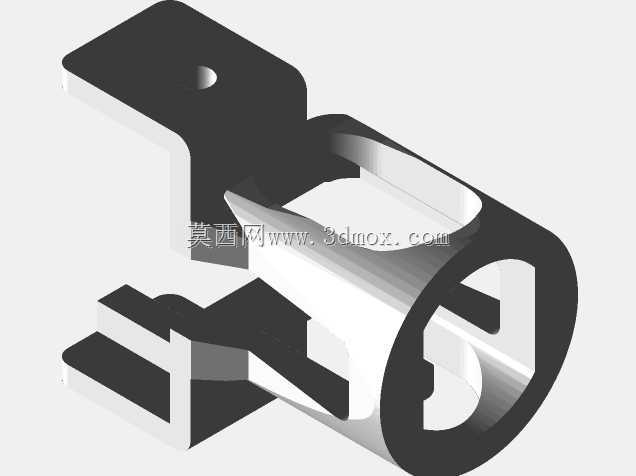

　　设计层面充分考虑了桌面级设备的运行工况，构件主体采用与原厂框架一致的安装基准面，贴合铝型材的接触面做了平面度处理，锁紧后不会出现偏移松动；调节行程预留了15mm的冗余量，可覆盖同步带全生命周期的蠕变量，从新带安装预紧到长期使用后的张紧补偿都能适配，无需额外加装垫片或更换固定件。结构上做了轻量化的镂空处理，在保证安装座刚性的前提下尽可能降低Y轴运动端的负载，避免增加步进电机的驱动负荷，保障高速打印时Y轴的启停响应速度。从实际使用效果来看，加装该张紧构件后，Y轴往复运动的反向间隙可控制在0.01mm以内，能有效解决长期使用后出现的Y轴层错、打印件侧面横纹、圆弧面失圆等常见问题，尤其适配大尺寸模型长时间连续打印的工况，

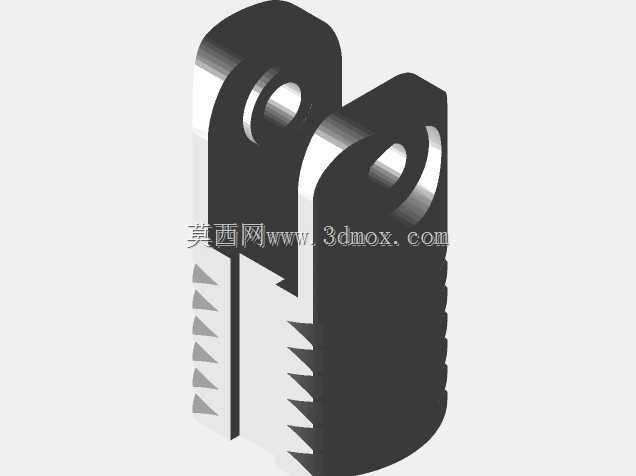

　　避免打印中途因皮带松弛导致的工件报废。构件的同步轮安装位预留了标准轴承的安装槽，可兼容原厂623ZZ轴承，转动阻尼均匀，不会出现皮带运行时的卡顿异响，调节螺栓采用细牙螺纹设计，张紧力调节精度更高，不会出现调节过量导致皮带拉力过大、加剧轴承磨损的问题。
