BH1750光照度传感模块结构设计

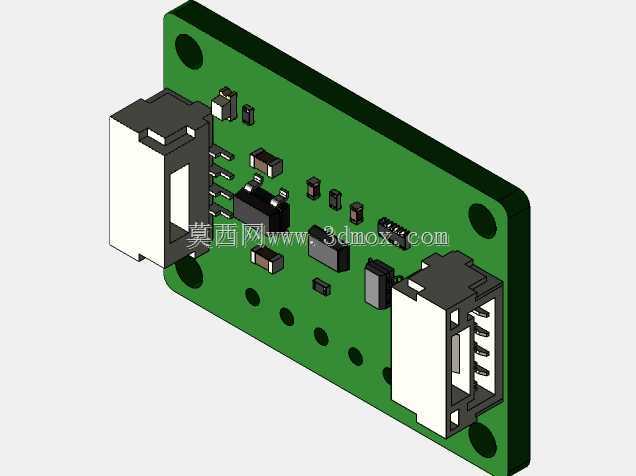

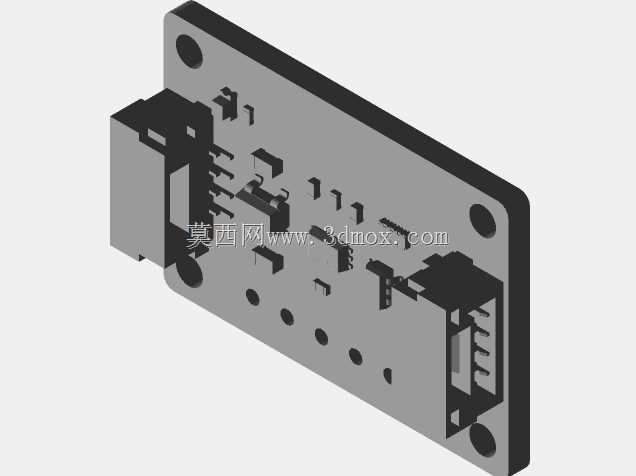

　　这款BH1750光照度传感模块的三维结构还原，完全围绕实际工业与民用场景的安装使用需求展开设计。在智能照明控制系统中，该模块可嵌入楼宇公共区域照明回路、户外路灯控制节点，实时采集环境光照强度数据，为照明亮度自动调节提供精准的数值依据，避免无效照明造成的能源损耗；在农业大棚环境监测场景里，它可配合温湿度、二氧化碳传感模块共同组成环境感知节点，固定在棚内作物冠层高度位置，持续采集光照透射数据，为遮阳网启闭、补光灯启停提供触发阈值参考；在消费类电子领域，它也可集成到平板、电子书等带屏幕的设备内部，实现屏幕亮度随环境光自动适配的功能，提升使用舒适度。

　　从功能特性来看，该模块采用数字式光照采集芯片，可直接输出对应光照度的数字量信号，无需额外搭建信号放大、AD转换外围电路，大幅降低了集成端的硬件设计复杂度。模块板载的电源稳压、信号上拉电路全部做了集成化处理，供电引脚兼容3.3V与5V常见主控电平，可直接对接市面上绝大多数单片机、PLC控制单元的IO接口，无需额外做电平匹配转换。

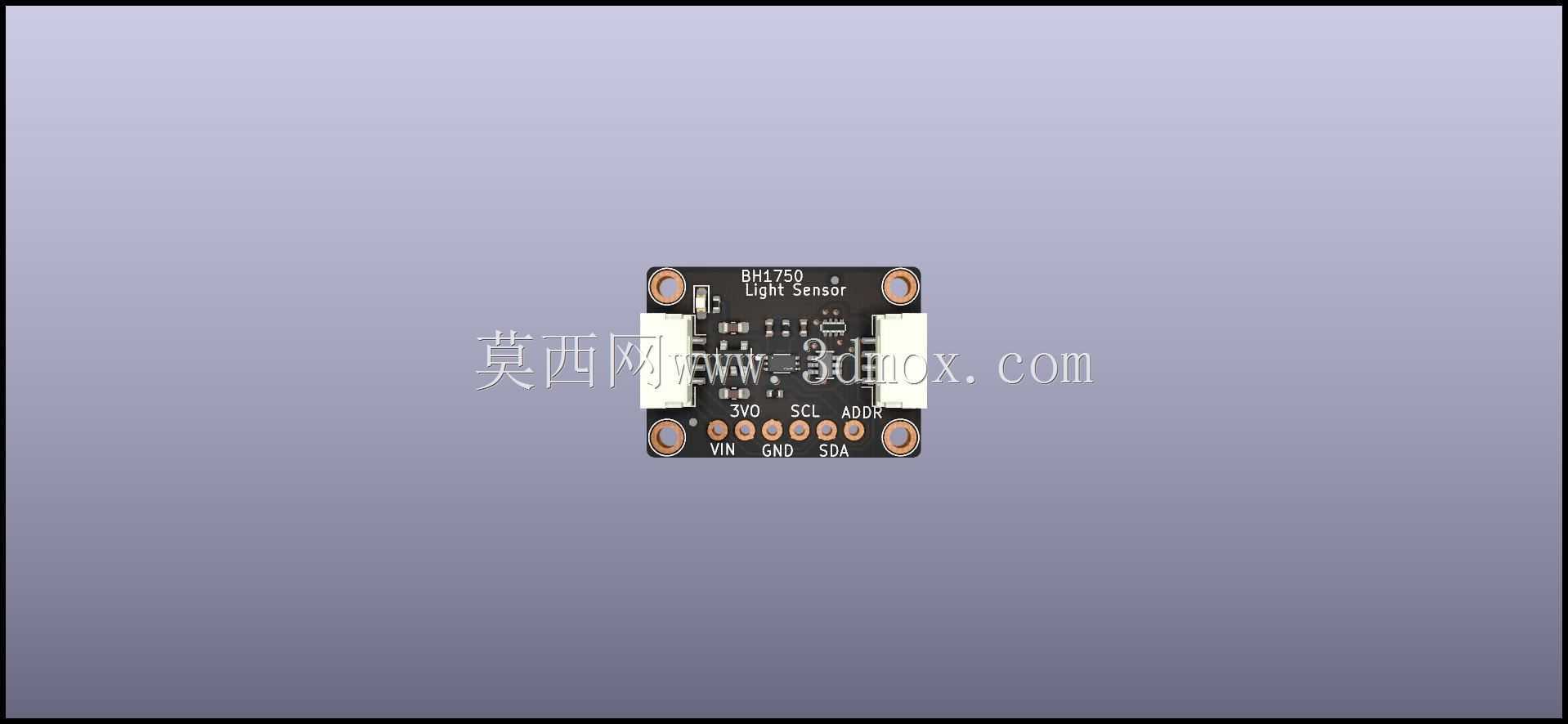

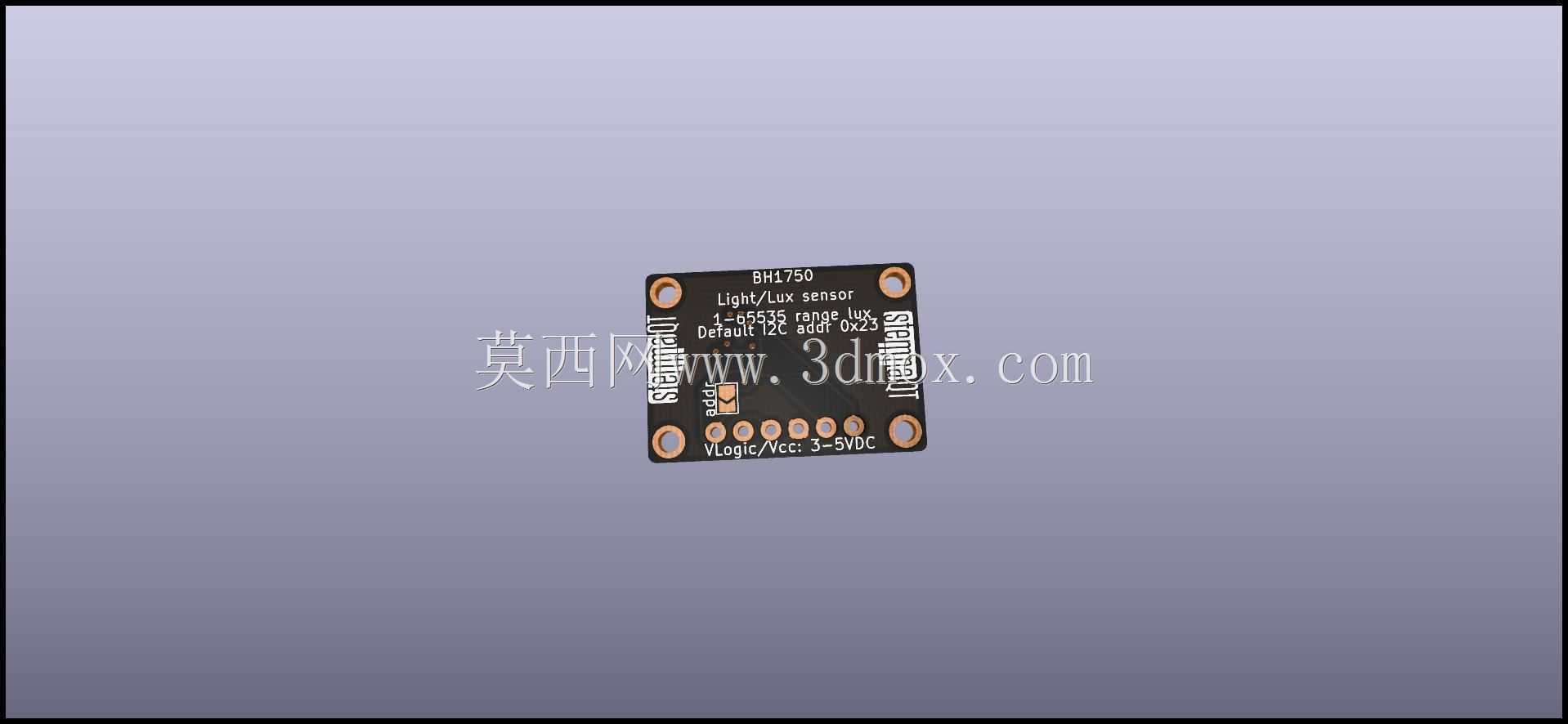

　　设计过程中，首先围绕核心感光芯片的采光角度做了结构避让，板载感光区域上方未布置任何过高元件，避免遮挡入射光线造成采集数值偏差；PCB板采用矩形规整布局，四个角位置预留了标准直径的金属化安装孔，孔位间距符合通用小型传感模块的安装规范，既可以通过M2螺丝直接固定在设备壳体的安装柱上，也可配合排针直接插接到面包板、通用洞洞板上做原型验证。模块两侧预留的标准2.54mm间距排针焊盘，兼顾了直插焊接、接插件连接两种接线方式，不同安装场景下都能找到适配的接线方案。

　　外形尺寸上，模块整体长宽控制在小型化集成的合理范围内，板厚采用标准1.6mmFR4板材厚度，所有外围元件的最高高度不超过排针插针的顶部高度，既保证了模块叠装时不会出现元件干涉，也能在嵌入式安装时预留足够的壳体内部空间，不会和壳体内其他电路板、结构筋位产生碰撞。安装边界设计时充分考虑了不同场景的固定需求，安装孔周边做了足够的铜箔避让区域，避免螺丝拧紧时造成电路板短路，板边到元件引脚的距离符合PCB设计的安全间距规范，批量生产时不会出现板边铣切损伤元件引脚的问题。
