pH检测传感器模块结构设计

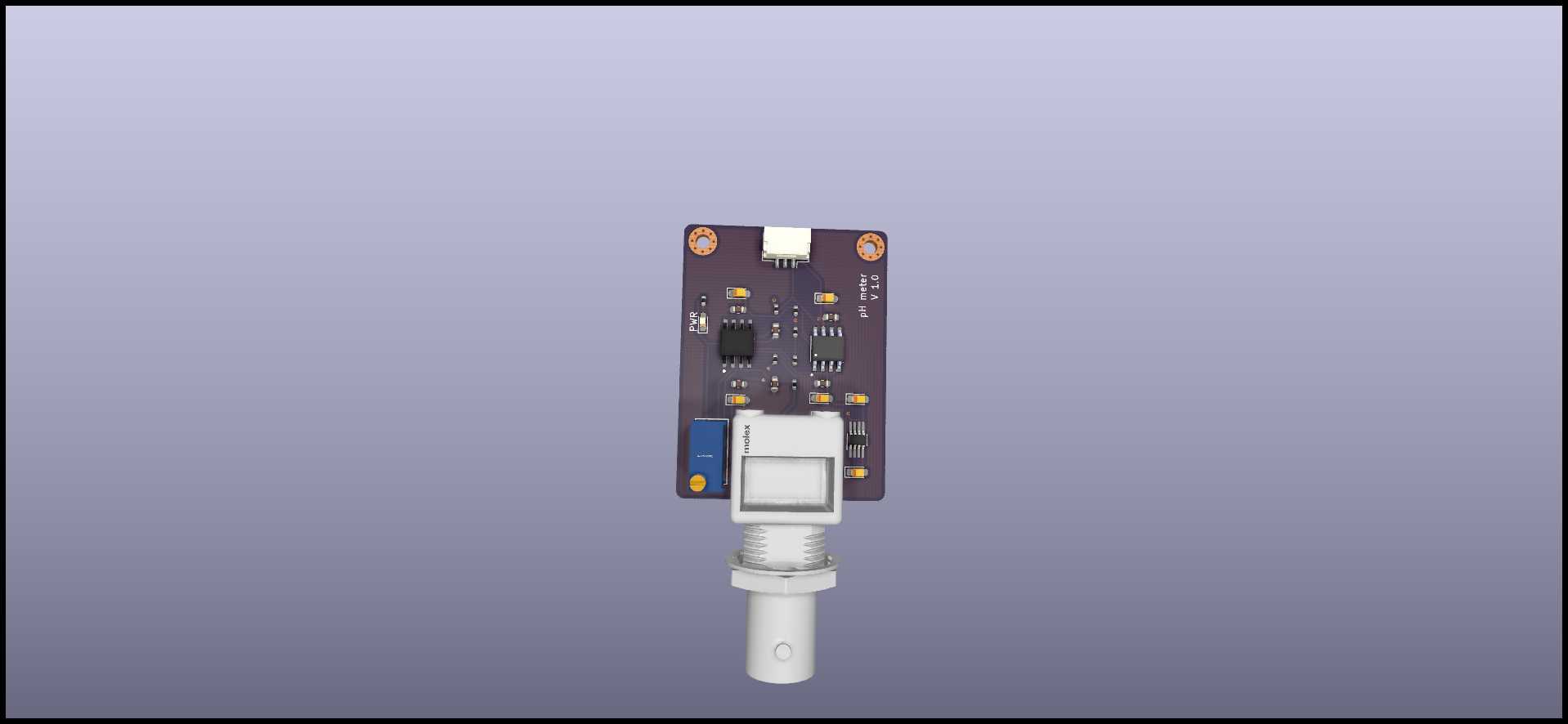

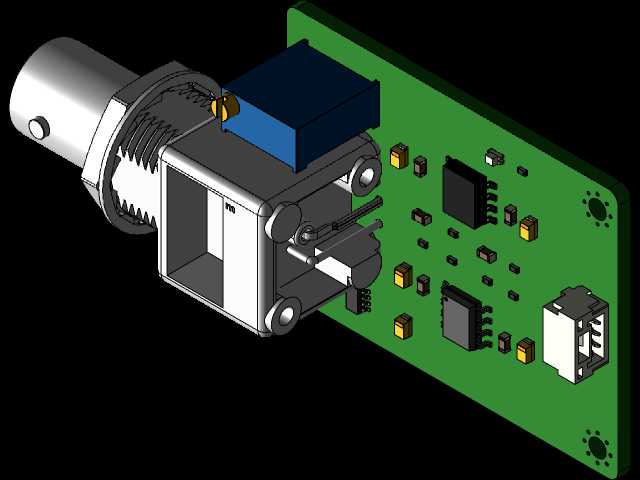

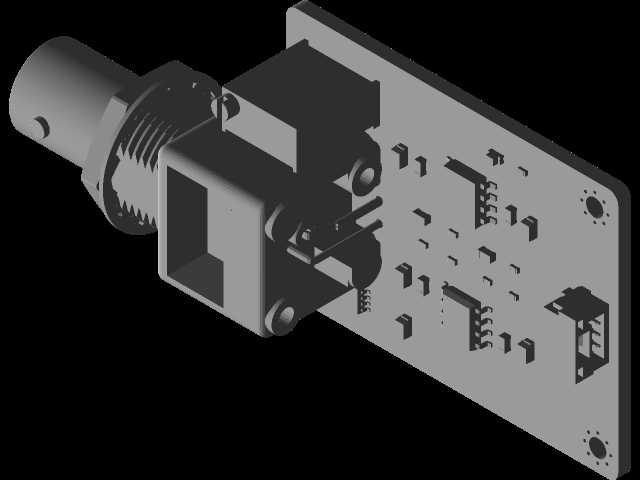

　　在水质在线监测、工业制程液体参数管控、农业水肥一体化检测、实验室理化分析等场景中，pH值是核心的液体理化指标，直接关联反应进程、排放合规性、作物生长适配性等关键判定维度，这款pH检测传感模块的结构设计，完全围绕现场安装、信号稳定、探头防护的实际工程需求展开。从结构组成来看，模块分为PCB载板与检测探头两大核心部分，PCB载板采用标准矩形板型设计，板上集成信号调理电路、接插接口、校准电位器等元件，所有贴片元件的布局均考虑了信号走向的抗干扰要求，模拟信号采集通路与供电通路做了物理分区，避免电源纹波对微弱电极信号造成干扰；板端预留的标准接插件可直接对接主控采集板，无需额外飞线，适配嵌入式集成的快速装配需求。探头部分采用阶梯轴式结构设计，

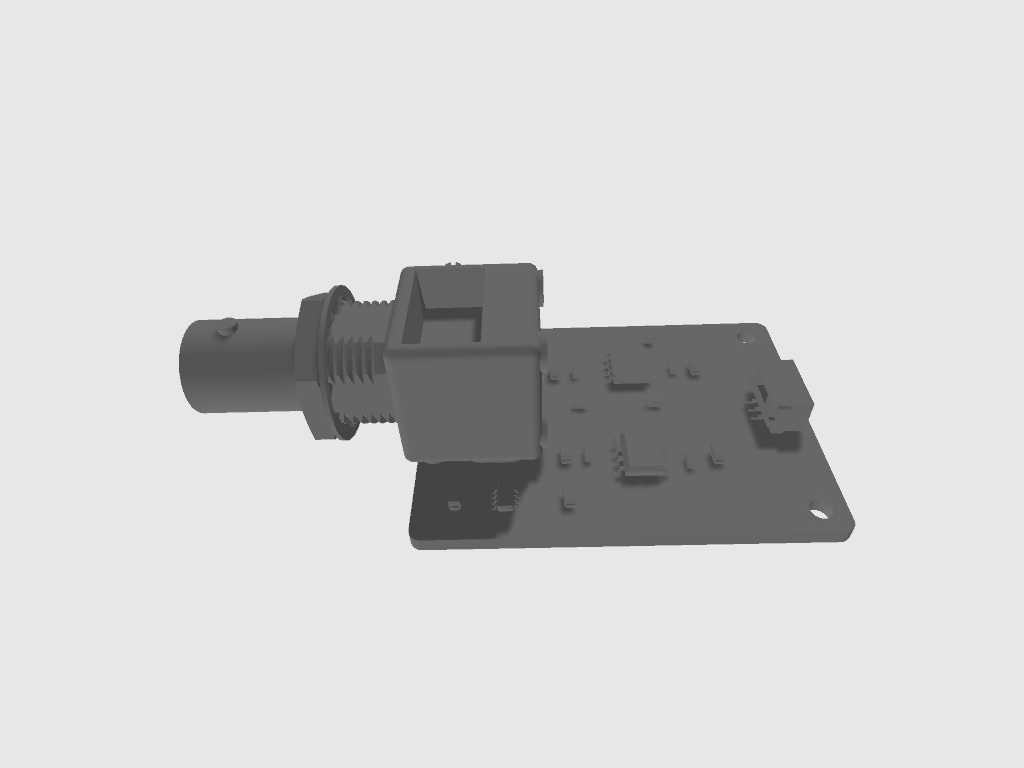

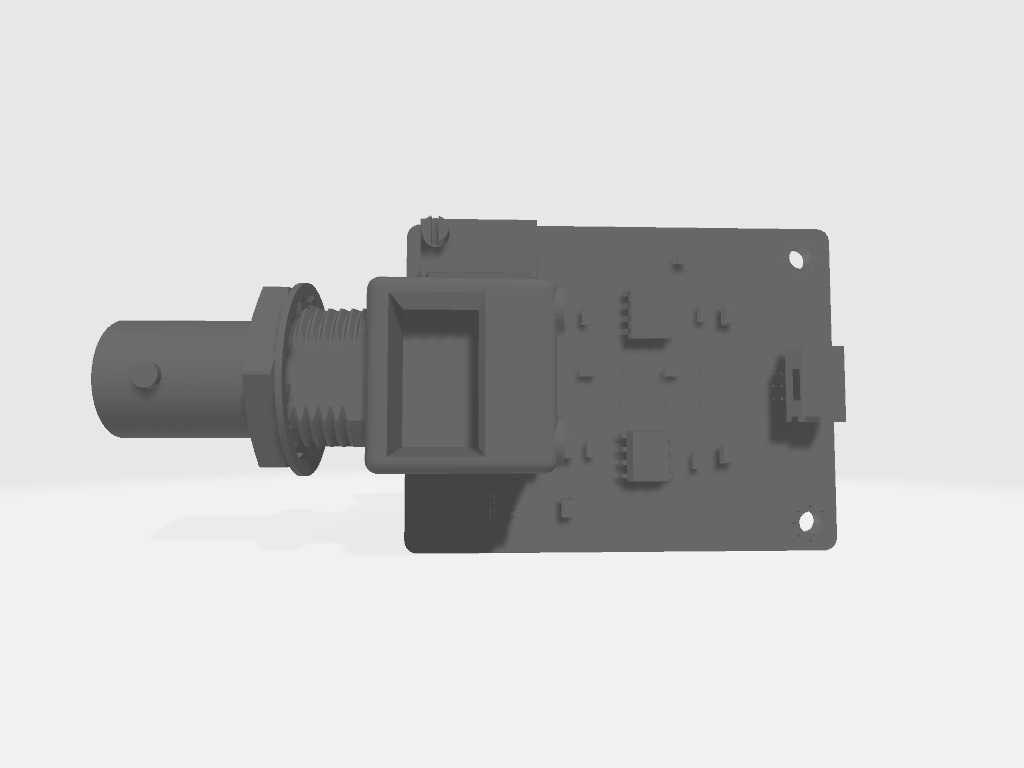

　　前端为pH电极感应端，中段设置密封螺纹结构，可直接适配标准规格的安装面板、流通池侧壁开孔，安装时通过配套的密封垫圈即可实现IP65级别的端面密封，无需额外打胶固定，后期维护更换探头时仅需旋拧即可完成拆装，无需拆解整个模块板件。探头与PCB板的连接采用立式直插结构，探头尾部的定位凸台与PCB板上的安装孔精准对位，焊接后可保证探头与板件的垂直度偏差控制在工程允许范围内，避免安装时因探头倾斜导致密封失效。从安装边界来看，PCB载板的四个角预留了标准直径的安装孔，孔位间距符合通用传感模块的安装规范，可直接固定在常规的设备内部安装筋位上，也可通过配套的塑料导柱实现免螺丝卡扣固定；整个模块的垂直高度从板件背面到探头最前端的尺寸，

　　适配大多数小型水质检测设备的内部腔体空间，不会与周边的泵阀、管路元件产生空间干涉。设计过程中重点考虑了现场使用的防护需求，PCB板在焊接完成后可整体喷涂三防漆，覆盖所有电路焊点与元件引脚，避免检测环境中的潮湿水汽、腐蚀性气体侵蚀电路；探头与板件的连接部位做了应力释放结构设计，当外部管路拉扯探头线缆时，应力会被结构件吸收，不会传递到焊点位置导致虚焊脱落。在实际工况适配性上，这款模块的结构可兼容电极的定期校准需求，板上预留的校准电位器位置处于板件边缘，打开设备维护盖板即可直接用螺丝刀调整，无需拆下整个模块；探头的感应端采用外露式设计，可直接浸入待检测液体，也可搭配流通槽实现动态液体的连续检测，当用于污水检测场景时，

　　探头前端可配套加装防护滤网，避免水中的固体杂质刮伤电极敏感膜。从结构强度角度看，探头主体采用耐化学腐蚀的工程塑料材质，可耐受常规酸碱度液体的长期浸泡，不会出现溶胀、开裂问题；PCB板采用常规FR-4基材，板厚满足波峰焊工艺要求，焊接后的板件翘曲量控制在行业标准范围内，保证接插件的对位精度。整个模块的结构没有冗余的装饰性设计，所有结构特征都服务于装配效率、检测稳定性、维护便捷性的核心需求，不管是集成到便携式检测手持设备，还是固定安装的在线监测柜内，都能快速完成适配，不需要额外做定制化的结构修改。
