音视频信号转接适配器结构设计

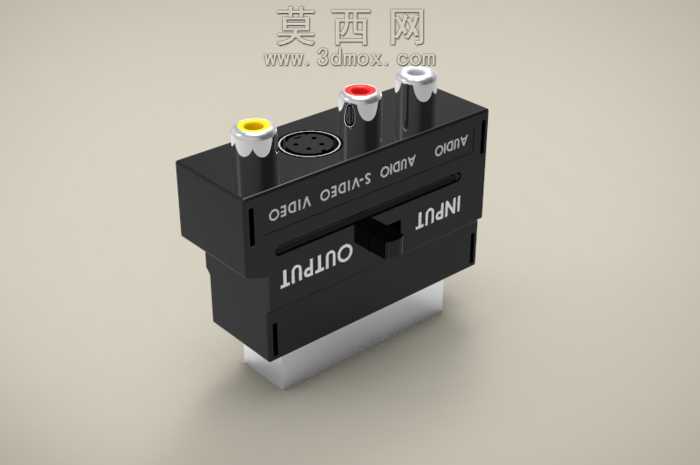

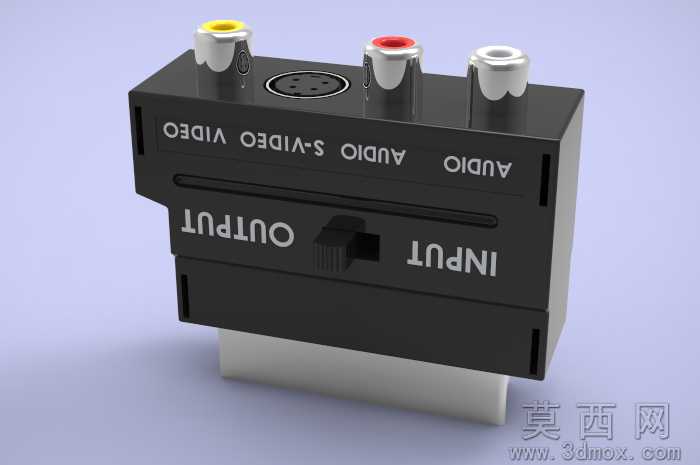

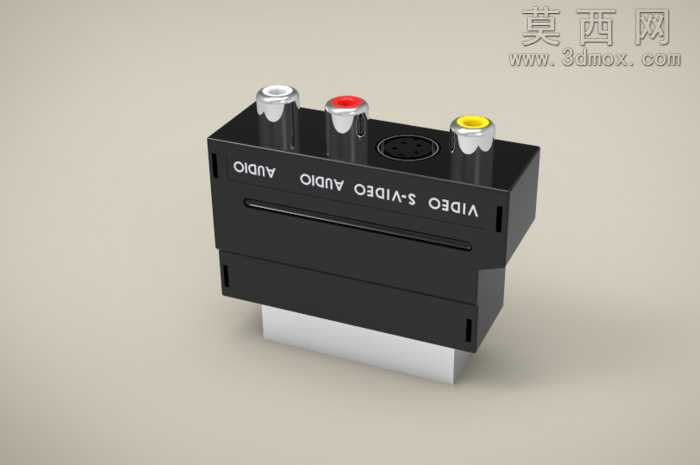

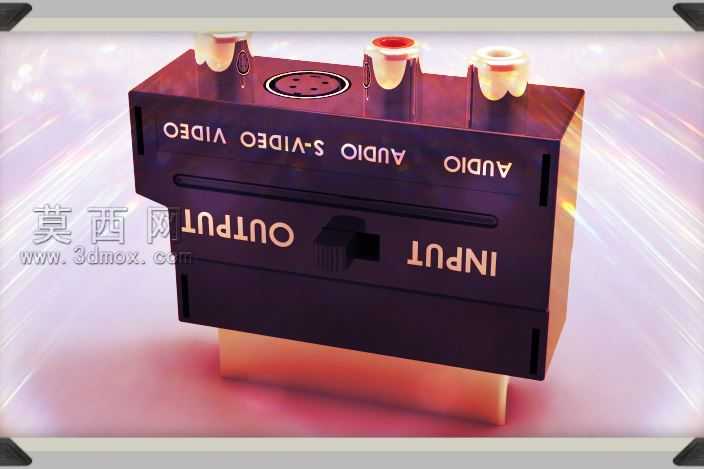

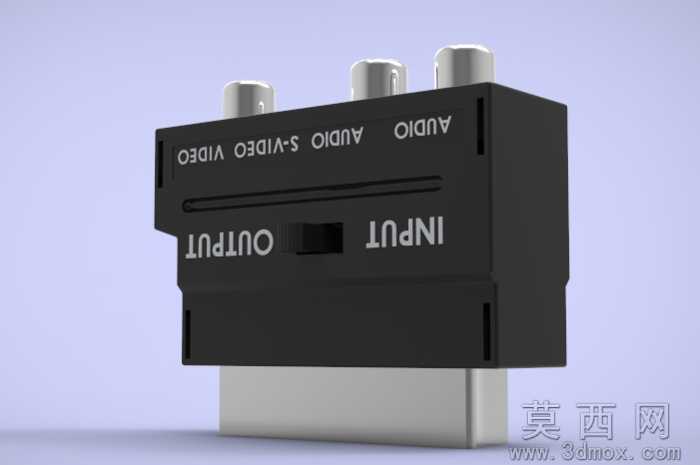

本作品为音视频信号转接适配器的三维建模设计，建模过程中首先梳理产品的功能逻辑，明确其作为音视频信号中转转接部件的核心定位，先完成整体轮廓的草绘搭建，以规整的长方体为主体基座，预留上下分层的结构空间，分别对应输入与输出两个功能区域。建模阶段严格遵循实际接插件的尺寸规范，对顶部的三类接口进行精细化建模：黄色标识的复合视频接口、红色标识的右声道音频接口、白色标识的左声道音频接口，以及中部的圆形S-Video接口，每一处接口的金属外圈卡位、内部接触端子结构、顶部色环标识都做了还原，接口与主体壳体的装配间隙控制在合理公差范围内，符合实际生产的装配要求。主体壳体部分采用分体式卡扣结构设计，上下壳的拼接卡槽、侧边的卡扣定位结构都做了完整呈现，正面的功能切换拨钮建模还原了滑动档位的结构特征，拨钮与壳体的滑槽配合间隙做了仿真处理，可直观展示拨钮的滑动行程范围。底部的SCART输入接口部分，还原了金属屏蔽外壳与内部插针基座的结构，插针的排列间距、外壳的包裹弧度都参照行业通用标准尺寸制作。材质渲染阶段，主体外壳采用哑光黑色硬质塑料材质，调整材质的粗糙度参数模拟真实塑胶外壳的磨砂质感，接口部分的金属外圈采用镀镍金属材质，添加细微的反光效果与边缘磨损质感，顶部的色环标识采用对应颜色的亮面塑胶材质，与主体哑光材质形成视觉区分，底部接口的金属部分做了轻微的拉丝纹理处理，还原真实接插件的金属质感。设计过程中充分考虑产品的实际使用场景，将输入与输出区域做明确的视觉分区，壳体表面的功能标识文字采用反向蚀刻的建模方式，还原产品丝印标识的呈现效果，整体结构无冗余设计，所有结构特征都服务于信号转接的功能需求，各部件的装配关系清晰，可直接用于结构验证、产品演示或3D打印手板制作，完整展现了消费电子转接配件的结构设计逻辑与建模细节。
