圆形AVO130/090卷取式减震悬挂组件

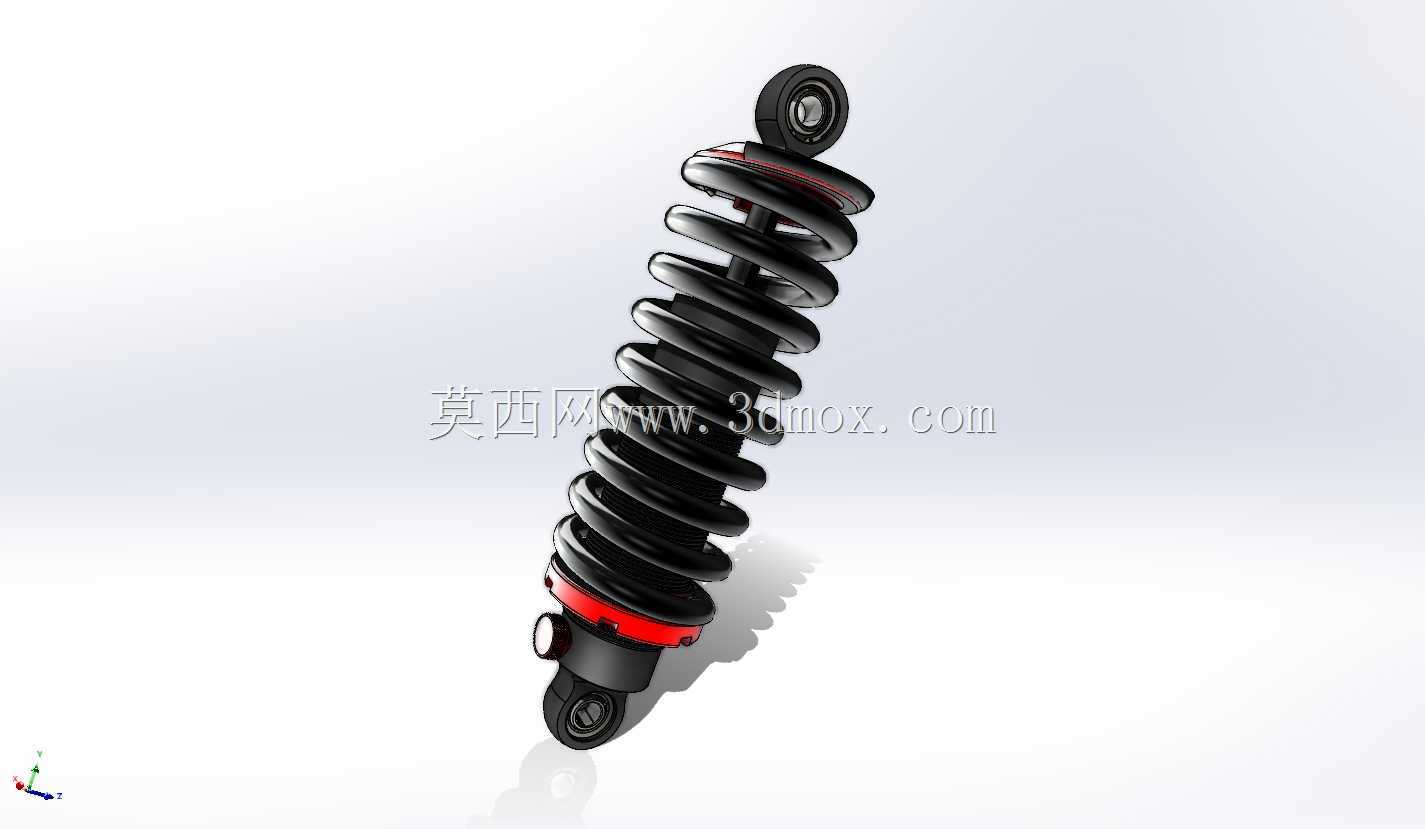

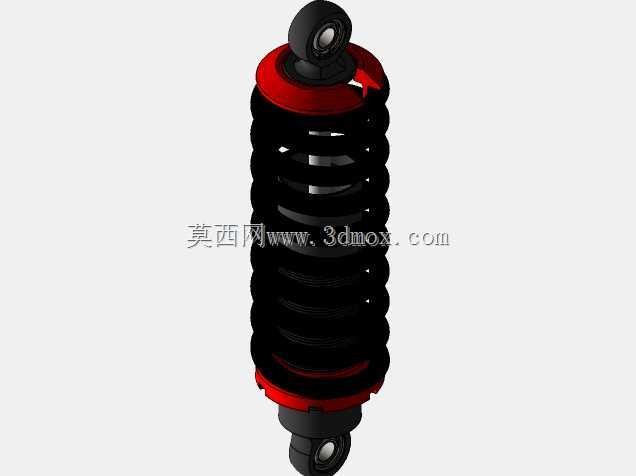

　　该悬挂减震组件主要适配非道路作业机械、轻型改装车辆的底盘悬挂系统，在路面颠簸、作业载荷波动的工况下承担滤震、承载与姿态维持的核心作用，区别于常规一体式减震总成，该结构采用螺旋弹簧与阻尼筒同轴套合的布局，弹簧上下端圈做卷边贴合处理，能避免弹簧受侧向力时出现偏移脱出的问题。从结构设计逻辑来看，阻尼筒上下端均采用铰接式连接耳座，上端耳座内置橡胶衬套，可过滤高频小幅振动，下端连接位设置环形红色缓冲限位胶圈，当悬挂压缩到极限行程时，胶圈会先接触弹簧下端座，避免金属部件硬碰撞产生异响与结构损伤。螺旋弹簧采用等节距中径设计，线径匹配130/090规格的安装边界，弹簧自由状态下的总长度适配对应车型的悬挂静行程，

　　安装时上下耳座的中心距需匹配车架与转向节的预留安装孔位，无需额外加装固定支架即可完成对位，不过当前结构未做装配锁止结构设计，仅适用于前期方案验证、结构匹配校核的建模参考场景，无法直接用于量产件的开模与装配。在实际选型匹配过程中，需要重点核对上下连接耳的孔径、铰接轴的长度尺寸，避免出现安装干涉；弹簧的刚度参数匹配对应载荷下的静挠度要求，阻尼筒的阻尼力曲线需和弹簧刚度做匹配调校，避免出现悬挂弹跳过多或者滤震过硬的问题。该组件的外形轮廓做了同轴度优化，弹簧外圆和阻尼筒外筒的间隙均匀，在悬挂往复运动过程中不会出现弹簧剐蹭筒身的问题，下端的阻尼调节旋钮预留了操作空间，安装后无需拆卸部件即可完成阻尼力的档位调整，适配不同载荷、

　　不同路面的使用需求。从建模细节来看，弹簧的端圈卷边处理做了圆角过渡，没有尖锐的结构棱角，符合实际冲压加工的工艺要求，耳座的加强筋布局贴合受力方向，能承受纵向冲击载荷带来的应力集中，整体结构没有冗余的设计部件，在满足承载减震功能的前提下尽可能压缩了整体重量，适配轻量化改装的设计需求。
