Mishimoto通用型汽车冷却散热器结构设计

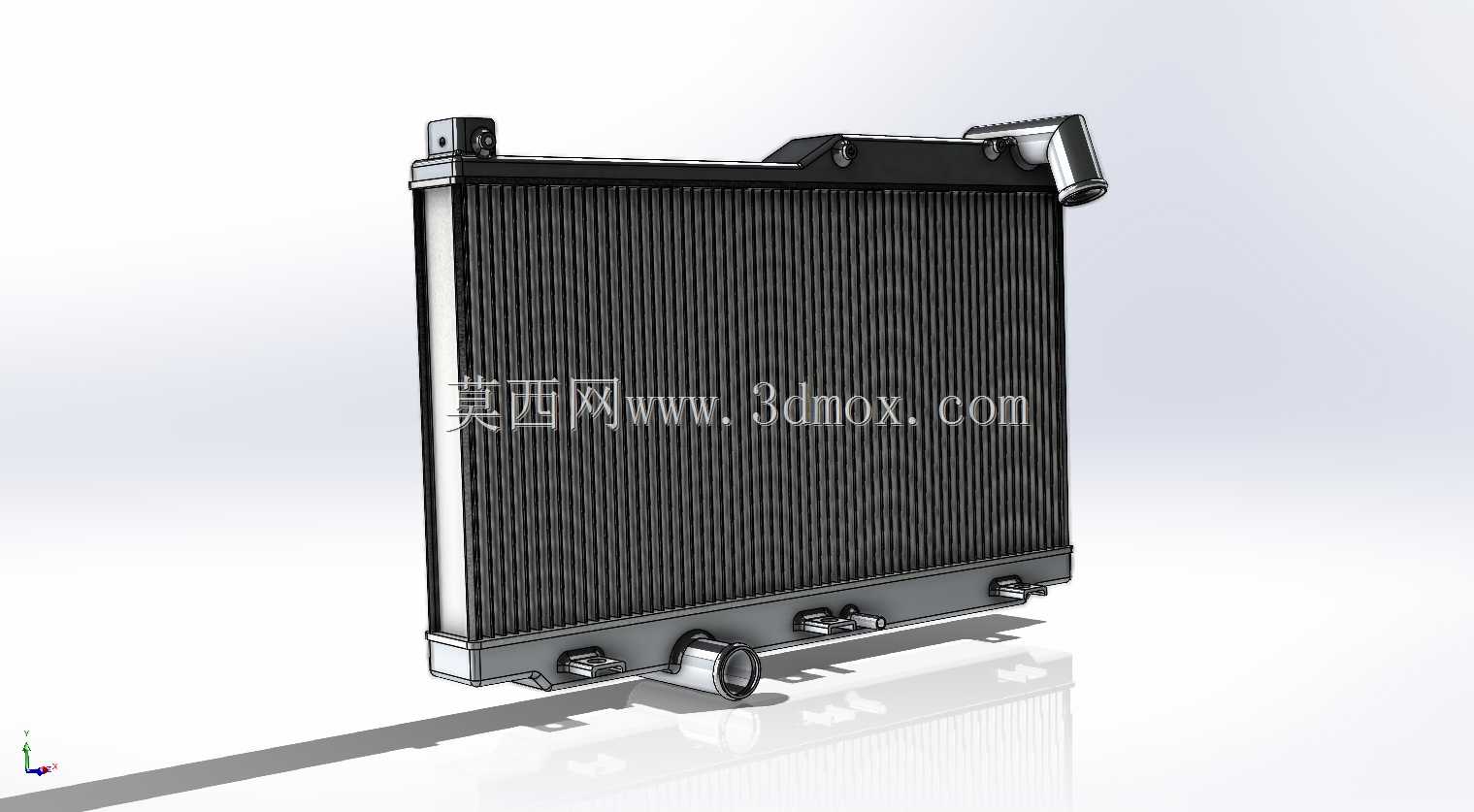

　　这款通用型汽车散热器主要面向民用改装车、赛事竞技车辆的冷却系统升级场景，也可适配定制化动力总成的散热需求，核心作用是将发动机冷却液携带的多余热量传导至流经芯体的空气，把冷却液温度稳定在动力系统标定的合理工作区间，避免因热负荷过高引发的动力衰减、密封件老化甚至机件拉缸故障。从结构设计来看，芯体采用密集排布的薄壁散热鳍片与垂直流道扁管组合结构，扁管内部设置扰流结构打破冷却液边界层，提升流体与管壁的换热效率，鳍片表面做了开窗处理，在不显著增加风阻的前提下扩大空气侧换热面积，兼顾低车速下的散热效率与高车速下的流通阻力平衡。进出水口采用大口径快装适配结构，侧置的上水室预留了多个不同规格的副水箱、油温冷却器接驳接口，

　　可根据不同车型的管路布局灵活调整接驳位置，无需额外做复杂的管路转接。安装边界上，芯体主体采用矩形规整布局，上下端设置通用型安装支脚，支脚预留长条形调节孔，可适配不同车型的龙门架安装孔位间距，不需要对原车安装位做破坏性切割改造，整体厚度控制在常规改装位的容纳范围内，不会与前方防撞梁、后方风扇罩产生运动干涉。设计过程中优先考虑了不同工况下的承压能力，水室采用一体化焊接结构，可承受冷却系统1.5bar的常规工作压力，避免长期热胀冷缩出现焊缝渗漏问题，侧边的加强筋结构提升了整体抗振性能，可适配越野场景下的持续颠簸工况，不会出现芯体鳍片倒伏、管路接口松脱的问题。在散热能力匹配上，该结构可覆盖200-400马力区间的动力总成散热需求，

　　相比原厂同尺寸散热器换热效率提升约30%，可满足激烈驾驶、持续高负荷工况下的散热冗余，避免长时间全负荷运行时出现冷却液沸腾开锅的情况。建模过程中完整还原了散热扁管、鳍片、水室、安装支脚、接驳接口的所有细节，可直接用于冷却系统的流场仿真分析、安装干涉校核，也可作为改装件开发的结构参考，帮助设计人员快速完成适配不同车型的安装支架、导流罩的配套设计，减少前期测绘的重复工作量。
