卡丁车十字轴式转向齿条传动机构

　　这套转向齿条传动结构主要面向小型竞速卡丁车、场地娱乐车以及轻量化越野小车的转向系统开发场景，核心作用是把方向盘输入的旋转动作转化为转向轮的横向直线位移，同时通过中部十字交叉轴布局适配卡丁车紧凑的车架安装空间，避免传统长行程转向器在低矮车架内出现的布局干涉问题。

　　从实际装车使用逻辑来看，卡丁车整车轴距短、转向轮转角范围大，场地竞速过程中转向响应的迟滞会直接影响走线精度，因此该结构在设计阶段优先压缩了传动空程：齿条杆身采用分段式齿形加工，齿段长度覆盖左右转向全行程，齿条两端预留光轴段作为滑动支撑位，工作时齿条沿壳体内部衬套做轴向直线运动，齿轮轴从壳体侧部垂直伸入，与齿条齿形直接啮合，输入端可直接连接方向盘转向柱，不需要额外加装转向摇臂与连杆组，传动链路更短，反向打方向时的旷量也更容易控制。

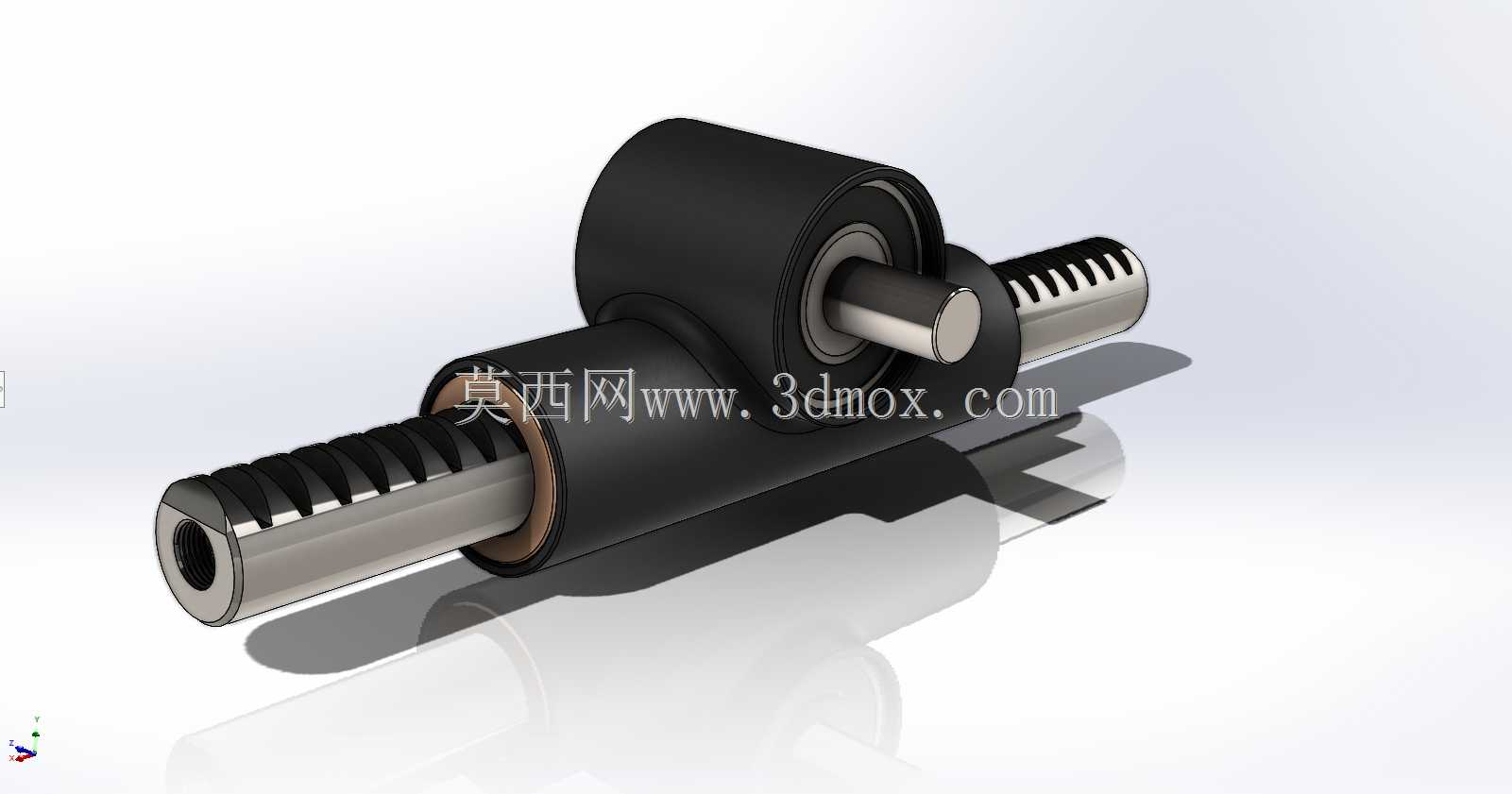

　　中部的十字交叉安装座是整个结构的布局核心：不同于常规乘用车转向器将齿轮轴与齿条布置在同一平面内，该结构将齿轮输入轴与齿条轴线呈空间十字交错布置，壳体外部的黑色包覆座同时承担两个方向的定位功能——沿齿条轴向的两端内嵌耐磨铜衬套，为齿条往复运动提供径向支撑，衬套与齿条杆身采用小间隙配合，既保证滑动顺畅，又能限制齿条径向跳动，避免啮合过程中齿面出现偏载；垂直于齿条方向的轴孔内装入滚动轴承，齿轮轴穿过轴承内圈，轴端通过限位挡圈固定轴向位置，保证齿轮与齿条的啮合中心距始终稳定，即使卡丁车在颠簸路面行驶、车架出现微量形变，齿轮齿面也不会出现脱啮或局部应力集中。

　　外形与安装边界方面，齿条整体为长杆状结构，两端光轴段伸出壳体外部，端部预留内螺纹孔，可直接连接转向拉杆球头，不需要额外加工连接法兰；中部壳体为近似圆柱的封闭造型，外部预留安装凸台与螺栓过孔，可直接固定在卡丁车车架前侧的安装横梁上，壳体整体高度控制在较小范围内，适配卡丁车车架底部离地间隙有限的布局要求，不会出现部件凸出底盘、在行驶中剐蹭赛道地面的问题。齿条的齿形采用适配小模数传动的渐开线齿型，齿面经过硬化处理，应对卡丁车频繁正反转向、瞬时冲击载荷的工况，长期使用后齿形磨损量更小，传动间隙的增长速度更慢。

　　设计过程中同时考虑了拆装维护的便利性：整个壳体分为上下对合的两个部分，松开连接螺栓即可分开壳体，直接更换内部衬套、轴承或者齿条齿轮组件，不需要将整个转向机构从车架上完全切割拆除；齿条两端的密封槽可加装防尘密封圈，阻挡赛道灰尘、泥沙进入啮合区域，避免磨粒进入齿面造成异常磨损。在三维建模阶段，所有配合面均按照实际装车公差搭建：衬套与壳体孔采用过渡配合，轴承外圈与壳体轴承孔采用基孔制过渡配合，齿轮轴与轴承内圈采用过盈配合，齿条的行程极限位置在模型中做了明确的运动仿真验证，保证左右打满方向时，齿条齿段不会从齿轮啮合区域脱出，两端拉杆也不会与车架、悬架摆臂发生运动干涉。

　　这类十字布局转向齿条相比传统拉杆式转向机，零件数量更少，整体重量更轻，非常适合卡丁车这类对整车重量敏感的小型车辆，同时结构刚性足够，转向反馈直接，能够满足场地竞速车辆对转向精准度的要求，也可作为小型自制改装车、四轮全地形小车的转向系统参考结构。
