20吨级港口变幅起重机基础结构设计

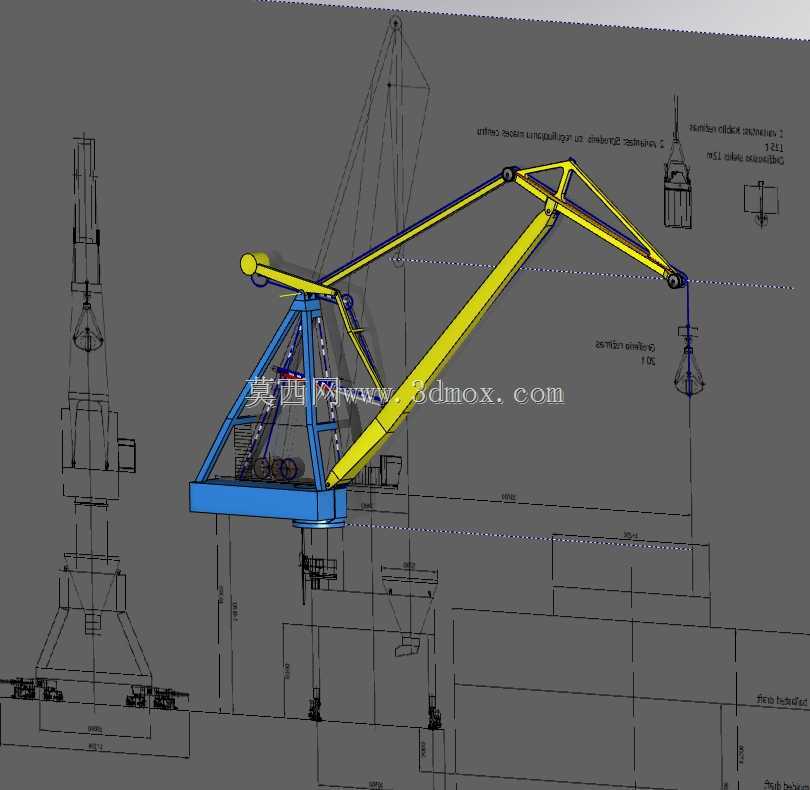

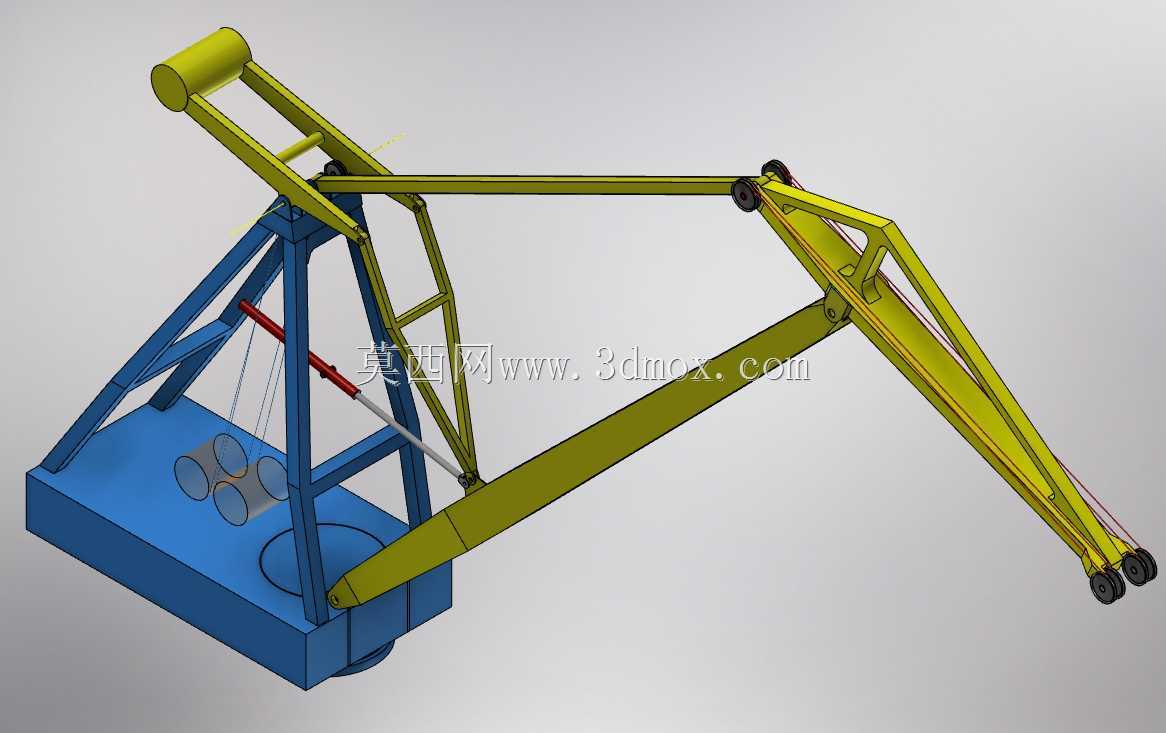

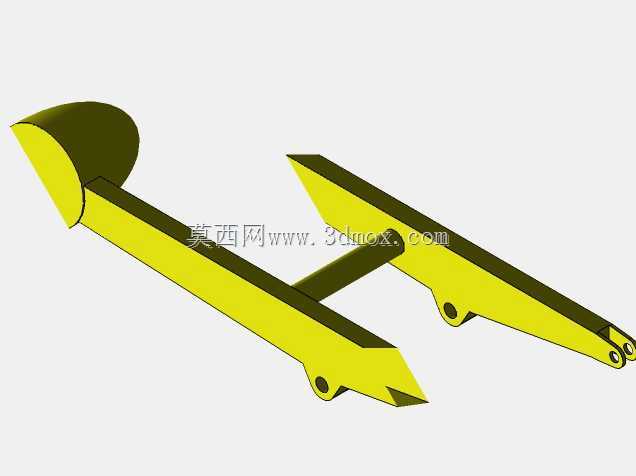

　　这款20吨级变幅起重设备的基础构型，主要面向内河散货码头、中小型港口件杂货装卸作业场景设计，可覆盖码头前沿到后方堆场近区的货物转运需求，适配袋装水泥、型钢构件、集装箱空箱等常见货种的垂直提升与水平变幅作业，在固定泊位的固定式安装场景下，能替代多台小型起重设备完成常规装卸工序，减少码头面设备布设密度。从结构设计逻辑来看，整体采用三角桁架式臂架搭配箱型支座底座的组合形式，底座采用矩形箱型焊接结构，底部预留与码头基础预埋件连接的法兰安装孔，安装时需保证底座平面度公差控制在2mm以内，避免臂架回转过程中出现偏载卡滞。主臂架采用变截面桁架结构，在保证整体抗弯抗扭刚度的前提下，尽可能降低臂架自重，减少变幅驱动机构的负载，

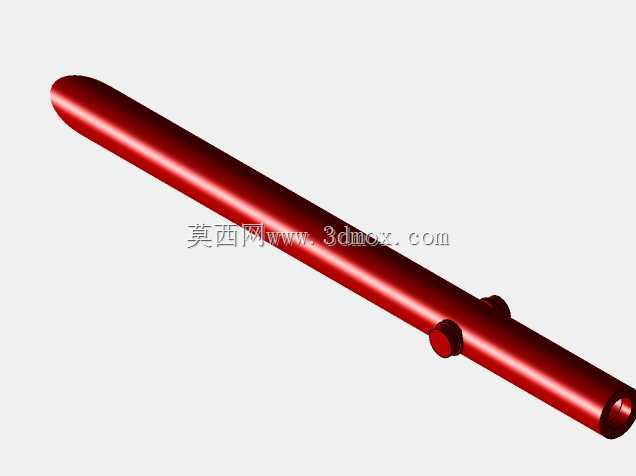

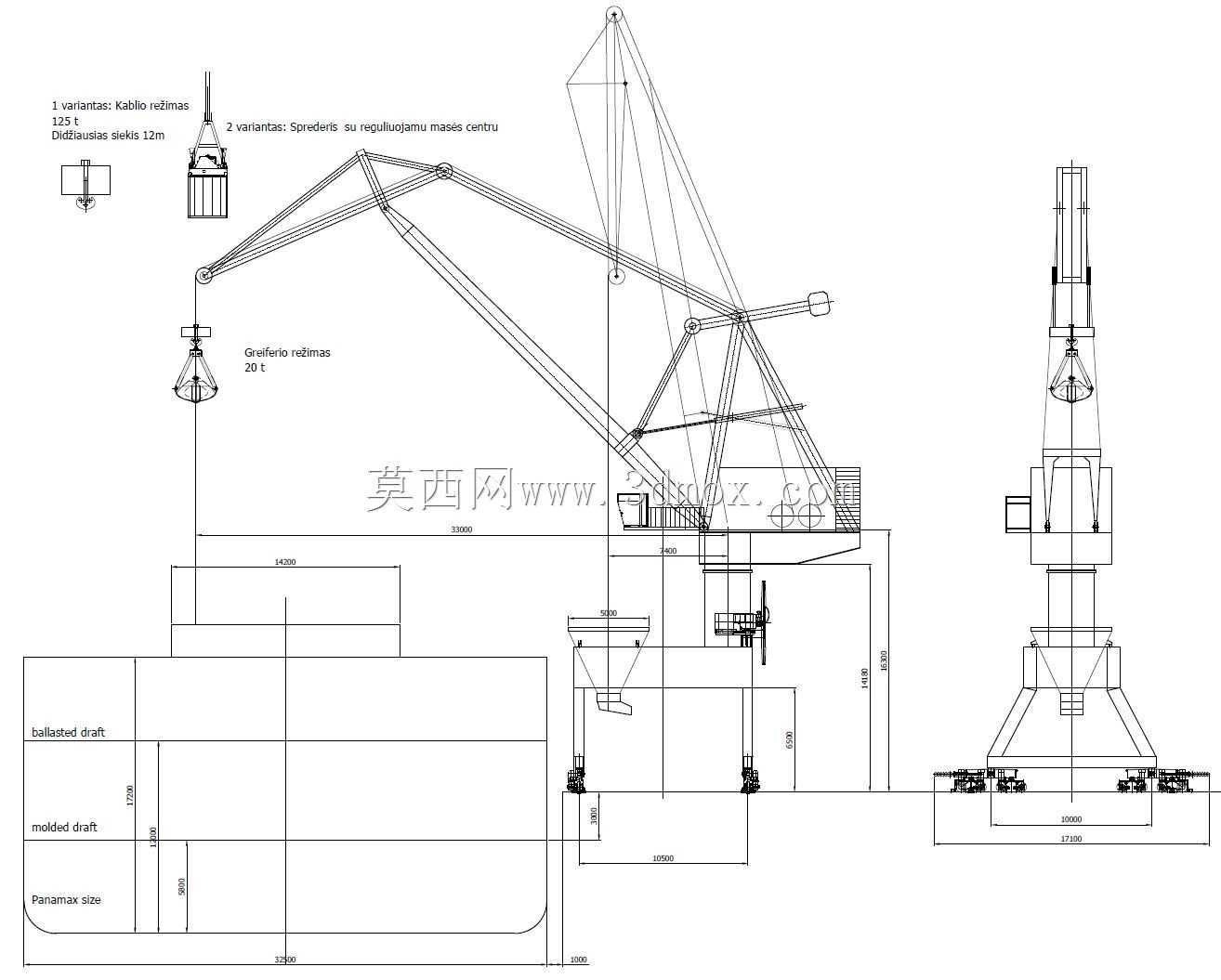

　　臂架与支座的铰接点位置经过重心配平计算，变幅过程中整机重心偏移量控制在底座支撑边界范围内，无需额外增加配重块即可保证作业稳定性。变幅驱动采用液压缸直推形式，液压缸铰接点布置在支座前侧与臂架中部位置，可实现臂架从最小仰角到最大仰角的平稳无级变幅，最小作业幅度下可覆盖码头前沿船舷侧作业点，最大作业幅度可延伸至码头后方18米左右的堆场区域，满足常规泊位的装卸覆盖范围要求。臂架头部设置有起升滑轮组，预留起升钢丝绳穿绕空间，可适配额定起重量对应的滑轮组倍率，起升钢丝绳沿臂架上弦杆布置的导向滑轮走线，避免变幅过程中钢丝绳与结构件发生干涉。顶部铰支座位置集成了起升卷筒的安装位，卷筒采用横向布置形式，可直接匹配标准型起重卷扬机的安装接口，

　　减少额外传动构件的布设。考虑到港口作业的高盐雾腐蚀环境，结构件连接位置均预留了防腐涂装的工艺间隙，所有铰接销轴位置都设计了润滑脂注油通道，可在不停机状态下完成日常润滑保养，降低设备运维难度。底座上表面预留了回转支承的安装止口，可根据实际作业需求选配回转机构，实现360度全回转作业，若用于固定点位的装卸作业，也可直接将底座与基础焊接固定，取消回转机构以降低设备制造成本。整体结构的受力路径清晰，从臂架头部的起升载荷，通过臂架弦杆传递到根部铰接点，再通过箱型底座均匀分散到码头基础上，所有关键受力节点都做了加强筋板补强，可承受额定起重量下1.25倍的动载试验载荷，满足港口起重设备的强度设计规范要求。
