CA6140车床用绝缘引脚连接紧固结构

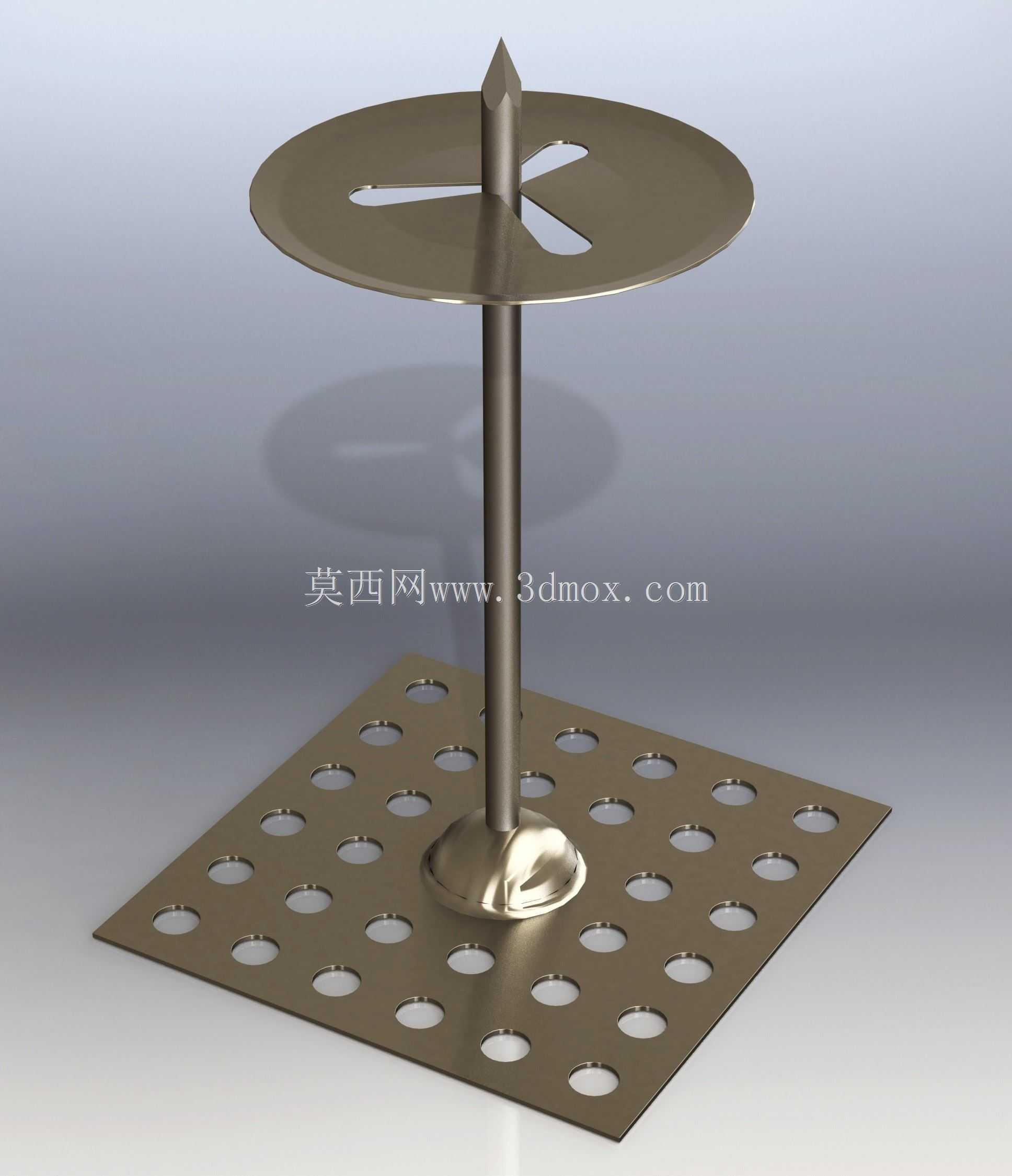

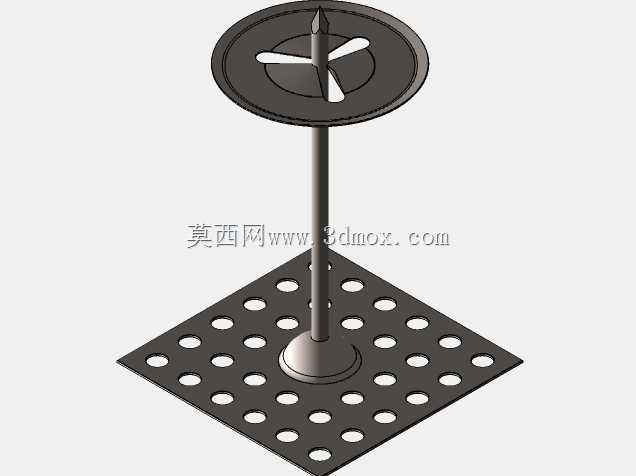

　　这款绝缘引脚连接紧固件，主要适配CA6140普通车床内部的电气绝缘固定场景，在车床电控舱、走线架与金属床身的衔接位置承担绝缘支撑与机械固定双重作用。实际应用中，车床运行时床身会持续传递切削振动，同时电控线路需要与金属床身保持可靠绝缘距离，避免线路绝缘层磨损后出现漏电、信号干扰等问题，该构件正是针对这一工况设计。从结构设计来看，底部采用带密集圆孔的方形安装基板，圆孔为等距阵列排布，既可以通过螺栓穿过对应孔位将基板固定在床身或安装支架的预设螺孔上，也能适配不同安装孔距的固定需求，基板边缘做了小倒角处理，避免安装时划伤操作人员或线路表皮。基板中心向上延伸出等直径的圆柱杆身，杆身顶端设计有尖锥导向结构，方便安装时快速对准绝缘垫片、

　　待固定件的安装孔，减少对位耗时；靠近顶端的位置设置了带开槽的圆形挡片，开槽结构具备一定弹性形变空间，待固定件套入杆身后，挡片可以卡在对应卡槽位置，防止固定件受振动松脱，同时挡片与底部基板之间的杆身长度，预留了足够的绝缘距离，满足低压电控系统的爬电距离要求。安装边界方面，方形基板的边长适配CA6140车床电控安装位的常规预留空间，不会与周边的走线槽、接线端子产生干涉，杆身直径匹配常规绝缘固定孔的通用尺寸，不需要额外对安装位进行扩孔或二次加工。设计过程中充分考虑了车床加工车间的油污、切削液飞溅环境，整体采用金属一体成型结构，表面做防锈钝化处理，不会因长期接触油污、切削液出现锈蚀卡滞的问题，挡片的开槽宽度经过反复验证，既保证足够的卡紧力，

　　又不会因多次拆装出现金属疲劳断裂。在实际装配流程中，操作人员可以先将底部基板固定在床身预设位置，再依次套入绝缘垫层、待固定的线路支架或电控元件安装板，最后将顶端挡片卡入到位即可完成固定，相比传统的螺栓加绝缘套的固定方式，减少了零件数量，装配效率提升明显，同时在设备后期维护拆解时，不需要完全拧下多颗螺栓，只需拨开弹性挡片即可拆下待维护部件，降低了维保的操作难度。杆身与底部基板的衔接位置做了圆弧过渡处理，避免应力集中，在车床长期运行的振动工况下，不会出现杆身与基板连接处断裂的问题，整体结构的抗疲劳性能满足车床10年以上的使用周期要求。
