蜗轮蜗杆式减速箱体结构三维设计

　　在通用机械传动系统的布局中，蜗轮蜗杆结构的减速部件始终占据着大传动比、低噪音输出场景的核心位置，这类箱体作为承载内部蜗轮、蜗杆、轴承组件的核心基体，其结构设计的合理性直接决定整套传动单元的运行稳定性与服役寿命。从实际工程应用来看，这类减速箱体常配套在食品输送线、小型自动化包装设备、轻工机床进给机构、仓储物流分拣设备的动力输入端，匹配常规四级转速的异步电机使用，可将电机端1400转左右的高转速降低至设备执行端所需的低转速区间，同时实现扭矩的成比例放大，满足低速重载工况的动力输出需求。

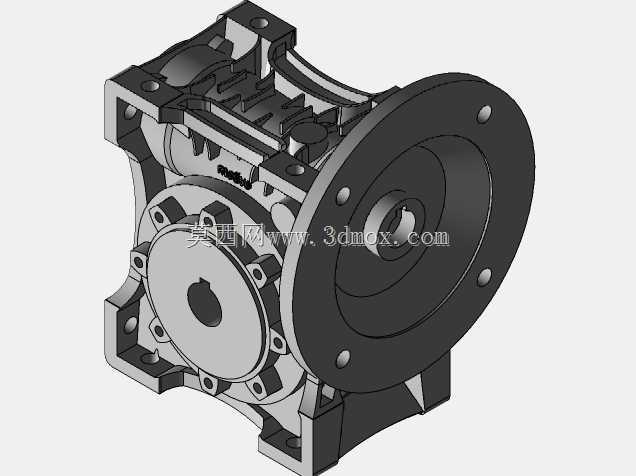

　　从结构设计思路来看，该箱体采用一体化铸造成型的基体结构，整体为中空腔室设计，腔室内部预留了蜗轮与蜗杆的正交安装空间，两个垂直交错的轴孔分别对应蜗杆输入侧与蜗轮输出侧的轴承安装位，孔位的同轴度、垂直度公差直接决定内部齿轮副的啮合精度，设计时在轴孔外侧预留了轴承端盖的安装止口与螺纹孔位，方便后期装配时调整轴承游隙，同时实现腔室的密封，避免润滑油泄漏与外部粉尘侵入。输入侧采用圆形法兰安装面，法兰端面上均布的螺栓孔可直接匹配标准B5法兰安装的电机，无需额外制作过渡连接支架，大幅缩减现场安装的适配工作量；输出侧的轴孔伸出端预留了轴键槽安装空间，可直接连接负载联轴器、链轮或者同步带轮，实现动力的对外输出。

　　箱体的外部加强筋结构沿着腔室受力方向分布，在轴承安装孔位的外侧、箱体底座的连接位置都设置了加厚的加强筋，既可以在铸造阶段减少壁厚不均带来的缩孔缺陷，也能在设备运行时承受齿轮啮合产生的径向力与轴向力，避免箱体受力变形导致齿轮啮合错位、磨损加剧的问题。底座部分采用方形安装基面，基面上预留了四个对称分布的安装螺栓孔，安装时可通过螺栓将整套减速单元固定在设备机架的安装平面上，安装基面的平面度公差控制在合理区间，保证安装后箱体不会出现倾斜，避免输入输出轴的同轴度偏差带来的额外负载。

　　在细节设计上，箱体腔室的下部预留了润滑油储油空间，运行时蜗轮下部浸入润滑油中，转动过程中将润滑油带到啮合齿面与轴承位置，实现飞溅润滑，无需额外配置强制润滑系统，适配中小功率的传动场景；箱体上部预留了透气塞的安装位置，可平衡腔体内外的气压差，避免长时间运行油温升高导致内部压力过大，出现润滑油从轴封位置渗漏的问题；腔室侧面预留了油位观察与放油螺塞的安装位，方便日常维护时检查油位、更换润滑油。

　　从安装边界来看，该箱体的输入法兰尺寸、输出轴中心高、底座安装孔距都匹配行业通用的安装尺寸标准，在设备改造或者备件替换时，可以直接同规格的同类产品实现互换，无需重新调整机架的安装位置。设计过程中对箱体的壁厚、筋板厚度都做了针对性的优化，在保证整体结构刚度满足额定扭矩输出要求的前提下，尽可能压缩不必要的结构冗余，降低整体重量，同时适配批量铸造的工艺要求，避免出现铸造死角、壁厚突变的问题，减少生产环节的废品率。

　　在实际选型匹配时，需要注意箱体的额定输出扭矩要大于负载端的最大工作扭矩，预留1.2到1.5倍的安全系数，同时输入轴的转速不能超过箱体设计的最高允许输入转速，避免蜗轮蜗杆齿面出现过快磨损。箱体的轴封位置采用标准骨架油封安装位，维护时可直接替换标准规格的密封件，降低后期运维的配件成本。整体结构没有多余的复杂曲面，所有安装孔位、止口位置都设计为规则的机械加工特征，在三维建模过程中可通过参数化特征实现快速修改，调整不同中心距、不同传动比对应的箱体尺寸，形成系列化的产品模型库，提升后续同类型产品的设计效率。
