国产FX3U系列24点PLC控制板结构设计

　　在小型自动化设备的电控系统搭建场景里，这类紧凑型PLC控制板是核心控制载体，常见于小型专机、台式加工设备、简易生产线改造、非标单机设备的逻辑控制环节，承担输入信号采集、逻辑运算、输出指令下发的核心作用，替代传统继电器回路实现更灵活的控制逻辑调整，无需重新布线即可修改控制流程，适配小批量设备的快速电控开发需求。

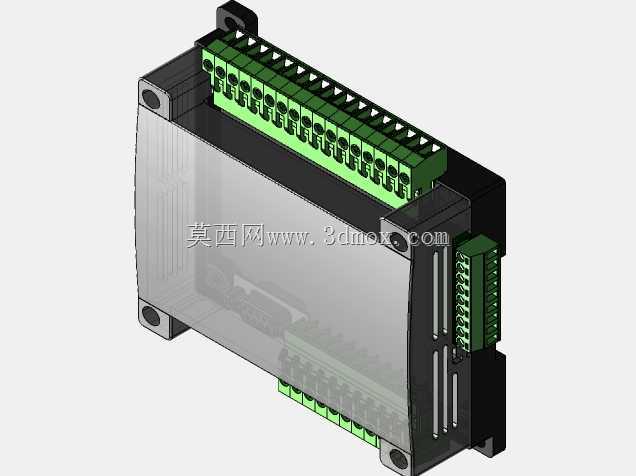

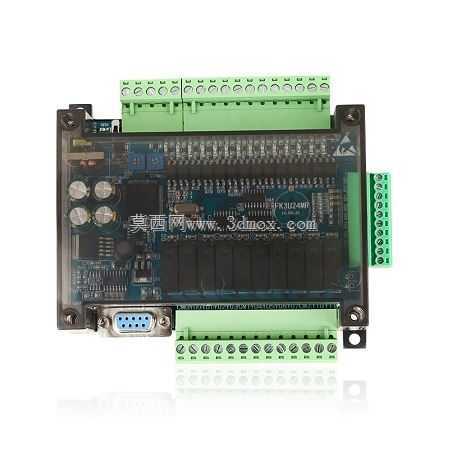

　　从实际使用角度看，这款控制板的结构设计完全围绕现场安装与接线便利性展开，主体外壳采用半透明防护壳与黑色端盖组合的形式，半透明上盖可以直观观察内部板卡的运行指示灯状态，不用拆壳就能快速判断电源、输入输出点的工作情况，日常巡检排查故障时效率更高。上下两侧布置的绿色螺钉式接线端子排，是按照FX3U系列原生IO定义排布的，输入输出点的端子间距统一为标准3.81mm，既保证接线时的电气间隙满足低压工控要求，也能适配市面上通用的冷压接线端头，现场接线时不用额外定制特殊端子配件。

　　设计过程中首先考虑的是安装兼容性，整体外形的安装孔位完全匹配市面通用FX3U-24MT型号PLC的安装尺寸，四个角的固定孔采用沉孔设计，既可以用螺丝直接固定在设备电控箱的安装板上，也能适配标准DIN导轨的安装卡扣，不需要重新打孔调整安装位，替换原有同型号PLC时可以直接原位安装，不用改动电控箱的原有布局。侧面预留的扩展接口位置，和原生PLC的扩展槽位置完全对齐，后续如果需要增加IO点数或者特殊功能模块，可以直接匹配对应扩展模块，不用额外调整接线或者加装转接件。

　　结构细节上，接线端子排采用凸起式设计，端子顶部的螺丝孔正对操作方向，接线时螺丝刀可以垂直操作，不会被外壳遮挡，每个端子旁都预留了丝印标识的位置，实际生产时可以直接丝印IO点编号，现场接线时不用对照图纸反复核对点位，减少接线错误概率。外壳侧面开有多条纵向通风槽，在控制板长时间运行时，内部元器件产生的热量可以通过自然对流散出，不需要额外加装散热风扇，既降低了运行噪音，也减少了风扇故障带来的设备停机风险，适配车间多粉尘的使用环境时，通风槽的宽度也做了控制，避免大尺寸杂物进入壳体内造成板卡短路。

　　从电气安全角度设计时，外壳的绝缘壁厚满足低压电控设备的防护要求，强电接线区域和弱电信号区域之间通过壳体的内部筋条做物理隔离，避免接线时线头脱落造成强弱电短路，端盖和主体壳体的配合采用卡扣加定位柱的形式，装配时不需要打胶或者额外螺丝固定，后期维护拆壳时直接撬开卡扣即可，拆装效率更高。板卡和外壳之间预留了足够的安全间隙，避免板卡焊点直接接触外壳造成漏电风险，安装孔位置也做了绝缘隔离设计，固定螺丝拧紧时不会压到板卡线路。

　　实际选型使用时，这款控制板的尺寸边界完全适配小型电控箱的安装空间，整体厚度控制在70mm以内，电控箱深度只要满足100mm的净空就可以顺利安装，接线后端子外侧预留的走线空间也足够，不会出现线缆弯折半径过小导致的线芯断裂问题。输入端子排统一布置在板卡上方，输出端子排布置在下方，和常规电控布线的走线路径匹配，强电走下方、弱电走上方的布线习惯可以直接适配，不用额外弯折线缆调整走线方向，柜内布线更整齐，后期维护查线时也更直观。

　　这类控制板的结构设计没有冗余的装饰性结构，所有外形特征都是围绕安装、接线、散热、维护这几个实际工程需求设计，没有为了外观增加不必要的凸起或者异形结构，批量生产时外壳的模具结构简单，生产成本更低，同时结构强度也能满足车间设备的振动使用要求，设备运行时的振动不会造成外壳开裂或者端子松动。
