1000升容积工业破碎处理设备结构设计

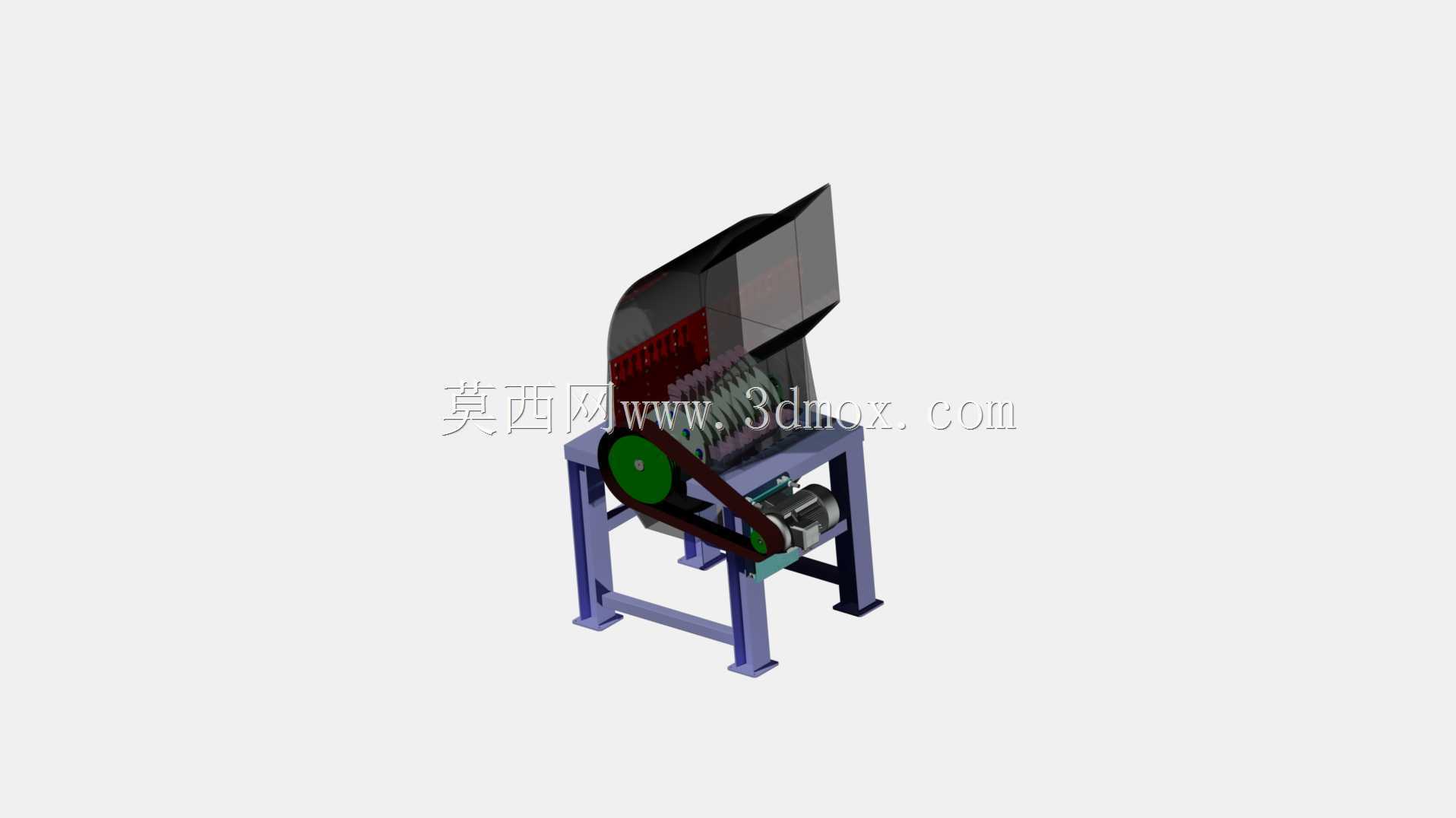

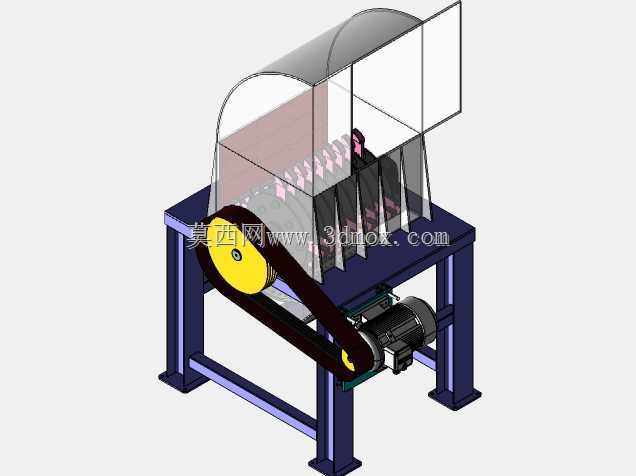

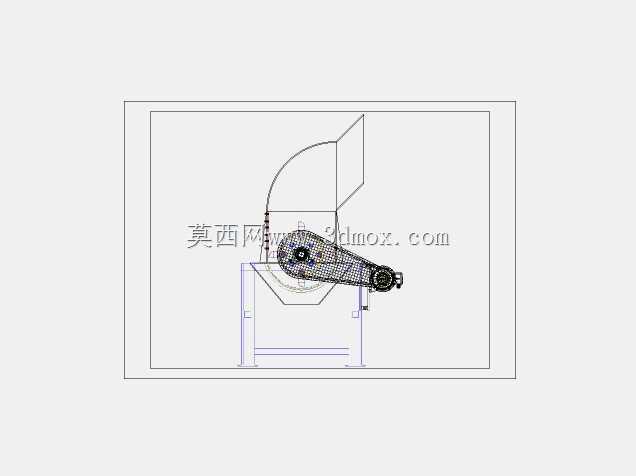

　　该破碎设备主要面向固体废弃物预处理、再生资源分选、工业边角料回收等场景的粗碎作业环节，1000升的腔体容积可适配批次投料的作业需求，避免频繁补料造成的作业中断，适配中小规模加工产线的连续处理节奏。设备整体采用方管焊接机架作为承载基础，机架支腿做了加宽跨距设计，底部预留了地脚螺栓安装孔位，可直接固定在混凝土地面或钢制安装平台上，抵消破碎作业中刀轴啮合产生的交变冲击载荷，减少整机振动偏移的风险。传动部分采用三角带减速结构，电机卧式安装在机架侧下方的安装托板上，通过大小带轮的速比匹配降低刀轴输出转速，提升破碎扭矩，带轮外侧设置了半包围式安全防护罩，避免传动部件外露造成的安全隐患，同时预留了皮带张紧调整的操作空间，

　　日常维护时无需拆解主体结构即可完成皮带更换与张紧度调节。破碎腔体上部设置了弧形上盖与侧开式观察检修门，弧形上盖可在投料时引导物料滑入破碎腔，避免物料卡滞在腔体边缘，侧开门采用透明防护板材制作，作业过程中可直接观察内部刀组的磨损情况与物料破碎状态，无需停机开盖即可判断作业进度。腔体内部的刀组采用交错排布结构，动刀与定刀的啮合间隙控制在合理范围，可处理硬度不高的工业边角料、生活大件垃圾、塑料类废弃物等物料，避免过硬物料进入造成刀头崩损。设备的进料口做了外翻边结构，可对接上游的进料输送带或者人工投料平台，出料口位于机架下部正中间，可直接对接下游的输送设备或者集料箱，实现破碎后物料的自动转序。设计过程中重点考虑了维护便利性，

　　电机安装板采用腰型孔设计，可快速调整电机位置实现皮带张紧，上盖与检修门均采用快拆式铰链连接，日常清理腔体卡料、更换磨损刀头时可快速开启，减少停机维护时长。整机的外形尺寸适配常规车间的通道宽度与安装空间，机架高度匹配标准集料容器的进料高度，无需额外搭建过高的操作平台，降低现场安装的改造成本，同时整机重心控制在机架支撑面的中心区域，即使满负荷作业也不会出现重心偏移的问题，保障长期运行的稳定性。
