手动杠杆式汽车玻璃裁切工装

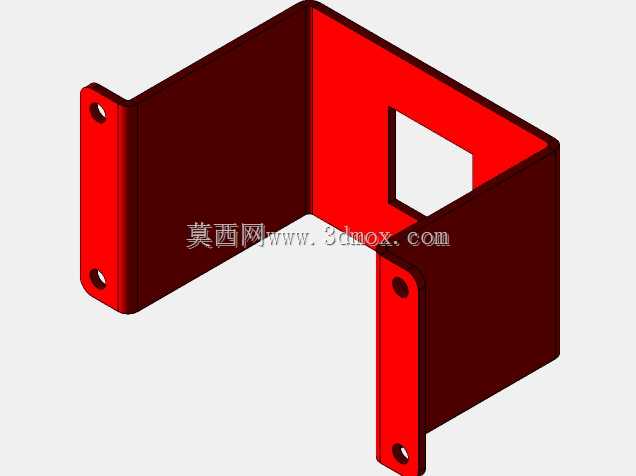

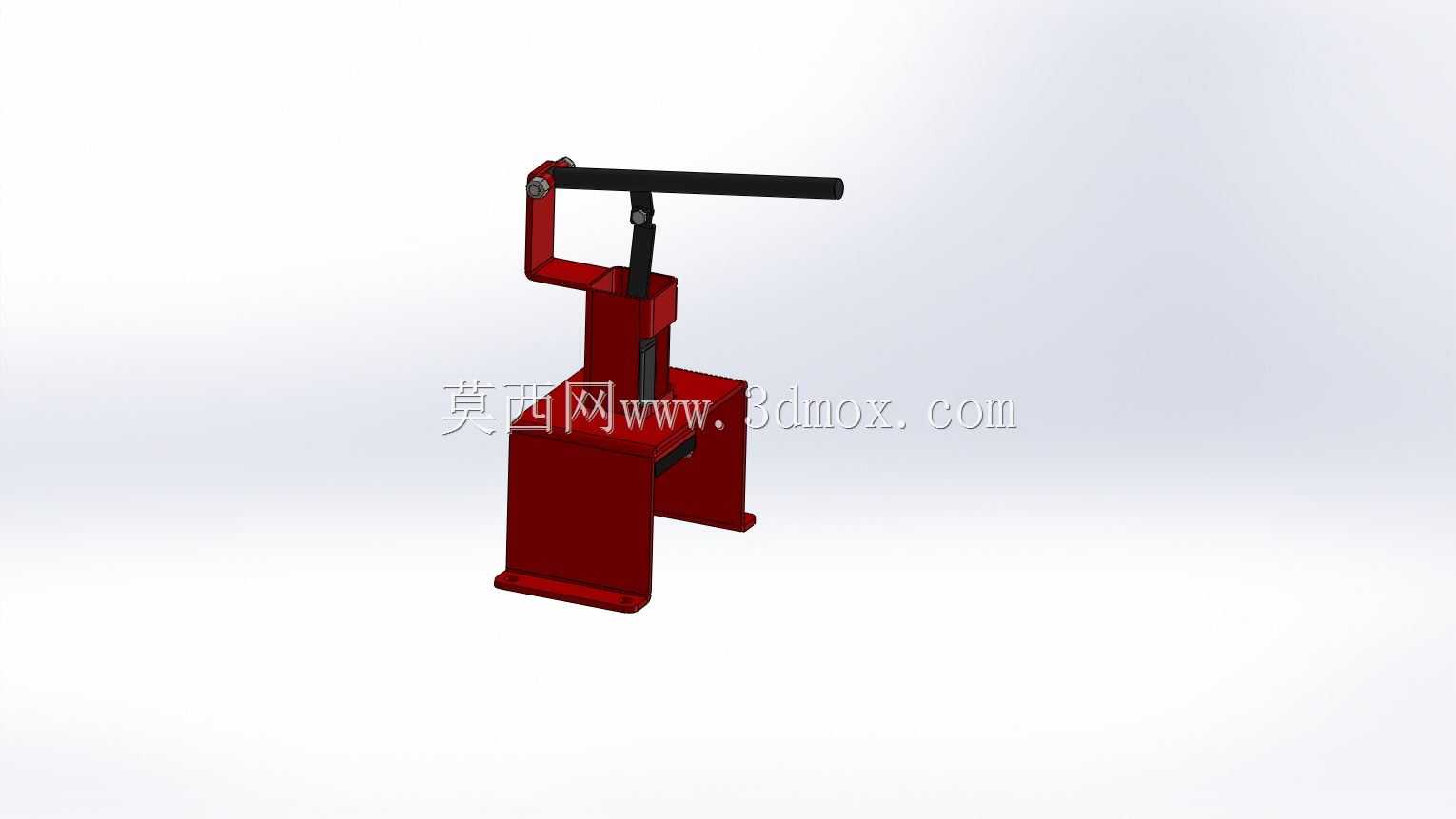

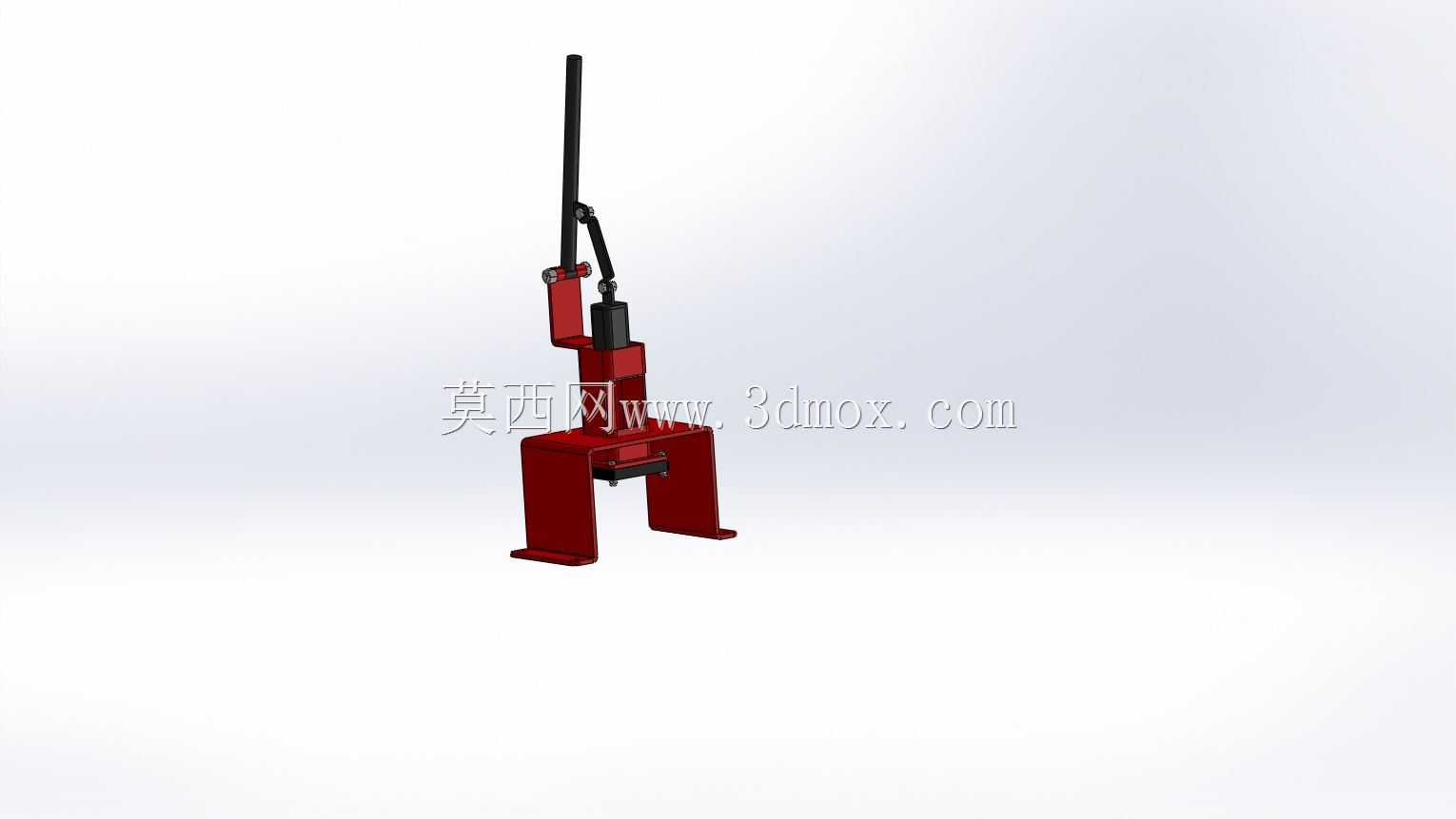

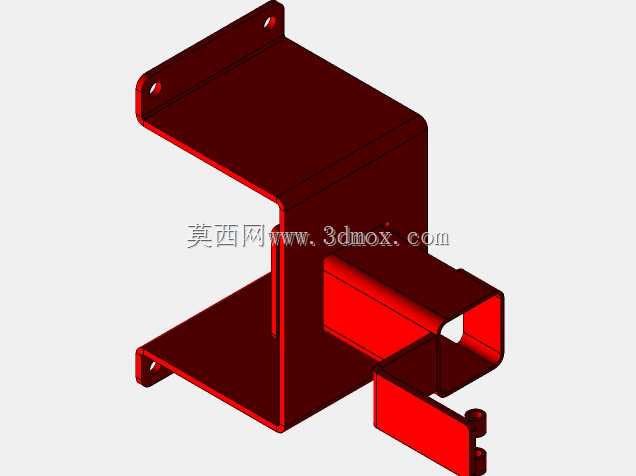

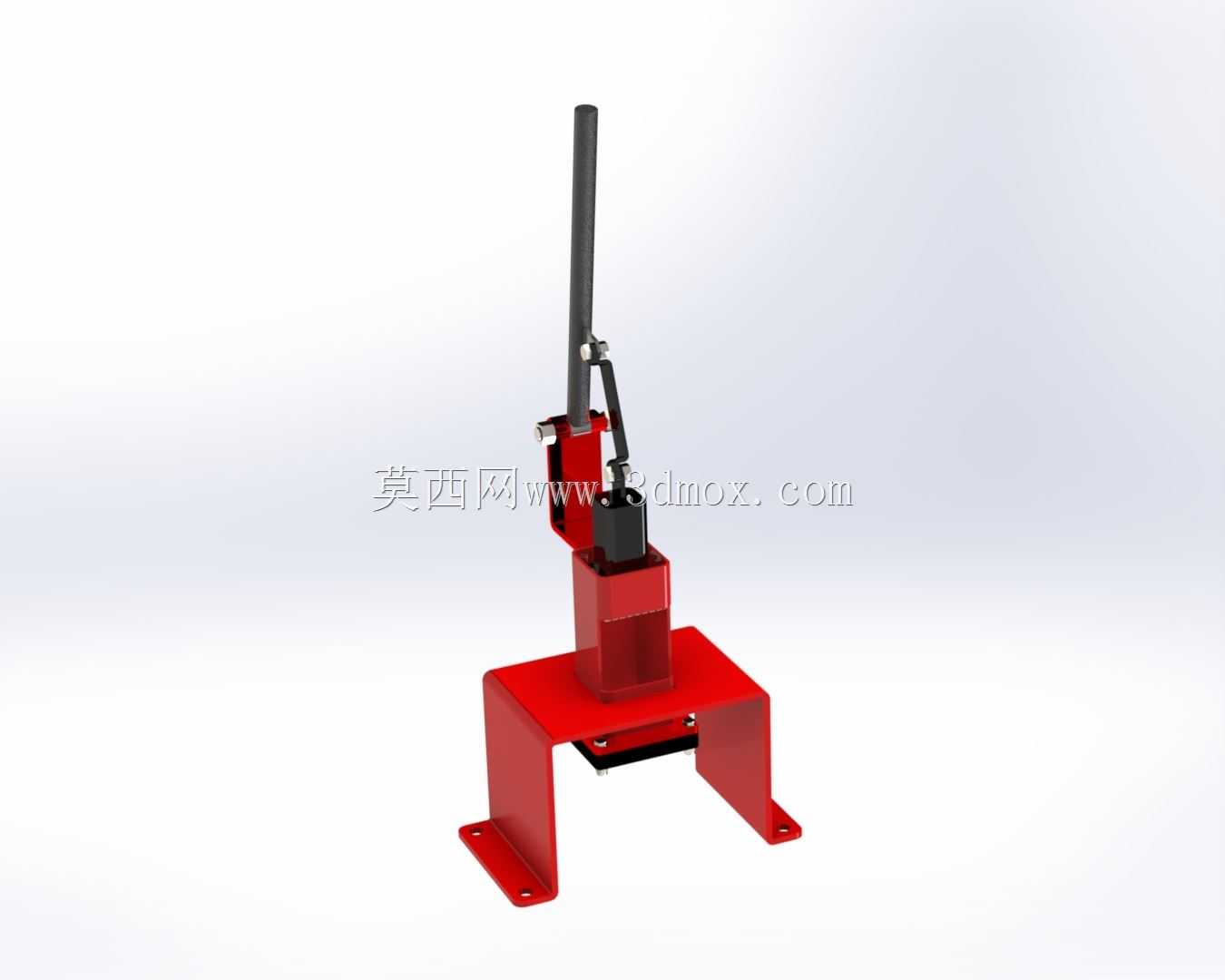

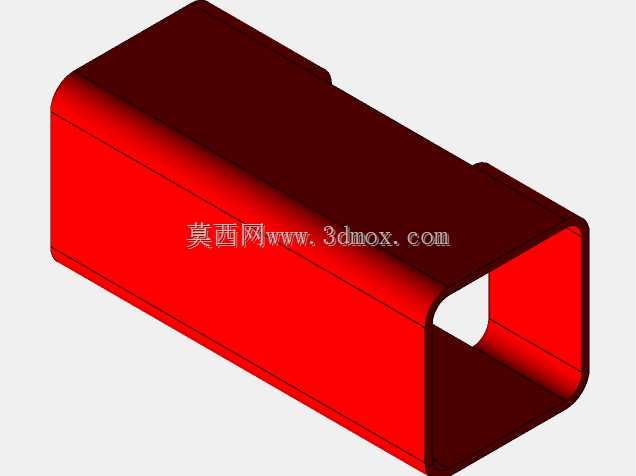

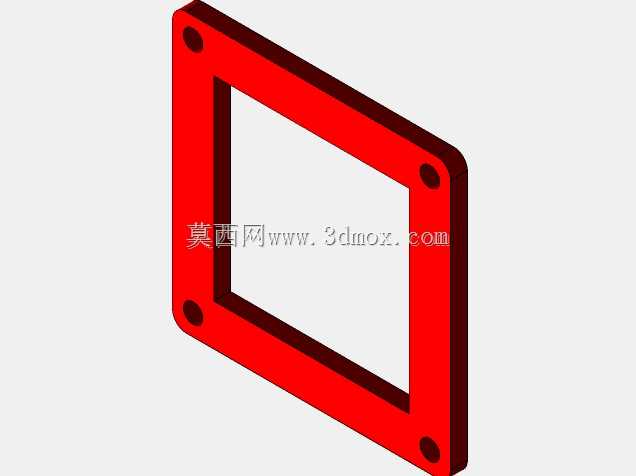

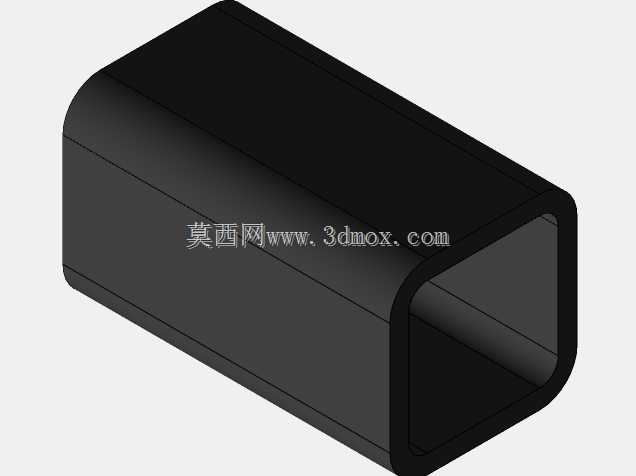

　　这套手动杠杆式裁切工装主要面向汽车玻璃修边、小片玻璃定尺切断以及维修车间的玻璃备料场景。整机采用立式压切布局，底部为U型开口钣金支架，两支前伸支脚通过地脚螺栓固定在工作台面，支脚间距预留出玻璃送料通道，作业时可将平板玻璃从开口侧水平推入，无需抬升上料，降低薄脆板材搬运磕碰风险。机架主体采用厚钢板折弯焊接成型，红色涂装部分为承载基体，中部立板集成刀模安装座，顶部伸出的黑色长操作杆通过铰支座与机架连接，杠杆力臂经过放大设计，操作人员单手施加向下压力即可带动切刀完成冲切动作，无需外接气源、电源，适合无动力配套的售后维修站点、小型玻璃加工门店使用。

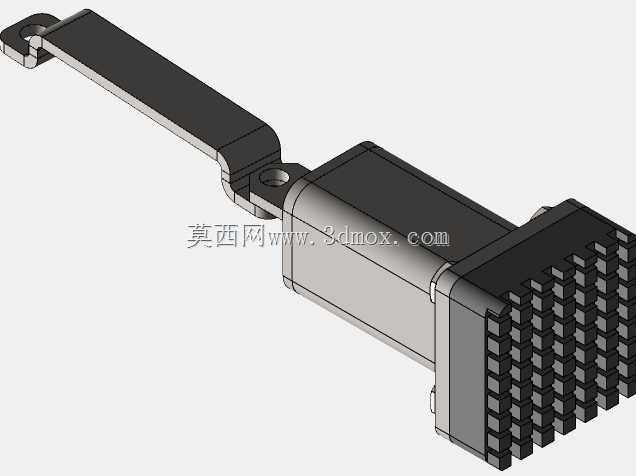

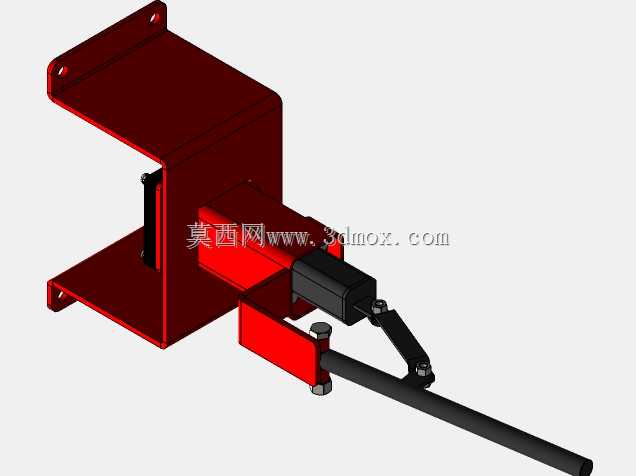

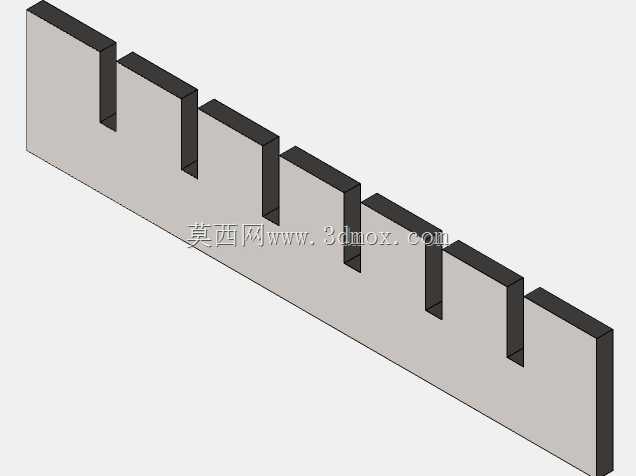

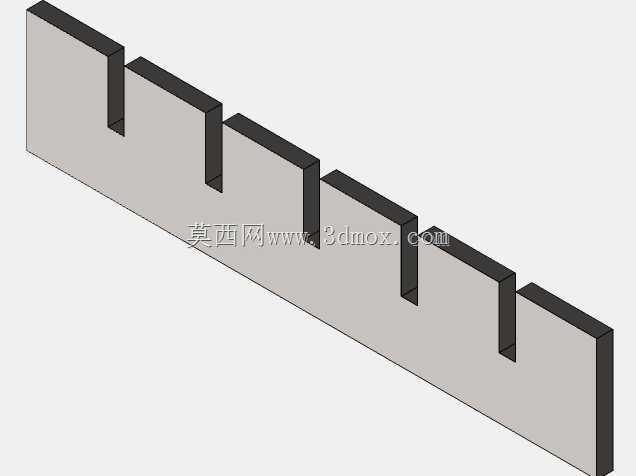

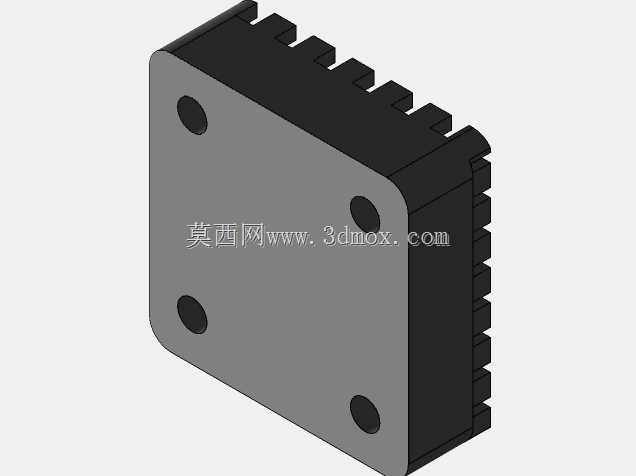

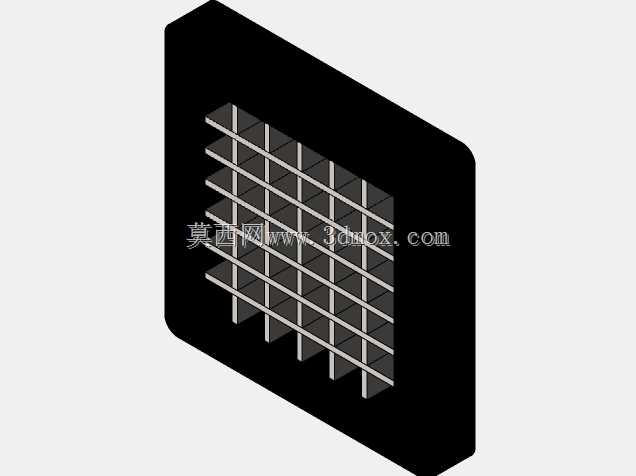

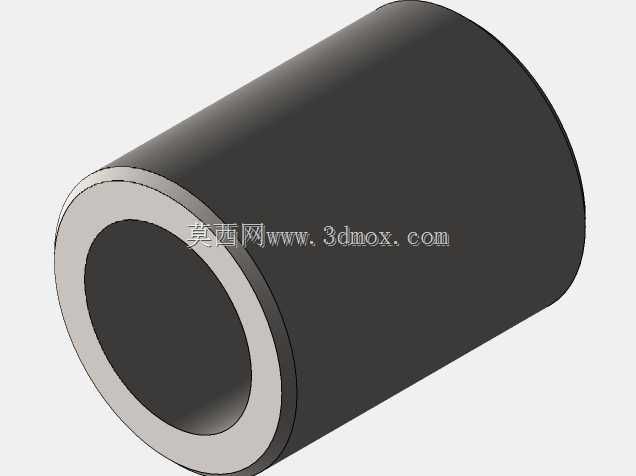

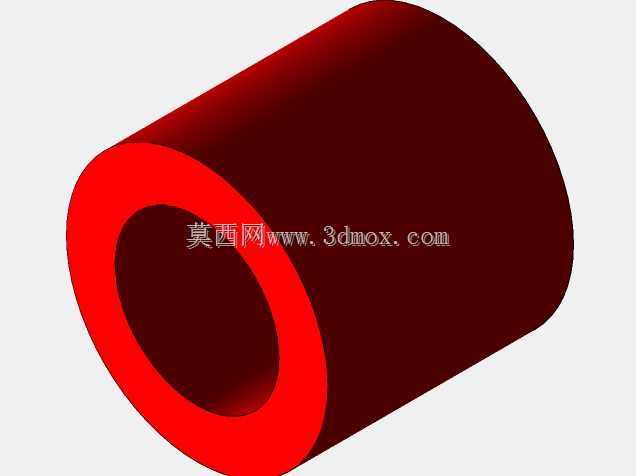

　　从结构设计逻辑来看，工装的力传递路径经过多轮校核：操作杆末端到铰点的力臂长度约为刀模行程段力臂的六倍，手动施加15kgf下压力即可在刀口处转化近吨级的压切力，足以裁切3-5mm厚度的钢化玻璃原片；杠杆中段设置的黑色连杆为可调长度结构，通过两端螺纹副可以微调切刀下行终点位置，适配不同厚度玻璃的裁切深度要求，避免刀模过度下压崩裂玻璃或者行程不足出现连边。刀模安装座采用快拆卡槽结构，更换不同轮廓的裁切刀模时只需松开两侧锁紧螺钉即可完成换装，单台工装可兼容轿跑侧窗、三角窗、后挡小玻璃等多种异形玻璃的裁切需求，切换产品时无需重新校准整机平行度。

　　安装边界方面，整机底面两支安装脚的开孔间距按照常规钳工工作台的T型槽间距设计，安装孔为长圆孔，允许±5mm的位置调整量，既可以直接用压板固定在标准工作台上，也可以通过膨胀螺栓落地安装；整机高度控制在成年人腰部到胸口的操作区间，长操作杆的最大上扬角度不会触碰车间常规吊顶高度，操作时人员站立在工装正面，手部施力方向垂直向下，符合人体工程学发力姿态，长时间重复作业也不易产生肌肉疲劳。机架中部的透明防护挡板为可选配置，裁切瞬间可以阻挡玻璃碎屑飞溅，作业完成后上抬操作杆，内置的复位弹簧会自动带动刀模回升到上止点，操作人员即可取出裁好的玻璃工件，放入下一片待加工原片。

　　在实际产线排布中，这类工装通常布置在玻璃磨边工序的上游，裁切完成的玻璃工件直接送入下一道磨边、倒角工位，无需二次转运；整机没有易损的电气元件，日常维护仅需要定期在铰点转动位置加注润滑脂、检查刀模刃口磨损情况即可，维护成本极低。针对小批量多品种的汽车玻璃定制加工场景，这种手动杠杆工装相比全自动数控裁切设备，投入成本更低、换型速度更快，对操作工人的技能要求也更低，新员工经过短时间培训即可独立上岗操作。建模过程中完整还原了杠杆铰点的配合间隙、钣金件的折弯圆角、安装脚的加强筋结构，所有运动部件的行程干涉都经过模拟验证，操作杆在全行程摆动过程中不会和机架、护罩发生碰撞，刀模下行过程中保持垂直下压，不会出现偏载卡滞的问题。
