工业压力变送检测装置结构设计

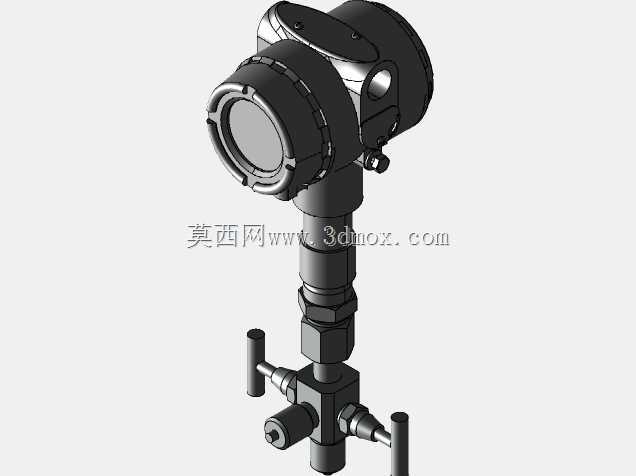

　　在石化、电力、冶金这类连续生产的流程工业场景里，压力参数的稳定采集是整个工艺管控的核心环节，这套带一体化阀组的压力检测装置，正是为现场严苛工况下的压力取源、变送输出设计的集成式结构。从现场安装的实际需求出发，设计阶段首先考虑了取源点的操作便利性，装置下部集成的三阀组结构，将传统分散安装的截止阀、平衡阀整合为一体，省去了现场额外配接多个阀门的管路焊接、试压工序，既压缩了现场安装的作业周期，也减少了管路接头数量，从结构上降低了工艺介质泄漏的风险点。上部的变送表头采用全金属密封外壳，外壳的棱角与圆弧过渡经过反复调整，既满足户外安装的IP防护等级要求，也能在装置周边存在检修碰撞的场景下，避免外壳应力集中导致的密封失效，

　　表头正面的观察视窗做了下沉式设计，可减少现场落灰、磕碰对读数窗口的损伤，视窗周边的锁紧结构采用多颗均布螺钉压紧，保证内部电子元件腔室的密封性能，即使在存在腐蚀性气体、高湿度的厂区环境中，也能长期稳定工作。装置的连接接口做了标准化适配设计，下部的工艺连接端可直接对接现场常用的压力取源短管，中间的阀组操作手柄采用加长防滑结构，操作人员佩戴劳保手套也能完成阀门的开关、平衡操作，手柄的操作角度经过限位设计，可避免过度旋拧导致的阀瓣密封面损伤，阀组内部的流道做了平滑过渡处理，减少介质流道内的压损与紊流，避免长期运行过程中介质杂质在流道内沉积堵塞。从安装边界来看，整套装置的轴向总长度控制在常规仪表安装支架的适配范围内，

　　径向最大尺寸为变送表头的外壳直径，不会占用过多的仪表架安装空间，侧面的接线接口采用下倾式设计，可避免雨水、工艺喷淋水顺着线缆流入接线腔，接线腔内部预留了足够的线缆弯折空间，适配不同线径的屏蔽信号线缆接入。在结构强度校核阶段，针对装置的承压壳体部分，按照现场常用的公称压力等级做了壁厚冗余设计，阀组与表头的连接部位采用刚性螺纹连接加密封焊的组合结构，既保证连接强度，也避免长期运行过程中振动导致的螺纹松动。这套装置的设计完全贴合现场仪表运维的实际需求，日常校验时无需拆卸整个装置，仅通过三阀组的平衡、截止操作就能完成变送器的在线校验、排污作业，大幅降低了仪表运维的工作量，也减少了因仪表拆装导致的工艺停车风险。针对不同的工艺介质场景，装置的接液材质可根据介质腐蚀特性做对应调整，但整体安装尺寸、操作结构保持统一，可直接替换现场同类型的老旧压力检测装置，无需改动原有取源管路与安装支架，具备极强的现场适配性。
