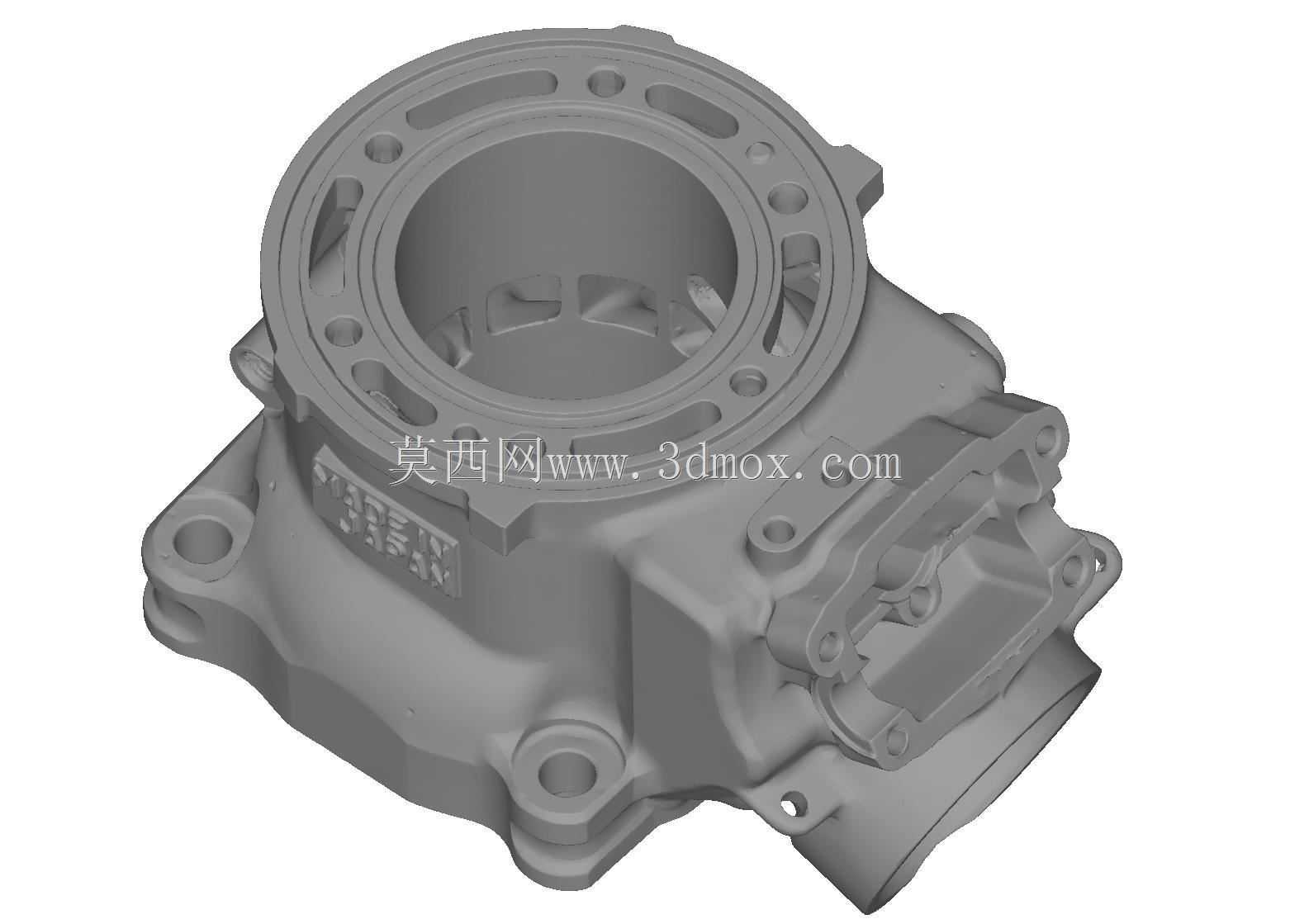

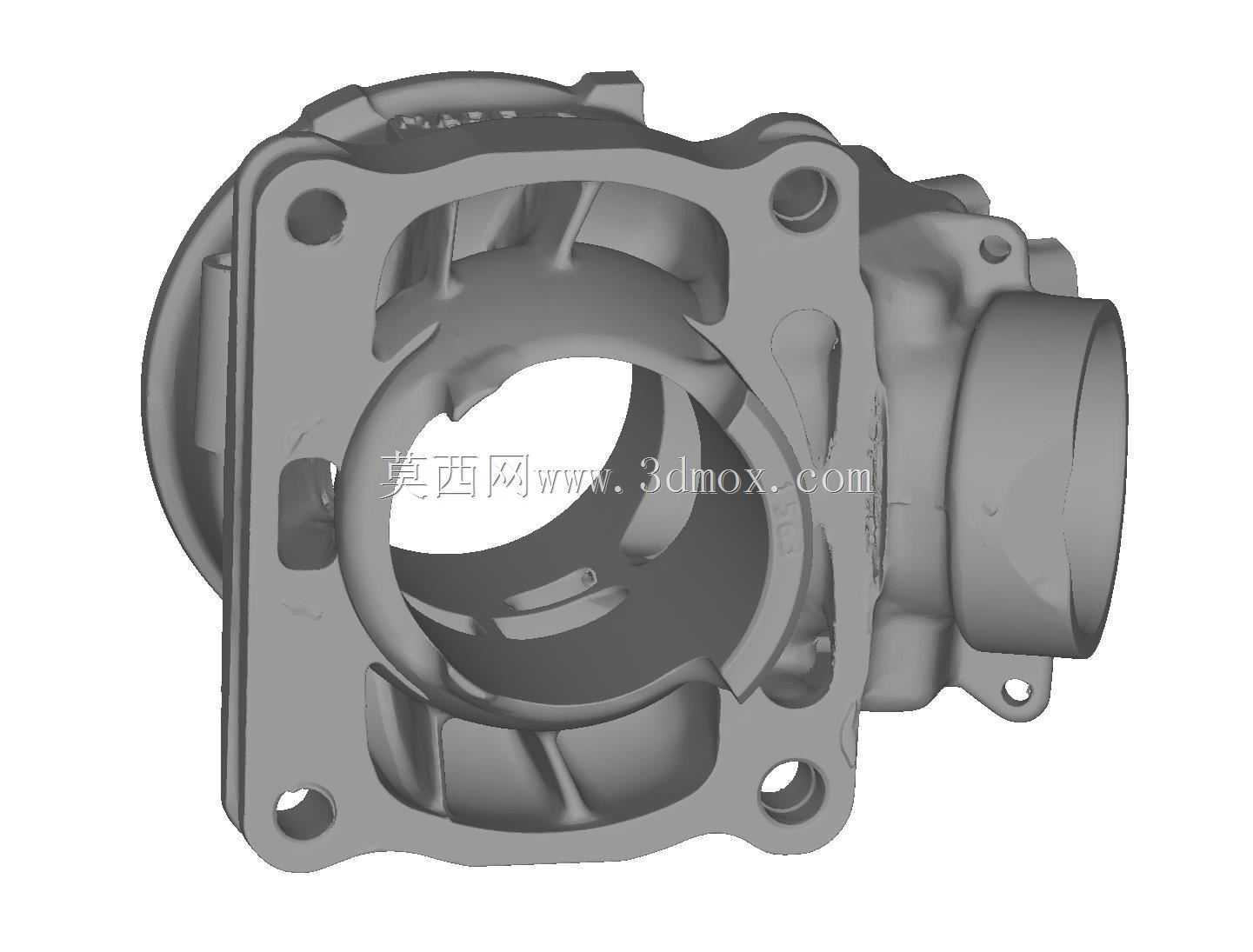

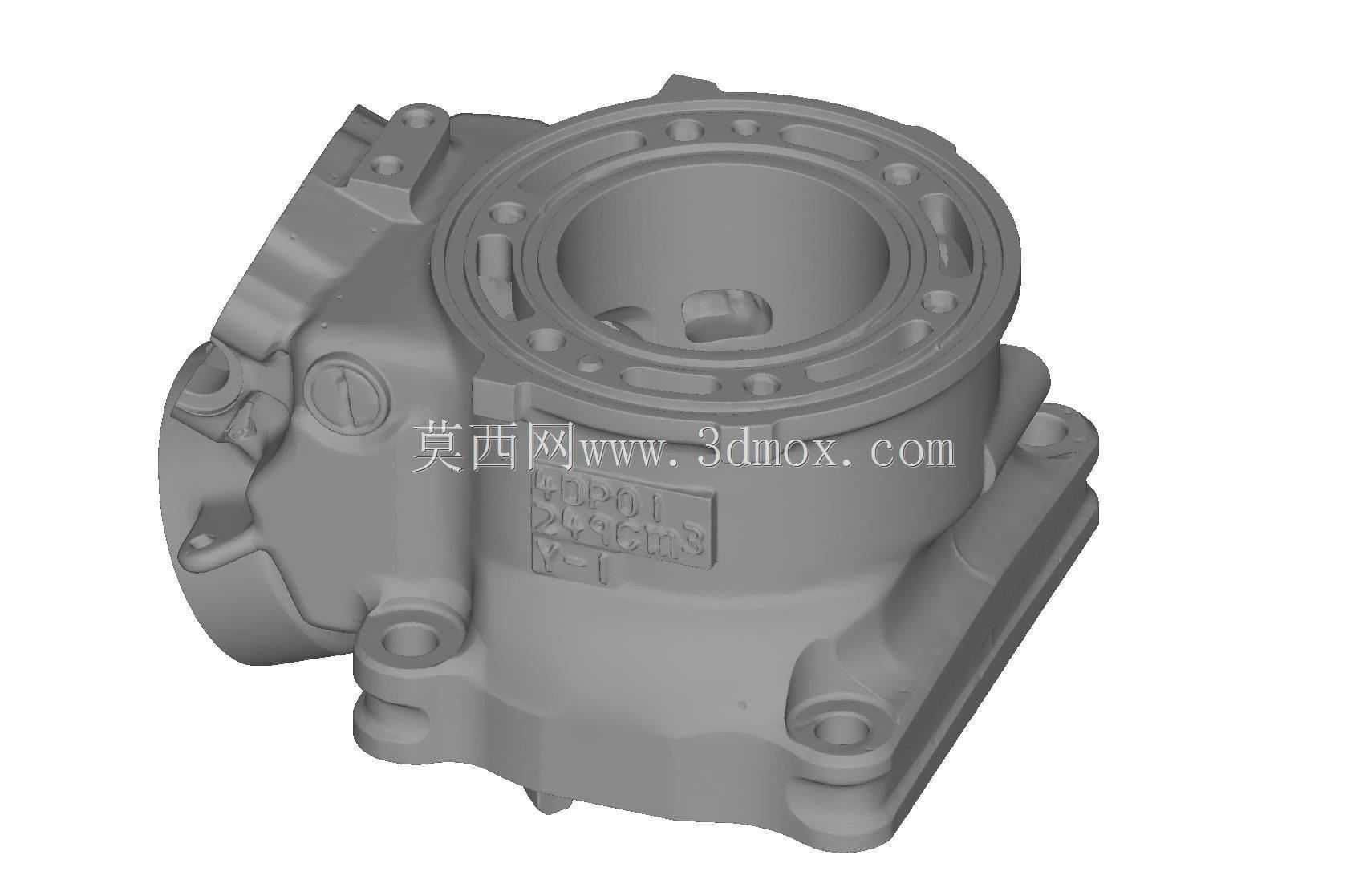

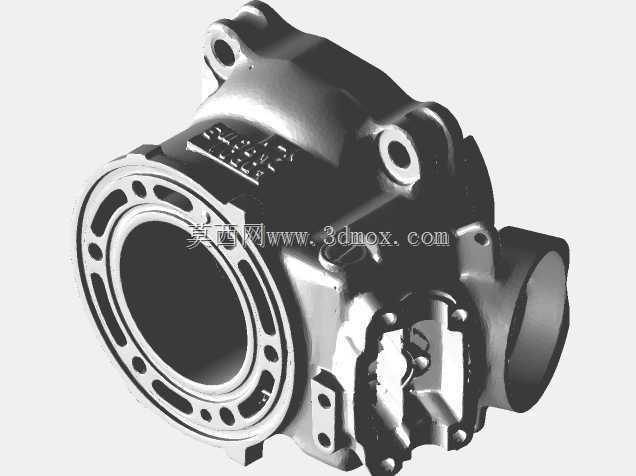

雅马哈TZ250二冲程发动机气缸三维扫描模型

　　该气缸是二冲程赛车级摩托车动力系统的核心承压部件，主要适配雅马哈TZ250系列赛道专用摩托，也可作为同排量高转二冲程动力改装、逆向研发的基准参考件，广泛应用于场地赛车动力调校、老旧赛车配件复刻、小排量高功率动力单元开发等场景。二冲程发动机的气缸与四冲程机型结构逻辑存在本质差异，该部件集成了进气道、排气道、扫气通道的腔体结构，无需额外布置气门机构，依靠活塞上下运动过程中开闭各气口完成配气，能够在同等排量下输出更高的功率密度，适配赛道工况下的高转速持续运行需求。从结构设计来看，该气缸采用一体化铸造成型的主体结构，上部端面布置有多层环形螺栓孔位，用于与气缸盖紧密压合，孔位的节圆直径、孔深、螺纹规格均经过严格匹配，保证燃烧室的密封性能，

　　避免高压缩比工况下出现燃气泄漏。气缸侧壁集成了安装支耳结构，支耳上的通孔用于将气缸整体固定在曲轴箱上，支耳的位置经过重心校核，能够抵消活塞高速往复运动产生的侧向振动，降低动力运行过程中的整机共振。气缸内壁为高精度工作曲面，是活塞往复运动的承载面，扫描模型完整还原了内壁的珩磨纹理特征，逆向建模时可直接参考该曲面进行公差修正，保证活塞环与缸壁的贴合度，减少窜气、机油消耗过大等问题。气缸侧面的腔体结构为扫气通道与排气通道的集成区域，扫气口的倾斜角度、开口面积直接影响缸内新鲜混合气的替换效率，排气口的位置则决定了发动机的配气相位，这些特征在扫描模型中均得到完整保留，可直接用于气道流场仿真分析，优化进排气效率提升动力输出。从安装边界来看，

　　该气缸的下部定位止口与曲轴箱安装位精准匹配，止口的配合公差为过渡配合，能够保证气缸与曲轴箱的同轴度，避免活塞运行过程中出现偏磨。气缸外部的散热鳍片结构经过空气动力学优化，鳍片的间距、高度、倾斜角度均针对赛道高速行驶时的迎面气流设计，能够在高负荷持续运行时快速导出缸内燃烧产生的热量，避免缸体温度过高导致的热变形、动力衰减甚至拉缸故障。在实际工程应用中，该扫描模型可用于多个方向的研发工作：对于赛车维修领域，可直接基于该模型进行失蜡铸造复刻替换配件，解决老旧赛道车型配件停产的问题；对于动力改装领域，可在该模型基础上调整缸径、气口位置、压缩比等参数，开发更大排量或者更高功率的改装气缸；对于教学与研发领域，

　　该模型完整还原了量产二冲程赛车气缸的所有结构特征，可作为二冲程发动机结构教学、逆向建模练习、有限元热应力分析的基础载体。需要注意的是，二冲程气缸的工作环境恶劣，缸壁承受高温高压燃气的反复冲击，同时活塞环在缸壁上高速滑动，因此在基于该模型进行二次设计时，需要重点考虑缸体材料的选择，通常采用高硅铝合金材质搭配内壁镀铬处理，兼顾轻量化与耐磨性能，同时安装螺栓的预紧力需要按照对角线顺序逐步加载，避免缸体受力不均产生变形，影响密封性能与活塞运行精度。
