CA6140车床用拉杆式双耳环气缸结构

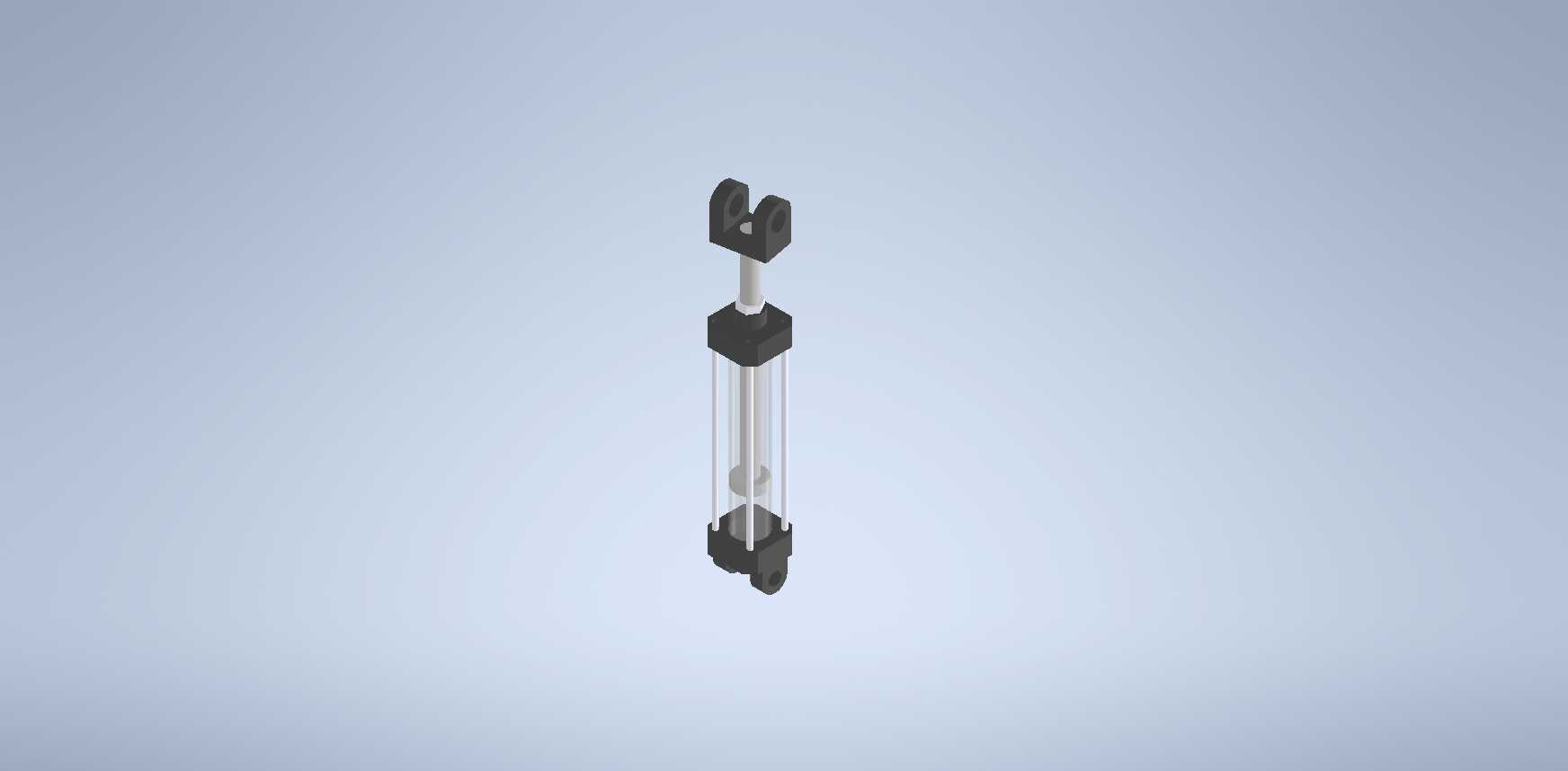

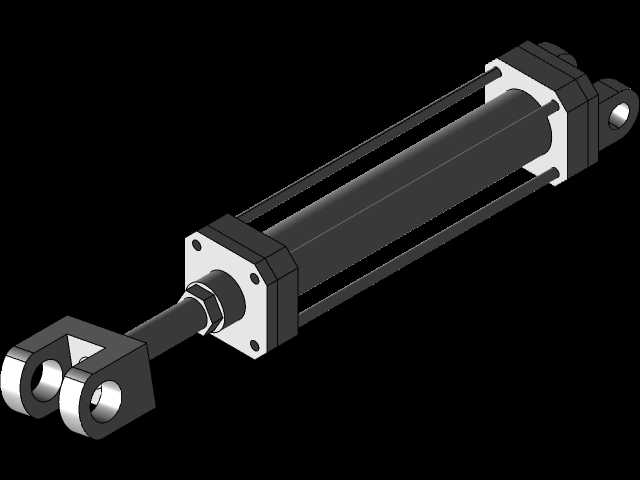

　　这款气缸是适配CA6140普通车床改造与配套使用的气动执行部件，在车床的自动化改造场景中，这类气缸常被用于完成工件的自动夹紧、刀架辅助换位、防护门自动开合、排屑机构推送等动作，替代原有手动操作环节，降低操作人员的重复劳动强度，同时提升车床工序间的动作响应速度与动作一致性。从结构设计来看，这款气缸采用了经典的拉杆式缸筒固定结构，四根对称布置的钢制拉杆将前端盖、缸筒、后端盖拉紧锁合，这种结构的优势在于缸筒加工难度低，装配时同轴度调整便捷，后期维护更换密封件时拆装效率高，适合车间现场的快速维保作业。缸体两端均采用双耳环铰接安装形式，前端活塞杆端的双耳环用于连接负载端的铰接支座，后端盖的双耳环则与设备机架的固定铰接座配合，这种安装方式允许气缸在动作过程中存在小幅度的摆动余量，能够抵消安装面的形位公差偏差，避免活塞杆承受额外的径向弯矩，大幅延长活塞杆与导向套、活塞密封件的使用寿命，尤其适合车床这类存在切削振动、安装基准难免存在微小偏差的工况。

　　从功能特性上看，该气缸为双作用气动执行件，通过换向阀控制压缩空气交替进入缸筒的无杆腔与有杆腔，即可推动活塞带动活塞杆完成伸出与缩回动作，输出的直线推拉力可根据供气压力进行适配调整，满足车床不同工位的负载需求。设计过程中，缸筒内壁采用了高精度珩磨处理，表面粗糙度控制在合理区间，能够降低活塞密封圈的滑动摩擦阻力，减少长期往复动作下的密封磨损，降低漏气故障概率。活塞杆表面做了硬化处理与防锈镀层，能够抵御车床加工环境中切削液、金属切屑的侵蚀，避免活塞杆表面出现锈蚀、拉痕，防止密封件被刮损导致的内泄、外泄问题。前端盖内部集成了导向套与防尘圈结构，导向套为活塞杆的往复动作提供精准的径向支撑，保证活塞动作过程中不会出现偏磨，防尘圈则可以刮除活塞杆表面附着的切屑碎屑、切削液残留、粉尘杂质，避免这些异物进入缸筒内部损伤密封与缸筒内壁。

　　在安装边界与尺寸适配方面，设计时充分考虑了CA6140车床原有安装空间的限制，缸体的外径尺寸、活塞杆伸出行程、两端耳环的铰接孔中心距、铰接孔内径都经过适配校核，既能够直接替换原有同规格的老旧气缸，也能够在车床自动化改造时直接匹配预先设计的安装支座，不需要对车床床身、相关机构进行额外的打孔、焊接改造，降低现场改造的施工量。两端铰接孔内预留了安装衬套的空间，实际装配时可以根据负载工况选配铜基石墨自润滑衬套或者滚动轴承衬套，进一步降低铰接部位的转动摩擦，减少动作过程中的卡滞风险。气缸的气口设置在端盖的合理位置，预留了标准管螺纹接口，能够直接匹配车间常规的气动管路接头，不需要额外制作转换接头，现场布管时可以根据走线方向选择合适的接管角度，避免管路与车床周边的刀架、拖板、护罩等部件产生运动干涉。

　　在实际车床应用场景中，这类气缸的动作行程匹配车床对应工位的动作需求，比如用于工件夹紧时，行程刚好满足卡盘夹紧机构的开合距离，不会出现行程过短导致夹紧不到位，或者行程过长导致机构碰撞的问题；用于防护门驱动时，伸缩速度可以通过配套的调速接头进行调节，实现防护门的平稳开合，避免高速动作产生的冲击与噪音。结构设计上没有冗余的复杂结构，所有零部件都采用行业通用的标准规格，密封件、导向套、拉杆等易损件都可以直接采购标准件替换，不需要定制特殊配件，能够大幅降低设备后期的维护成本与备件储备压力。缸体的外观做了氧化发黑处理，既能够提升缸体的防锈能力，也能够适配车床车间的工业环境，不容易被切削液、油污沾染后出现明显的锈蚀痕迹，长期使用后依然能够保持结构的完整性与动作可靠性。
