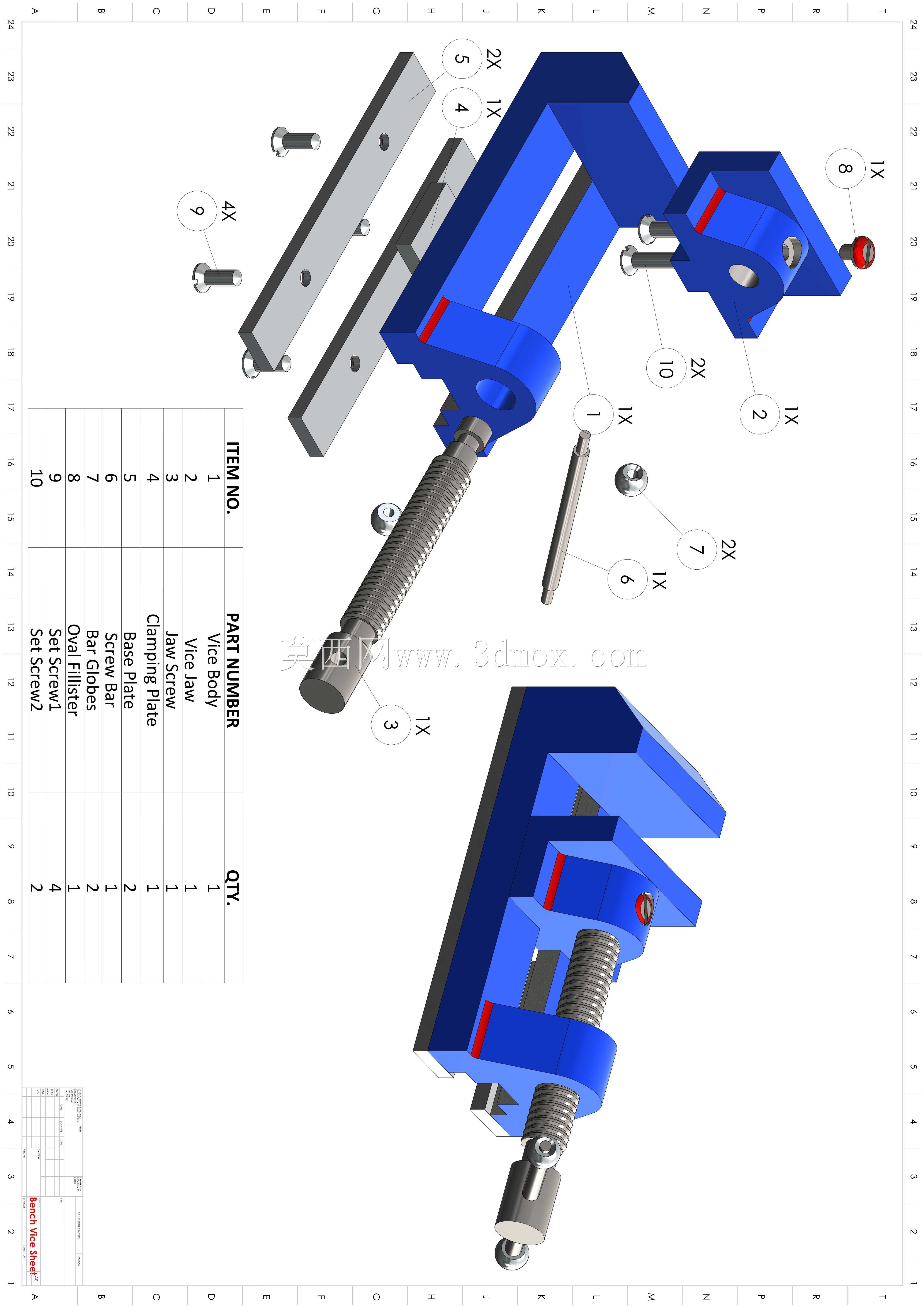

机加工车间用台式夹紧虎钳结构设计

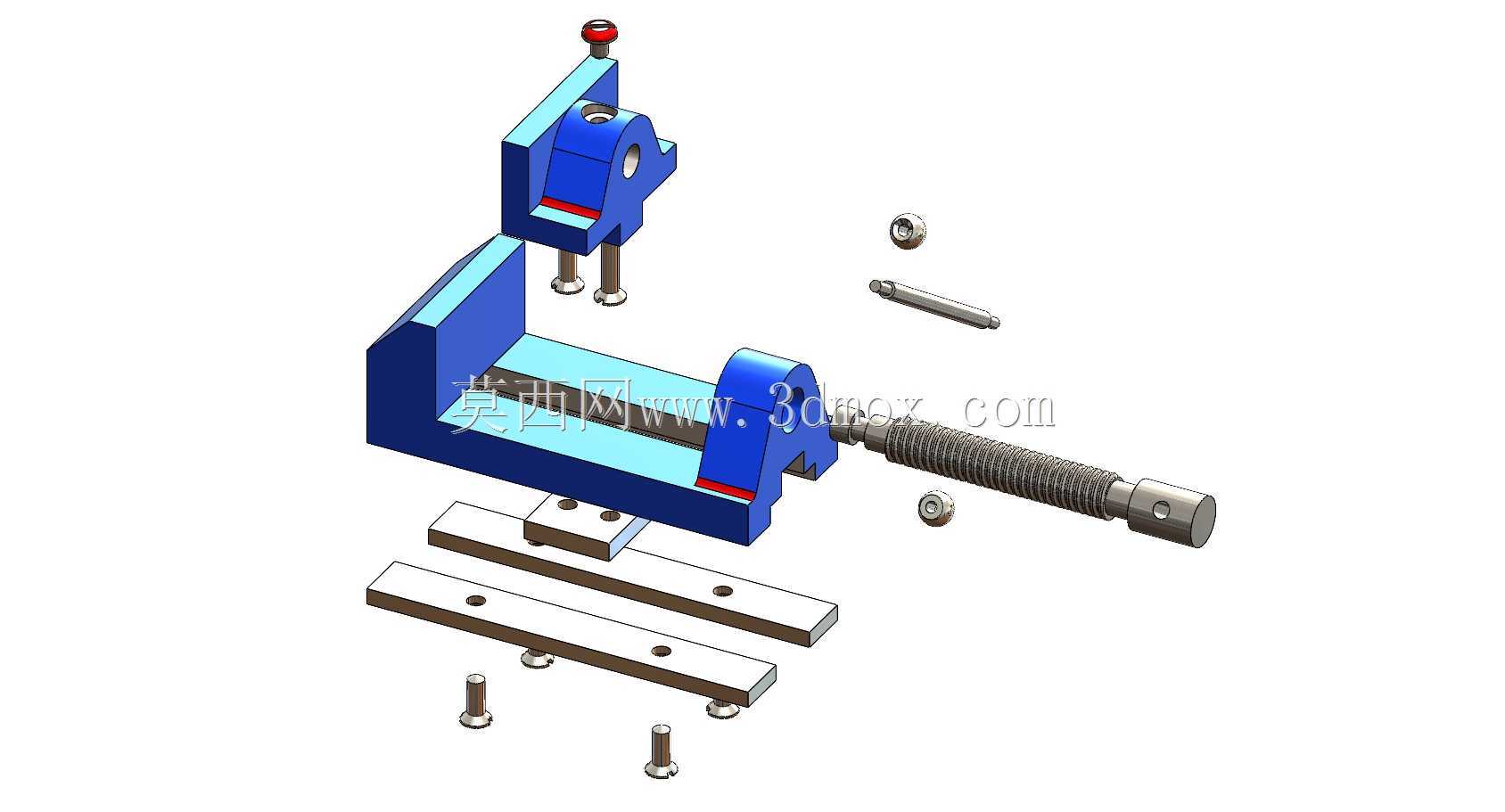

　　在机械加工、钳工装配、五金维修等一线生产场景中，台式虎钳是工位上出现频率最高的基础工装之一，几乎所有涉及工件固定的手工操作、机加工序都离不开这类夹紧装置。这款台式虎钳的整体结构围绕稳定装夹、操作便捷、刚性充足三个核心需求展开，没有冗余的装饰性结构，所有几何特征都服务于实际装夹功能。

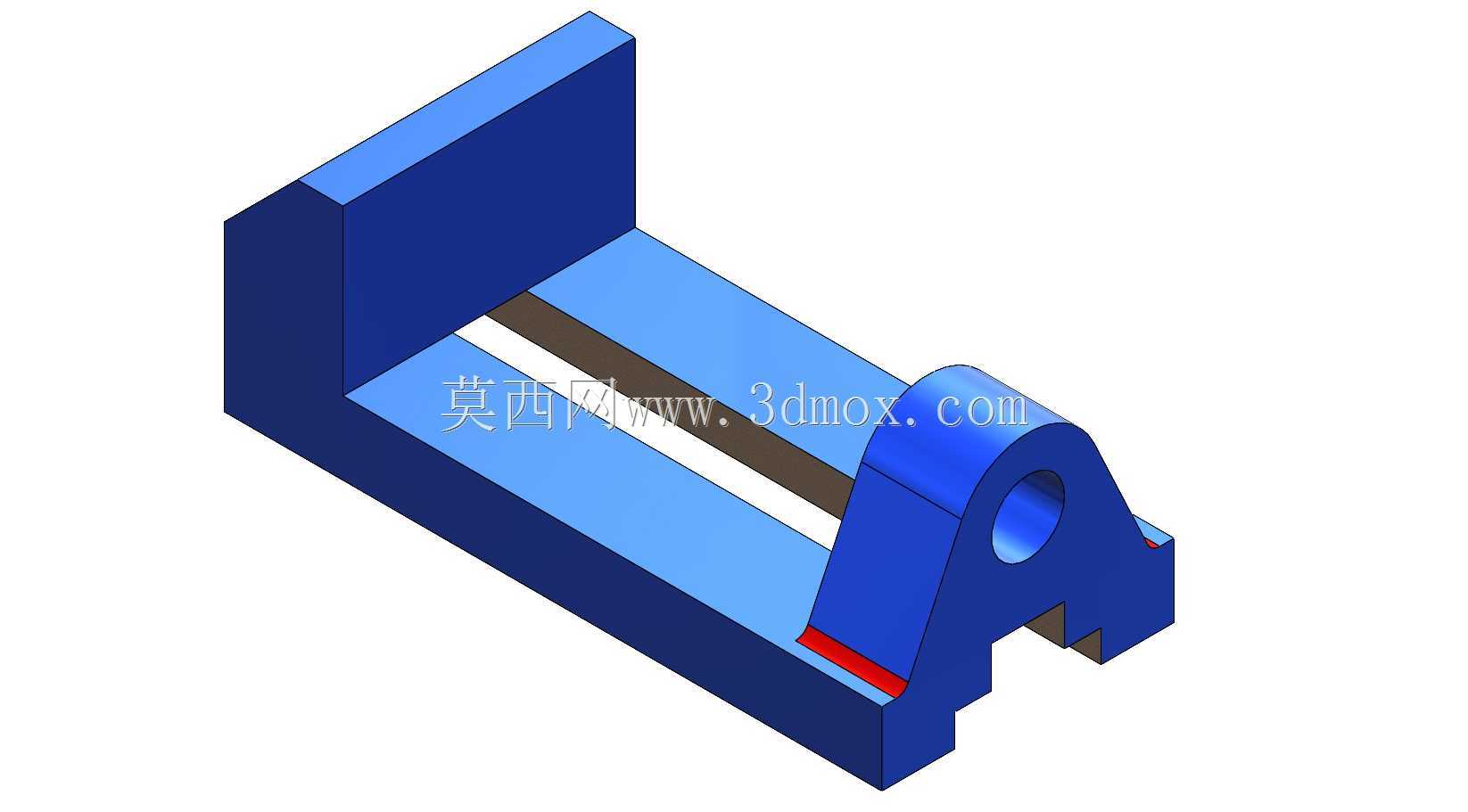

　　从安装边界来看，该虎钳底座采用带定位卡槽的一体式铸铁结构，底部预留的卡槽可直接卡接在标准工作台的T型槽内，无需额外制作过渡安装板，底座底面平面度公差控制在0.05mm以内，安装后可保证钳身整体与工作台面平行，避免装夹后工件出现倾斜偏差。整体外形长度适配常规工位的操作空间，钳口最大开口度覆盖常规小中型零件的装夹尺寸，既不会因开口过大导致钳身刚性下降，也不会因开口过小限制可装夹工件的范围。

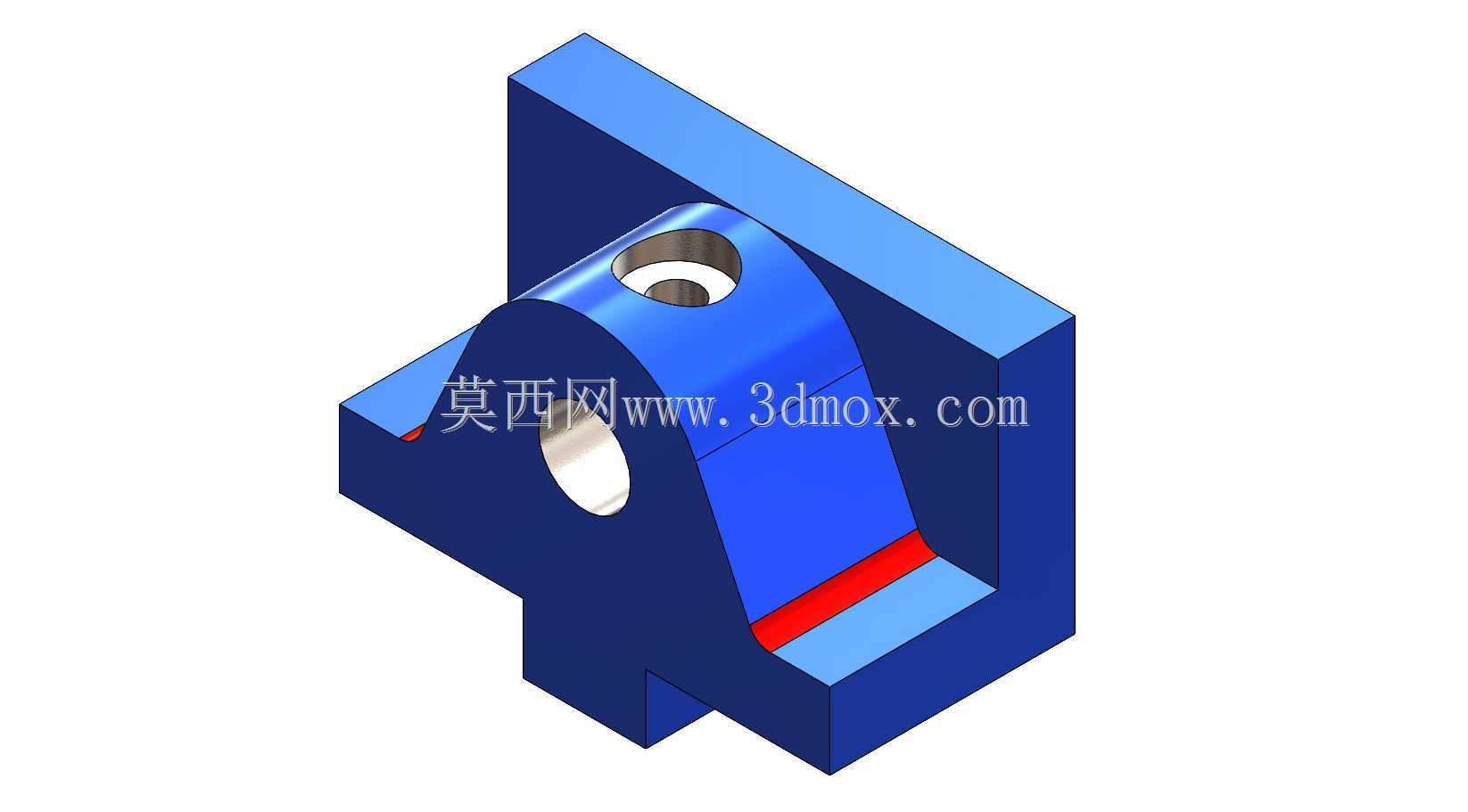

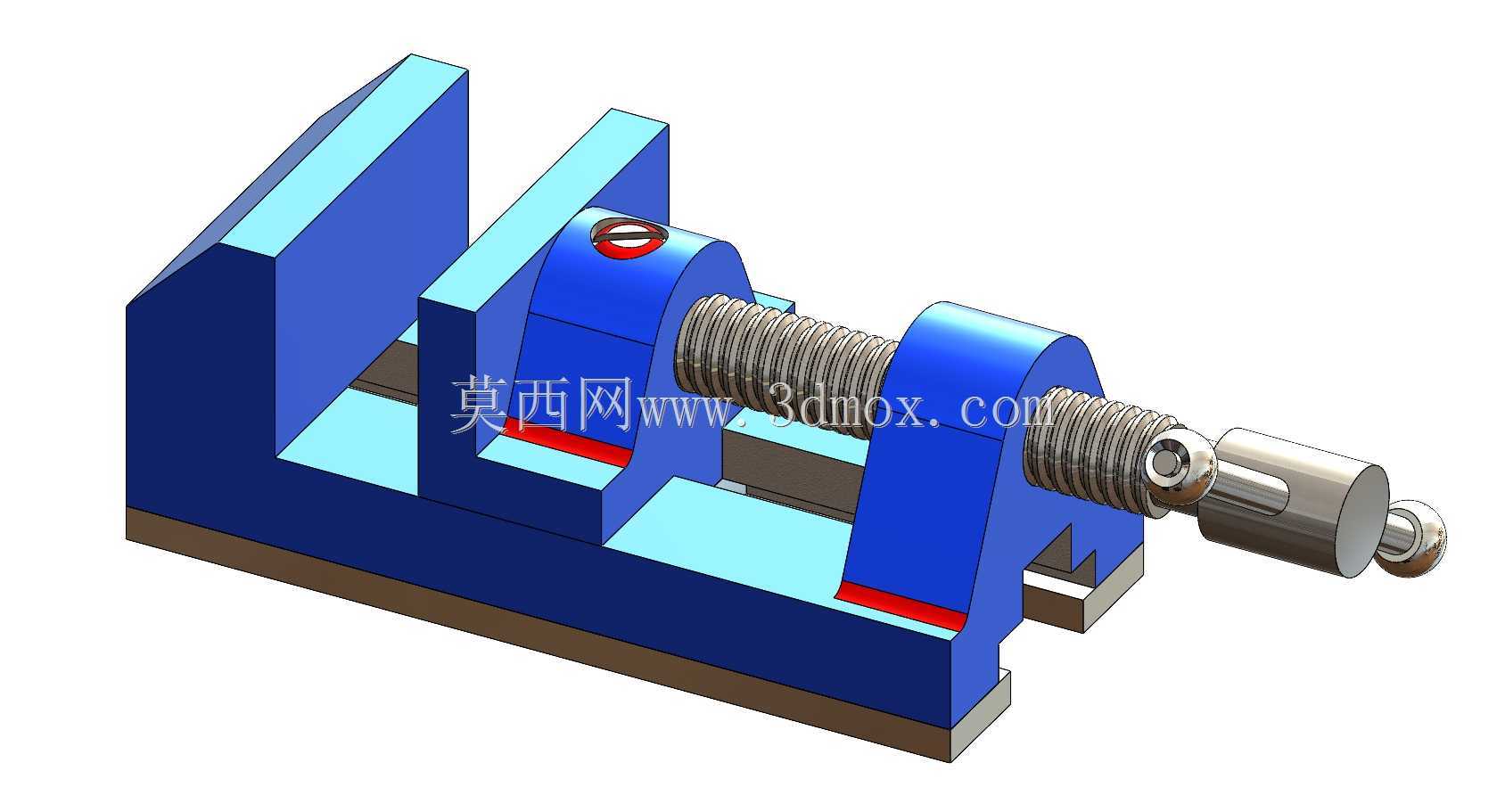

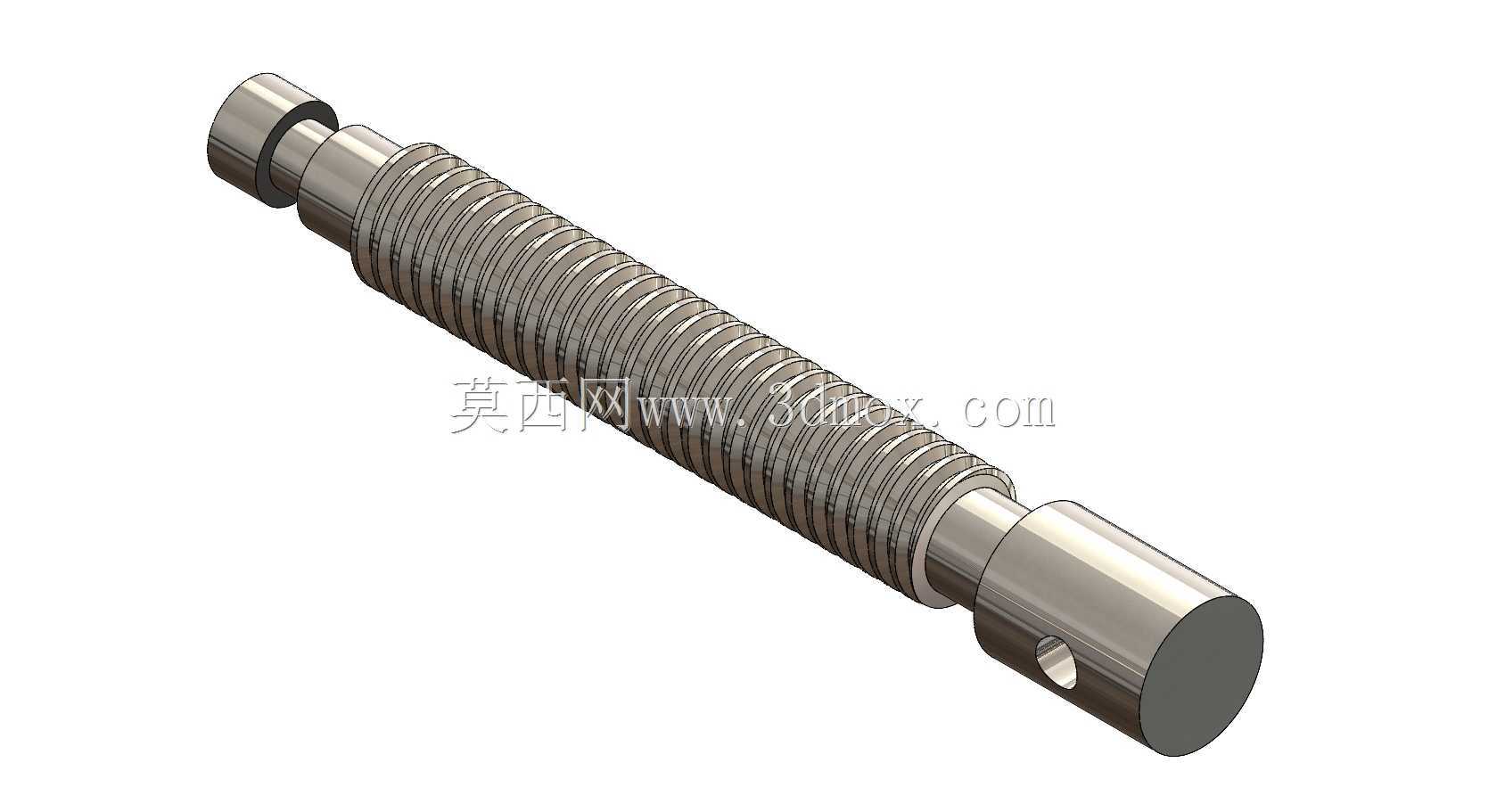

　　核心夹紧结构采用梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中受力均匀，夹紧时可提供足够的轴向推力，同时具备良好的自锁性能，夹紧后不会因加工过程中的振动出现松脱问题。活动钳身与底座之间采用矩形导轨配合，导轨面经过磨削加工，配合间隙控制在合理范围内，既保证活动钳身移动顺畅无卡滞，又能避免夹紧时钳身上翘，保证钳口的平行度。固定钳身与底座为一体式铸造结构，从根源上消除了装配间隙带来的刚性不足问题，可承受锯切、锉削、钻孔等工序产生的切削力，不会出现钳身变形或移位。

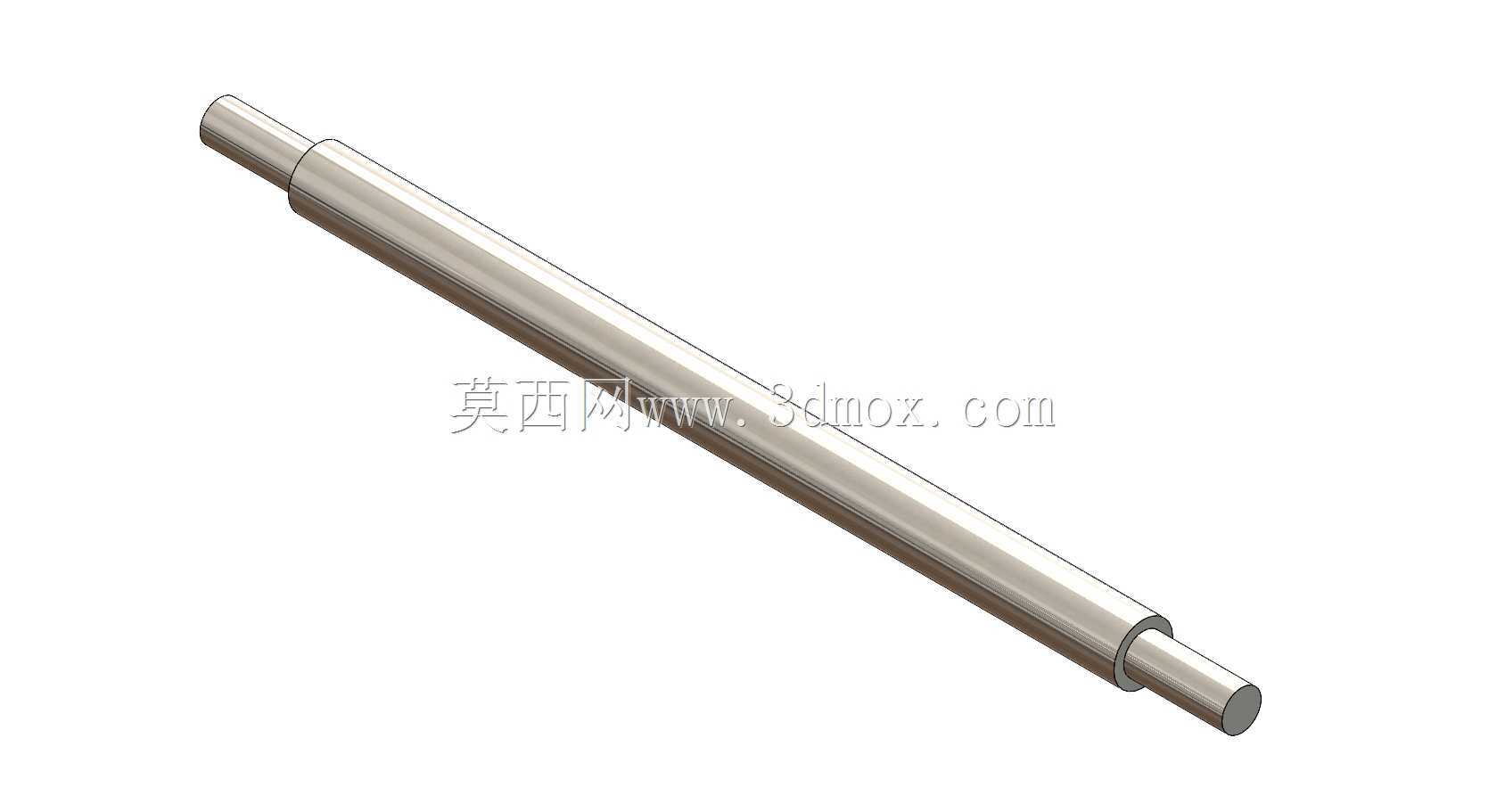

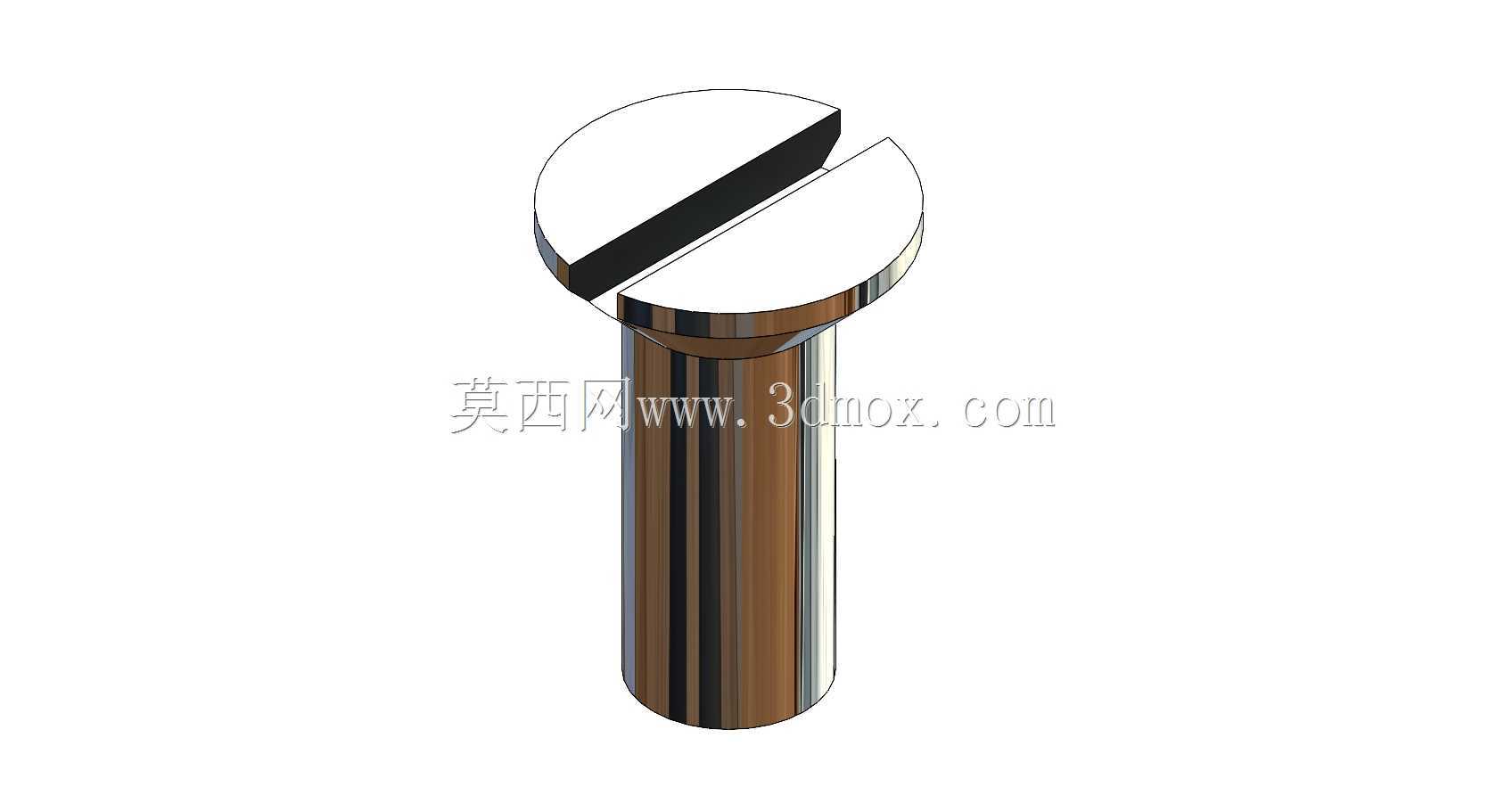

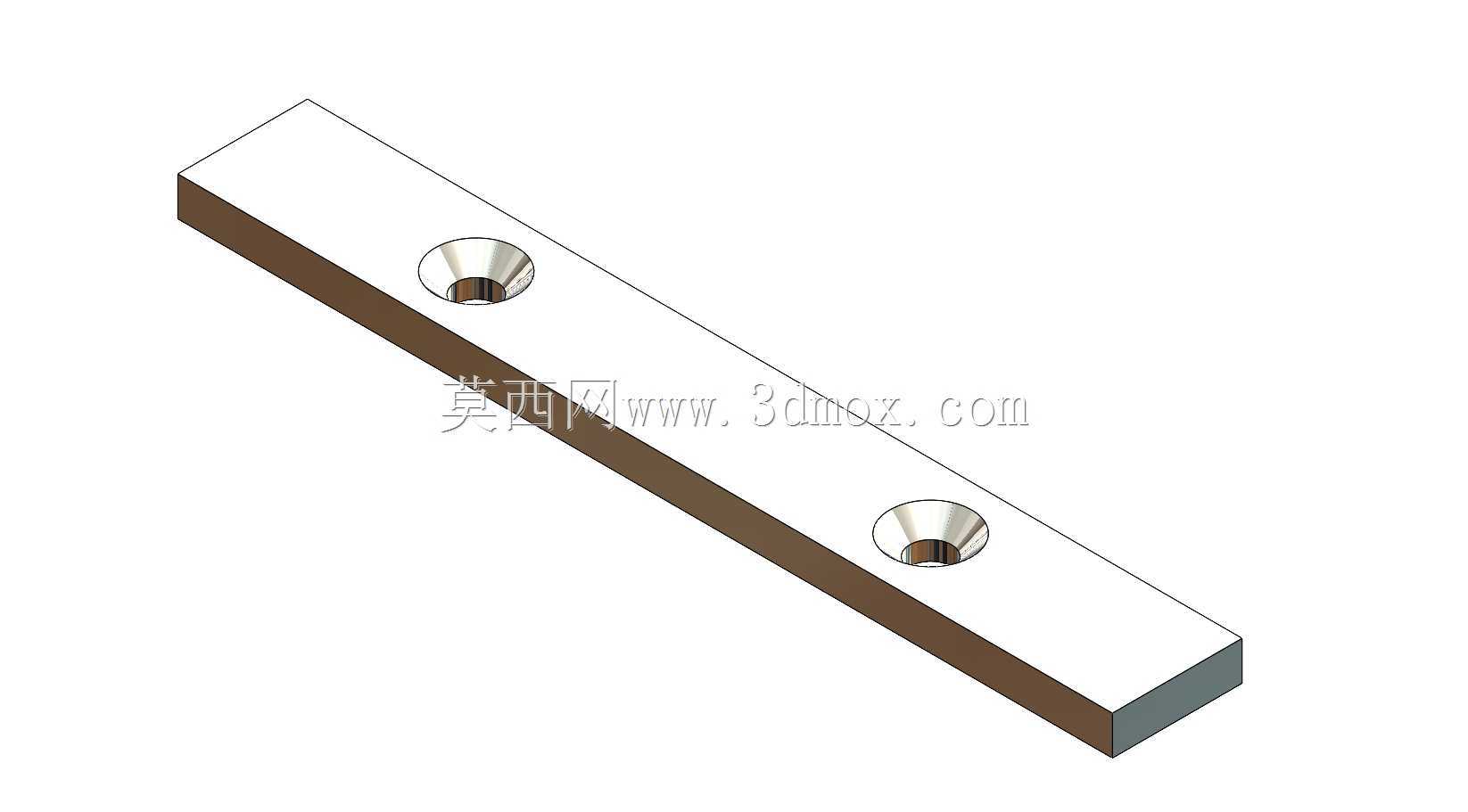

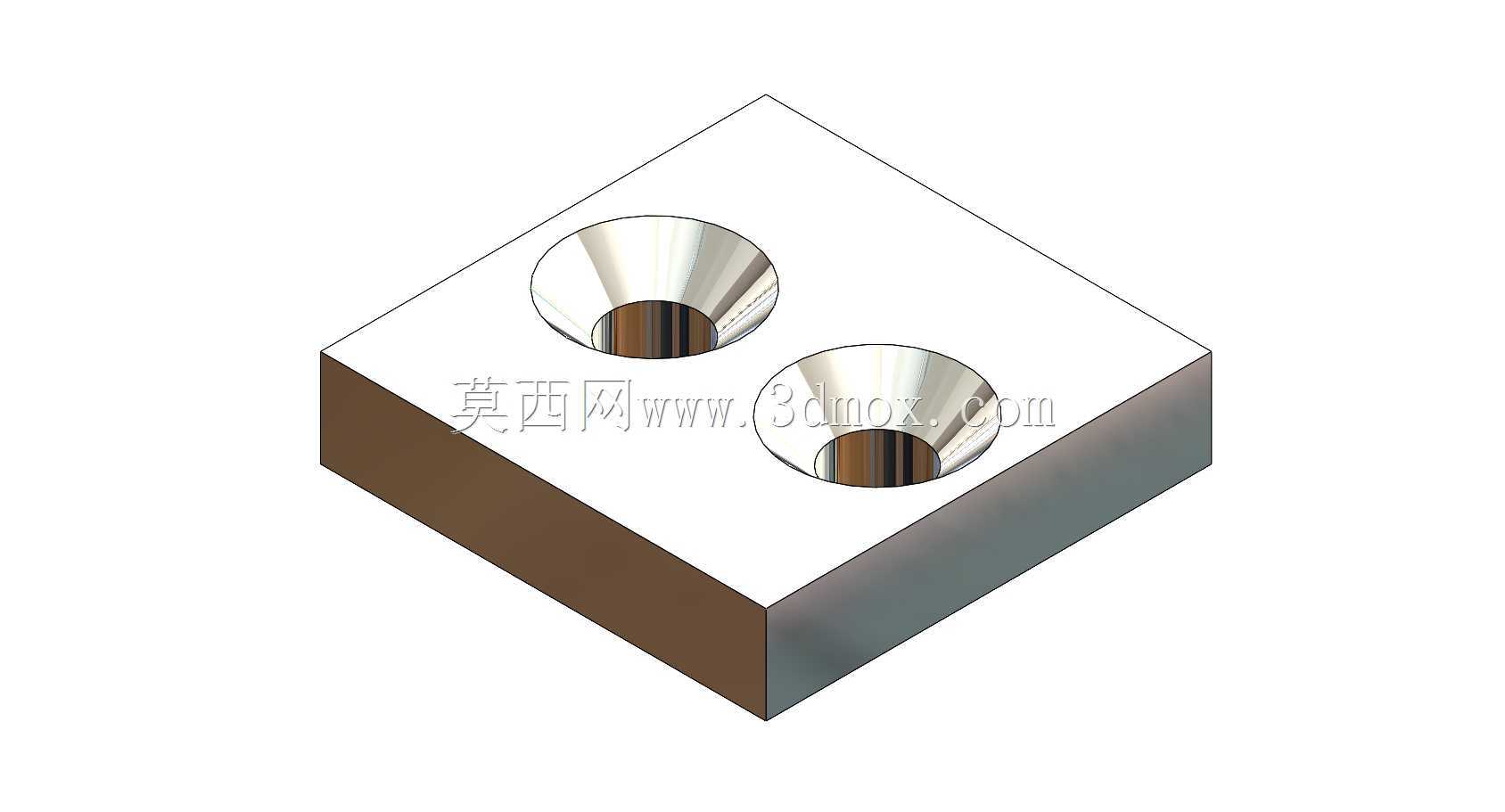

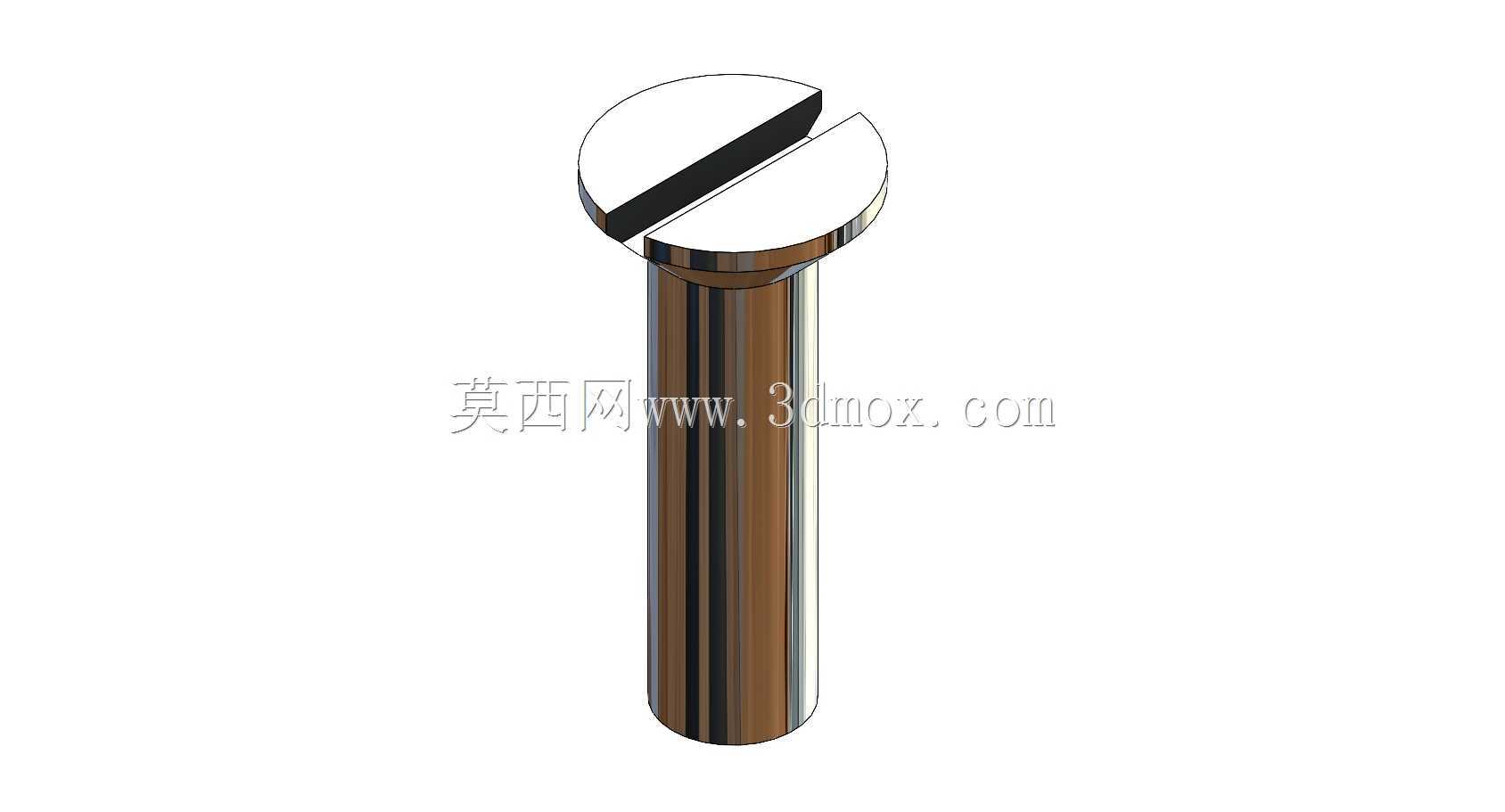

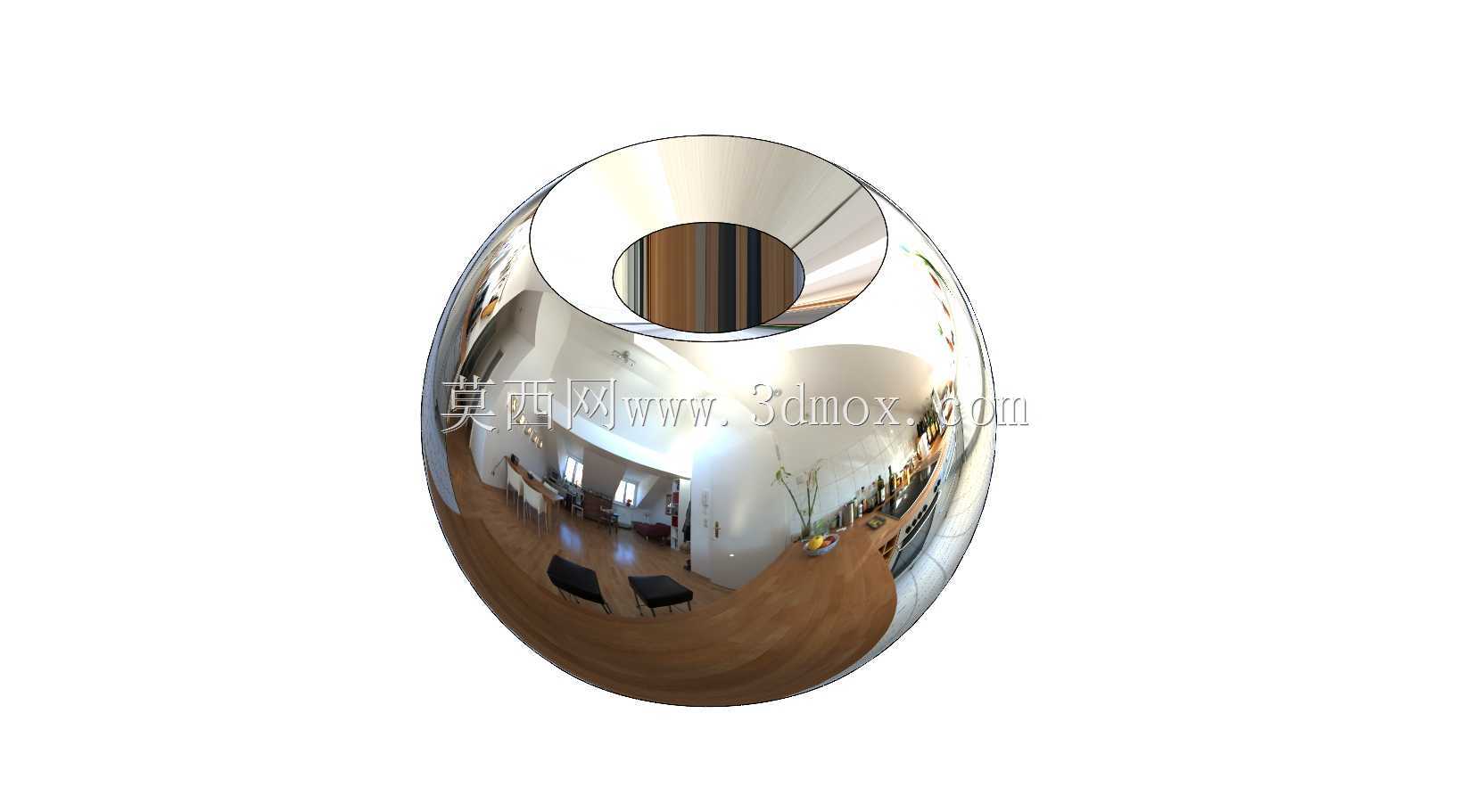

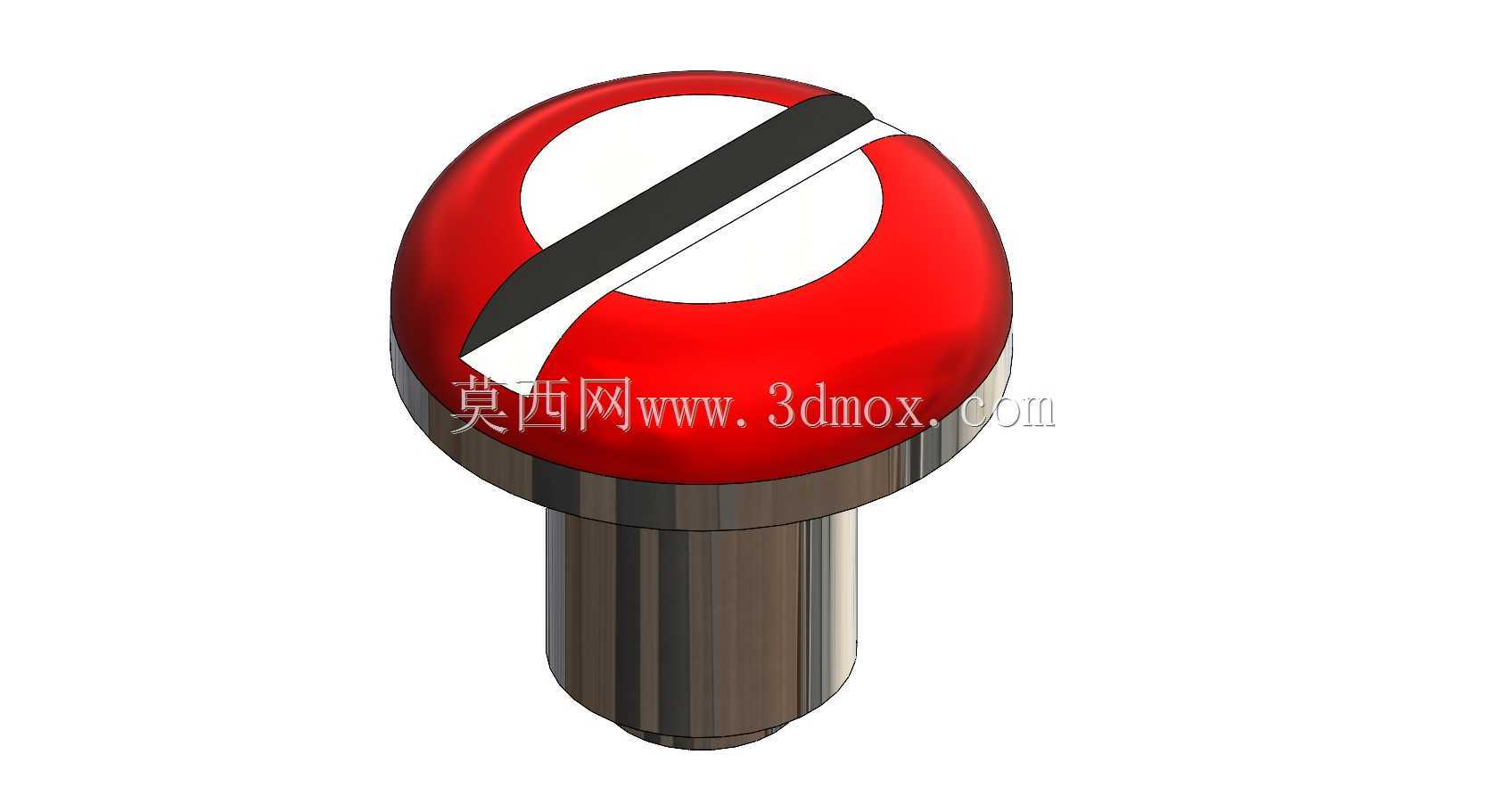

　　钳口部分采用可更换式设计，钳口板通过内六角螺钉固定在钳身上，表面加工有交叉网纹，可增大与工件接触面的摩擦力，装夹光滑表面工件时不易打滑；针对不同材质的装夹需求，还可更换带软质垫层的钳口板，避免夹伤铜、铝等软金属工件或已加工完成的光洁表面。钳身尾部的操作手柄采用穿杆式结构，可根据夹紧力需求调整手柄的力臂长度，需要大夹紧力时可接长手柄增大力矩，日常轻载装夹时直接转动短端即可快速开合，操作效率更高。

　　从实际应用场景来看，这类虎钳不仅适用于钳工工位的手工锉削、锯切、攻丝工序，也可固定在钻床、小型铣床的工作台上，承担轻载切削加工的工件装夹任务，甚至在设备维修、样品装配、五金DIY等场景下也能发挥作用。设计过程中充分考虑了长期使用的维护性，梯形螺杆与螺母之间预留了润滑注油孔，定期加注润滑脂即可降低传动磨损，延长使用寿命；所有易损件如钳口板、传动螺母都采用可拆结构，出现磨损后无需更换整个钳身，仅更换对应配件即可恢复精度。

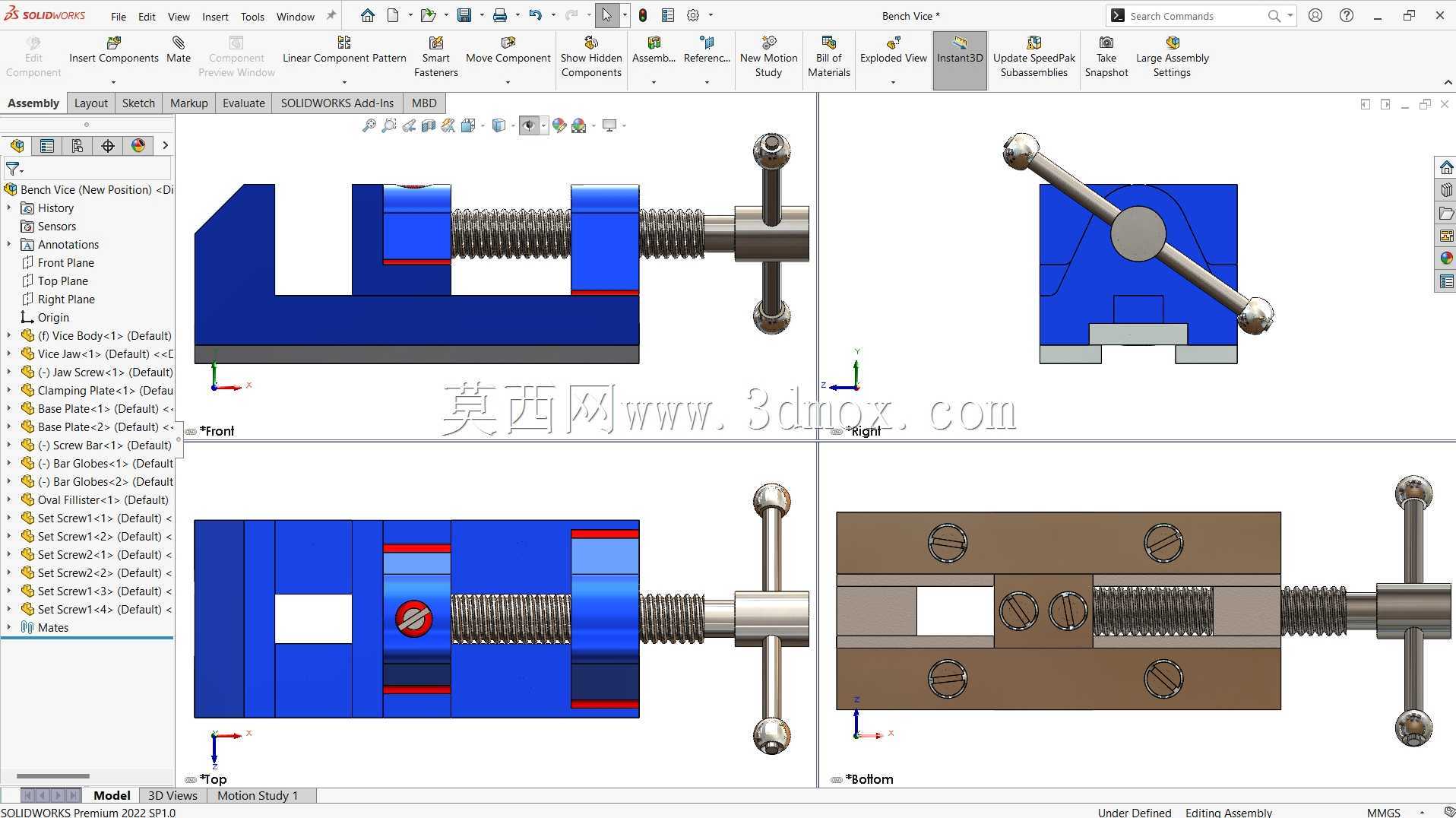

　　结构建模过程中，对各配合面的公差进行了匹配设定：导轨配合面采用间隙配合，保证活动钳身移动灵活；螺杆与螺母的传动配合采用适中的配合公差，既避免间隙过大导致的夹紧空程，也防止公差过紧出现传动卡滞；钳口安装面与钳身底面的垂直度、两钳口闭合后的平行度都按照工装夹具的通用精度要求设定，可满足常规机加工与装配的精度需求。整体结构没有采用复杂的特殊零件，所有零部件都可通过常规的车、铣、磨、钻工序加工完成，加工工艺性良好，适合小批量生产或机修车间自制。
