1UZ型V8发动机活塞结构设计

　　在大排量V型八缸内燃机的动力总成设计中，活塞作为燃烧室核心往复运动部件，其结构合理性直接决定整机动力输出上限、运行可靠性与服役寿命，本次呈现的活塞结构针对1UZ机型的高转速、大扭矩输出特性做了针对性结构优化，完全适配该机型的量产装配与改装升级需求。从实际应用场景来看，这类活塞主要搭载于大排量自然吸气V8汽油机，覆盖乘用豪华车、动力改装、小型船舶动力、固定式发电机组等多个使用场景，在高负荷持续运转工况下，需要承受燃烧室内最高超百巴的爆发压力，同时在每分钟数千次的往复运动中完成进气压缩、做功传递、排气协同的全流程动作，是将燃料化学能转化为曲轴旋转机械能的核心传力部件。

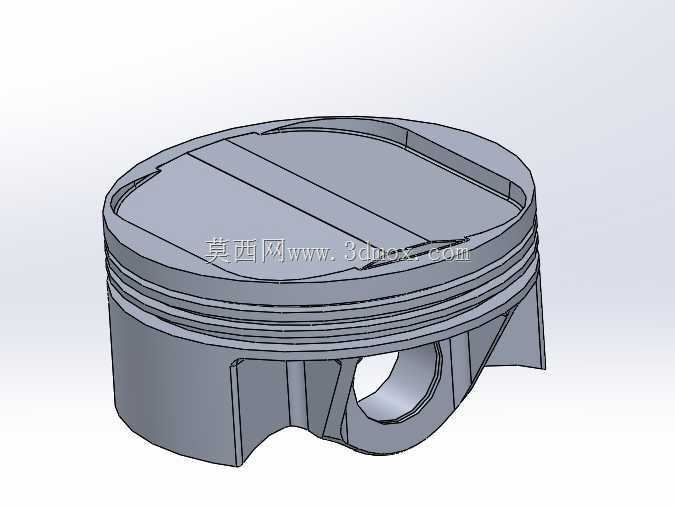

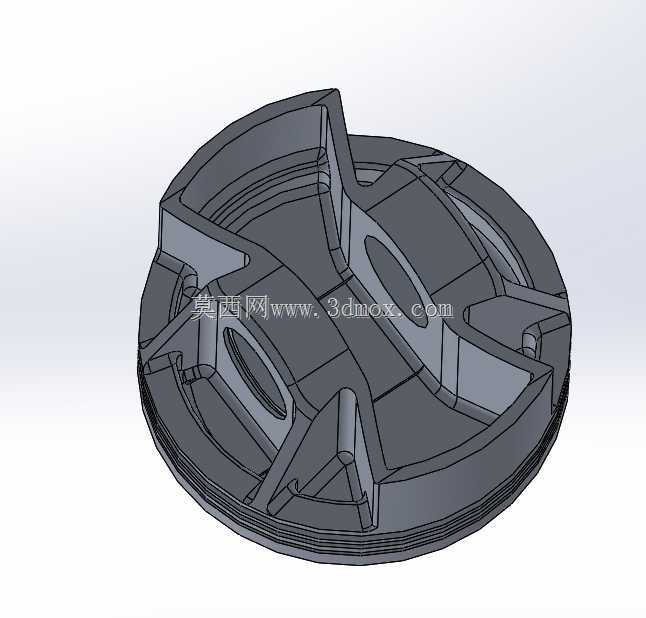

　　从功能特性来看，该活塞顶部采用适配1UZ机型燃烧室的凹坑轮廓设计，能够精准匹配缸盖的气门布置与燃烧室挤气区域，在压缩行程末端形成合理的挤流紊流，提升油气混合均匀度，避免爆震风险；头部设置多道环槽，分别适配气环与油环的安装，气环负责密封燃烧室高压燃气，避免压缩压力泄漏影响动力输出，油环则负责刮除缸壁多余润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油损耗。活塞销座部位做了加厚加强处理，通过优化的加强筋结构连接裙部与销座，能够将活塞销传递的爆发压力均匀分散到整个活塞本体，避免局部应力集中造成销座开裂失效。裙部采用型线优化设计，并非正圆结构，而是根据热膨胀特性做了异型修正，在冷态下保留合理装配间隙，热机状态下裙部膨胀后能够与缸壁保持均匀贴合，既避免冷启动敲缸，又防止热态下活塞卡滞在缸筒内。

　　设计过程中需要平衡多重矛盾需求：首先是轻量化与结构强度的平衡，活塞往复运动的惯性力随转速平方增长，过大的活塞重量会提升曲轴连杆机构的负荷，加剧高速振动与轴承磨损，因此在非承力区域做了合理的减薄处理，同时在销座、环岸、裙部传力路径上保留足够壁厚，配合加强筋结构实现强度冗余与重量控制的最优解。其次是热管理设计，活塞顶部直接接触高温燃烧气体，最高瞬时温度超两千摄氏度，环岸区域的温度分布直接影响活塞环的密封性能与使用寿命，设计时通过环槽位置优化、裙部导热路径设计，将活塞吸收的热量通过活塞环、活塞销两个路径分别传递到缸壁与连杆，最终通过冷却系统带走热量，避免活塞顶部过热造成材料强度下降、积碳堆积甚至熔顶失效。

　　从尺寸与安装边界来看，该活塞缸径适配尺寸为87.5mm，压缩高度设定为30mm，压缩高度作为活塞核心安装参数，直接决定活塞销孔中心线到活塞顶部的距离，这个尺寸需要严格匹配连杆长度、曲轴行程、缸体高度等整机参数，一旦尺寸偏差会直接影响发动机压缩比，甚至出现气门碰撞活塞顶的严重故障。活塞销孔的直径、同轴度、表面粗糙度都有严格公差要求，与活塞销采用合适的配合间隙，保证工作状态下能够自由转动同时避免过大的冲击噪音。裙部的最大外径需要与缸筒内径保持合理配合间隙，间隙过大会造成活塞敲缸、机油消耗过高，间隙过小则会在热态下出现拉缸故障。在实际装配场景中，该活塞需要与对应尺寸的活塞环、活塞销、卡簧配套使用，安装时需要注意活塞顶部的朝向标记，保证燃烧室凹坑与气门避让坑的位置与缸盖气门位置完全对应，同时活塞环的开口位置需要按照工艺要求错开，避免开口对齐造成燃气泄漏、机油上窜。针对改装场景的使用需求，该活塞的结构强度预留了一定的动力提升冗余，能够承受适度增压后的更高爆发压力，相比原厂铸造活塞有更好的抗疲劳性能，适合动力升级后的高负荷使用场景。在建模过程中，所有结构特征都严格按照实际加工工艺要求设计，环槽的倒角、销孔的卸载槽、裙部的减重凹坑都符合量产加工的工艺可行性，不存在无法脱模、无法机加工的不合理结构，能够直接用于后续的工程出图、工艺编制与样件试制。
