50mm立方体Lidinoid多孔晶格结构件

　　在轻量化结构设计、增材制造工艺验证、缓冲吸能构件开发的场景中，这类三周期极小曲面衍生的Lidinoid晶格结构，是近年结构工程师做功能梯度材料设计时常用的基础构型。不同于常规的桁架类晶格、蜂窝类点阵结构，Lidinoid构型的曲面过渡全程无尖锐折角，所有连通孔隙的曲率连续变化，不存在应力集中的棱边节点，不管是做金属选区激光熔化成型，还是光固化树脂打印，都能大幅减少支撑添加量，降低成型过程中翘曲、层间开裂的风险，成型后的构件表面质量更均匀，后处理打磨的工作量也能压缩近四成。

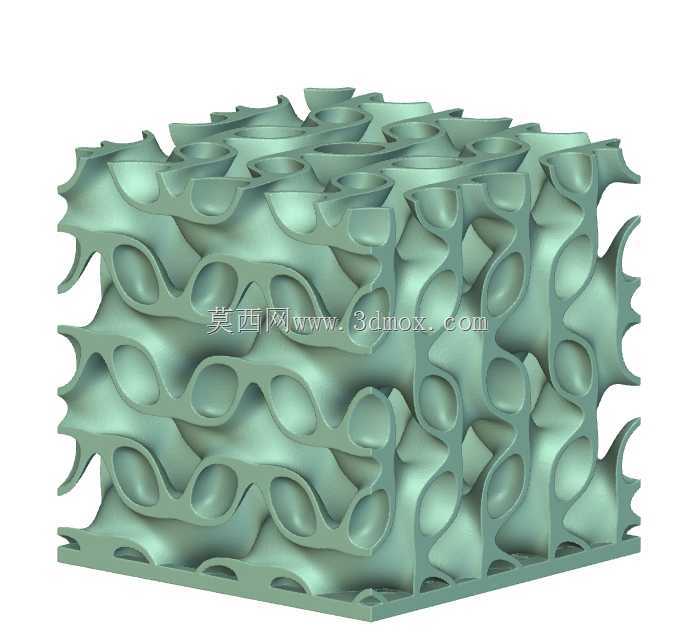

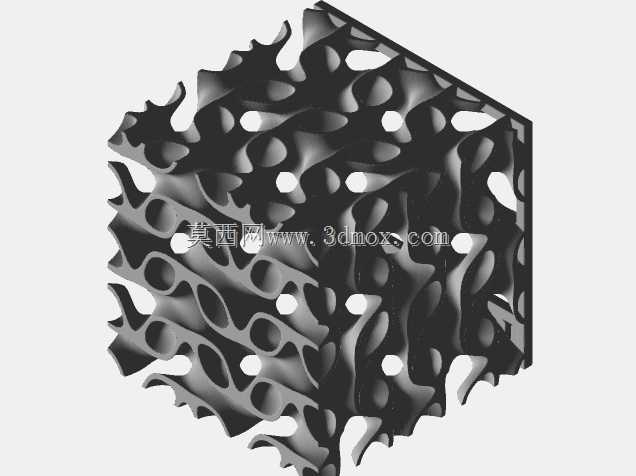

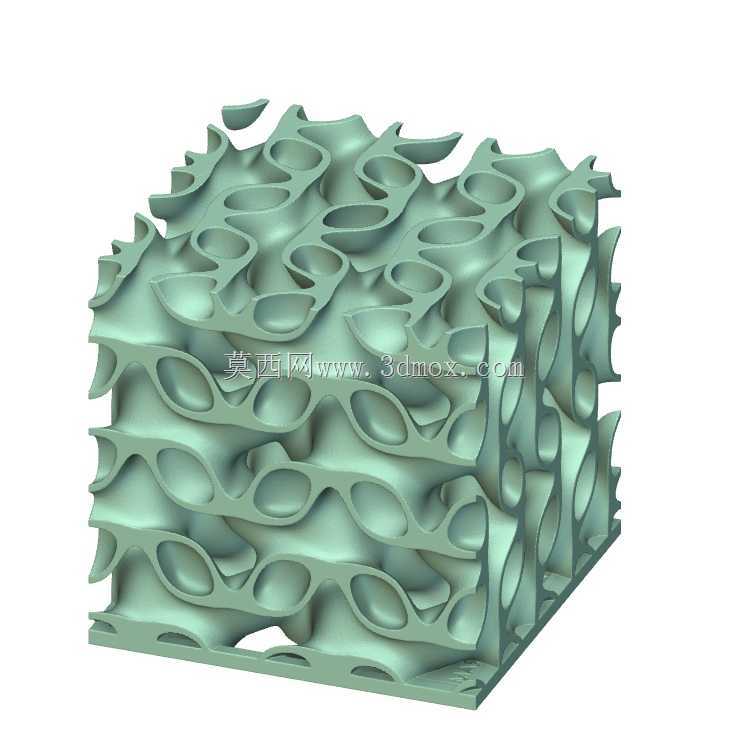

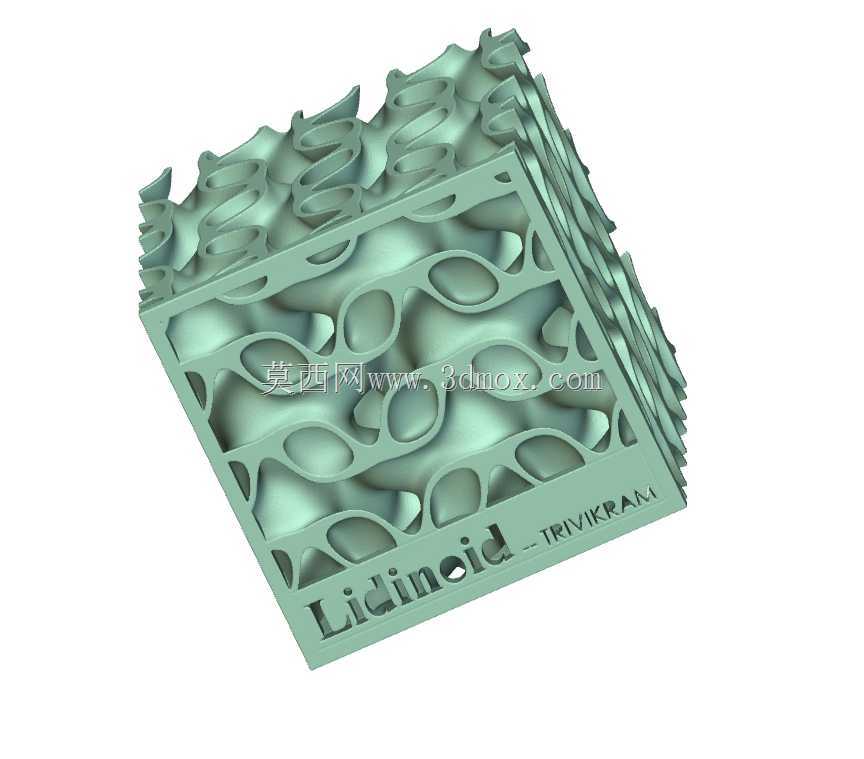

　　这个结构件的外轮廓为严格的505050mm正立方体，六个外端面都做了0.8mm厚度的实体封边处理，封边与内部晶格曲面做了G2连续过渡，不存在连接断层，安装时可以直接贴合相邻构件的平面，不需要额外做适配的连接面加工。内部的Lidinoid晶格单元采用均匀壁厚设计，单胞尺寸控制在5mm，整体孔隙连通率达到100%，没有封闭的内腔死角，既可以作为轻量化承载构件的填充芯层，也能作为换热结构的流道载体，流体在内部孔隙中流动时会被连续曲面不断分流扰流，换热效率比直孔流道结构高出不少，同时流动阻力不会出现陡增的情况。

　　做这个结构的三维建模时，核心是把控极小曲面方程的参数阈值，不能出现曲面自交、壁厚不均的问题，所有晶格单元的衔接处要保证壁厚一致，避免局部过厚导致打印时出现应力积聚，或是局部过薄导致成型后强度不足。从实际工程应用的角度看，这类结构可以直接嵌入到工装夹具的非承载区域做减重填充，在保证整体刚性不下降的前提下，能把构件整体重量降低60%以上；也可以作为缓冲吸能块的核心结构，受冲击载荷时，连续曲面会逐层均匀溃缩，不会像桁架晶格那样出现瞬间的应力崩塌，吸能过程更平稳，适合用在精密设备的隔振安装座、运输包装的缓冲衬垫等场景。

　　在安装边界的适配性上，这个立方体构件的六个面都为标准平面，形位公差控制在0.1mm以内，可以直接通过平面粘接、螺栓压合的方式和其他构件组装，不需要额外设计定位结构，也可以根据实际使用需求，在封边层直接加工螺纹孔、定位销孔，不会破坏内部晶格的整体连续性。如果用于生物医疗领域的植入体原型验证，这种全连通的孔隙结构也能满足组织长入的孔隙率要求，均匀的曲面结构也能减少植入后的应力遮挡问题。不同于其他需要拼接组装的晶格构件，这个模型是整体一体化生成的，不存在拼接缝隙，结构完整性更好，不管是做力学仿真验证，还是直接打印做实物测试，都不需要额外做几何修复，导入仿真软件或者切片软件时不会出现破面、非流形几何的问题，能大幅减少前期模型处理的时间成本。在做承载性能测试时，这种结构的各向力学性能更均匀，不会像单向蜂窝结构那样出现明显的各向异性，不管是从哪个方向施加载荷，都能保持稳定的力学响应，适合用于多向受力的复杂工况场景。
