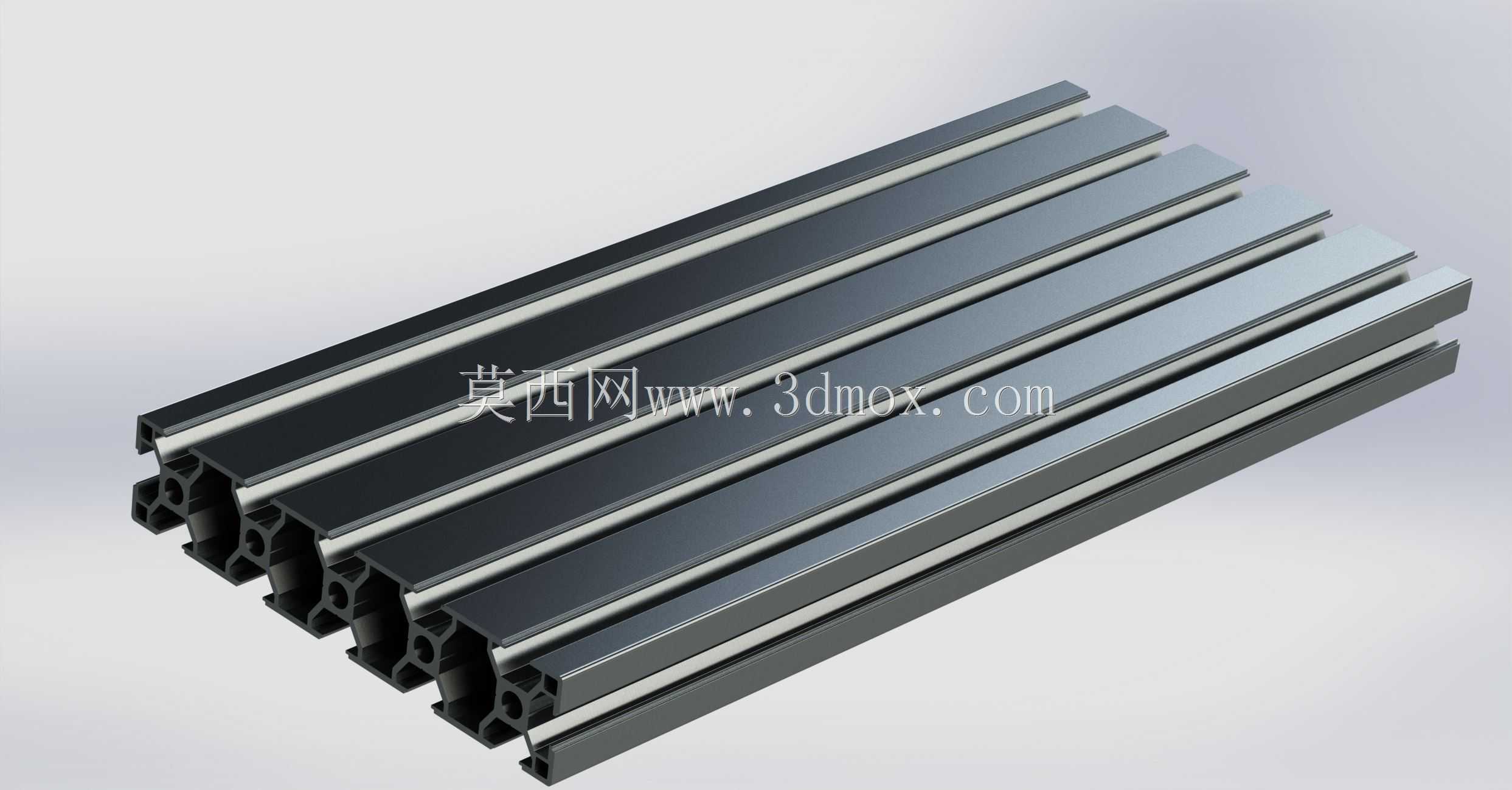

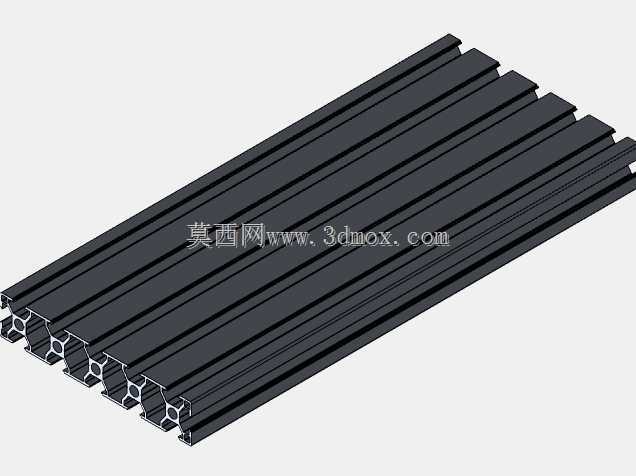

30x150x300规格工业T型铝型材结构

　　这款T型截面的铝挤型材，截面宽度150mm、厚度30mm，单根定尺长度300mm，是工业设备机架搭建场景里常用的标准构件，日常多用于小型自动化工作站的侧装支撑、机床外围防护栏的横向承力梁、检测设备台面的侧边定位条，也可作为输送线侧边的导轨安装基座使用。从结构设计来看，型材沿长度方向均匀分布多组T型滑槽，槽口尺寸适配行业通用的M6、M8方头螺栓，安装时无需在型材本体上额外打孔攻丝，只需将螺栓头滑入槽内调整到对应位置，即可锁紧固定各类外接附件，大幅降低现场装配的加工工作量。型材内部设计有连续的中空加强筋结构，在保证整体抗弯、抗扭刚度的前提下，尽可能降低型材自身重量，相比同尺寸的钢制焊接构件，重量可降低60%以上，

　　同时铝型材表面经阳极氧化处理，具备良好的耐锈蚀性能，在车间多油污、多切削液飞溅的工况下，无需额外做表面涂装即可长期使用。设计这款型材结构时，重点考量了安装边界的适配性：型材两侧的滑槽中心距严格匹配行业通用的安装孔位标准，相邻两根型材拼接时，可通过配套的角槽连接件直接实现90度垂直连接，拼接后端面平面度公差可控制在0.2mm以内，满足多数设备机架的装配精度要求；型材端部可直接加装端盖封板，也可配合脚轮、调节脚座实现整机的支撑与水平调节，单根300mm长度的型材可直接作为小型设备的竖向支撑腿使用，无需额外裁切。在实际设备应用中，这类T型铝型材的优势在于模块化组合能力，设计人员可根据设备的实际布局需求，灵活裁切不同长度的型材段，

　　搭配对应的连接件快速搭建出所需的机架结构，相比传统的方管焊接机架，不仅装配周期更短，后期设备改造调整时也可随意拆装重组，不会像焊接结构那样出现拆解即报废的问题。另外型材的滑槽结构还可灵活安装传感器安装支架、管线槽、防护门板等附件，设备布线时可将线缆直接藏入型材槽内配合盖板遮盖，让整体设备外观更整洁，同时避免线缆外露被工件剐蹭造成损坏。从受力特性来看，这款150宽度的T型型材，垂直于安装面方向的抗弯承载力足够支撑中小型设备的台面负载，单根作为横向梁使用时，300mm跨距下可承受不超过80kg的均布载荷，完全满足多数轻型工业设备的机架承重需求，设计建模时严格还原了型材的槽口细节、内部筋位结构以及端面的尺寸公差，可直接用于设备机架的整体装配干涉检查，也可导出工程图用于后续的型材下料加工参考。
