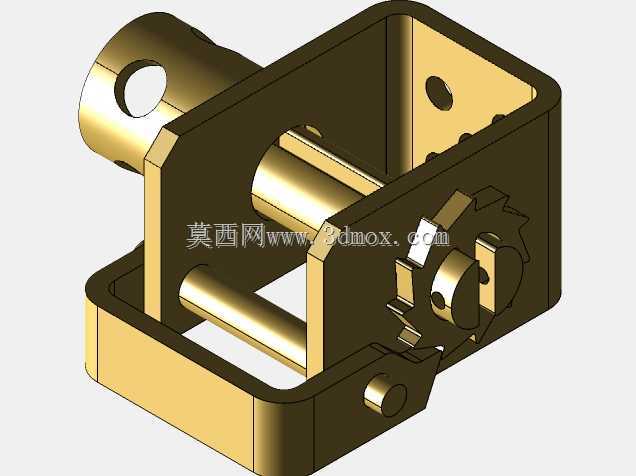

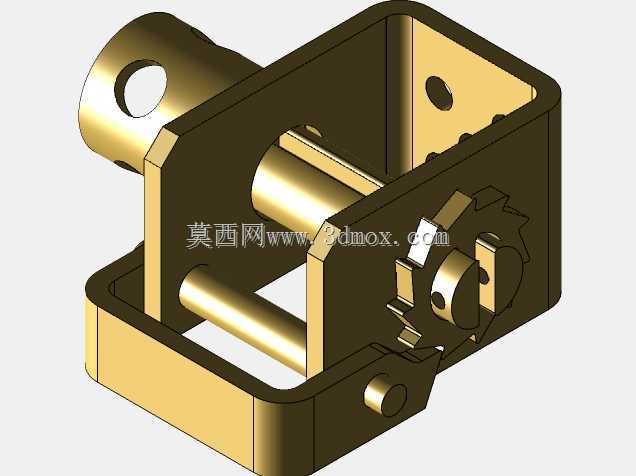

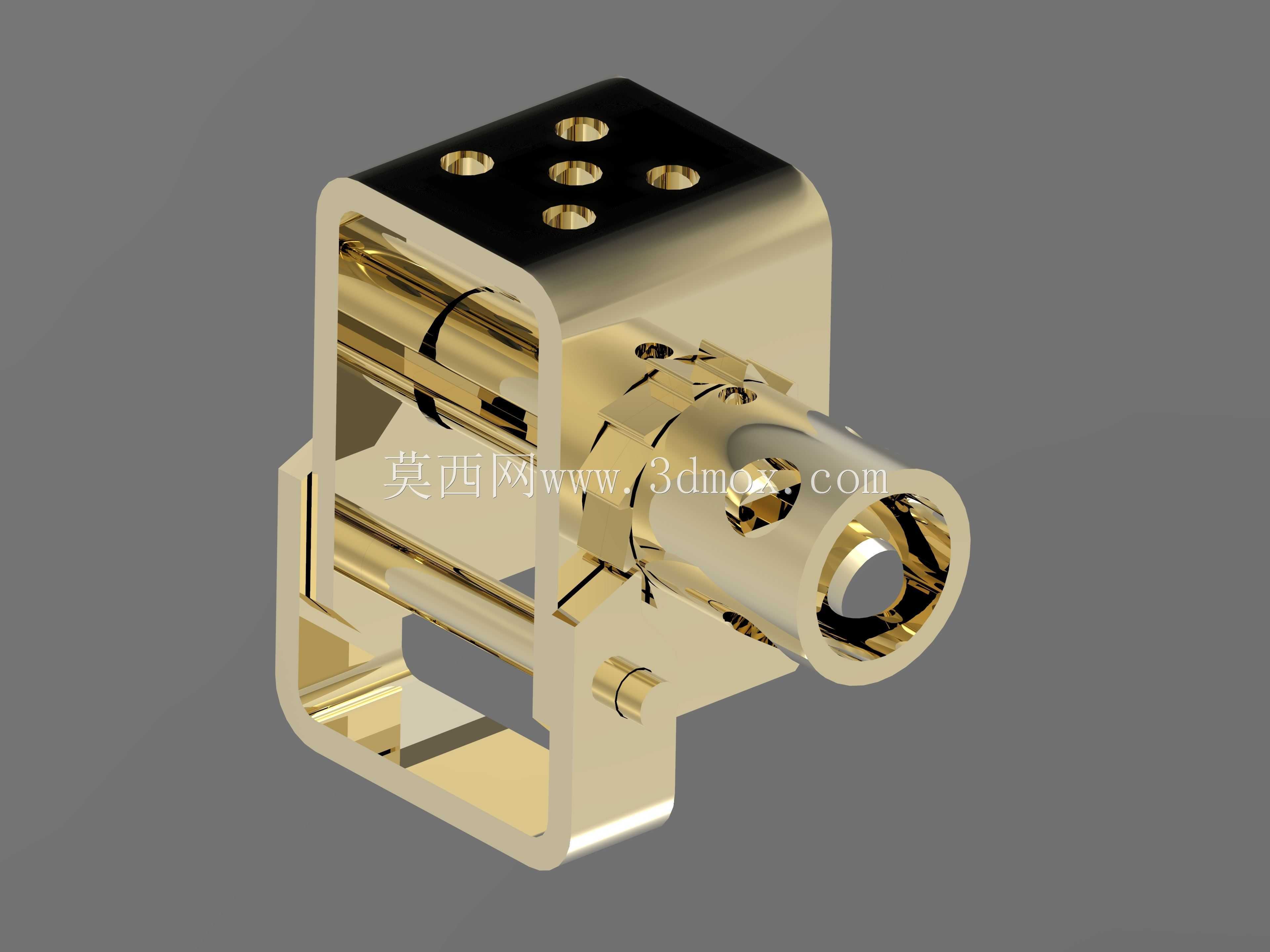

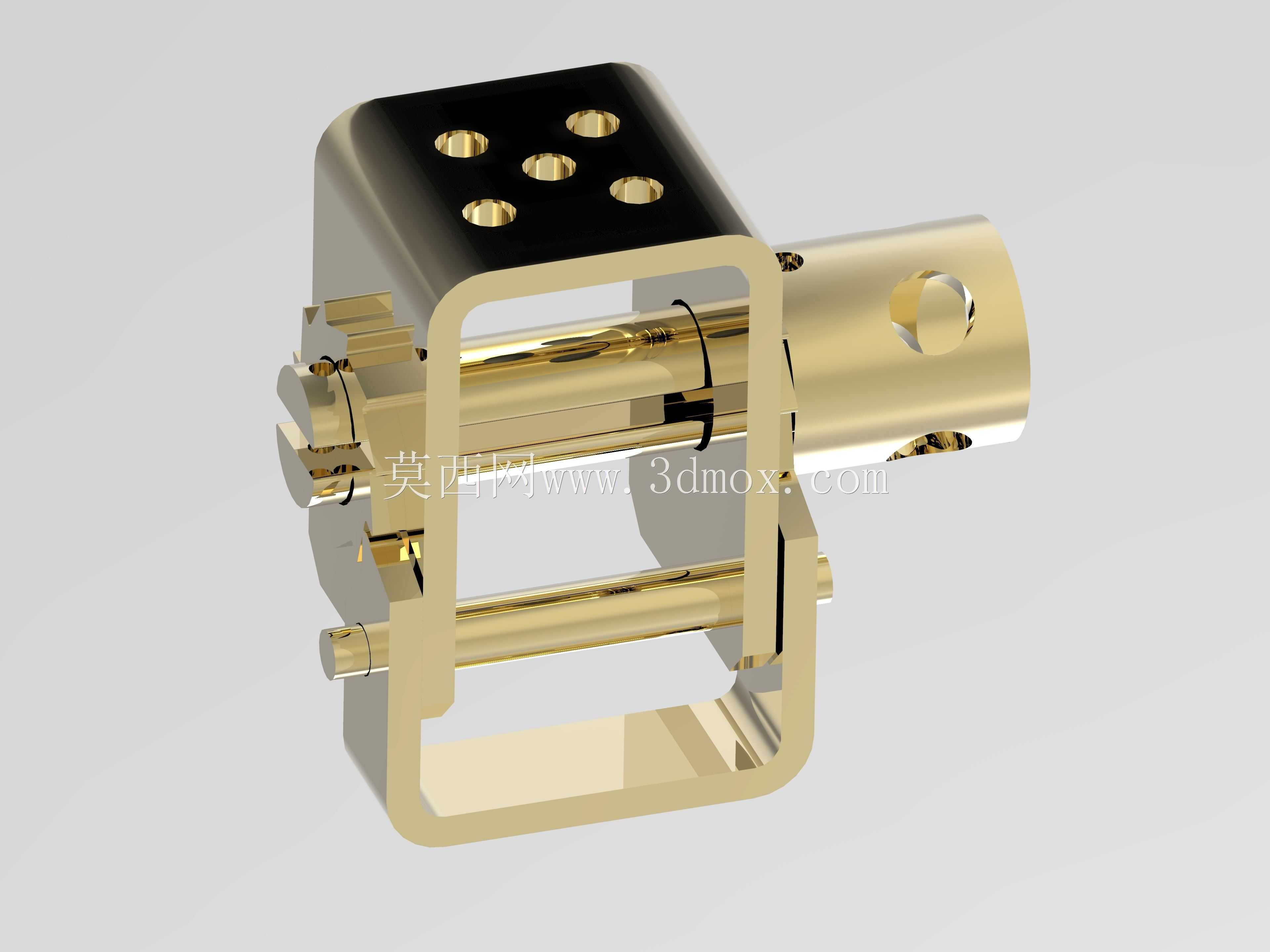

商用车5T级固定棘轮锁止机构

　　这套棘轮锁止结构主要面向总质量5吨级的轻型商用车货厢尾门、自卸车翻转料斗的锁止工况设计，日常作业中承担货厢活动部件的位置固定功能，避免车辆行驶、装卸货过程中尾门或料斗意外开启造成物料遗撒、安全事故。从实际装车场景来看，该部件多安装在货厢侧围与尾门的铰接侧旁，部分自卸车型也会将其布置在料斗翻转支座附近，配合翻转销轴完成料斗举升后的位置锁止，或是卸料完成后的回位固定，适配城市建材配送、散料短途转运、环卫垃圾收集等多类轻型商用车的使用场景，能承受非铺装路面颠簸、装卸货冲击带来的交变载荷。

　　从功能特性上看，该结构采用棘轮棘爪的单向锁止原理，锁止状态下棘爪卡入棘轮齿槽，可承受沿开启方向的5吨级额定载荷，手动解锁时只需扳动外露的操作销轴，即可带动棘爪脱离棘轮齿槽，完成尾门或料斗的开启动作，操作行程控制在15度以内，单人徒手即可完成操作，无需额外辅助工具。结构外露的销轴部位做了镀铬防锈处理，适配户外多雨、多尘的作业环境，减少日常维护频次，主体框架采用冲压折弯成型的盒式结构，相比传统焊接式锁座，整体刚度提升30%以上，同时避免了焊接变形带来的装配卡滞问题。

　　设计过程中优先考虑了装配兼容性，主体安装面预留了6个标准螺栓过孔，孔位按照商用车通用的货厢安装孔距设计，可直接适配多数主流轻型货厢的侧围安装位，无需额外打孔改制。安装边界方面，整体结构沿销轴轴向的总长度控制在180mm以内，垂直安装面的突出高度不超过120mm，避免装车后超出货厢外廓尺寸，满足车辆上牌年检的外廓要求；棘轮与棘爪的啮合齿面做了淬火处理，表面硬度达到HRC45-50，可承受长期反复啮合带来的磨损，正常使用工况下啮合寿命不低于3万次锁止循环。

　　结构细节上，内部的棘爪复位采用圆柱螺旋压缩弹簧，弹簧预紧力经过反复调校，既保证车辆颠簸工况下棘爪不会自行跳齿脱开，又能保证解锁操作的手感轻盈，不会出现扳动费力的问题。框架与销轴的配合部位采用间隙配合，配合公差控制在H8/f7区间，既保证销轴转动灵活，又不会因间隙过大出现晃动异响；端部的销轴采用卡簧轴向定位，拆装维护时只需用卡簧钳即可完成拆解，无需破坏性拆卸，方便后期更换磨损的棘爪或弹簧配件。考虑到商用车使用中可能出现的泥沙堆积问题，框架底部预留了排污缺口，进入结构内部的泥沙、雨水可自行从缺口排出，避免泥沙卡滞造成锁止失效。

　　从建模逻辑来看，整个结构完全按照实际加工工艺拆分零件，冲压件均预留了合理的折弯圆角与拔模斜度，机加工销轴、棘轮的尺寸公差完全符合机械加工的工艺要求，没有出现无法加工的倒扣或薄壁结构，所有配合面的尺寸链经过校核，装配后棘轮与棘爪的啮合深度不小于齿高的三分之二，保证锁止可靠性，不会出现齿面受力崩裂的问题。
