带式输送机用直径630长度950传动滚筒结构

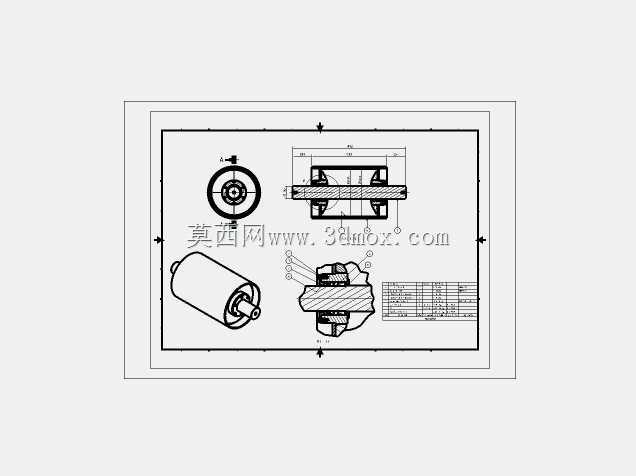

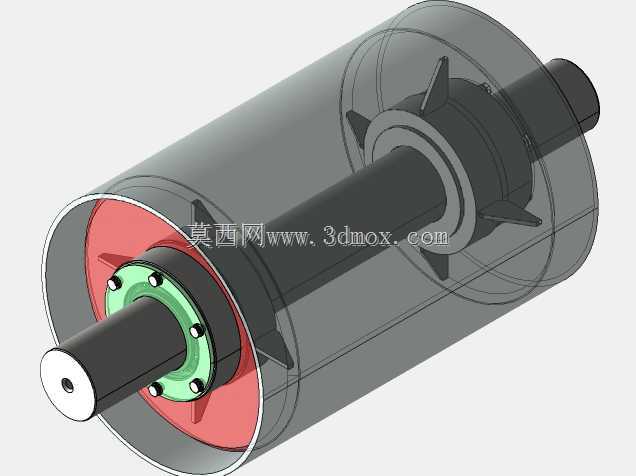

　　在散料输送、成件物料转运的工业场景里，传动滚筒作为带式输送机的核心传力部件，直接决定了整条输送线的负载传递效率与运行稳定性，本次呈现的滚筒结构适配带宽匹配的中长距离输送工况，可用于矿山、建材、港口、仓储物流等领域的固定式带式输送机布置，承担传递驱动扭矩、改向支撑输送带的核心作用。从结构设计逻辑来看，该滚筒采用通轴式装配结构，核心的筒体外径为630mm，辊面有效工作长度950mm，安装时需匹配对应带宽的输送带，预留两侧安装轴承座的空间边界，整体安装跨距需结合现场机架的安装孔位做适配调整，轴端的伸出段可直接配套联轴器与减速电机输出端连接，无需额外加装过渡连接套，减少了传动链的间隙累积。滚筒的筒体采用卷制焊接结构，

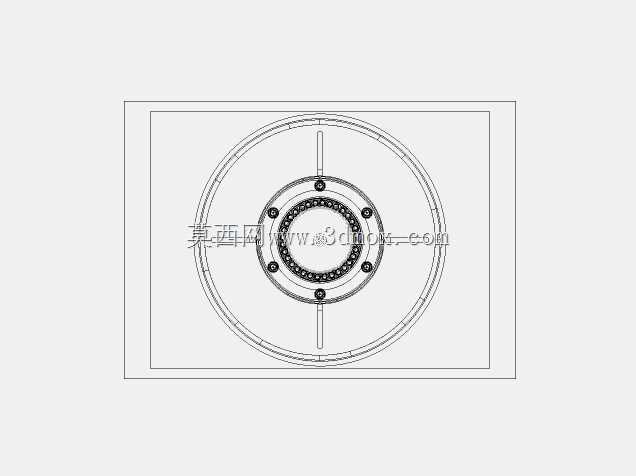

　　内壁设置辐射状的辐板支撑，将主轴的扭矩均匀传递到整个筒壁，避免长期重载运行下筒壁出现椭圆变形，辐板与主轴、筒壁的连接位置均做了圆角过渡处理，减少应力集中带来的焊缝开裂风险，适配连续运行的重载输送工况。筒体外缘可根据实际使用需求选择包胶或者光面处理，本次结构预留了包胶层的安装厚度空间，若用于潮湿、泥泞的散料输送场景，可在筒面加装菱形或者人字形橡胶包胶层，增大输送带与滚筒表面的摩擦系数，避免重载启动时出现输送带打滑丢转的问题。两端的轴承座采用内置式密封结构，装配时可选用调心滚子轴承，补偿机架安装带来的同轴度误差，同时密封结构采用多层迷宫式设计，可阻挡输送过程中产生的粉尘、水渍进入轴承腔，延长轴承的润滑维护周期，减少日常运维的工作量。

　　端盖位置采用螺栓紧固的装配式结构，而非传统的焊接端盖，当轴承出现磨损需要更换时，可直接拆卸端盖完成轴承更换，无需切割筒体，大幅降低了后期的维护成本。从安装边界来看，该滚筒的轴端直径、键槽尺寸均按照通用输送设备的配套标准设计，可直接替换同规格的老旧故障滚筒，无需对现场机架做额外改造，适配多数常规带宽的固定式带式输送机安装需求。设计过程中针对滚筒的受力做了针对性优化，主轴采用阶梯轴结构，在轴承安装位、辐板配合位做了轴肩定位，保证各部件装配时的同轴度，同时对轴的危险截面做了强度校核，确保在满载启动、瞬时冲击负载下不会出现轴的弯曲变形或者断裂问题。辐板上开设了减重工艺孔，在不影响整体结构强度的前提下降低了滚筒的整体自重，

　　减少了驱动端的功率损耗，同时工艺孔也可作为装配时的吊装孔，方便现场安装时的起吊对位。在实际应用场景中，该类滚筒既可以作为头部驱动滚筒使用，传递驱动装置输出的全部扭矩，带动整条输送带循环运行，也可作为尾部改向滚筒或者中部张紧滚筒使用，根据现场布置的需求调整安装位置，适配不同的输送线路布置形式。针对长距离输送线路的多滚筒驱动场景，该结构也可配套作为副传动滚筒使用，分担主驱动的负载，降低单滚筒的牵引力需求，提升整条输送线的重载启动能力。结构设计时充分考虑了不同工况的适配性，筒壁厚度可根据实际输送物料的密度、输送量做调整，若用于矿石、砂石等高密度散料输送，可适当增加筒壁厚度与辐板厚度，提升整体的抗冲击能力；若用于仓储物流的成件包件输送，可采用常规壁厚即可满足使用需求，平衡制造成本与结构强度。滚筒的整体装配精度控制在行业标准范围内，装配后筒面的径向跳动量控制在允许值以内，避免运行时出现输送带跑偏的问题，两端轴承位的同轴度公差严格控制，保证轴承运行时不会出现偏磨，延长整体的使用寿命。
