带转弯段Z型爬坡物料输送设备结构

　　在离散制造车间的物料转运环节，不同高度工位间的物料衔接一直是产线布局的核心痛点，尤其是需要同时完成水平转向与高度抬升的场景，传统分段式输送往往需要多台设备拼接，不仅占用更多车间地面空间，还会在设备衔接处增加物料卡滞、掉落的风险，这款带水平转弯段的倾斜输送结构，正是针对这类跨高度、带转向的物料转运需求设计的一体化输送方案。从实际应用场景来看，这类结构常出现在机床加工单元的出料端，用来将机床加工完成的工件从加工位抬升转运到后续的检测工位或者料箱缓存区，也可用于包装产线中，将下层分拣完成的货品输送到上层的打包工位，适配的物料涵盖小型机加工零件、包装成袋的成品、轻型注塑件等单重不大的散件或规整工件。设备的功能设计上，

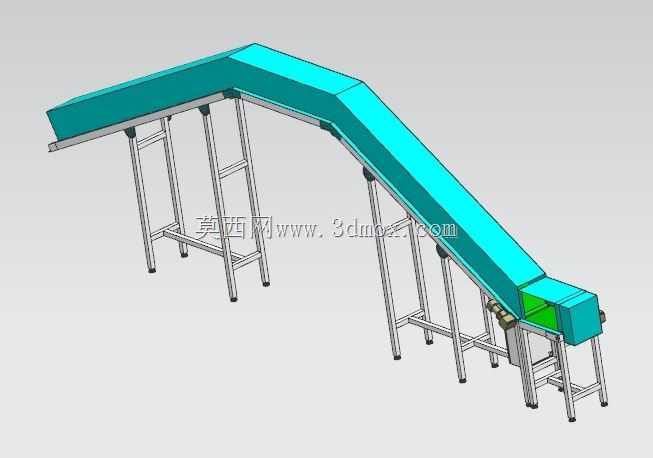

　　整体采用一体化的皮带输送结构，将水平进料段、转弯过渡段、倾斜爬坡段、水平出料段整合为同一条输送皮带，避免了多段输送的衔接缝隙，减少小尺寸工件卡入缝隙的故障概率；皮带上方设置全封闭的护罩结构，一方面可以避免输送过程中物料从侧边滑落，尤其是爬坡段倾角较大时，护罩能形成侧向约束，另一方面也能减少车间粉尘落在皮带表面或者输送物料上，适配有一定洁净要求的加工场景。机架部分采用工业铝型材搭配方形金属支腿搭建，每根支腿底部都配置可调脚杯，安装时可以根据现场地面的平整度调整各支腿高度，保证整体机架的水平度与爬坡段的倾角精度，避免皮带运行时出现跑偏的问题；支腿之间设置横向的连接杆件，形成稳定的框架结构，即使设备整体长度较长、转弯段存在侧向受力，

　　也能保证机架整体的刚性，不会出现运行时晃动的情况。设计思路上，首先根据现场的工位高度差与水平转向角度确定各段的长度参数，进料段保持水平，方便与上游设备的出料口对接，转弯段采用大曲率的平滑过渡，避免皮带在转弯处出现过大的弯折应力，延长皮带的使用寿命，爬坡段的倾角根据输送物料的摩擦系数确定，保证物料在爬坡过程中不会出现下滑，出料段同样设置水平段，方便物料平稳落入下游接料设备或者料箱中；驱动单元布置在倾斜段的下端位置，也就是整个输送线路的高位出料端附近，这种布置方式可以让皮带的紧边处于爬坡段的下侧，提升皮带运行时的张紧稳定性，减少皮带打滑的概率，驱动端配套设置张紧调节结构，长期运行皮带出现松弛时，可以快速调整张紧度，无需拆解大量结构件。

　　从安装边界来看，设备的整体占地轮廓需要结合转弯段的转弯半径与各段长度确定，安装时需要预留出侧边护罩的拆卸空间，方便后期维护时更换皮带或者清理内部残留的物料碎屑，支腿的安装位置需要避开车间地面的预埋管线或者其他设备的基础，进料端与出料端的对接高度可以通过支腿的可调脚杯进行小范围调整，适配不同高度的上下游设备，不需要额外制作转接支架；设备运行时的侧向载荷主要集中在转弯段的机架位置，因此转弯段下方的支腿密度比直段更高，安装时要保证这些支腿的脚杯完全贴合地面，避免长期运行出现局部沉降导致皮带跑偏。另外，皮带的选型上采用表面带防滑纹路的轻型输送皮带，针对机加工场景还可以选择耐切削液的材质，避免车间内的切削液溅到皮带上导致皮带过早老化，护罩采用薄金属板折弯成型，分段固定在铝型材机架上，拆卸时只需要拧下固定的手拧螺丝即可，不需要专用工具，日常清理维护的效率很高。在产线布局时，这类一体化的转弯爬坡输送结构相比多台直段输送机拼接的方案，能减少至少两个驱动单元与两套电控对接点，不仅降低了设备整体的采购成本，还减少了后期的故障点，电控接线也更简单，只需要给单台设备供电即可完成整个转向爬坡的输送流程，对于中小规模的加工车间来说，布局灵活性更高，不需要对现有车间的地面做大规模改造就能快速完成安装调试，投入使用的周期更短。
