旋转间歇式传动中断机构结构设计

　　在自动化生产线的工位转序、分度送料、定角度停歇作业场景中，连续旋转输入到间歇停顿输出的运动转换需求十分常见，这类机构的运行稳定性直接决定整条产线的节拍精度与工位定位误差。本次呈现的旋转中断机构，正是针对单路动力输入下实现定角度旋转、到位后精准锁止停顿、再恢复旋转的作业需求设计的机械式传动结构，无需额外电控传感器介入即可完成纯机械的运动中断与接续，适配多类需要间歇旋转动作的通用机械装配场景。

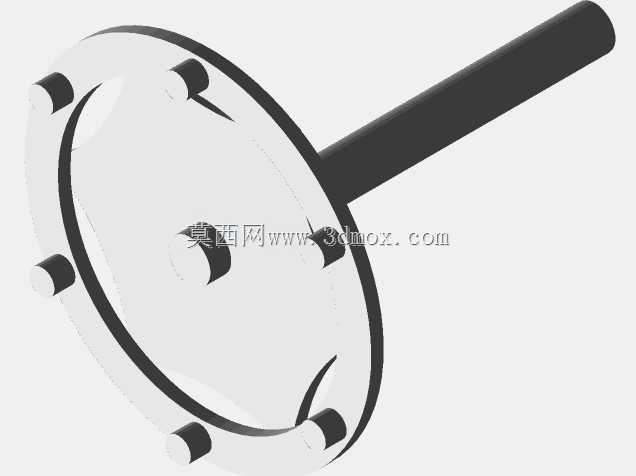

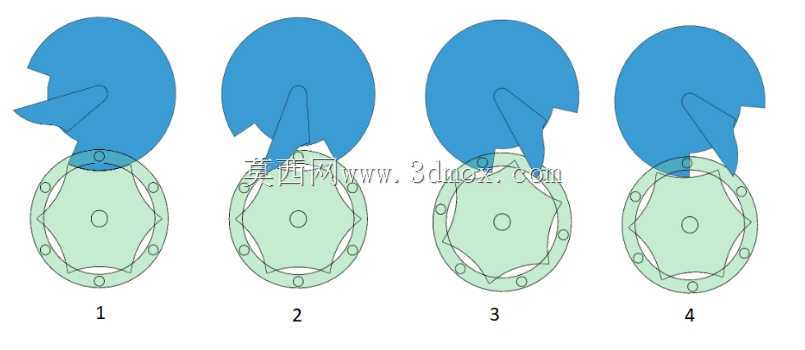

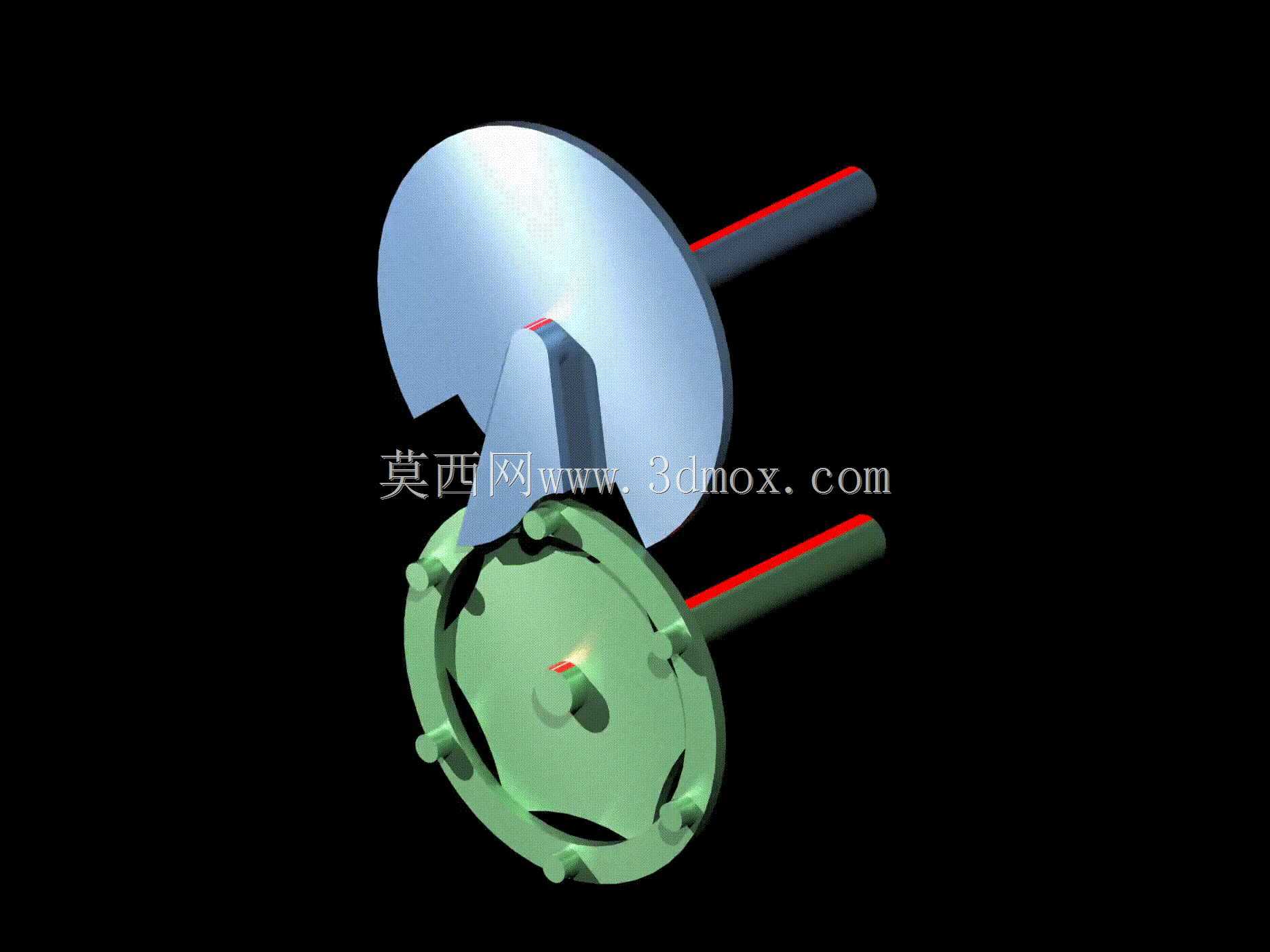

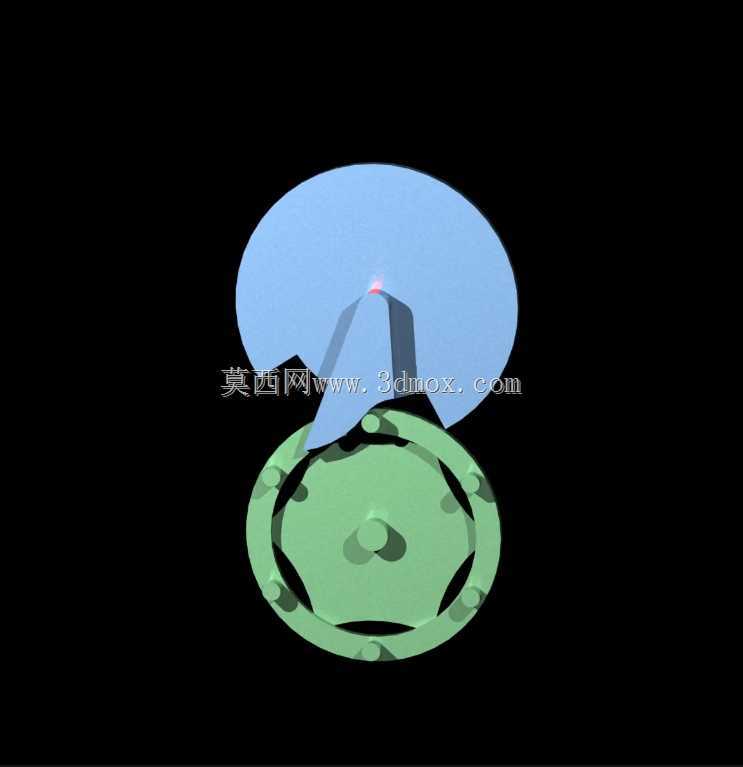

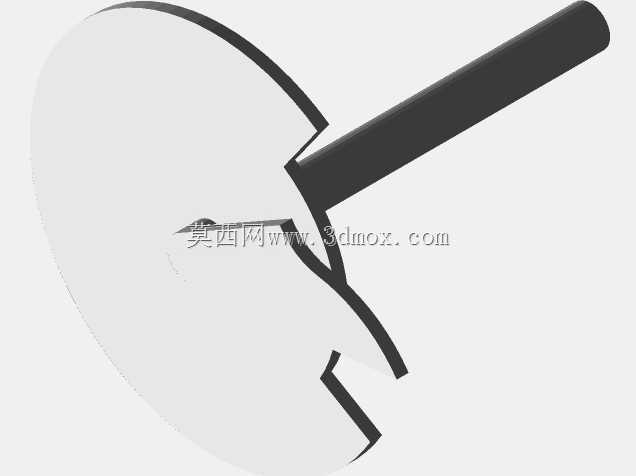

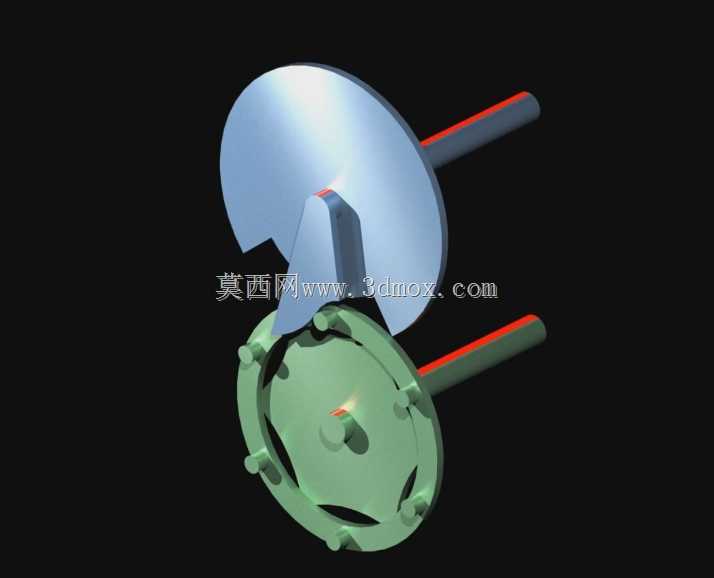

　　从实际功能落地角度看，这套机构的核心作用是将上端轴的连续旋转输入，通过带缺口的盘形主动件与下端带凸销的槽式从动盘配合，实现从动轴的间歇旋转输出：当主动盘的圆弧工作面与从动盘外缘贴合时，从动盘处于完全锁止状态，对应工位的停顿作业窗口，可完成工件装配、检测、上下料等需要静止定位的工序；当主动盘的缺口位置转动到与从动盘凸销啮合区间时，主动盘的拨块会嵌入从动盘的槽位，带动从动盘完成固定角度的旋转转位，转位完成后主动盘圆弧面再次贴合从动盘外缘进入锁止状态，整套动作循环往复，纯机械结构的传动间隙可控制在0.05mm以内，定位重复精度满足多数中低速自动化工位的使用要求。

　　设计思路上，这套机构没有采用复杂的棘轮棘爪或者槽轮结构，而是通过盘形构件的型面配合实现运动的通断控制，零件数量仅包含上下两根平行布置的传动转轴、主动缺口盘、从动槽盘、以及转轴端部的轴向限位结构，整体零件加工难度低，主动盘与从动盘的配合型面采用普通铣床即可完成加工，不需要高精度的多轴加工设备，后期维护时仅需检查配合面的磨损情况，更换易损件的成本远低于同功能的槽轮或者凸轮分度机构。在运动特性设计上，主动盘的缺口角度与从动盘的槽位数量可根据实际需要的分度数调整，本次呈现的结构为单槽单缺口设计，对应每次转位180度的两工位作业场景，若需要四工位、六工位的分度需求，仅需调整从动盘的槽位数量与主动盘的拨块数量即可，结构拓展性较强。

　　从安装边界与外形尺寸来看，整套机构的轴向布置采用平行轴布局，两根转轴的中心距由主动盘与从动盘的啮合半径决定，安装时仅需保证两根轴的平行度公差在0.02mm以内，即可避免配合面出现卡滞或者磨损过快的问题；转轴的支撑段采用标准光轴设计，可适配常用的深沟球轴承安装，轴承座的安装孔位可根据实际设备的安装板厚度调整，轴向方向上主动盘与从动盘的贴合面预留0.1mm的间隙，避免转动时出现端面摩擦，同时在转轴端部设置卡簧槽，通过轴用卡簧完成盘类零件的轴向定位，不需要额外的锁紧螺母结构，进一步压缩了轴向安装空间，整套机构的径向轮廓不超过盘类零件的最大外径，可直接嵌入到小型自动化设备的安装板内部，不会占用过多的设备外部空间。

　　在实际工况适配方面，这套机构的传动接触部位均为面接触，相比棘轮棘爪的线接触传动，承载能力更强，可传递的扭矩范围覆盖小型工件转序到中型工装分度的需求，运行过程中没有棘轮机构的棘爪起落冲击，运转噪音更低，适合在对噪音控制有要求的车间环境使用；同时纯机械的运动控制逻辑不存在电控信号延迟的问题，机构的动作节拍完全由输入轴的转速决定，只要输入轴转速稳定，停顿与转位的时间比例就可以保持恒定，不会出现传感器误触发导致的工位错位问题，在一些高温、高油污、强电磁干扰的恶劣工业场景下，相比带电控检测的分度机构可靠性更高，不会因为环境因素导致动作失效。

　　从结构细节的工程化处理来看，主动盘的拨块与从动盘的槽口接触位置做了小圆弧倒角处理，避免啮合瞬间出现刚性碰撞，减少接触应力集中，延长零件的使用寿命；从动盘的外缘锁止面做了表面淬火处理，硬度达到HRC45-50，可承受长时间的摩擦锁止而不会出现明显的磨损凹陷；转轴与盘类零件的连接采用平键传动，保证扭矩传递的可靠性，同时键槽的位置做了对称度公差要求，避免装配后出现盘类零件偏心，导致转动过程中出现卡顿。在润滑维护方面，配合面之间预留的间隙可填充润滑脂，日常维护时仅需每三个月补充一次润滑脂即可，不需要复杂的油路润滑系统，维护门槛极低，适合小型设备厂商快速集成到自有设备中，不需要额外投入过多的结构调试成本。
