多工位振动式物料分选输送装置

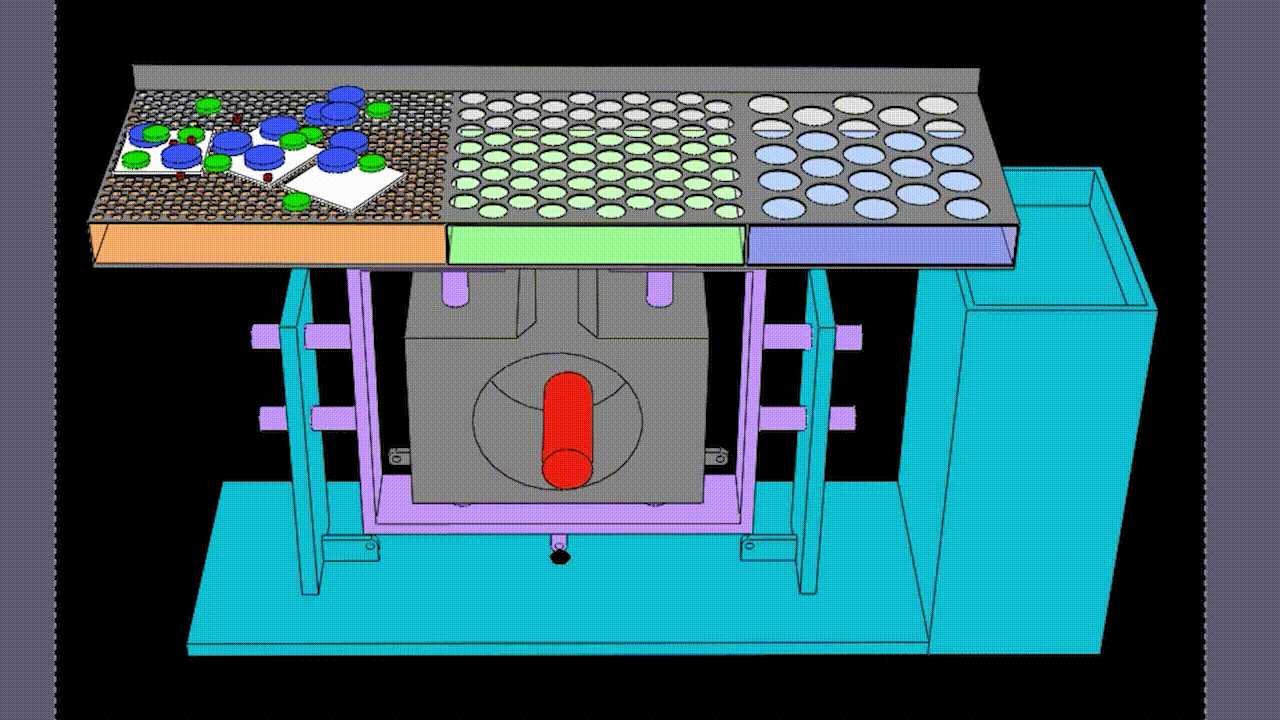

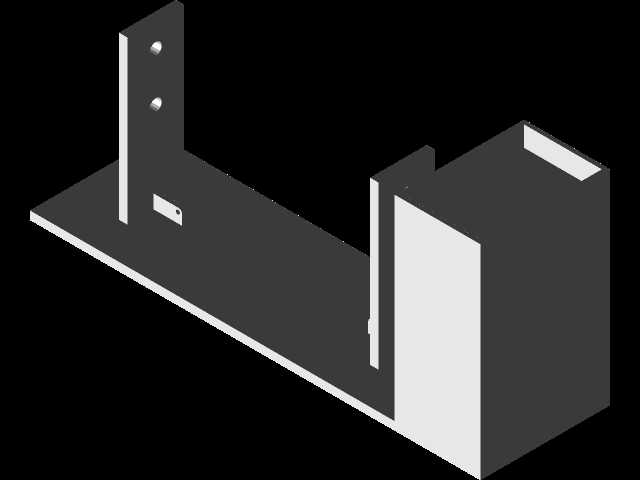

　　在小规格五金件、电子元器件、小型塑胶零件的批量加工产线中，这类振动输送装置是衔接上料工位与后续加工、检测、包装工序的核心衔接设备，相比传统皮带输送、机械手逐件取料的方案，它依靠可控的振动频率实现物料的定向排布与有序输送，无需额外配置视觉定位或复杂的逐件抓取机构，在小型零件的批量供料场景中能大幅降低产线的设备投入成本，同时减少易损件的更换频次。从结构布局来看，装置底部采用整块式安装底板作为承载基准，所有功能组件均直接固定在该底板上，安装时只需将底板通过地脚螺栓固定在产线对应的机架平面上，预留出侧边接料盒的取放空间即可完成部署，不需要额外搭建复杂的支撑框架，适配多数中小型加工产线的工位排布需求。

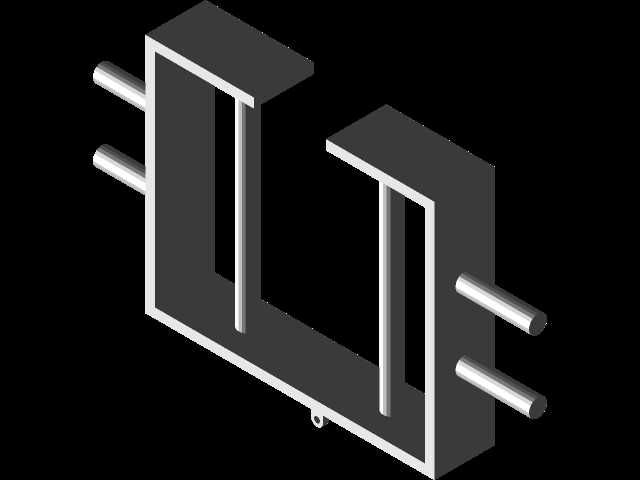

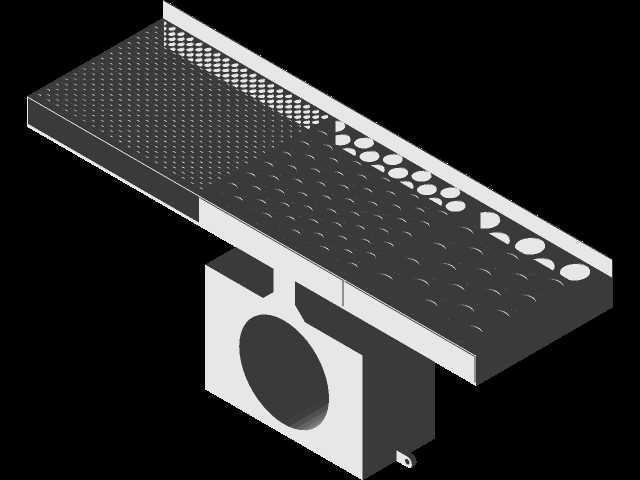

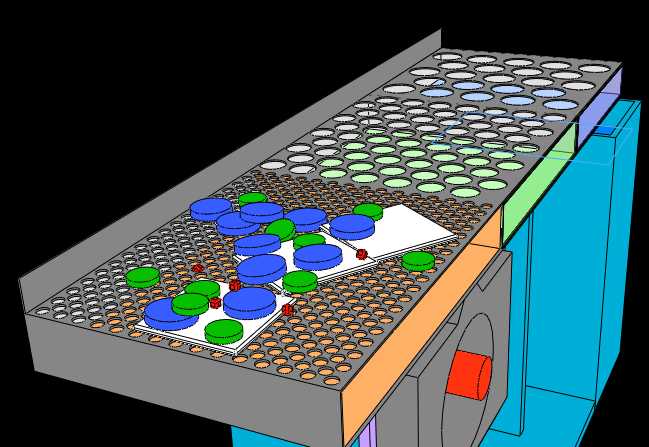

　　核心振动驱动单元设置在装置中部的框架结构内，通过弹性支撑柱与上方的物料承载平台连接，振动传递路径经过框架的对称式结构设计，能保证平台各区域的振动幅度均匀一致，避免出现局部物料堆积、输送速度不均的问题。上方的物料承载平台划分了三个独立的功能区域，最左侧为待分选物料的初始投放区，表面采用防滑纹理设计，能避免物料在振动过程中出现无规则滑移，投放区旁设置了带定位孔位的临时物料放置位，可临时放置待调整的异形零件或规格校验样件；中间区域为密集排布的小孔径分选工位，孔位尺寸与目标输送零件的外形尺寸匹配，振动过程中符合尺寸要求的零件会逐步落入对应孔位完成定向排序，尺寸超差的零件则会在振动作用下向侧边移动；最右侧为大孔径分料区域，

　　针对规格更大的零件设置对应尺寸的定位孔位，实现不同规格零件的同机分选输送。平台侧边设置了独立的接料箱体，分选过程中筛出的不合格件、多余物料会在振动作用下沿平台边缘滑入该接料盒，无需人工频繁清理平台表面的余料。装置的振动参数可根据输送物料的材质、重量进行对应调整，针对重量较轻的塑胶件可降低振动幅度避免物料弹跳，针对重量较大的金属小零件可适当提高振动频率保证输送效率，弹性支撑柱采用耐磨减震材质，长时间运行下不会出现振动偏移或弹性衰减的问题。在实际产线应用中，这类装置可直接对接冲床、检测工装、包装机的进料口，排序完成的零件会沿平台的输送方向逐步移动至出料端，直接进入下一工序的加工位置，省去人工逐件摆料的操作环节，

　　单台设备可覆盖3-4种不同规格小型零件的同步分选输送需求，对于多品种小批量的加工场景适配性较强。结构设计上充分考虑了日常维护的便捷性，振动驱动单元的外部护板采用快拆式固定结构，需要清理内部积尘或检查驱动部件状态时，无需拆卸上方的物料平台即可完成操作，各功能区域的料盘可根据加工零件的规格进行快速更换，换型时只需松开料盘的固定压块即可完成替换，不需要对整体结构进行重新调校。安装边界方面，装置整体的横向宽度控制在常规产线工位的允许尺寸范围内，接料盒采用抽拉式结构，抽出方向朝向产线外侧，操作人员在工位外侧即可完成接料盒的清理与物料回收，不会占用产线内侧的操作空间，设备运行时的振动经过底部底板的减震处理后，不会对相邻工位的精密加工设备造成振动干扰，可直接集成在多数精密加工、组装产线的供料环节中。
