纯机械触发式板间夹紧弹簧机构设计

　　在小型电子元器件压装、薄型钣金件定位夹持、低压电力配件组装这类不需要大行程重载夹持的工位场景里，很多现场布线受限、无法接入气源或电源的作业点位，一直都在寻找不需要额外动力源的可靠夹紧方案，这套纯机械操作的弹簧触发夹紧结构，就是针对这类离散化作业工位开发的夹持执行单元。整套机构完全依靠机械结构的触发联动实现弹簧蓄能与释放，不需要配套气缸、电机、电池这类额外的动力执行元件，也不需要布设对应的气路、供电线路，在一些需要快速换型、工位频繁调整的装配台、临时检修工装、户外无供电的装配作业场景里，能够大幅降低配套设施的搭建成本，也避免了动力源故障带来的停机风险。

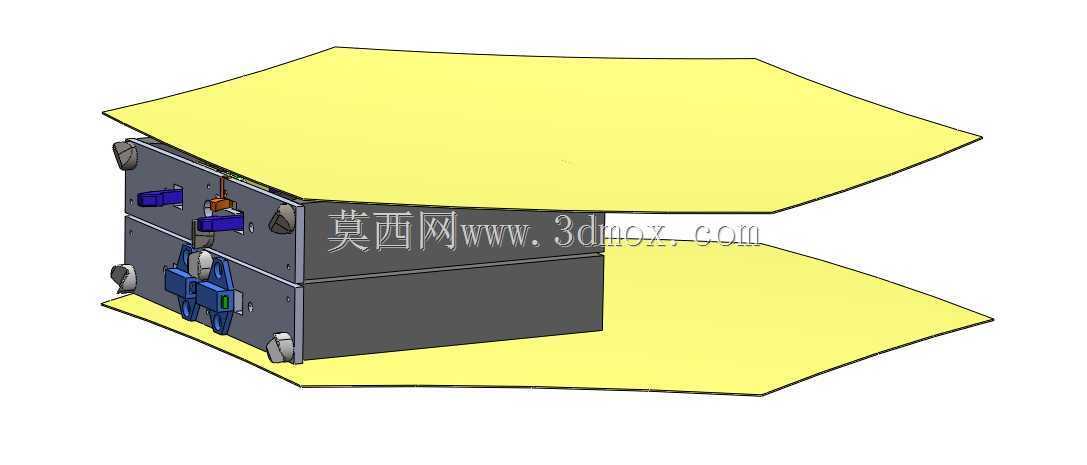

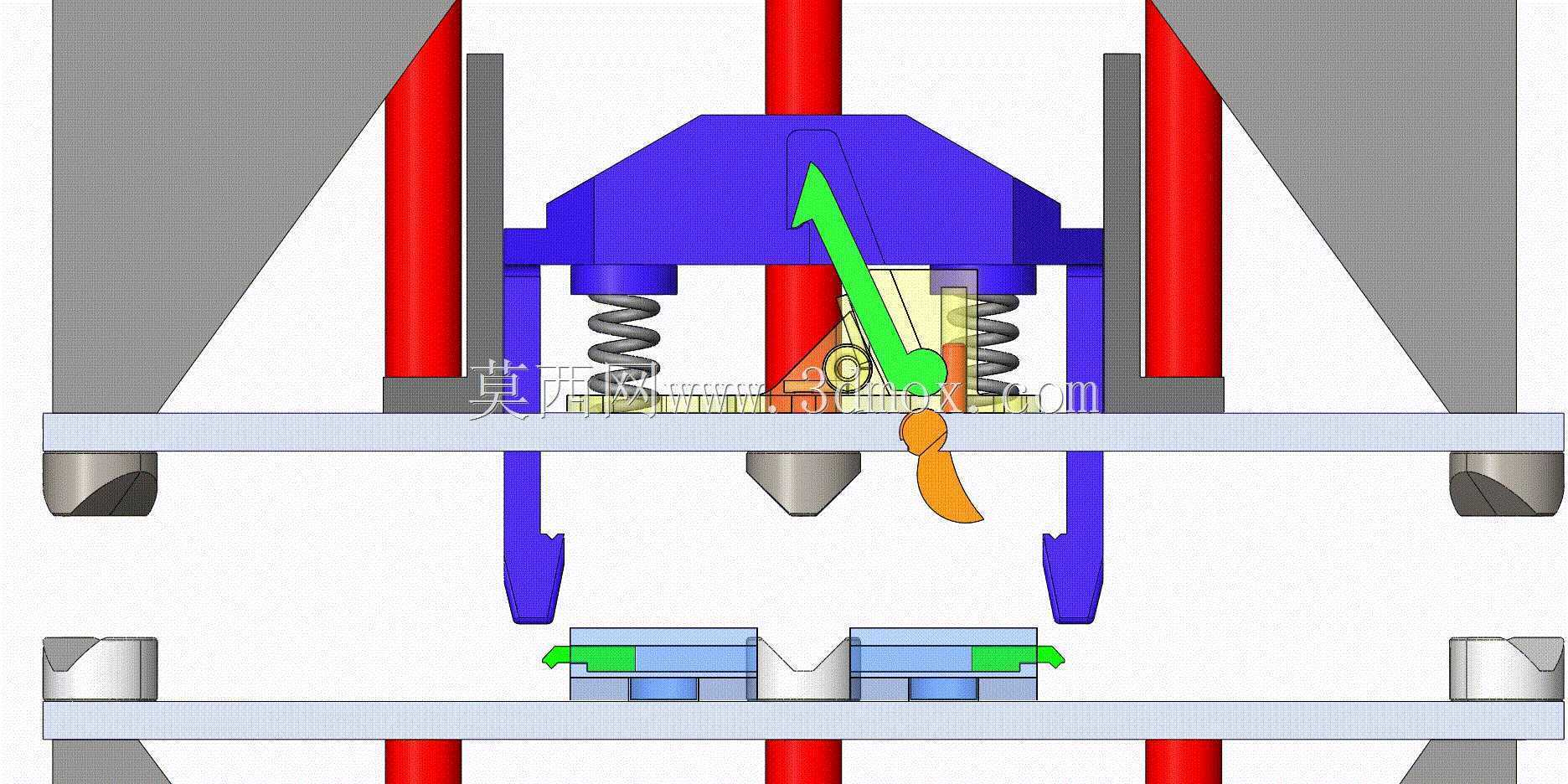

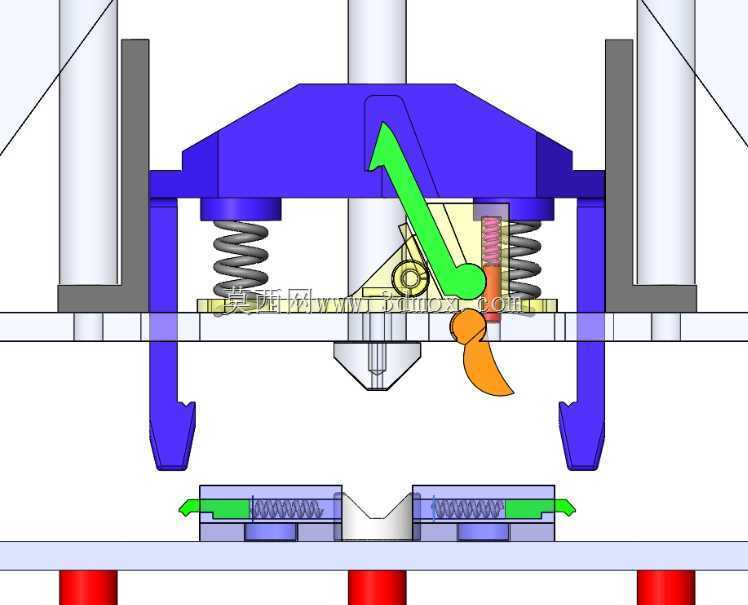

　　从功能实现逻辑来看，这套机构的核心是通过触发摆杆的位置切换，控制弹簧蓄能状态的锁止与释放：当触发件受外力拨动至解锁位置时，预先压缩的四组圆柱螺旋压缩弹簧会同步释放弹力，推动上部的压合基座沿垂直导向柱向下运动，最终通过压头对下方两层叠放的板件施加均匀的夹紧力，单套机构能够输出的最大夹紧力可达200N，完全能够覆盖薄型电路板、小型五金冲压件、绝缘垫片这类轻质工件的夹持固定需求，不会因为夹持力过大造成薄壁工件变形，也不会因为力值不足导致工件在后续作业中出现移位。导向结构采用双侧对称的光杆导向柱设计，压合基座沿导向柱做垂直直线运动，避免压合过程中出现偏载，保证压头与下方定位基准的平行度，让夹紧力均匀分布在被夹工件的接触面上，不会出现局部压痕或者夹持松动的问题。

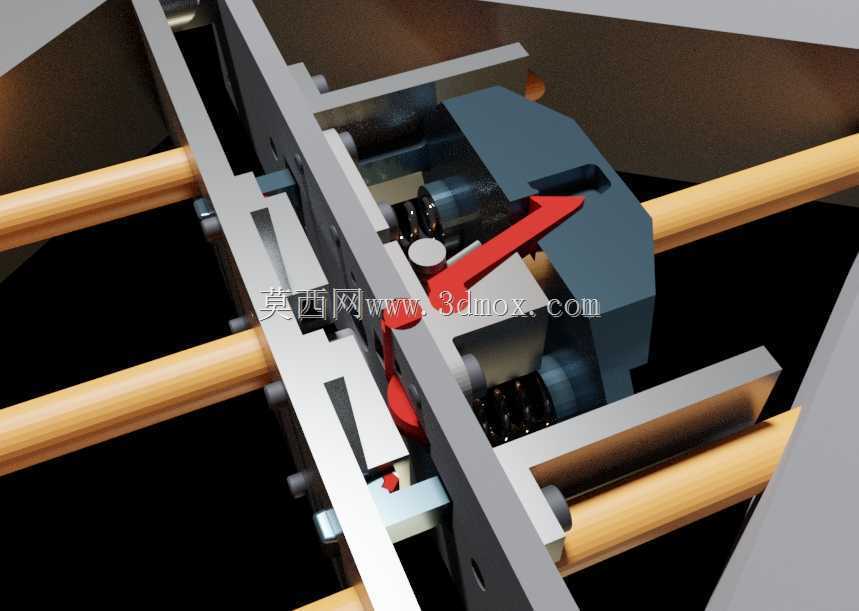

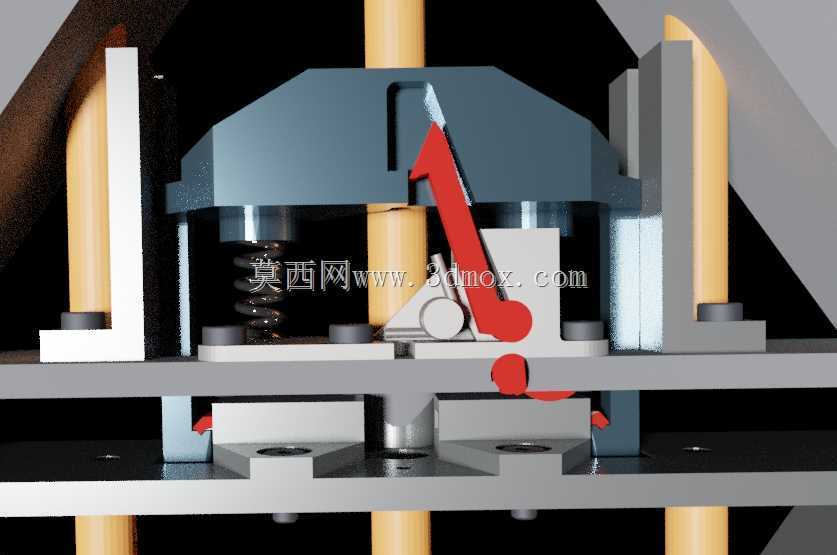

　　设计思路上，整套结构完全遵循无动力可靠作业的核心原则，所有联动部件都采用刚性机械连接，没有电子元器件或者气动密封件这类易损部件，日常维护只需要定期检查弹簧的疲劳状态、铰接摆杆的磨损量即可，不需要做密封件更换、线路排查这类复杂维护工作。触发端的摆杆采用大角度转动设计，操作时只需要用较小的力拨动摆杆即可完成锁止或者释放动作，操作力不超过15N，一线作业人员不需要额外培训即可快速上手，也不会因为操作力度过大造成机构损坏。下部的工件定位座采用对称式定位凸台设计，能够适配带定位缺口的板件快速对位，不需要额外做对位调整，压合时两侧的辅助压脚会先接触工件边缘完成预压，再由中间主压头完成最终压紧，避免板件在压合过程中出现翘边、移位的问题。

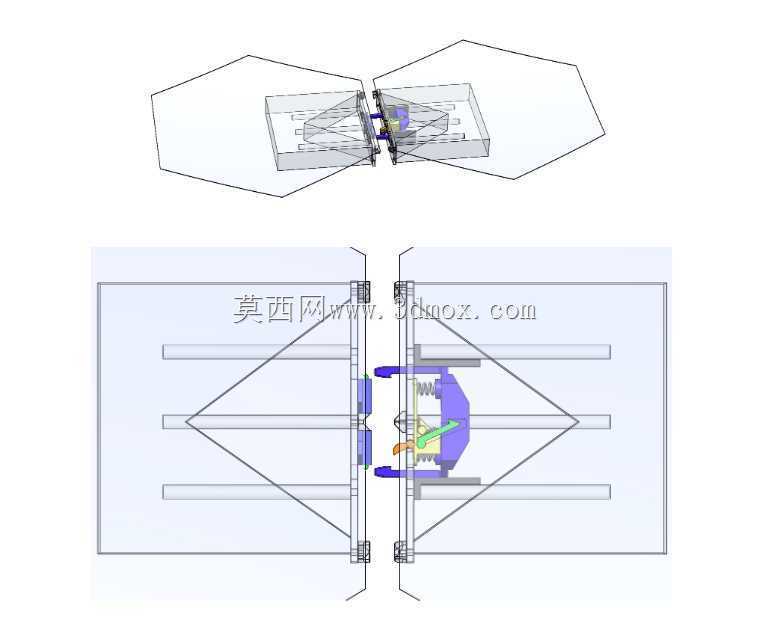

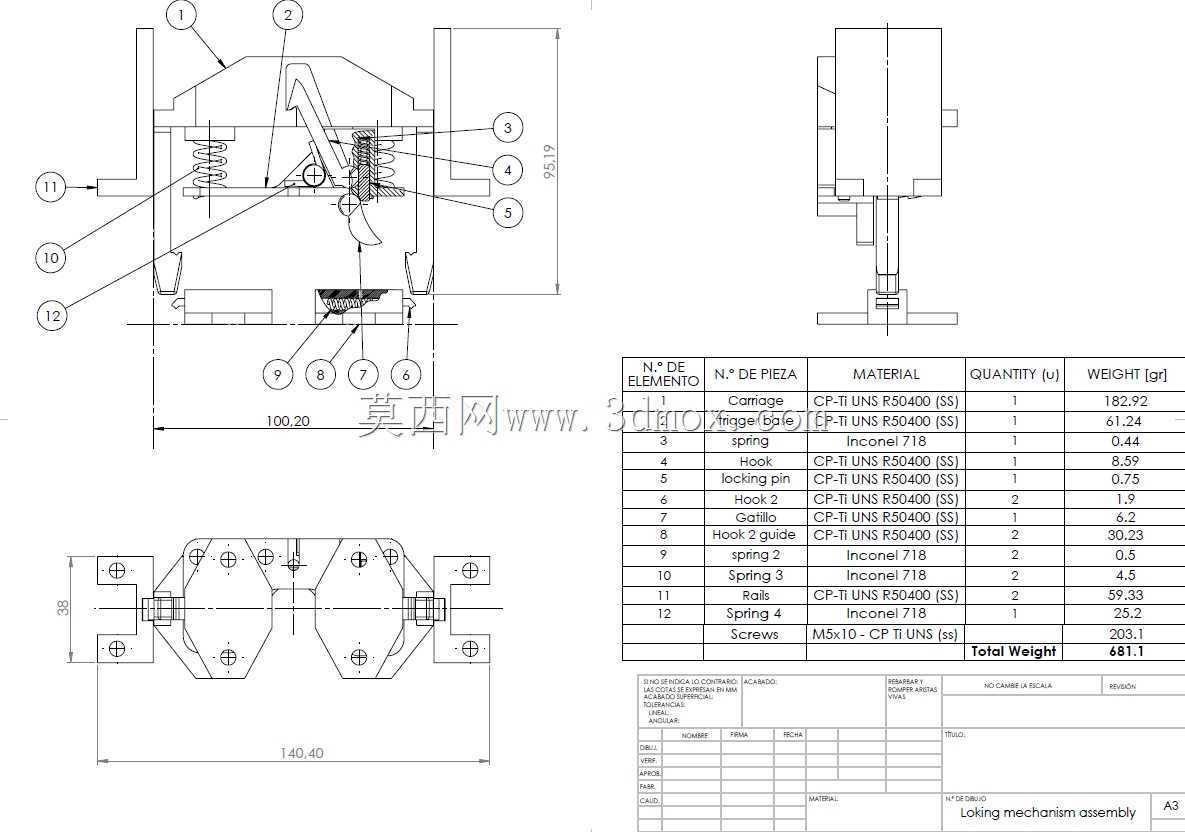

　　从安装边界来看，整套机构的垂直方向安装空间预留只需要满足压合行程加上弹簧压缩量的总高度即可，水平方向的安装尺寸以两侧导向柱的中心距为基准，安装时只需要将下部定位座固定在作业台面上，上部机构不需要额外的动力管线连接，整体重量较轻，也可以直接集成在小型手动工装、便携式装配夹具上使用。机构的压合行程可以通过调整上部的限位螺钉进行微调，适配不同厚度的板件夹持需求，当需要夹持更厚的工件时，只需要调整限位螺钉的伸出长度，改变压合基座的下极限位置即可，不需要更换弹簧或者其他核心部件，适配性较强。在实际应用中，这类机构也可以多组并排使用，针对长度较大的条形工件实现多点同步夹紧，只需要将各组的触发摆杆通过联动杆连接，就可以实现单次操作完成多点位同步夹紧，大幅提升夹持作业的效率，也能保证各点位夹紧力的一致性，避免多点夹持时出现工件受力不均变形的问题。整套结构的所有运动部件都做了防脱限位设计，在弹簧释放或者复位的过程中，不会出现部件弹出、脱落的安全隐患，适合在人员操作频繁的手动作业工位使用，不需要额外加装安全防护结构。
