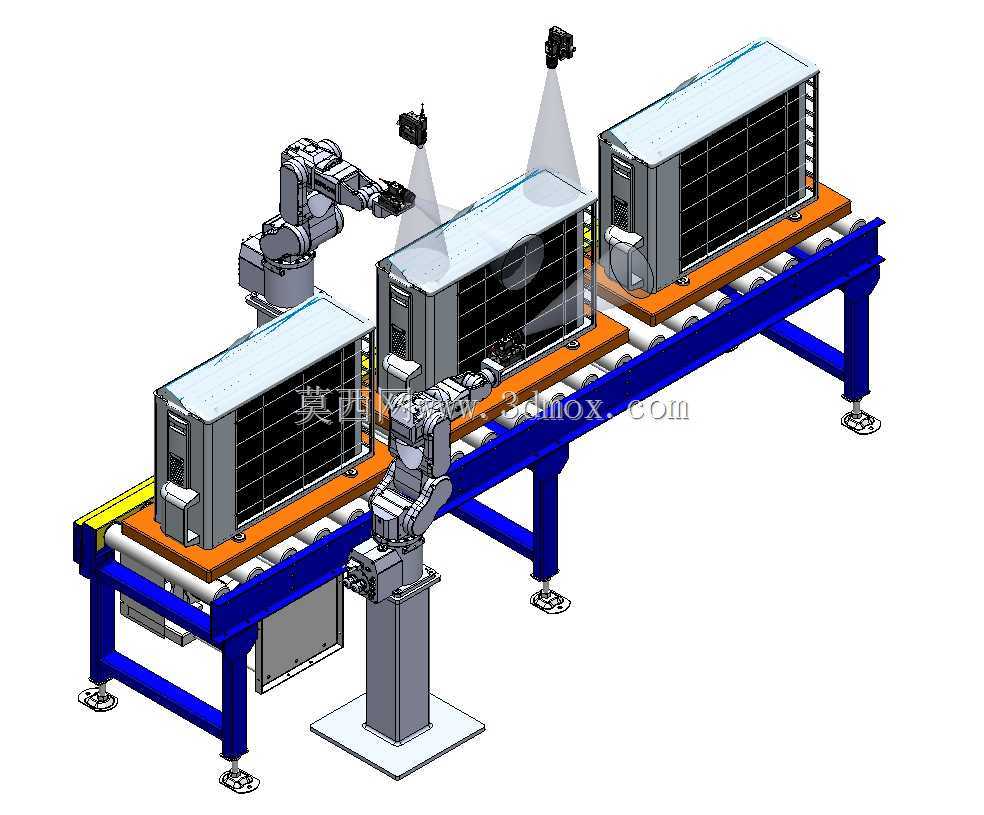

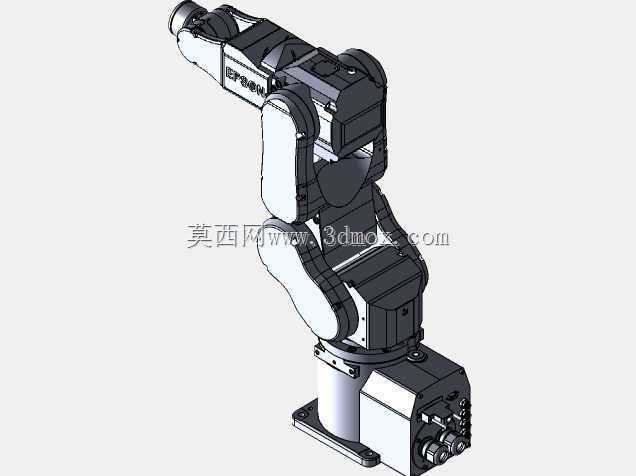

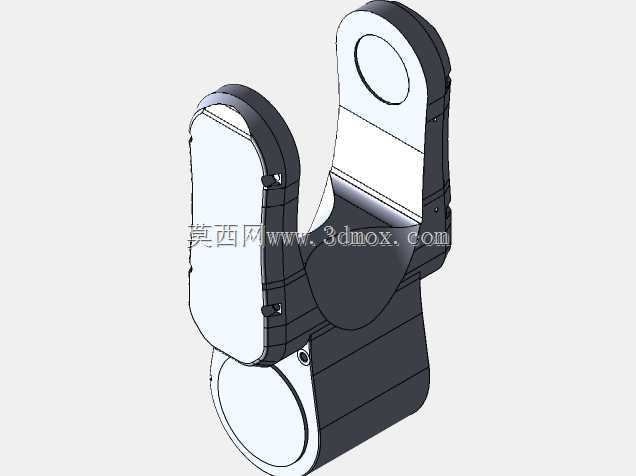

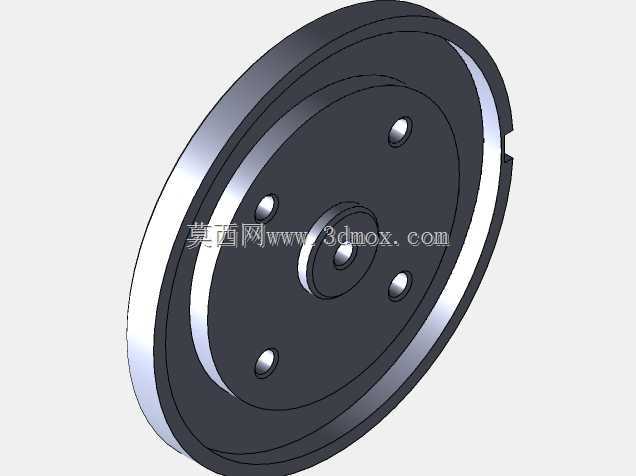

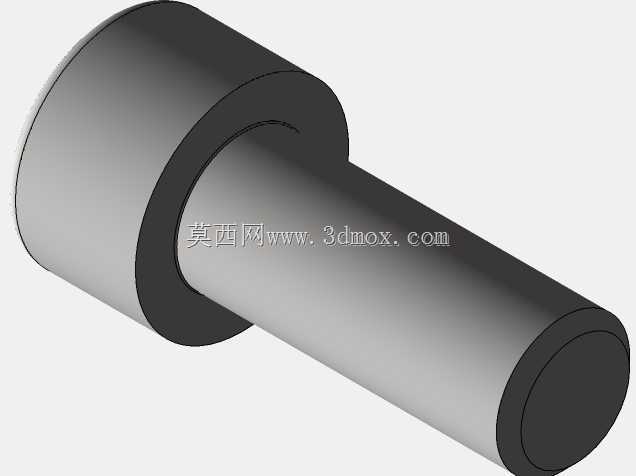

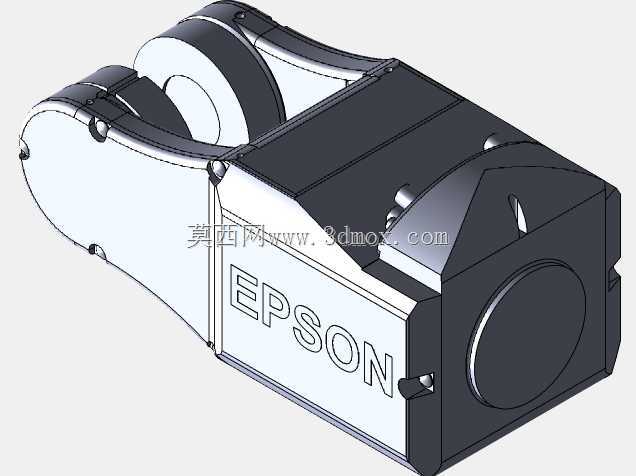

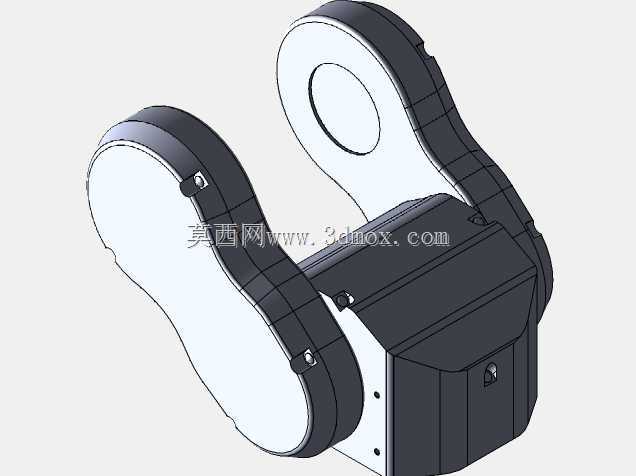

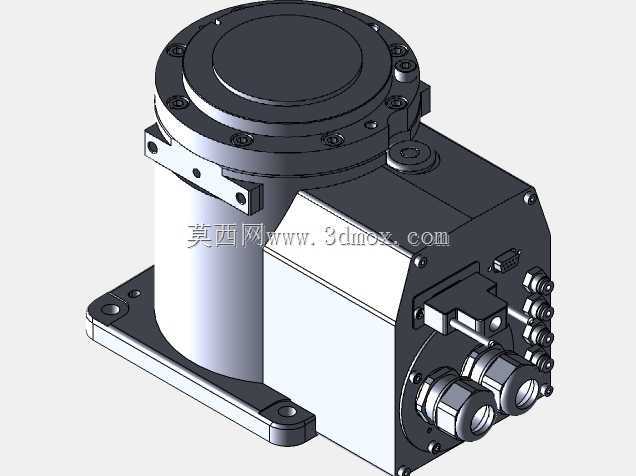

爱普生C42配套机器人视觉检测系统

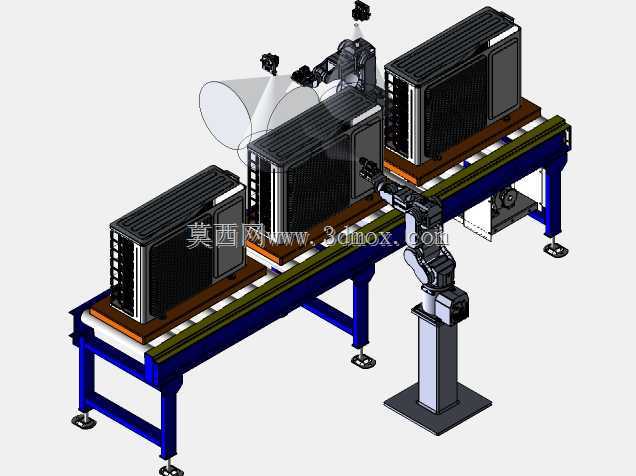

　　这套适配爱普生C42机器人的视觉系统，目前在3C电子小件分拣、五金零件尺寸全检、注塑件水口位定位抓取场景里应用十分广泛，不少做精密组装的产线都会搭配这套方案替代传统的机械定位工装，毕竟机械定位对来料摆放公差要求极高，一旦料盘偏移0.2mm以上就会出现吸嘴撞件、抓料偏位的问题，而视觉引导的方案能把定位公差控制在0.02mm以内，完全满足精密装配的精度要求。

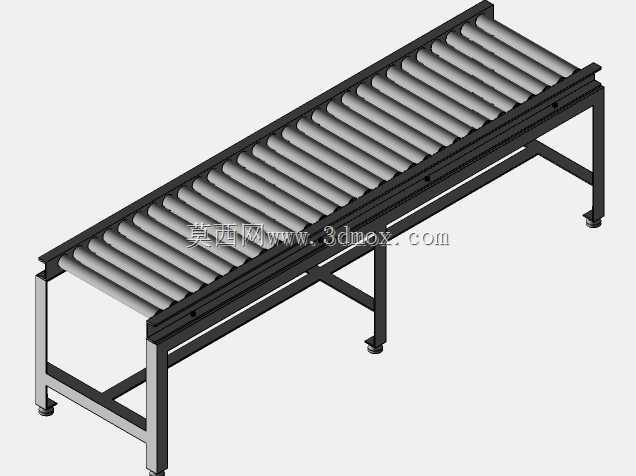

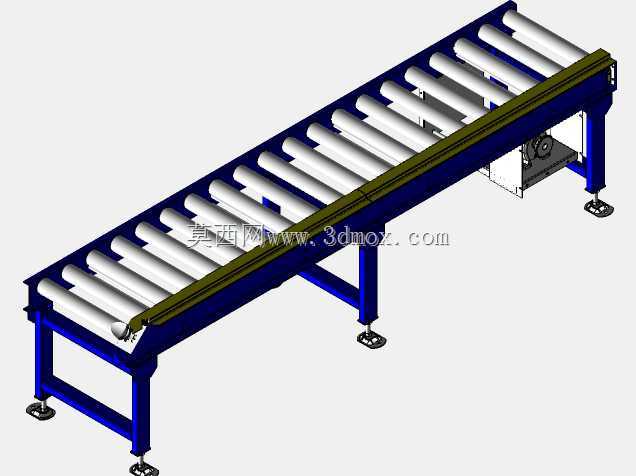

　　从实际功能来看，这套系统核心承担三个环节的工作：首先是来料位置纠偏，当零件通过振动盘或者流水线输送到拍照位时，相机快速采集零件轮廓特征，和预先录入的标准模板做匹配，计算出零件当前的X/Y坐标偏移量以及旋转角度，把偏移数据实时传输给机器人控制器，机器人自动调整抓取路径，不需要人工调整料道或者治具位置；其次是零件外观缺陷筛查，在抓取前就能完成表面划痕、缺料、变形这类不良品的判定，直接把不良件坐标标记出来，机器人跳过抓取动作，避免不良品流入下一道工序；最后是装配位的二次定位，当零件被抓取到装配工位上方时，固定在工位旁的第二组相机可以对装配基准做二次拍照校准，补偿机器人运动过程中产生的传动间隙误差，进一步提升压装、螺丝锁付这类工序的装配精度。

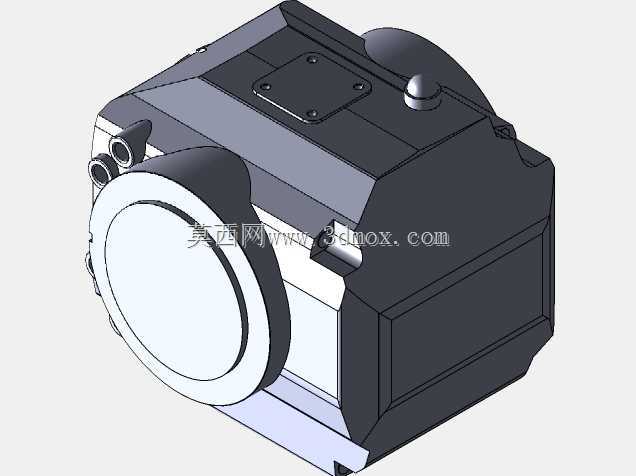

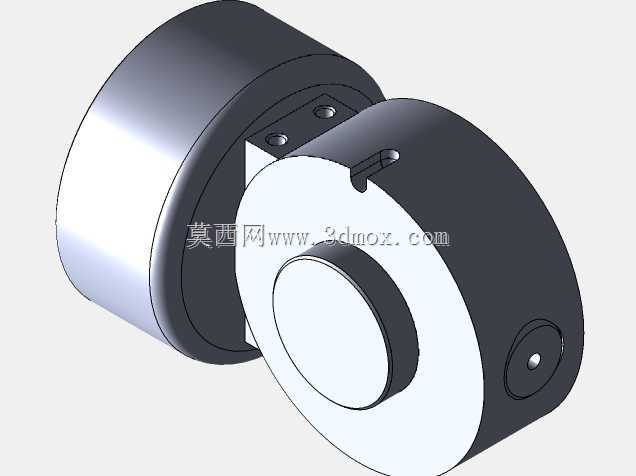

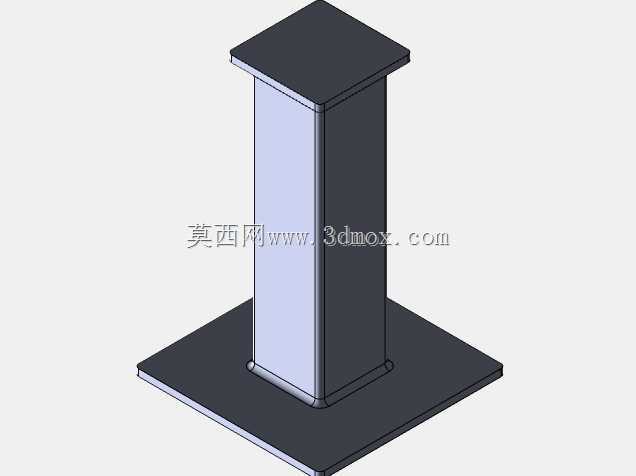

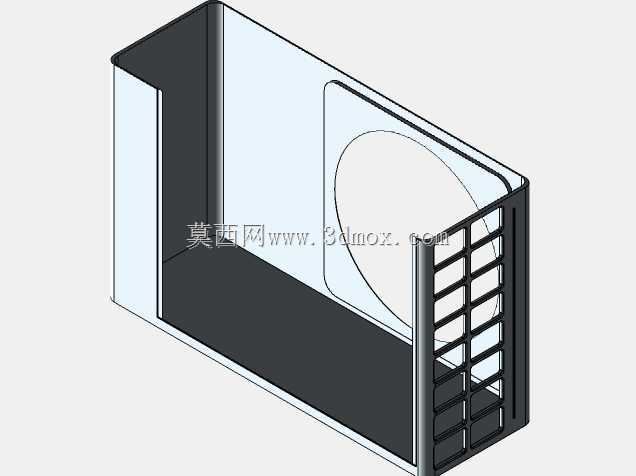

　　设计这套系统的时候，首先要考虑的是安装边界和机器人运动包络的干涉问题，相机支架的安装位置不能超出C42机器人的运动安全范围，镜头到待检测零件的工作距离要提前算好，既要保证整个视野能覆盖最大尺寸的来料，也要留出足够的空间给机器人夹爪进出，避免拍照时夹爪遮挡视场，或者运动过程中撞到镜头。整套视觉单元的外形采用紧凑式模块化设计，相机、光源、镜头都集成在一块可调节角度的安装板上，安装板预留了长条形调节腰孔，现场调试的时候可以根据不同零件的高度调整焦距和光源角度，不需要重新加工支架。光源部分选用的是环形漫射光源，安装在镜头正下方，能有效消除金属零件表面的反光，避免因为反光导致的特征提取失败，针对不同材质的零件，光源亮度可以通过控制器做0-255级的调节，适配哑光塑料、亮面金属、透明玻璃等不同材质的检测需求。

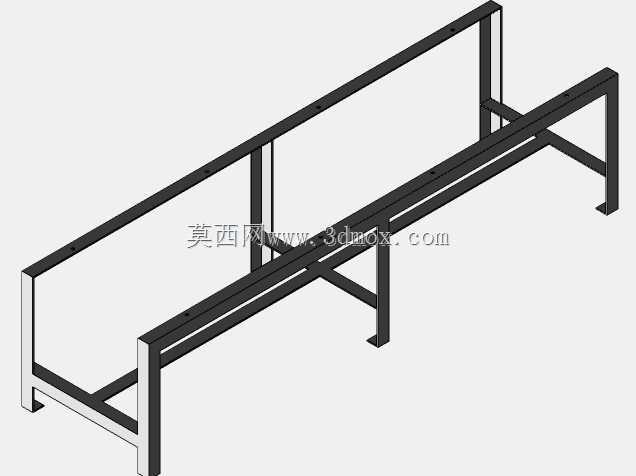

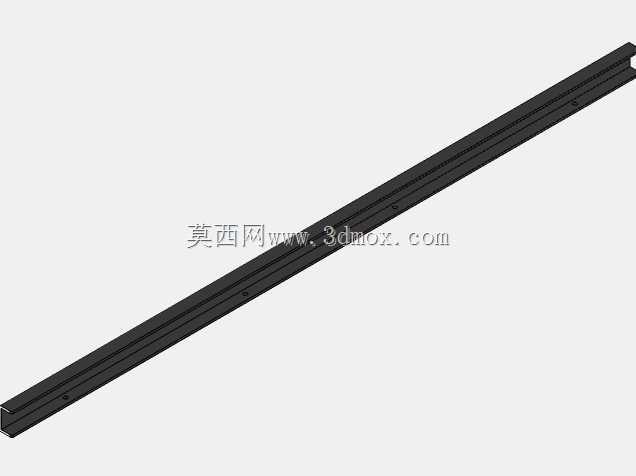

　　尺寸设计上，整套视觉单元的横向安装宽度控制在180mm以内，纵向高度从安装基准面到镜头下端的距离可以在120mm-220mm之间调节，不需要占用太大的产线空间，哪怕是在已经投产的老旧产线上做改造，也不需要大规模调整原有设备的布局，直接固定在料盘上方或者流水线侧边的铝型材支架上就能完成安装。接线部分采用快插式航空接头，电源和通讯线集成在同一个接头上，现场布线的时候不需要单独接线，插好接头就能完成硬件连接，减少现场接线的出错概率。

　　在标定流程的设计上，这套系统做了简化处理，不需要工程师掌握复杂的视觉算法知识，只需要按照引导步骤完成九点标定，就能自动完成相机坐标系和机器人坐标系的转换，标定过程只需要5分钟左右，后期如果更换产品型号，只需要重新录入新零件的标准模板，不需要重新做坐标系标定，换型时间能控制在10分钟以内，非常适合多品种小批量的柔性生产场景。系统的触发方式支持硬触发和软触发两种模式，硬触发可以对接产线上的光电传感器，当零件到达拍照位时传感器自动给相机发送触发信号，拍照延迟控制在1ms以内，不会影响产线的整体节拍；软触发模式则可以通过机器人IO信号直接控制拍照时机，适配不同的产线控制逻辑。

　　实际使用过程中，这套系统能适配的零件尺寸范围从5mm5mm的小型电子元件到150mm150mm的中型五金件都能覆盖，视野范围可以通过更换不同焦距的镜头灵活调整，不需要更换整套视觉硬件。针对有高度差的零件，系统还支持景深补偿，能在±10mm的高度差范围内保证成像清晰度，不需要因为零件厚度变化重新调整镜头焦距。另外整套视觉单元的防护等级达到IP54，车间里的少量粉尘、切削液飞溅都不会影响硬件的正常运行，不需要额外加装防尘罩，减少后期的维护工作量。
