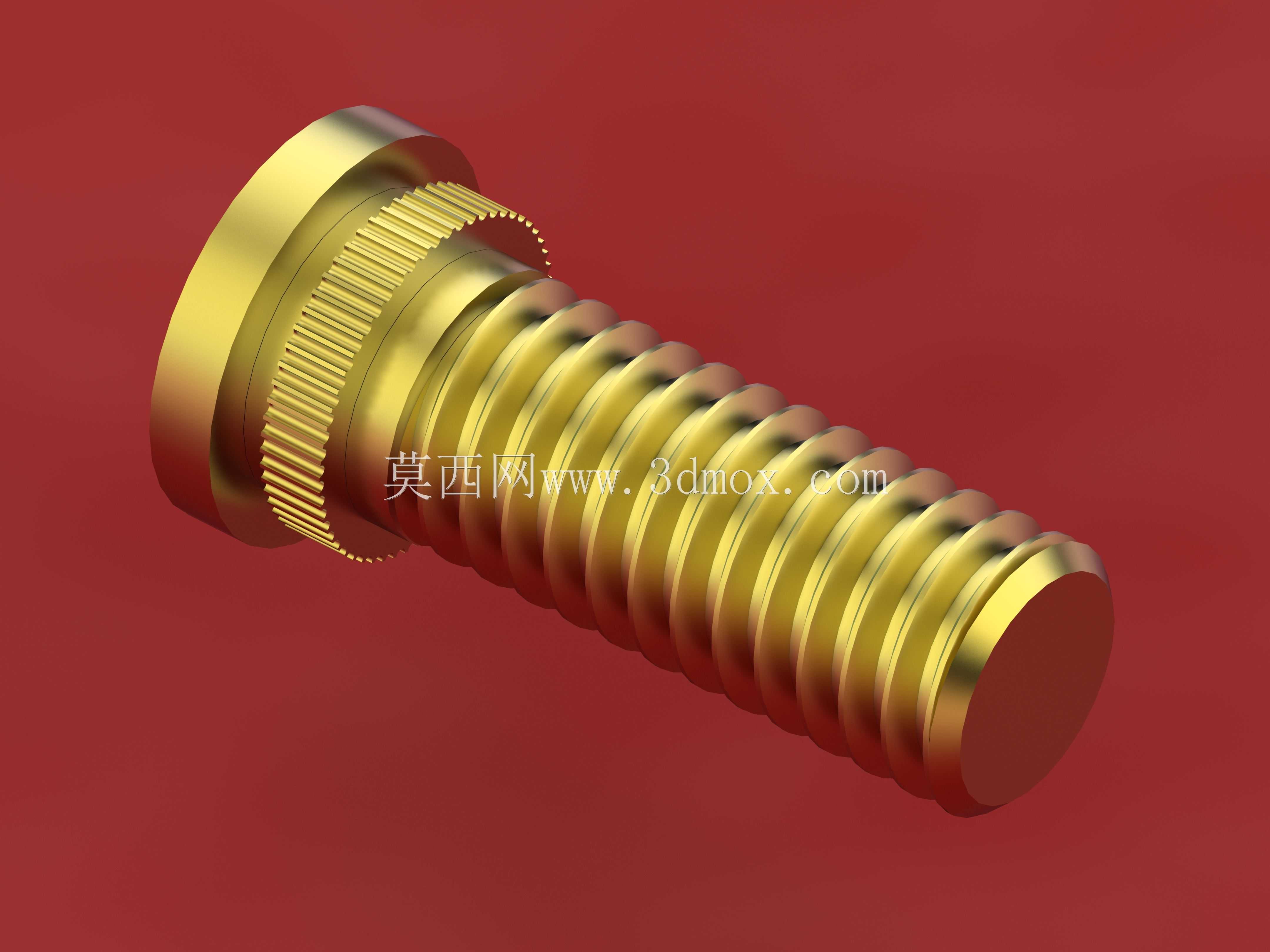

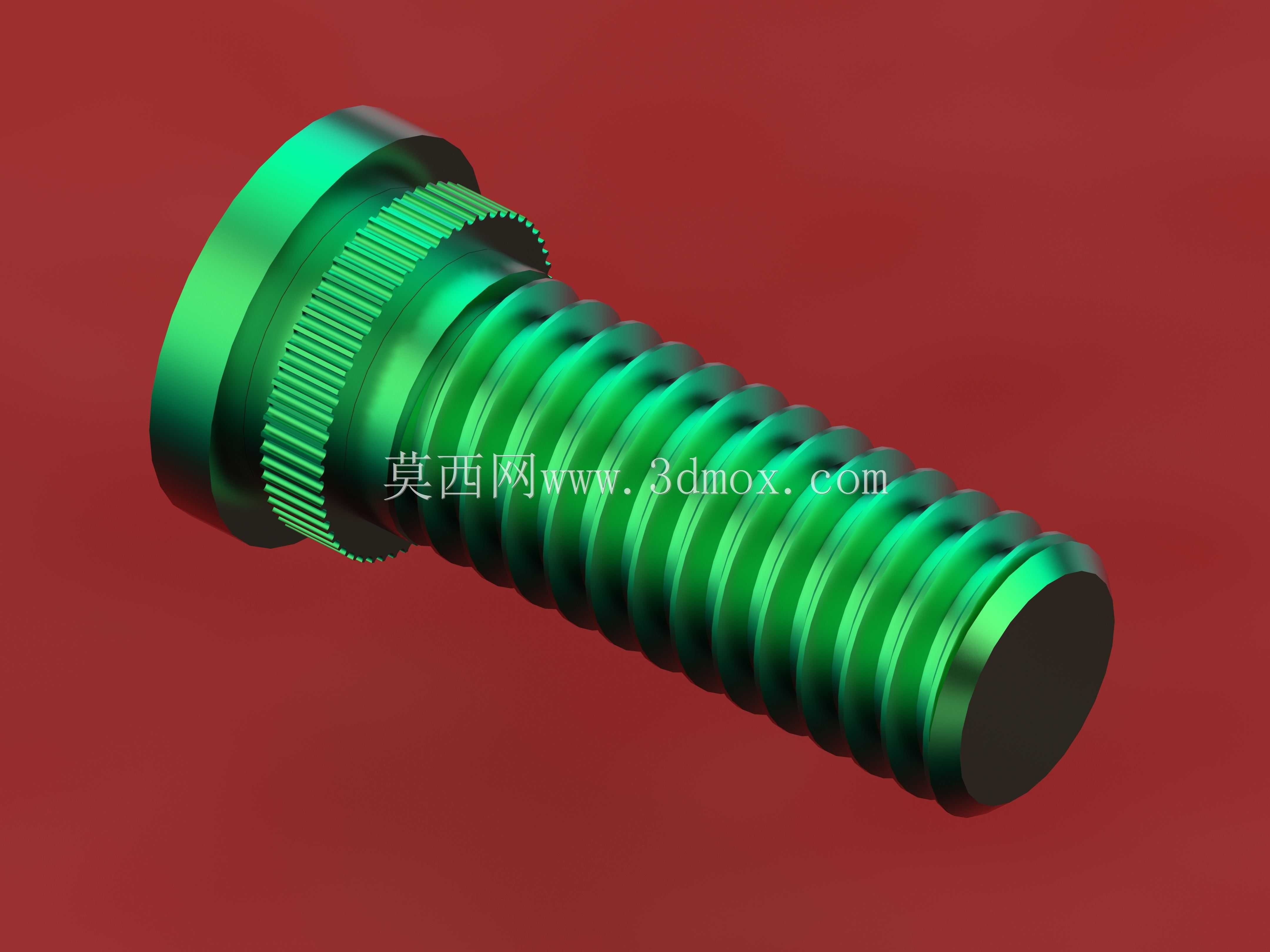

标准M4压入式双头紧固螺栓结构

　　在各类精密机械装配、电子设备结构固定、小型工装夹具搭建场景中，小规格压入式双头螺栓的应用覆盖了从消费电子外壳组装到机床附件定位的诸多环节，这类零件不需要额外的螺母配合单侧安装的特性，极大压缩了狭小装配空间内的紧固件布局难度。这款M4规格的压入双头螺栓，设计阶段优先考虑了薄板类基材的盲装需求，头部带滚花的压入段在安装时可以通过过盈配合嵌入预制的光孔内，滚花纹路会在压入过程中咬入基材内壁，不需要额外点胶或者焊接就能实现防转与抗拉脱的效果，避免了传统单侧螺栓需要背面预留扳手操作空间的问题。从结构细节来看，螺栓的压入端法兰台肩做了精准的厚度控制，压装到位后台肩面会完全贴合基材表面，不会出现凸起或者凹陷超差的情况，

　　保证后续装配的零件可以完全贴合基准面，不会因为紧固件的安装误差带来整体装配的累积公差。螺纹段采用标准M4公制粗牙螺纹，牙型角严格遵循通用螺纹规范，和常规M4规格的螺母、螺纹孔都能实现顺畅旋合，不需要做特殊的适配加工，不管是用来固定小型传感器支架、接线端子排，还是作为钣金件之间的间隔连接柱，都能直接匹配现有标准件库内的对应配件。设计过程中特意将压入段的长度做了分档适配逻辑，针对不同厚度的安装基材，压入段的有效咬合长度可以覆盖1mm到3mm的常见薄板厚度范围，滚花段的齿深控制在0.15mm左右，既不会因为齿深过大导致压入时基材开裂，也不会因为齿深过小出现抗扭拉力不足的问题，在铝合金板材、冷轧钢板、

　　甚至硬质工程塑料基材上都能实现可靠的固定效果。从安装边界来看，这款螺栓压入时需要的预制孔直径公差控制在H7级别，孔口做0.2mm的倒角引导，压装过程中使用平压头垂直施力，不能采用敲击的方式安装，避免螺栓头部变形导致螺纹段同轴度超差。螺栓整体的同轴度控制在0.05mm以内，压装完成后螺纹段和安装面的垂直度误差不超过0.1mm，保证后续拧入配件时不会出现别劲、滑牙的问题。在实际设备维护场景中，这类压入式螺栓如果出现螺纹滑牙的情况，只需要用冲子从背面将旧螺栓敲出，重新压入新件即可，不需要对基材做扩孔、攻丝的二次加工，大幅降低了薄板类结构件的维护成本。不同于普通的单头压铆螺钉，双头的结构可以在基材两侧都实现螺纹连接功能，

　　一侧通过压入固定在基础件上，另一侧可以用来安装可拆卸的盖板、调节垫片或者外接附件，在需要频繁拆装的设备部位，这种结构比焊接螺柱的可拆卸性更强，比穿装螺栓的空间占用更小。在做三维建模的时候，螺纹段采用了精确的牙型建模而不是贴图示意，滚花段的网纹纹理也做了等比例还原，法兰台肩的过渡圆角、螺纹收尾的退刀结构都完全按照实际加工工艺做了还原，不管是用来做装配干涉检查、装配工艺模拟，还是出工程图指导生产，都可以直接调用，不需要再做额外的结构补全。在自动化装配线的小型治具设计中，这类螺栓常用来固定治具上的定位挡块、检测传感器，因为压装后背面没有凸起，不会刮伤输送线上的产品表面，也不会积累加工产生的碎屑，清理维护更加方便。在3C产品的内部结构中，这类小规格压入螺栓可以用来固定主板、电池支架等部件，相比自攻螺钉，它的反复拆装寿命更长，不会因为多次拆装导致基材上的螺纹孔滑牙，适合需要多次返修检测的产品结构。
