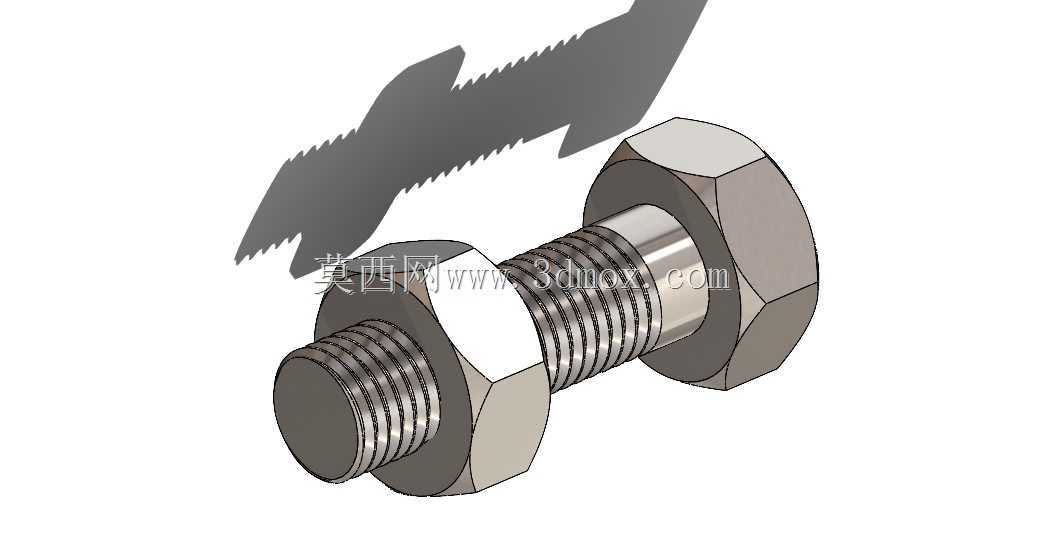

六角头螺栓配六角螺母螺纹连接结构

　　这套螺纹连接结构是机械装配领域应用最广泛的可拆卸紧固方案，覆盖从普通民用设备到重型工业装备的各类连接场景，小到家电外壳拼装、普通工装夹具定位，大到机床床身组件锁紧、重型输送线机架拼接、泵阀壳体密封紧固，都能见到这类六角头螺栓配螺母的组合身影。不同于焊接、铆接等永久连接方式，这类螺纹副可反复拆装，不会破坏被连接件的基体结构，非常适合需要定期检修、更换内部易损件的设备部位，比如减速机端盖固定、液压阀块安装、机床防护门铰接座锁紧这类需要频繁开合或定期维护的位置。

　　从功能特性来看，这套结构采用外六角的头部与螺母外形设计，适配普通开口扳手、套筒扳手、活动扳手等通用工装，现场装配不需要定制专用工具，哪怕是户外无电源的施工场景，靠手动工具就能完成锁紧与拆卸作业。螺栓杆部的外螺纹与螺母内螺纹采用标准公制粗牙螺纹设计，牙型角60度，牙根强度充足，自锁性能满足常规无剧烈交变冲击的工况需求，配合平垫使用时还能分散被连接件表面的压紧应力，避免软质金属、工程塑料等低强度被连接件表面被压溃，也能在一定程度上防止螺母受振动影响出现回转松脱。

　　设计这套结构的三维模型时，首先要明确的是安装边界的约束条件：螺栓的公称长度需要根据被连接件的总叠厚来选定，要保证锁紧后螺栓露出螺母2-3个螺距，既不能因为长度不足导致螺纹啮合扣数不够，连接强度达不到设计要求，也不能因为长度过长造成螺纹外露过多，干涉周边其他运动部件，或是在设备运行过程中剐蹭操作人员、勾挂管线线缆。建模时需要严格遵循螺纹的公称直径、螺距、六角头对边尺寸、头部厚度等通用标准参数，保证模型导出的工程图能直接用于采购标准件，不需要二次修改尺寸。建模过程中要注意区分螺纹收尾的退刀槽结构，螺栓头部的支承面要做平面度约束，避免锁紧时出现偏载，导致螺栓杆部受附加弯曲应力，大幅降低连接的疲劳寿命。

　　实际选型应用时，还要结合工况的载荷特性调整参数：如果是承受横向交变载荷的连接部位，比如振动筛的机架拼接、破碎机的衬板固定，就需要在这个基础结构上增加弹簧垫圈、止动垫片或是采用防松螺母结构，避免长期振动下螺纹副松脱；如果是有密封要求的连接场景，比如压力容器法兰、液压管路接头，还要配合铜垫、O型圈等密封件，同时控制螺栓的预紧力矩，保证各螺栓的预紧力均匀，避免密封面压合不严出现泄漏。另外在布置螺栓孔位时，要预留足够的扳手操作空间，六角头周边至少要留出大于扳手回转半径的操作间隙，不然现场装配时扳手无法卡入六角头，哪怕连接结构本身强度足够，也会出现装不上、拆不下的问题，这也是很多新手结构设计时容易忽略的细节，往往等到装配现场才发现操作空间不足，只能临时修改被连接件的孔位，或是打磨周边结构，影响整体装配效率。

　　这套模型还原了螺纹连接的完整装配关系，能直接用于装配干涉检查、装配工艺模拟，也可以作为标准件库的基础单元，导入各类设备的总装模型中使用，帮助设计人员在方案阶段就验证螺栓长度是否合适、安装操作空间是否充足，避免后期生产装配时出现结构干涉、选型错误的问题。
