TQFP100贴片设备专用抽屉结构设计

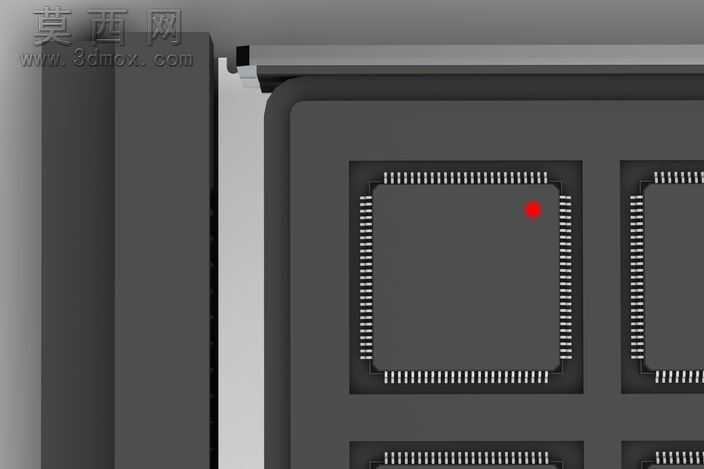

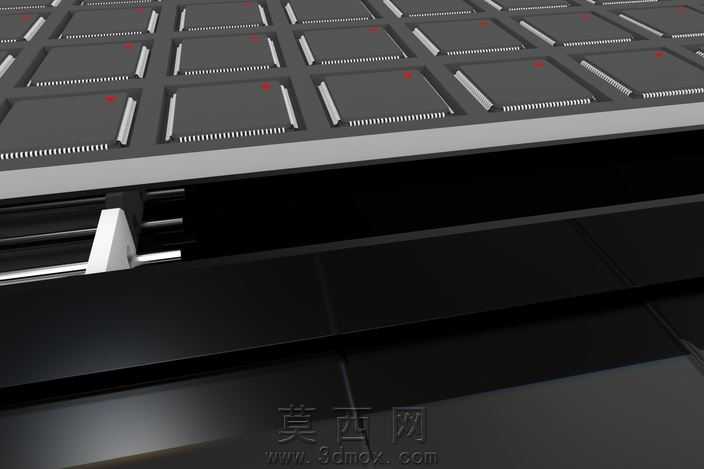

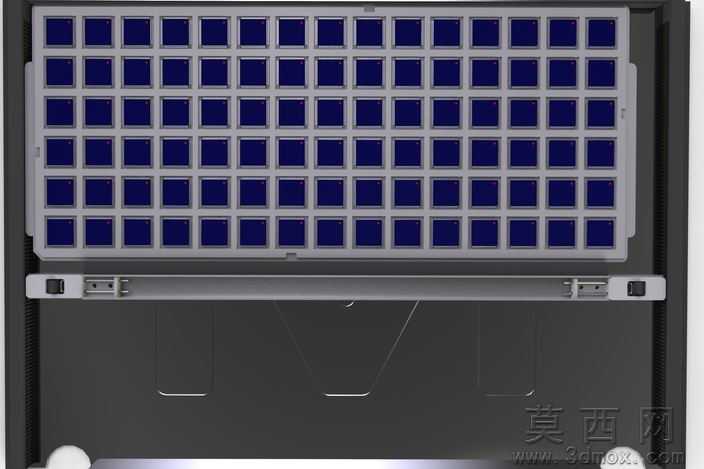

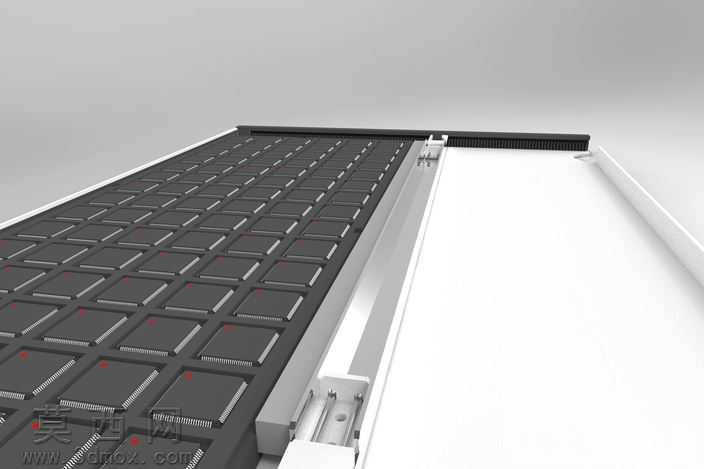

本模型为TQFP100贴片机器配套专用抽屉，整体采用三维参数化建模完成，建模过程中严格遵循电子制造贴片工序的实际作业尺寸规范，对抽屉的承载区域、滑动导向结构、限位组件均做了1:1等比例还原。建模阶段先以基准面定位抽屉整体外轮廓，区分出左侧芯片料盘承载区与右侧空白作业区两个功能模块：左侧承载区采用网格化凹槽结构，每个凹槽尺寸精准匹配TQFP100封装芯片的料盘定位需求，凹槽边缘做微小倒角处理，避免取放料盘时出现卡滞、刮蹭料带的问题，网格筋板厚度经过结构强度校核，可同时承载多盘封装芯片不变形；右侧区域为平整作业面，表面做哑光质感处理，可临时放置待贴装的PCB板、小型作业工具。抽屉的滑动导向结构采用双侧线性导轨配合限位滑块的设计，建模时还原了导轨的安装卡槽、滑块的滚珠避让槽、端部的限位挡块结构，保证抽屉抽拉过程顺滑无晃动，拉出至最大行程时可通过限位结构自动锁止，避免作业过程中抽屉意外滑出引发物料掉落。渲染阶段采用工业级写实材质方案：主体框架部分赋予磨砂铝合金材质，调整金属粗糙度参数模拟工业铝型材的哑光金属质感，边缘做轻微的高光反射处理体现机加工的精度；承载区网格部分赋予防静电黑色工程塑料材质，添加细微的颗粒纹理还原防静电工装的表面质感，每个凹槽内的红色定位标记采用自发光弱红色材质，清晰标识每个料位的放置位置；导轨滑块部分赋予亮面镀铬金属材质，与主体框架形成材质对比，突出滑动组件的结构特征。设计思路围绕SMT贴片工序的实际作业需求展开，重点优化了料盘取放的操作空间、抽屉抽拉的操作手感、不同功能区域的划分逻辑，既满足TQFP100封装芯片的规整存储需求，也兼顾贴片作业时的临时操作需求，整体结构无冗余设计，所有零部件均可直接对接生产加工，可直接应用于对应型号贴片机的工装改造或配套生产。
