电路板安装式管状保险丝夹持座结构设计

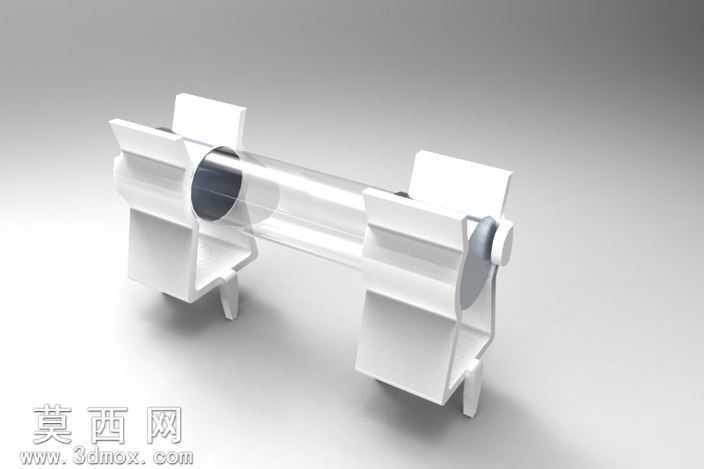

本作品为电路板直插安装型管状保险丝夹持座的三维设计模型，建模过程中首先梳理产品的核心功能需求：既要实现对标准管状玻璃保险丝的稳固夹持，保证电路导通的接触可靠性，又要适配PCB板的波峰焊安装工艺，同时兼顾绝缘防护与装配便捷性。建模阶段先以标准管状保险丝的外形尺寸为基准，确定两侧夹持弹片的间距与夹持行程，通过参数化草图绘制两侧安装基座的轮廓，基座采用对称式结构设计，底部伸出的两个插脚严格遵循标准2.54mm网格间距设计，插脚根部做圆弧过渡处理，避免焊接应力集中导致的基座开裂。两侧的夹持弹片采用弹性卡爪结构，建模时特意预留了合理的弹性变形量，既保证保险丝装入后有足够的接触压力降低接触电阻，又不会因为夹持力过大导致玻璃管碎裂，弹片与基座的连接位置做了加强筋结构，提升反复插拔保险丝后的结构耐用性。中间的透明防护套筒采用半透明PC材质参数设置，渲染阶段为绝缘基座赋予哑光白色阻燃尼龙材质，调整材质的粗糙度与漫反射参数还原工程塑料的真实质感，为金属夹持弹片与插脚赋予镀锡铜合金材质，添加轻微的金属反光与表面细微拉丝纹理，透明防护套筒则调整折射率与透明度参数，还原PC材料的通透质感同时表现出轻微的光线折射效果。整体结构设计充分考虑了实际生产的注塑工艺可行性，所有边角位置都做了C0.3的倒角处理，避免注塑件出现应力发白与锐边问题，基座背部设计了定位凸点，在PCB装配时可以实现快速预定位，提升自动化焊接的装配效率。模型的装配关系完全还原实际产品的组装逻辑，各部件之间的配合间隙经过反复校验，既保证各部件组装后无松动错位，又不会出现过盈配合导致的装配困难，整体结构紧凑，占用PCB板面积小，能够适配多种小功率电气设备的过流保护安装需求。
