壁挂折叠式家用健身引体向上支架结构

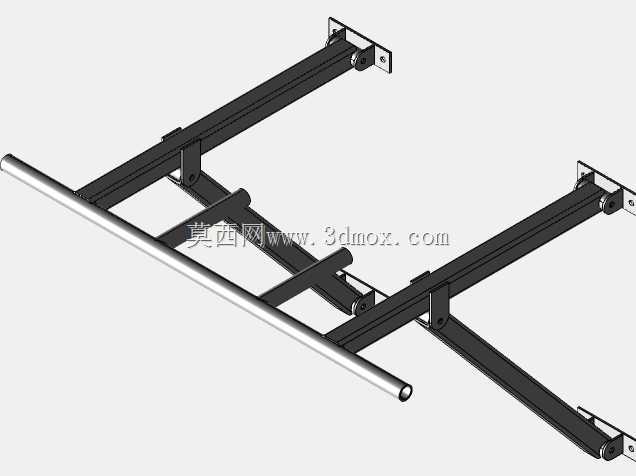

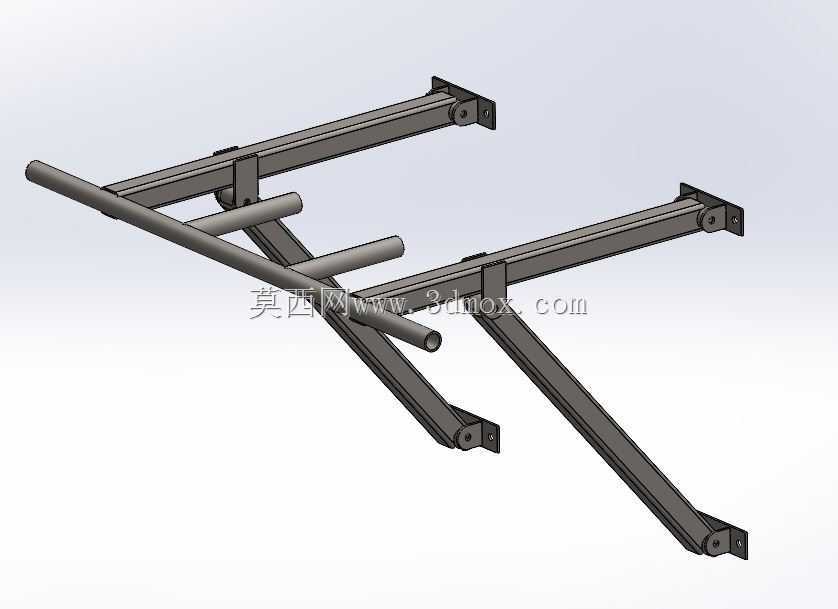

　　这款壁挂折叠式引体向上支架，主要面向家庭阳台、私人车库、小型居家健身区这类空间有限的场景设计，解决常规落地式引体架占用地面空间、移动不便的痛点，同时兼顾商用小型工作室的零散空间利用需求。从结构设计逻辑来看，整体采用三角稳定受力框架，两根平行的主支撑臂通过尾部的安装法兰与墙体锚固，斜向撑杆在主臂展开后形成刚性三角支撑，将用户做引体动作时产生的竖向载荷、横向摆动力矩均匀传递到墙体锚固点，避免单点受力导致的连接失效。主支撑臂采用矩形截面型钢加工，相比同重量的圆管截面，其抗侧弯、抗扭刚度更优，能承受用户训练时产生的侧向晃动载荷，实测静态承重可达到120公斤以上，覆盖绝大多数成年使用者的体重需求，同时预留足够的安全冗余，避免长期使用后的结构疲劳变形。

　　折叠功能是这款结构的核心设计点，斜撑杆与主臂、安装法兰之间均采用销轴铰接结构，无需额外工具即可完成展开与收纳操作，收纳后整体结构紧贴墙面，突出墙面的厚度控制在极小范围内，不会对阳台通行、车库车辆停靠造成干扰，完美适配小空间的使用需求。握持横杆采用圆管截面设计，表面预留防滑处理的安装余量，横杆与主支撑臂之间采用可拆卸式连接结构，用户可根据自身肩宽调整横杆的安装位置，适配不同身高、肩宽的使用者，同时方便后期更换磨损的握持套。

　　安装边界方面，尾部的安装法兰共设置四个锚固点，要求安装面为实心混凝土墙体或者承重实心砖墙，禁止安装在空心砖、轻质隔墙等非承重墙体上，锚固螺栓需采用膨胀螺栓搭配加厚垫片，确保连接强度。展开状态下，支架整体向外伸出的距离满足引体向上动作的摆幅需求，不会出现动作过程中腿部磕碰墙面的问题；横杆的安装高度可根据使用者的身高调整安装法兰的固定高度，常规安装高度下，使用者跳起即可抓握横杆，无需额外垫脚。

　　从实际使用场景出发，这款支架除了满足基础的引体向上训练需求，还可搭配悬挂训练带、吊环等配件，拓展出更多训练动作，比如悬挂举腿、拉力训练等，提升结构的使用性价比。结构的铰接位置均设置了限位结构，展开后斜撑杆自动卡入限位位，不会出现使用过程中意外折叠的风险，收纳时只需抬起限位卡销即可将斜撑杆折回，操作逻辑简单，无需专业人员指导即可完成状态切换。所有焊接位置均采用满焊工艺，焊后打磨平整去除焊渣，避免应力集中导致的焊缝开裂，整体表面做喷塑防锈处理，适配阳台、车库这类可能存在潮湿、温差变化的使用环境，长期使用不会出现锈蚀掉漆的问题。

　　在结构建模过程中，所有铰接位置的销轴与孔位均采用间隙配合设计，既保证折叠操作的顺畅性，又不会出现过大的旷量导致使用时产生晃动感；主支撑臂的长度经过反复校核，在保证伸出距离满足动作需求的前提下，尽可能缩短力臂长度，降低墙体锚固点的受力载荷，提升整体结构的安全系数。横杆与主臂的连接位置设置了防转结构，避免使用过程中横杆转动导致的脱手风险，连接螺栓采用防松螺母，长期反复受力也不会出现松动脱落的问题。
