PWM转0-10V电压信号转换模块结构

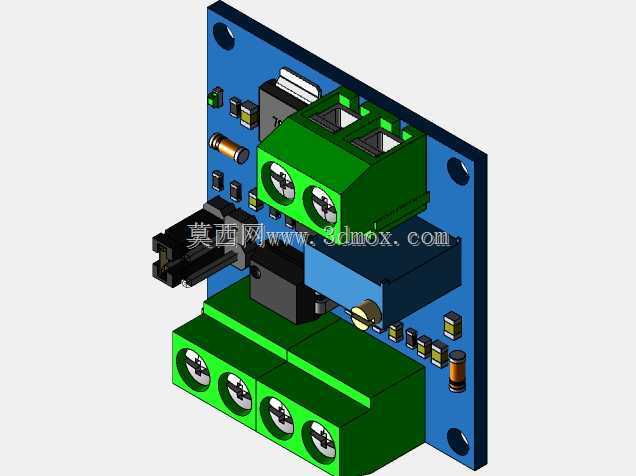

　　在工业自动化控制场景里，不同设备之间的信号匹配一直是现场调试、系统集成环节绕不开的实际问题，很多PLC、运动控制卡输出的PWM数字信号，无法直接被需要0至10V模拟电压信号驱动的变频器、比例阀、模拟量采集模块识别，这类信号转换模块就是为打通这层信号壁垒设计的。从结构设计来看，整个模块以蓝色FR-4玻纤电路板为安装基底，板上集成了运算放大电路、滤波电路、接口防护电路，核心信号处理采用LM358运算放大器搭建转换链路，能将输入的不同占空比PWM信号，线性转换为对应幅值的0-10V直流电压输出，转换线性度控制在常规工业应用允许的误差范围内，满足大多数工控场景的信号匹配需求。

　　模块的接口布局充分考虑了现场接线的操作便利性，输入侧采用带锁扣的快速接线端子，适配0.5至2.5平方毫米的多股铜芯控制线，端子旁预留了清晰的丝印标识，区分PWM信号输入、电源正、电源负接线位，避免现场接线时出现错接反接的问题；输出侧同样采用大间距绿色接线端子，端子之间的电气间隙满足低压电气设备的安规要求，防止高压串扰、积尘导致的短路风险。板载的贴片电阻、电容均采用工业级温漂参数选型，电解电容布置在板卡边缘靠近电源输入的位置，既方便滤波电容就近滤除电源纹波，也避免发热元件集中堆积带来的局部温升过高问题。

　　安装边界设计上，整个板卡采用四角开孔的安装方式，安装孔位适配M3规格的铜柱或螺丝，孔位间距符合常用小尺寸工控模块的通用安装尺寸，既可以直接通过铜柱固定在设备内部的安装板上，也可以搭配标准DIN导轨卡扣安装在电气柜的标准导轨上，不需要额外定制安装支架。板卡整体外形为规整的矩形，边缘做了圆角处理，避免安装操作时板边毛刺划伤操作人员，板上最高的元件为接线端子座，整体高度控制在25毫米以内，对电气柜内部的垂直安装空间要求很低，适合在紧凑的设备控制仓内布置。

　　从实际使用的工况适配角度，模块的电路设计预留了足够的防护余量，电源输入端口串联了自恢复保险丝，反接时不会直接烧毁核心电路元件，信号端口并联了TVS瞬态抑制二极管，能吸收现场接线时偶尔出现的浪涌脉冲，减少工业现场复杂电磁环境下的模块损坏概率。电路布线时将大电流的电源回路和小信号的处理回路做了分区布置，地回路采用单点接地的设计思路，减少PWM信号开关过程中产生的高频噪声串入模拟量输出链路，保证输出电压的纹波控制在较低水平，不会因为信号噪声导致后端驱动设备出现抖动、误动作的问题。

　　在做三维结构建模的时候，所有元件的封装尺寸都按照实际量产元件的实测尺寸绘制，接线端子的插拔空间、板上元件的维修操作空间都做了预留校验，比如端子上方预留了足够的螺丝刀操作空间，不需要拆下整个模块就能完成现场接线的紧固操作；板上的可调电位器布置在板卡侧边，调试时可以直接用小螺丝刀调整输出电压的零点和满量程校准值，不需要拆开设备外壳就能完成现场校准。整个模块的结构没有多余的装饰性设计，所有结构特征都服务于电气性能、安装便利性、现场维护效率的实际需求，没有为了外观好看牺牲接线操作空间或者散热效率，完全贴合工业现场设备的实际使用逻辑。
