集成贴片天线的F9P GNSS防护外壳结构

　　这款集成贴片天线的F9P GNSS防护外壳，主要面向高精度卫星定位场景的硬件集成需求，在测绘无人机、自动驾驶农机、无人巡检车、港口高精度定位基站这类对定位信号稳定性、设备环境耐受性有严苛要求的场景中，承担核心定位模块的物理防护与天线适配功能。实际户外作业场景里，定位模块往往要面对扬尘、雨水泼溅、温差形变、装配震动等多重考验，外壳的结构设计直接决定了核心板卡与天线的工作寿命与信号稳定性，很多户外定位设备出现信号漂移、接口松动、板卡受潮损坏的问题，根源都在于外壳结构设计没有匹配实际工况的防护与安装需求。

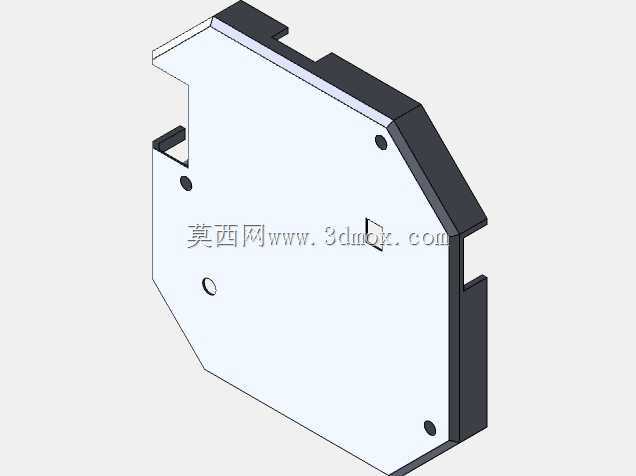

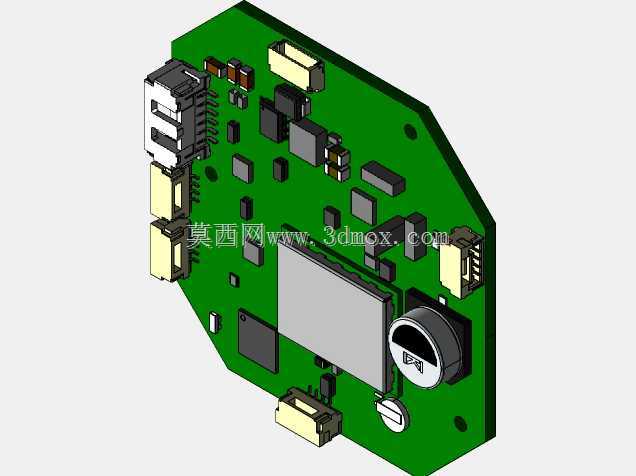

　　从结构设计逻辑来看，这款外壳采用多边形扁平式构型，没有采用常规圆形或方形外壳的通用方案，核心是为了在有限的安装空间内，同时兼顾贴片天线的净空要求、板卡接口的排布空间、以及安装固定的边界约束。外壳主体的腔体深度严格匹配F9P高精度GNSS板卡的堆叠高度，预留了贴片天线的安装贴合面，保证天线辐射面与外壳上盖的距离满足信号传输的低损耗要求，避免外壳材质对卫星信号造成过度遮挡。腔体内部设置了多处定位柱与卡扣位，无需额外打胶即可实现板卡的精准限位，防止设备在震动工况下板卡移位导致的天线馈点接触不良，同时在板卡高频工作的区域预留了微小的散热间隙，避免密闭腔体内热量堆积影响板卡的晶振工作精度，毕竟高精度GNSS模块对温度变化带来的频偏十分敏感，局部温度过高会直接导致定位精度下降。

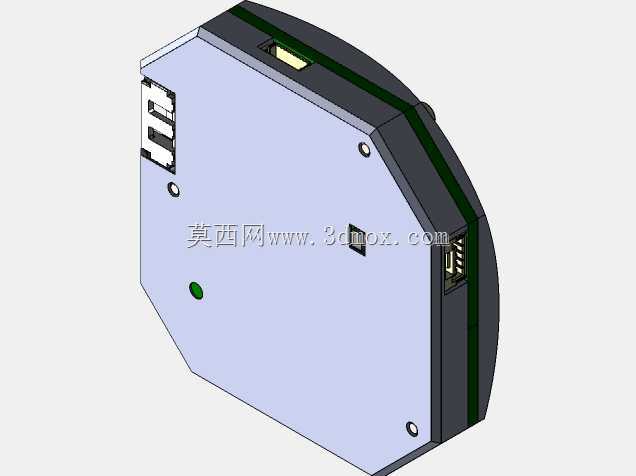

　　外壳的侧壁集成了多组接口避让槽，分别对应GNSS模块的电源输入、数据传输、差分信号输出等外接接口，接口位置的边缘做了加厚处理，防止反复插拔外接连接器时导致壳体开裂，同时接口槽的尺寸公差控制在合理范围，既保证外接连接器能顺利插接，又能避免缝隙过大导致雨水、扬尘进入腔体内部。壳体的拼接面采用了止口结构设计，上下盖合后形成迷宫式密封路径，配合密封胶条即可实现基础的户外防护等级，无需额外做复杂的密封结构就能满足多数户外作业的防护需求。外壳上设置的多处安装孔位，分布在壳体的受力均衡位置，既可以通过螺丝直接固定在设备的安装平台上，也可以配合减震胶柱实现悬浮式安装，进一步过滤设备运行时传递到定位模块的高频震动，避免震动带来的信号跟踪失锁问题。

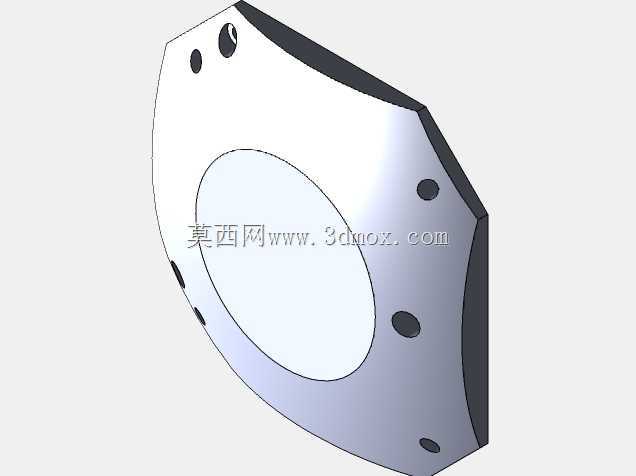

　　考虑到贴片天线的工作特性，外壳上盖对应天线辐射区域的部分做了壁厚均匀化处理，没有设置加强筋或者金属嵌件，防止局部结构对卫星信号造成反射或者遮挡，保证天线的多星多频信号接收增益不受壳体影响。壳体的边角位置做了圆弧过渡处理，既可以降低装配时的边角磕碰损伤，也能减少户外使用时的风阻，对于安装在高速移动设备上的定位单元来说，更小的风阻能降低安装支架的受力负荷，提升长期使用的结构可靠性。在安装边界上，这款外壳的扁平构型可以适配厚度受限的安装空间，多边形的轮廓相比同直径的圆形外壳，能在边角位置预留更多的接口排布空间，相比方形外壳又能减少无效的安装占用面积，在狭小的设备舱内可以更灵活地调整安装方位，同时保证天线的辐射面朝向天空无遮挡。实际装配过程中，上下盖采用螺丝锁紧的方式，锁紧位置均匀分布在壳体边缘，保证合盖后各位置的密封压力一致，不会出现局部缝隙过大的问题，同时壳体上预留的接地柱位置，可以直接连接板卡的接地端，实现壳体的电磁屏蔽效果，减少外界电磁干扰对GNSS弱信号接收的影响，这一点在靠近电机、数传电台这类强电磁干扰源的安装场景下尤为重要，很多定位设备在实验室环境下工作正常，装机后出现信号失锁，往往就是外壳没有做好电磁屏蔽的接地设计。
