平板包装机扁平物料自动进料装置

　　在软包装、纸品加工的平板类包装生产线上，扁平物料的连续稳定进料一直是影响整线节拍的核心环节，传统人工上料不仅存在定位偏差大、节拍不稳定的问题，还容易在薄型物料堆叠输送过程中出现刮擦、折边、双张叠送的缺陷，这款针对平板包装机开发的扁平材料进料装置，正是为解决这类产线痛点完成的结构设计。从实际产线适配角度看，该装置可直接对接平板包装机的上料工位，适配信封、薄型卡片、平面说明书、片状包装衬纸等厚度在0.1mm-3mm区间的扁平类物料，能够完成单张物料的自动分离、定向输送、精准对位出料的全流程动作，替代传统人工上料工位后，可将单工位上料节拍稳定在120-180件/分钟，同时将物料输送定位偏差控制在±0.5mm以内，完全匹配中高速平板包装线的生产节拍要求。

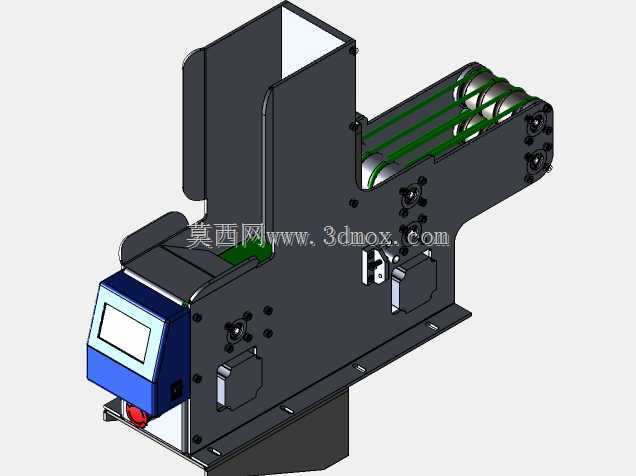

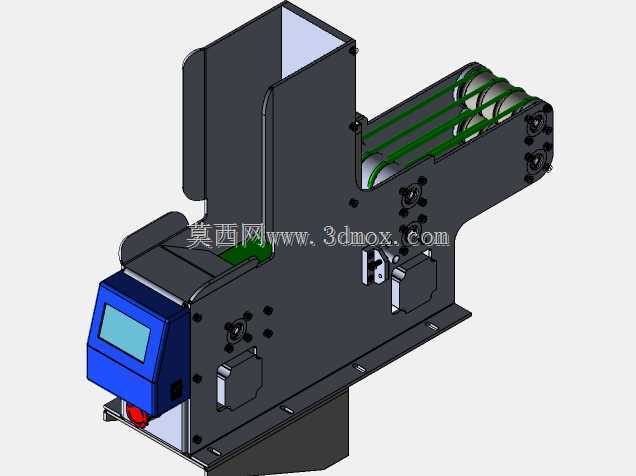

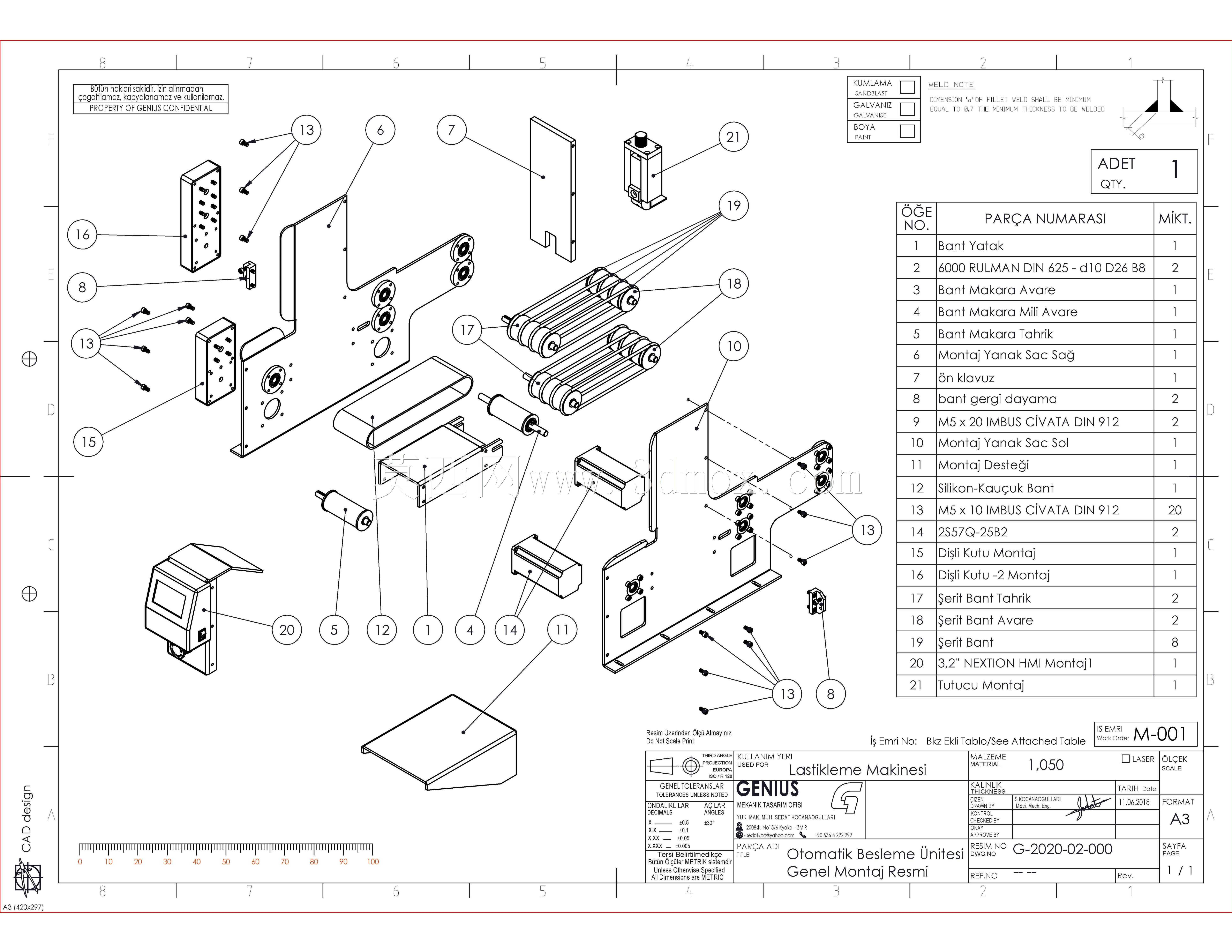

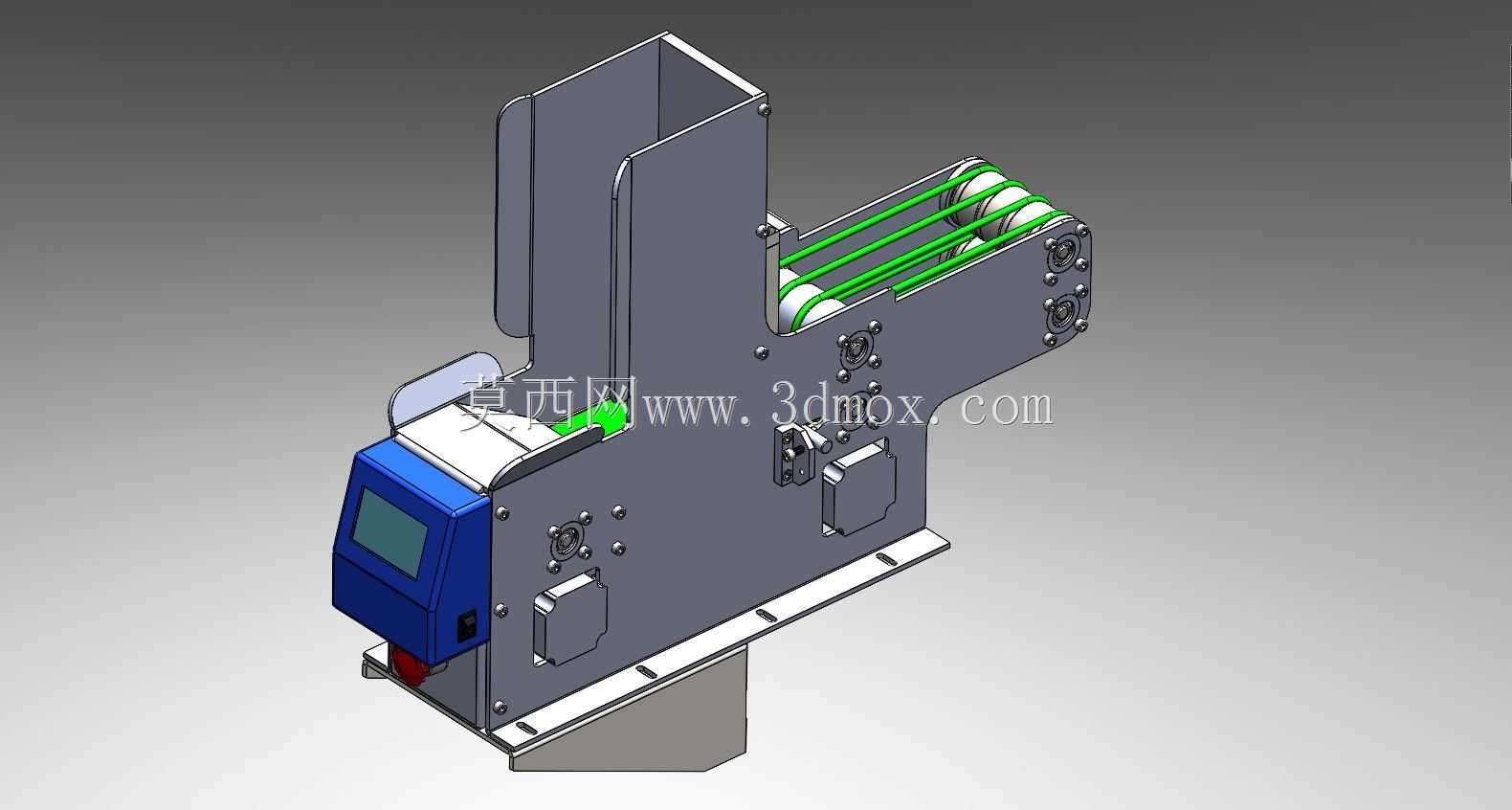

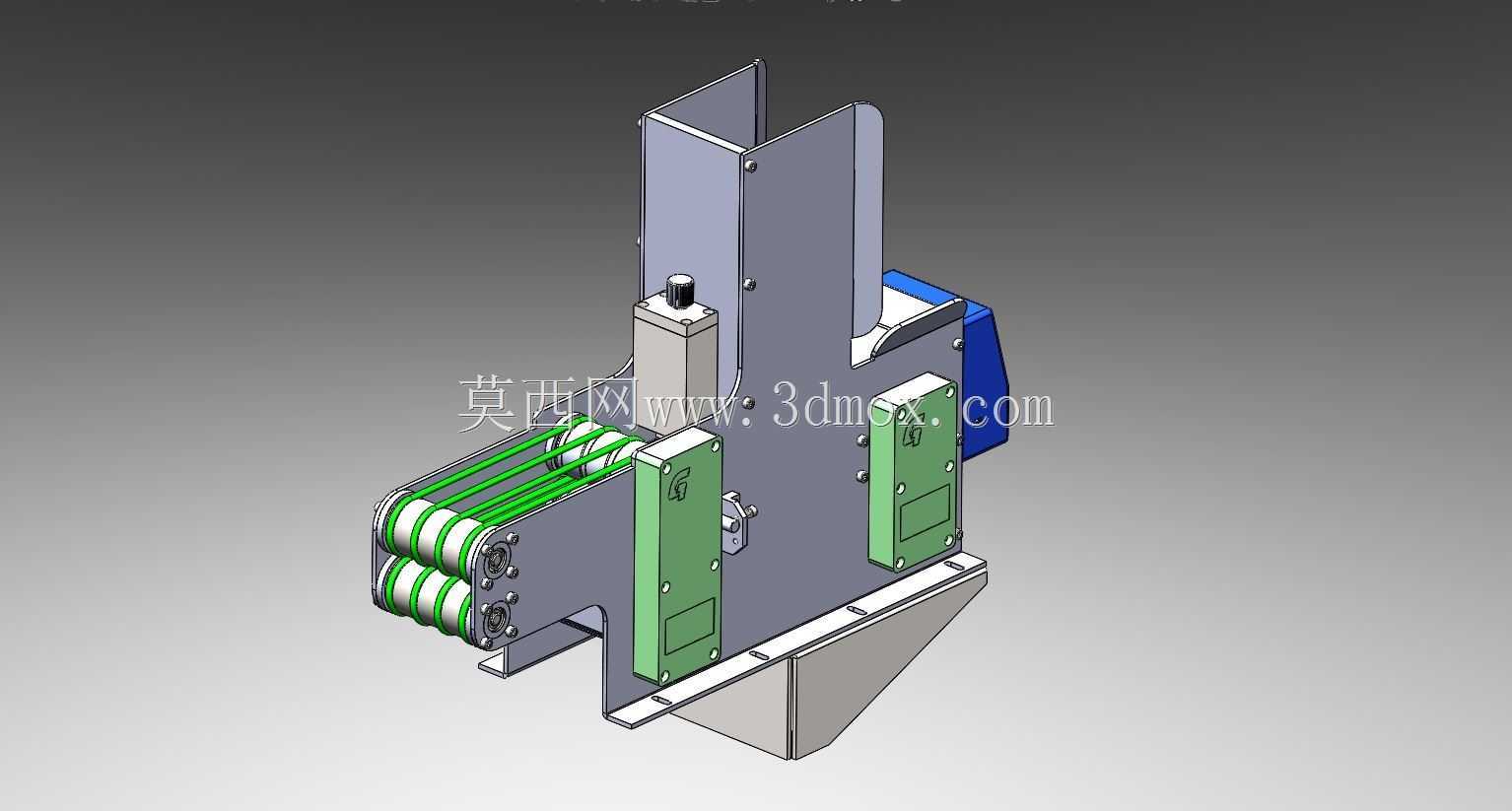

　　结构设计层面，装置采用立式集成布局，主体承载结构采用冷轧钢板折弯焊接成型的立式安装背板作为核心支撑，所有功能组件均直接固定在背板上，大幅压缩了设备的横向占用空间。物料储料仓设置在装置上部，采用双侧可调式挡料板结构，可根据物料的长宽尺寸快速调整挡料板间距，适配不同规格的扁平物料存放，储料仓底部设置有托料承托结构，可随物料堆叠高度变化自适应调整承托高度，保证最下层物料始终与输送组件保持稳定的接触压力。物料分离与输送采用多组平行布置的窄型同步带作为输送载体，同步带轮组采用精密深沟球轴承支撑，传动端通过同步带与驱动单元连接，保证多组输送线的线速度完全一致，避免物料输送过程中出现偏斜；在储料仓出料位置设置有弹性分料齿结构，可通过调整弹性压片的压力，保证每次仅放行单张物料通过，从结构上杜绝双张、多张物料叠送的问题。

　　驱动与控制部分，装置采用步进电机作为动力源，搭配可编程控制单元实现输送速度、送料步距的精准调整，控制端预留有标准通讯接口，可直接对接包装机的主控系统，实现与包装机封切、装盒等工位的动作联动；人机交互部分采用集成式触摸显示终端替代传统的按钮、旋钮操作界面，可直接在终端上设置送料长度、输送速度、分料压力等参数，同时实时显示设备运行状态、故障报警信息，大幅降低一线操作人员的调试门槛。安装边界方面，装置整体采用背板挂装+底部支撑脚的复合安装形式，立式背板上预留有标准的安装孔位，可直接固定在包装机的进料侧机架上，底部的L型支撑脚可根据现场安装平面的高度调整支撑长度，抵消机架安装面的平面度误差；装置的出料端高度与包装机进料输送带的高度差控制在±10mm可调范围内，出料口设置有导向托板，可保证物料从进料器输出后平稳过渡到包装机的输送线上，不会出现物料掉落、卡滞的问题。

　　从实际工况适配角度，装置的所有外露传动部分均设置有可拆卸的透明防护盖板，既可以避免生产过程中粉尘、杂物落入传动机构造成卡滞，也方便日常维护时快速观察传动部件的运行状态；同步带采用耐磨损的聚氨酯材质，表面设置有细微的防滑纹路，在保证足够摩擦力输送物料的同时，不会在薄型物料表面留下压痕或刮伤，适配印刷类、覆膜类表面易刮伤的扁平物料输送需求。装置的侧部设置有快速调节手柄，无需额外工具即可完成储料仓宽度、分料齿压力、输送张紧度的快速调整，换产调试时间可控制在10分钟以内，适配多规格小批量的柔性生产需求。在结构细节处理上，所有与物料接触的边缘均做了R2以上的圆角倒钝处理，不存在尖锐棱角，避免物料输送过程中被勾挂、扯坏；电气走线全部内置在背板的走线槽内，外部无裸露线缆，既符合生产现场的安全规范，也避免线缆外露造成的积尘、剐蹭问题。
