NEMA17/23步进电机集成驱动控制装置

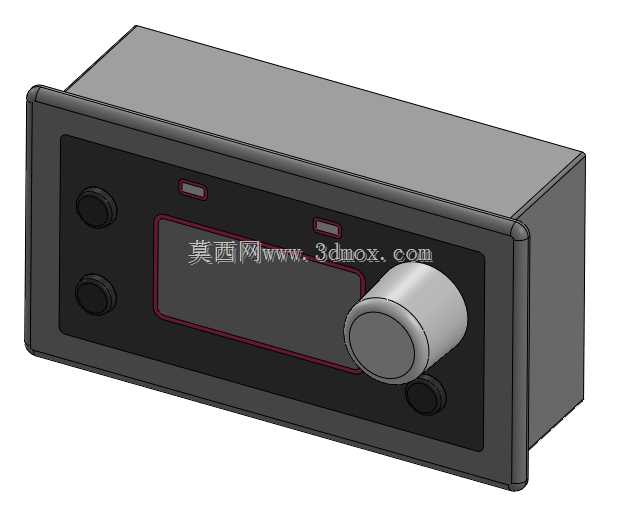

　　这款集成控制装置主要面向小型自动化设备、桌面级数控加工场景设计，可直接适配NEMA17、NEMA23规格的步进电机，无需额外搭配独立驱动板与转接模块，大幅简化设备内部的布线复杂度，缩减电控部分的安装占用空间。从结构设计来看，装置采用盒式一体化外壳，前面板集成了状态显示区域、参数调节旋钮与功能按键，显示区域做了内凹嵌装设计，边缘做了限位凸台，可直接卡装常规尺寸的OLED或LCD显示屏，无需额外设计固定支架；调节旋钮选用带阻尼的金属轴旋钮，旋转手感清晰，适配现场参数微调的操作需求，三个功能按键沿面板左侧竖向排布，按键帽突出面板表面2mm，带按压反馈，方便戴操作手套时完成点按操作。外壳主体采用工程塑料注塑成型的设计思路，

　　侧壁预留了标准的DIN导轨安装卡扣位，也可通过侧面的沉头孔直接使用螺丝固定在设备安装板上，安装边界兼容常规电控柜内的35mm标准导轨安装尺寸，整体深度控制在100mm以内，不会占用过多柜内纵深空间，适配小型桌面设备紧凑的电控仓布局。电路集成层面，装置将步进电机驱动电路、运动控制逻辑电路、IO输入输出接口全部整合在同一块PCB板上，驱动部分的散热片直接贴合外壳内壁的导热凸台，无需额外加装风扇即可满足持续运行的散热需求，对外接口全部布置在装置后侧，包括电机接线端子、电源输入端子、限位开关接口、通讯接口，接线时可顺着电控柜走线槽直接布线，避免前面板走线干扰操作。实际应用中，这类集成控制模块可直接用于小型雕刻机、桌面3D打印机、

　　自动送料机构、点胶设备的运动控制单元，无需单独开发驱动与控制的转接电路，结构设计人员在做设备电控布局时，可直接将该模块作为标准电控元件纳入装配体系，减少非标电控结构的设计工作量。面板的布局经过操作逻辑优化，常用的参数调节旋钮布置在面板右侧靠近操作位的一侧，显示区域正对操作人员视线方向，状态指示灯布置在显示区域上方，设备运行时可快速观察运行状态，无需凑近查看。外壳的拼接处做了止口设计，可达到基础的防尘效果，适配车间多尘的作业环境，接线端子全部选用带锁紧结构的插拔式端子，接线完成后不会因为设备运行振动出现松脱问题，提升长期运行的可靠性。
