五寸穿越机FPV机架结构设计方案

　　这套五寸FPV机架的结构设计，核心围绕户外竞速、花飞航拍两类核心应用场景做适配，日常作业中不管是林地穿越、楼宇间竞速飞行，还是挂载轻量化运动相机做第一视角航拍，都能满足结构强度与安装兼容性要求。从实际用途出发，机架作为整台FPV无人机的承载基体，需要承接飞控、电调、图传、摄像头、电池、动力电机所有核心部件的安装固定，同时要承受飞行过程中机动动作的冲击、坠机时的碰撞载荷，还要兼顾飞行过程中的气动干扰抑制、振动传导隔离，避免飞控传感器受多余振动影响导致飞行姿态解算偏差。

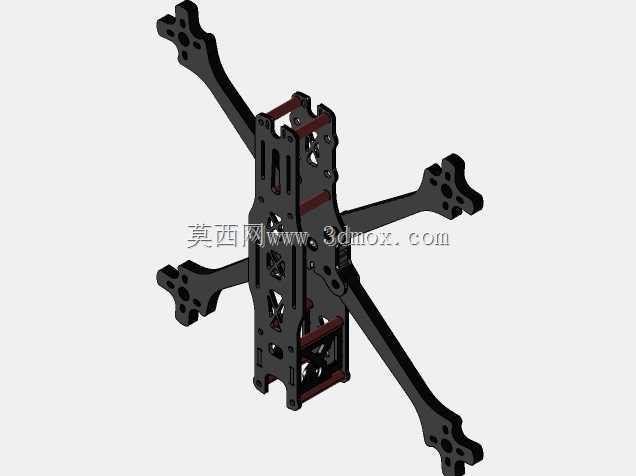

　　设计思路上优先做了载荷路径的优化，四根机臂采用一体化延伸的结构形式，没有采用快拆式的插接机臂结构，就是为了减少连接环节的装配间隙，避免大机动动作下机臂出现旷量影响飞行精度，机臂末端的电机安装位预留了标准的M3螺丝孔位，适配市面上绝大多数2207、2306规格的无刷电机安装，孔位间距做了19mm与16mm的兼容设计，不用额外做转接件就能适配不同安装孔距的电机。中心板采用上下双层叠层的结构设计，两层板之间预留了20mm的安装空间，足够叠放飞控、电调、图传模块，飞控安装位预留了30.5*30.5mm的标准安装孔距，同时做了M3阻尼减震球的安装位，能够把机臂传递过来的电机高频振动做一级过滤，避免振动直接传导到飞控的IMU传感器上，影响飞行姿态的稳定控制。

　　摄像头安装位做了可调倾角的结构设计，支持0到45度的倾角调节，能够适配不同飞行速度下的视角需求，竞速飞行时可以调大倾角获得更好的前向视野，花飞或者慢飞航拍时可以调小倾角获得更平稳的画面视角，安装位兼容市面上主流的微型FPV摄像头，宽度预留了19mm、21mm两种规格的安装卡位，不用额外打印转接件就能直接固定。图传天线的安装位设置在机架尾部，采用立式固定座设计，能够让天线远离电调、图传的电磁干扰源，减少信号遮挡，保证飞行过程中的图传信号稳定。电池安装位在中心板的底部，预留了绑带穿槽，能够适配4S到6S规格的锂电池，绑带槽的宽度做了15mm的设计，兼容市面上常用的尼龙魔术绑带，电池安装位置的重心做了居中校准，挂载电池后整机组的重心落在四个电机的几何中心位置，避免飞行过程中出现重心偏移导致的姿态修正额外耗电。

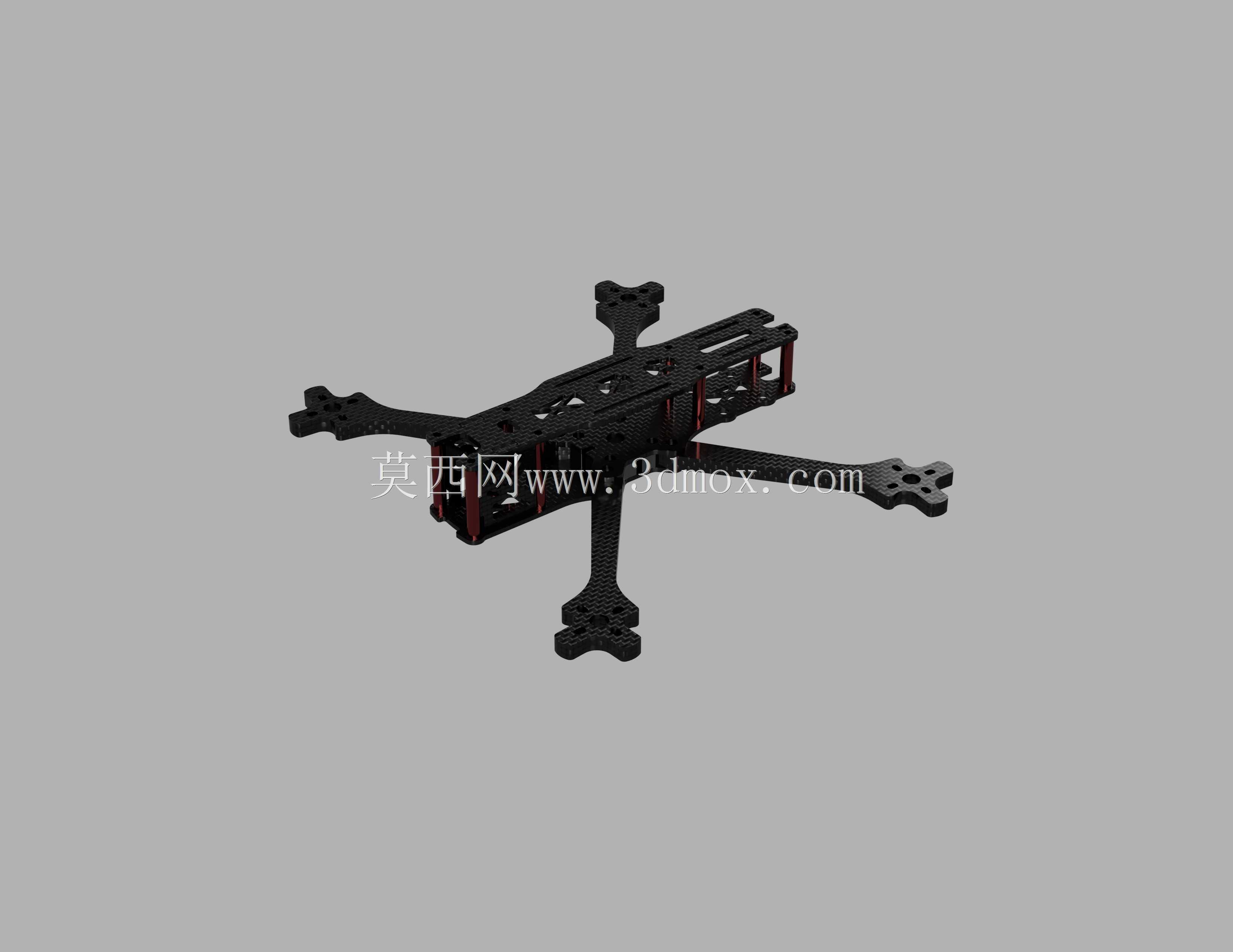

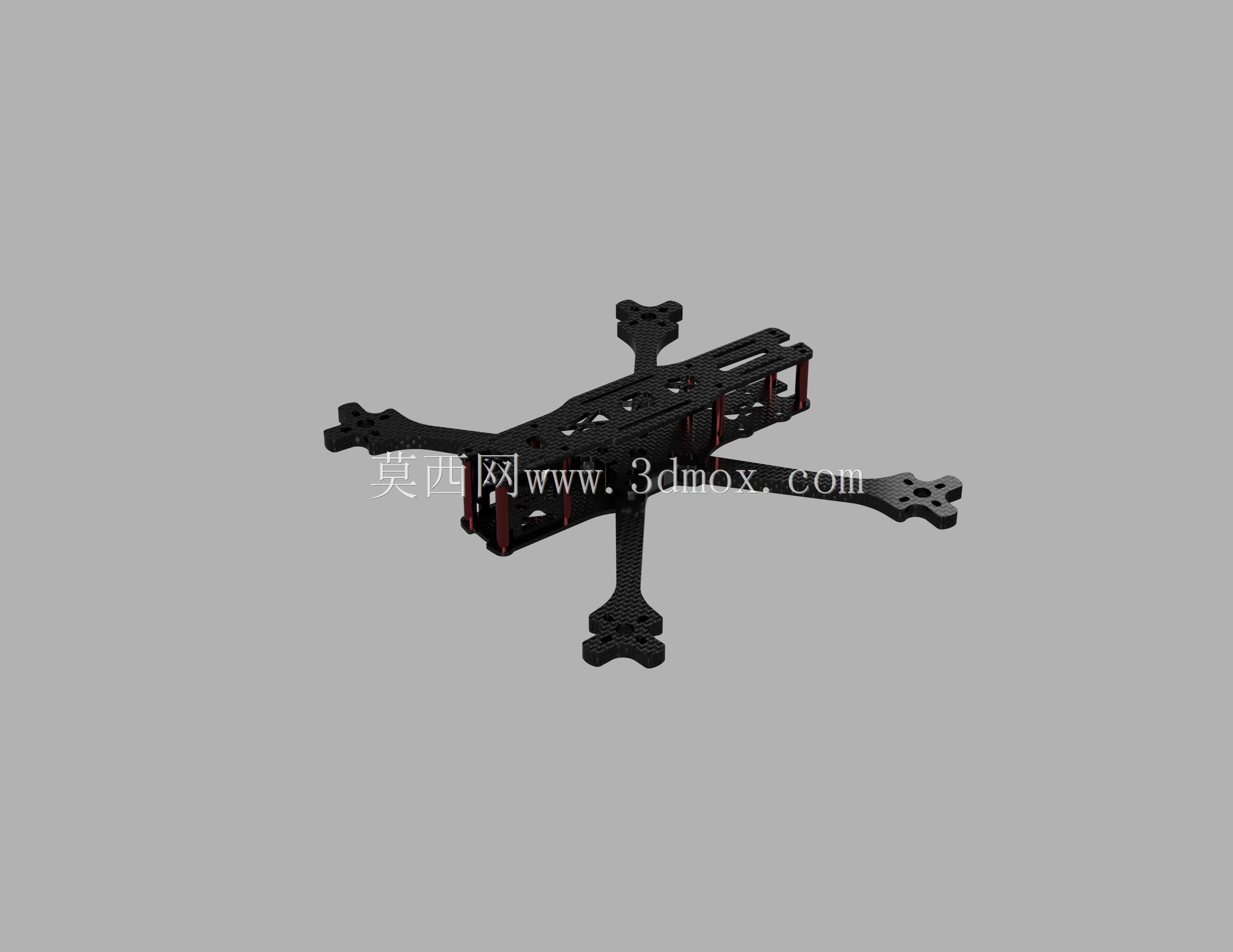

　　外形尺寸上，机臂展开后整机的对角电机轴距为220mm，属于标准的五寸穿越机尺寸范畴，机臂末端到中心板的距离做了精准核算，安装五寸螺旋桨后，桨尖不会碰到中心板上挂载的摄像头或者天线部件，预留了至少5mm的安全间隙，避免飞行过程中桨叶打件导致炸机。机架的整体安装边界控制在250mm见方的范围内，收纳时不需要拆卸机臂就能放进常规的穿越机收纳包，日常外场携带十分方便。结构件的壁厚做了差异化设计，机臂主体的受力位置壁厚做了3mm，能够承受坠机时的侧向冲击，中心板的非受力位置做了镂空减重处理，在保证结构强度的前提下尽可能降低整机重量，整架机架的裸架重量控制在130g左右，能够给动力系统留出足够的载重冗余，挂载电池、摄像头等部件后整机起飞重量控制在500g到700g区间，配合2207电机能够获得足够的推重比，满足大机动动作的动力需求。

　　走线空间也做了专门的优化，中心板的侧边预留了走线缺口，电调到电机的电源线、信号线可以顺着机臂内部的走线槽布置，不会裸露在机架外侧被桨叶打到，同时内部走线的方式也能减少飞行过程中的风阻，避免多余的线材产生气动紊流影响飞行稳定性。机架的所有安装孔位都做了沉头处理，螺丝安装后表面齐平，不会出现凸起的螺丝头剐蹭线材或者影响其他部件安装的问题，所有的棱角位置都做了R2的圆角处理，避免装配过程中划伤手或者割伤线材。在实际装配测试中，这套机架能够兼容市面上绝大多数的主流FPV配件，不需要做额外的打磨或者改装就能完成整机组装，结构强度经过多次坠机测试验证，从10米高度坠落到草地或者硬质地面时，机臂不会出现断裂或者变形的情况，仅需要更换损坏的桨叶就能重新起飞，能够满足日常FPV飞行的使用需求。
