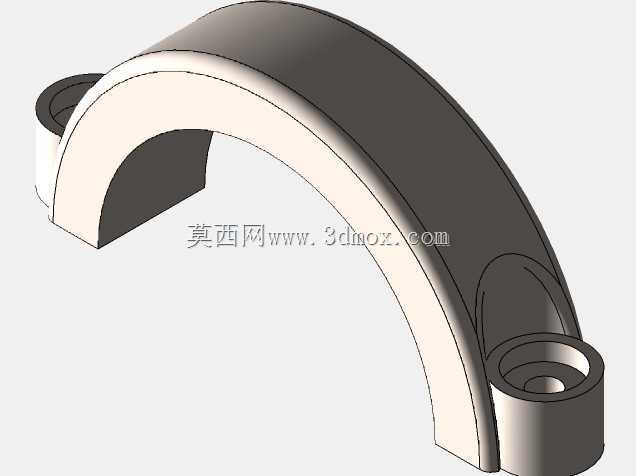

V型六缸汽车发动机内部结构装配模型

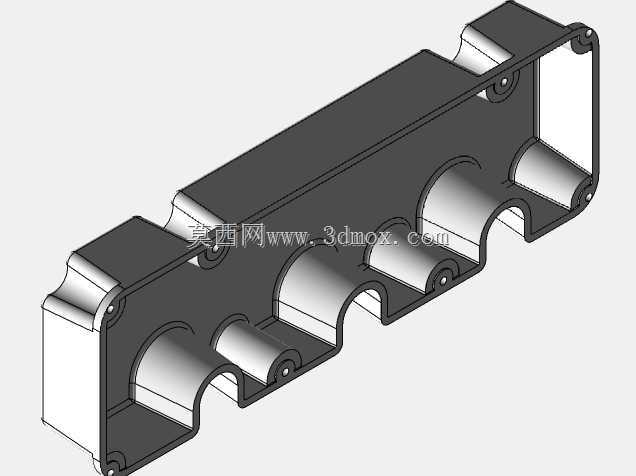

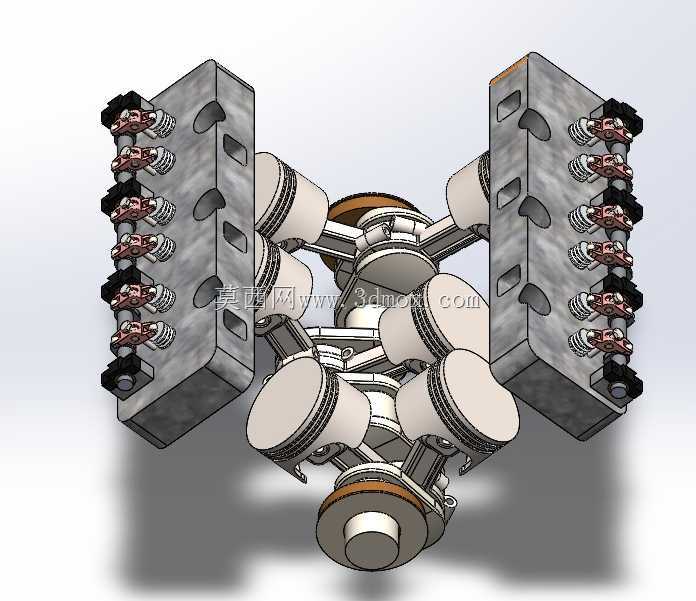

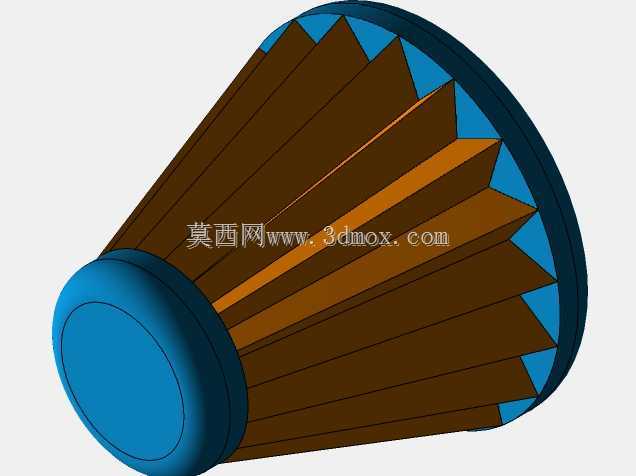

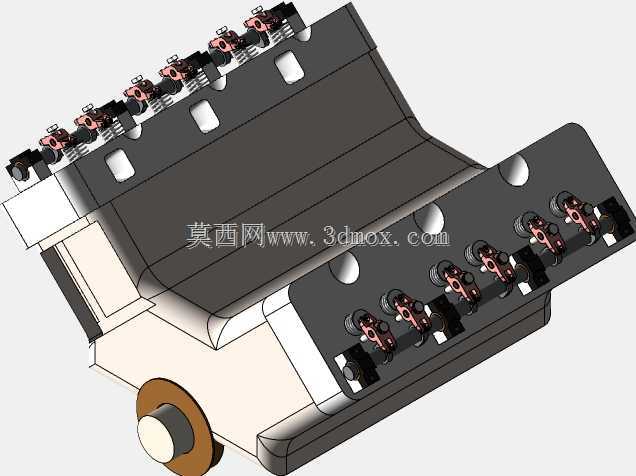

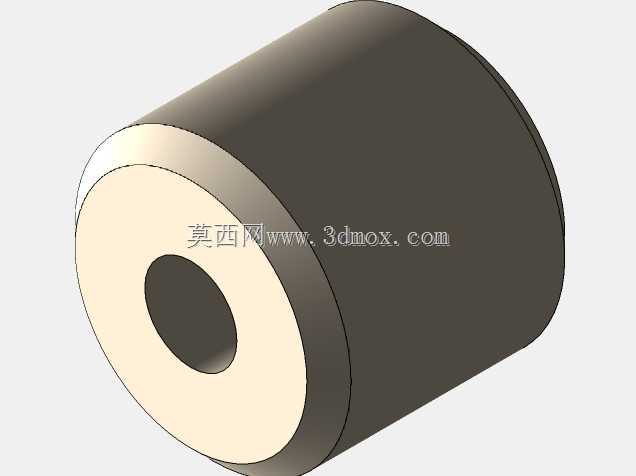

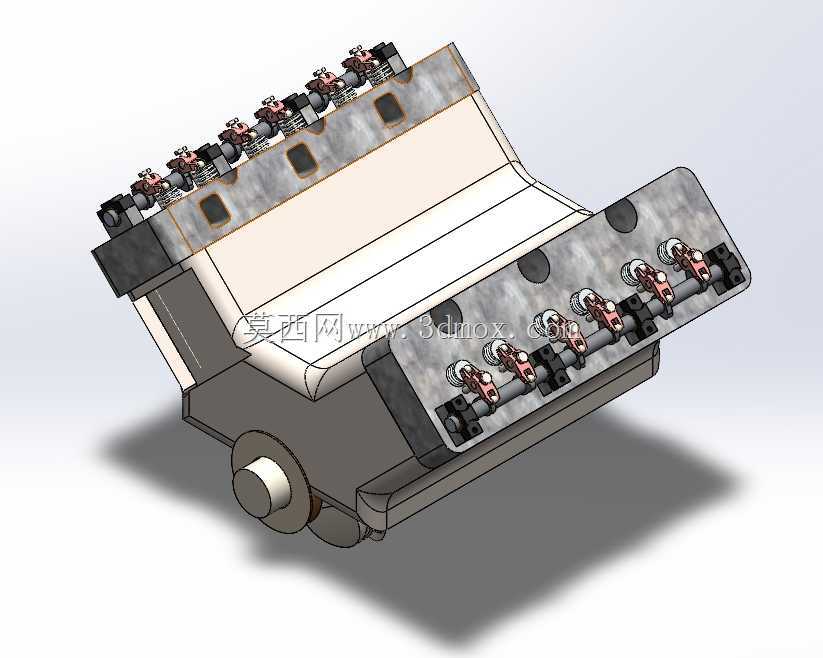

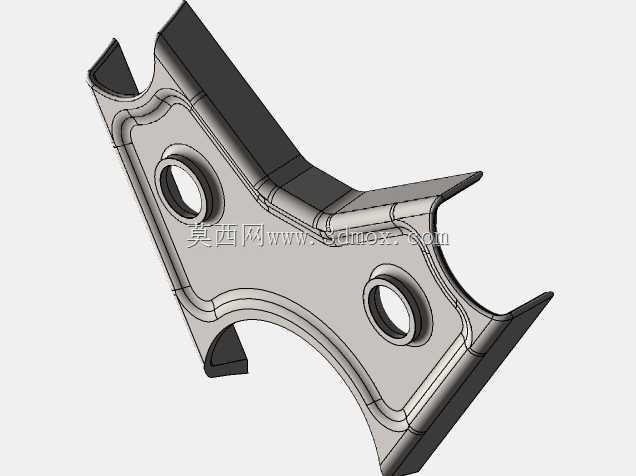

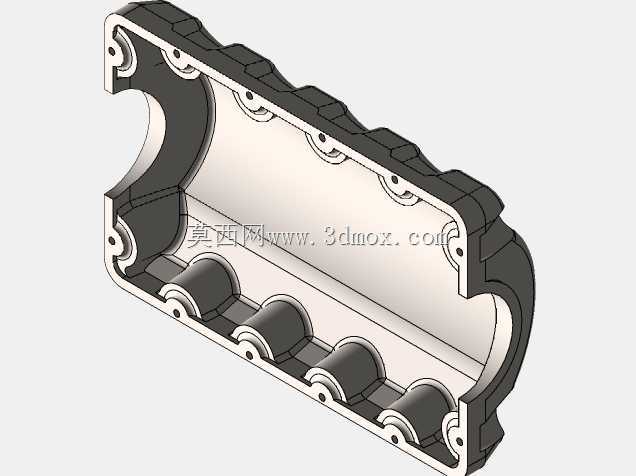

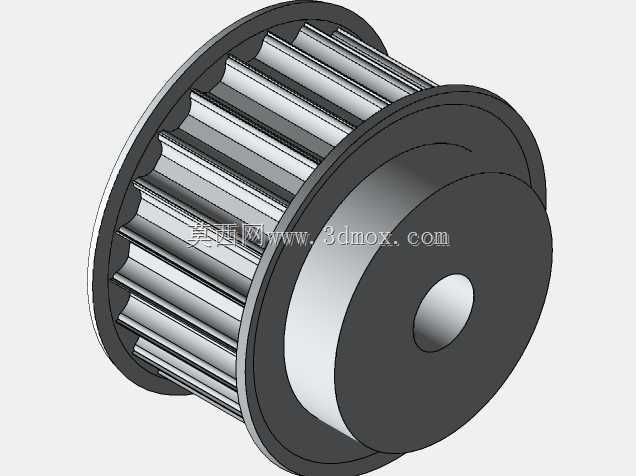

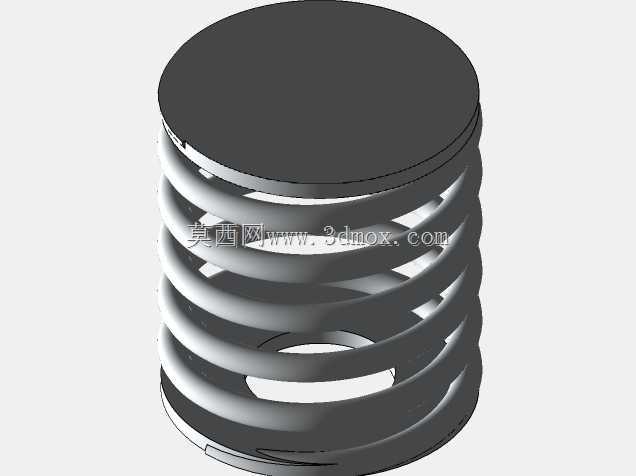

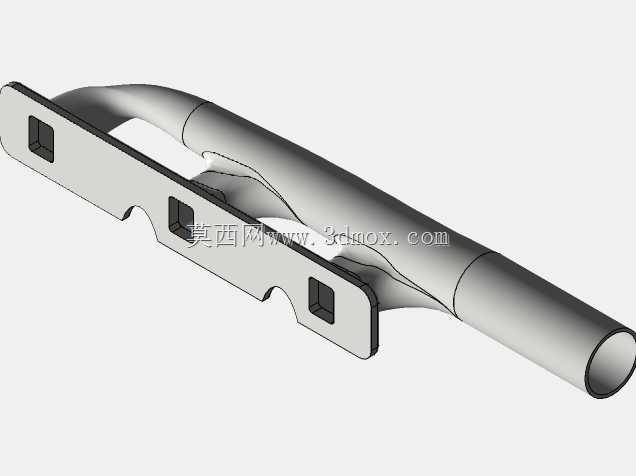

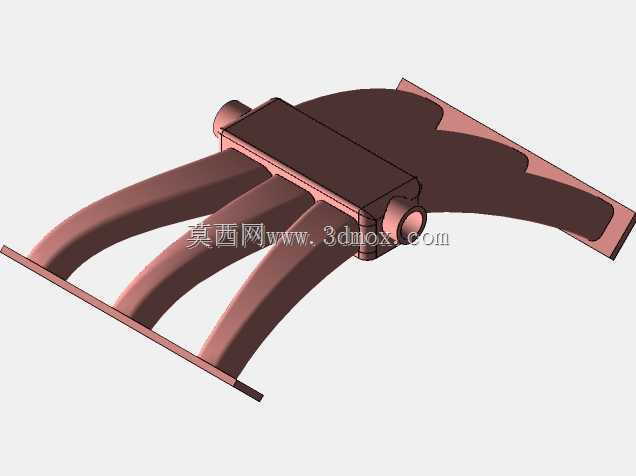

　　在汽车动力总成的研发与教学场景中，V型六缸发动机的结构认知一直是机械设计、车辆工程相关从业者的核心学习内容，这套装配模型完整还原了V6布局发动机的核心运动构件与支撑结构，可用于结构原理演示、装配工艺模拟、运动干涉校验等多个工程环节。从实际应用场景来看，这类结构模型既可以作为职业院校、企业内部培训的教具，帮助新入行的结构工程师快速理解多缸发动机的动力传递路径，也能作为整车动力舱布局设计阶段的参考构件，校核周边附件的安装避让空间。模型完整呈现了V型夹角布置的两列气缸总成，每列气缸集成了独立的缸体支撑结构、气门组件、弹簧复位结构，两侧缸体通过中间的曲轴箱结构形成刚性连接，整体布局严格遵循量产V6发动机的夹角设计逻辑，

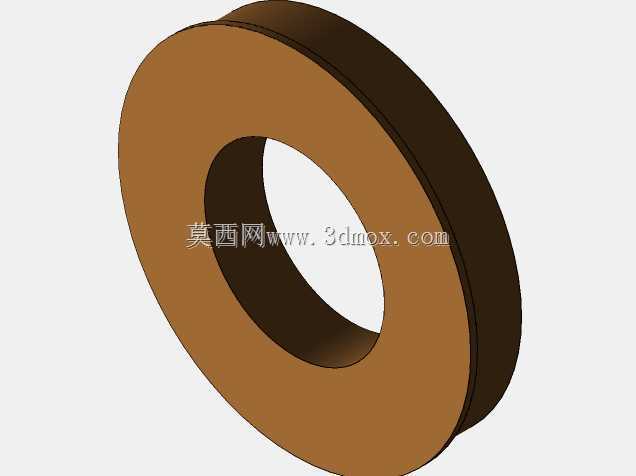

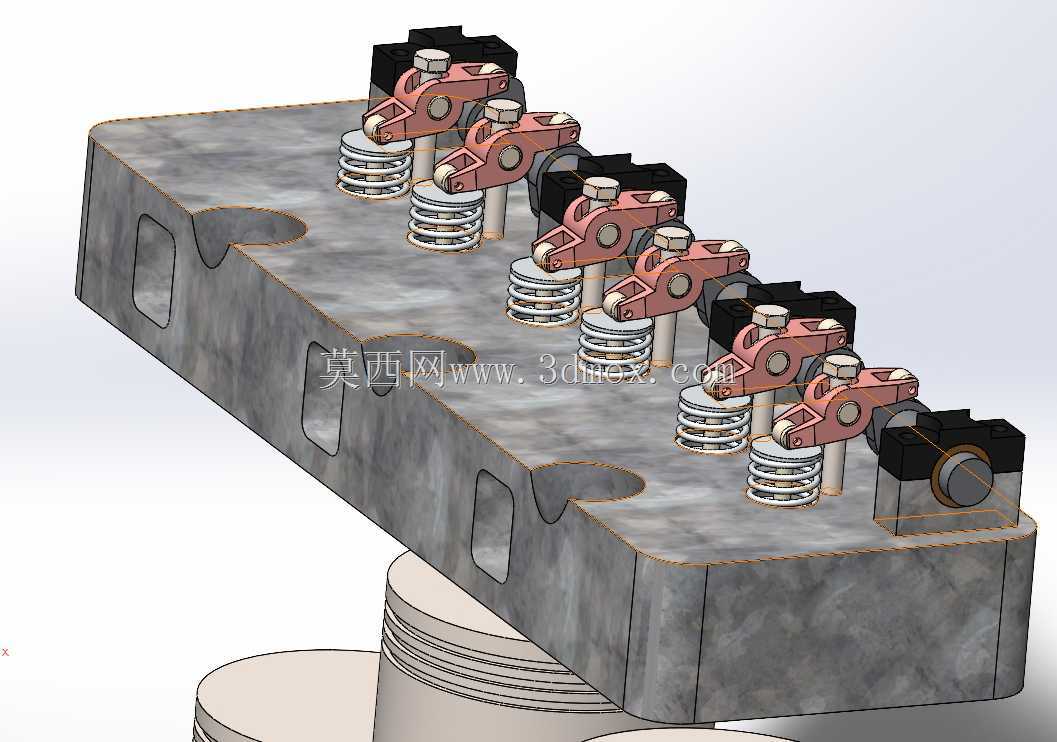

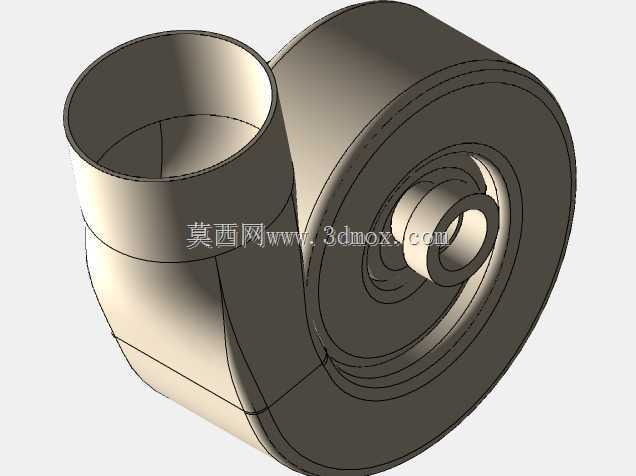

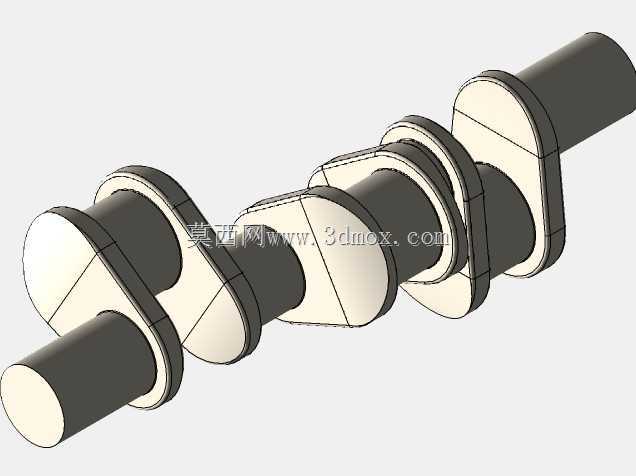

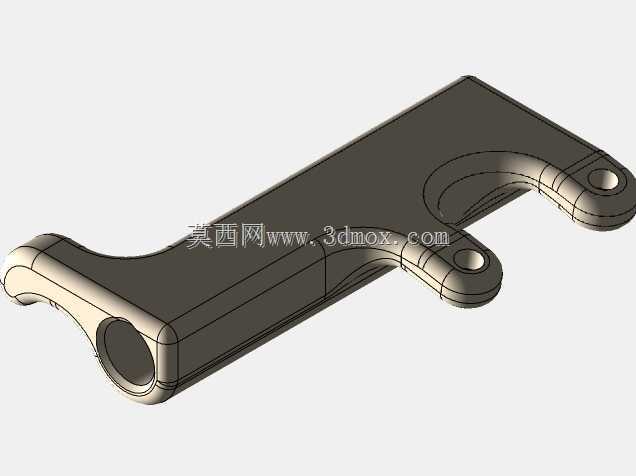

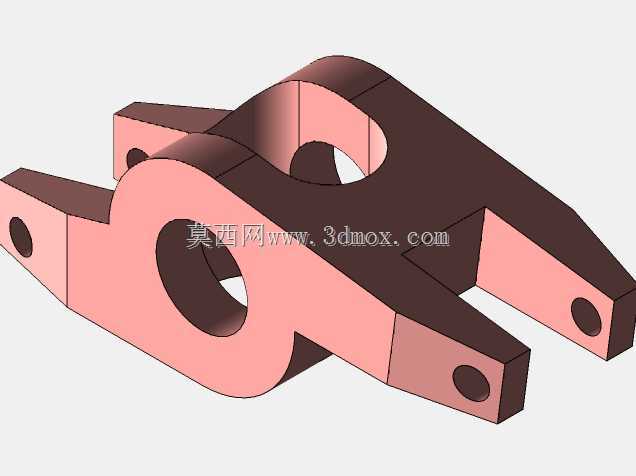

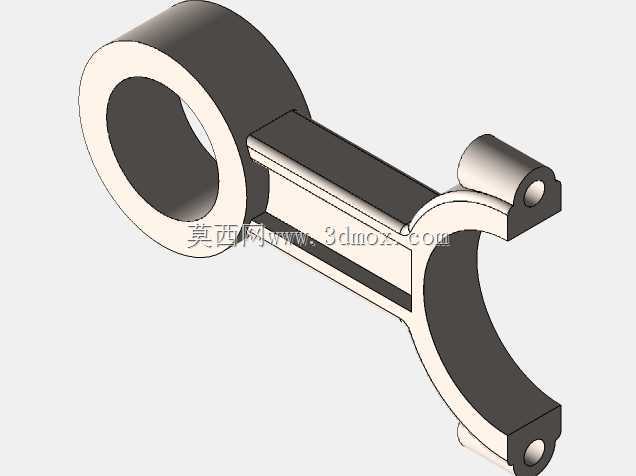

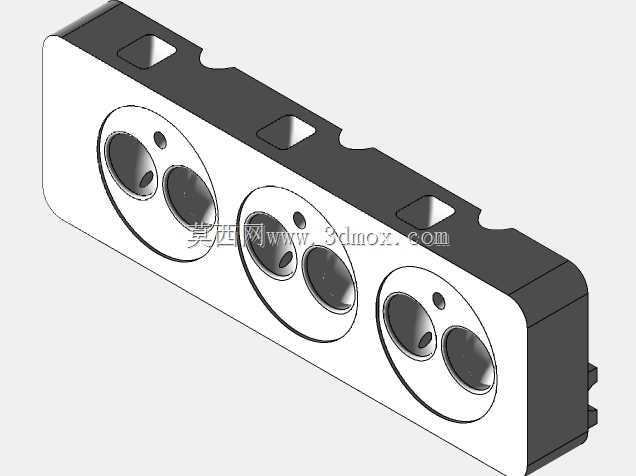

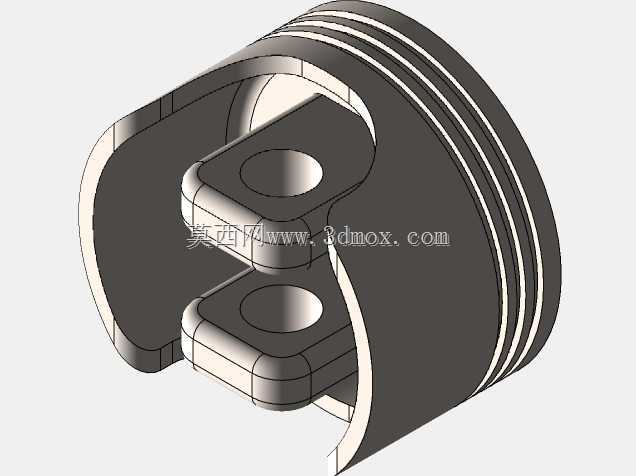

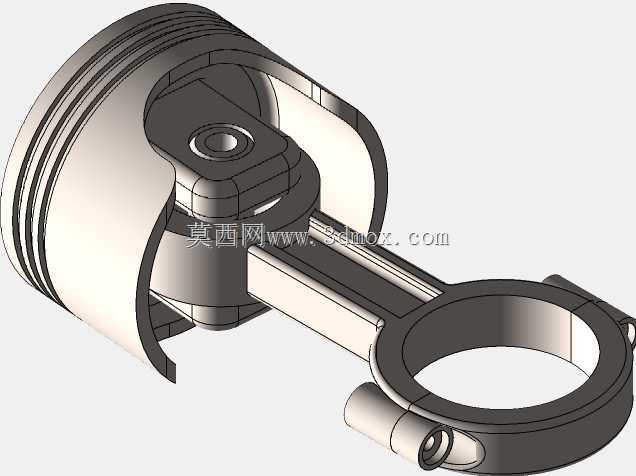

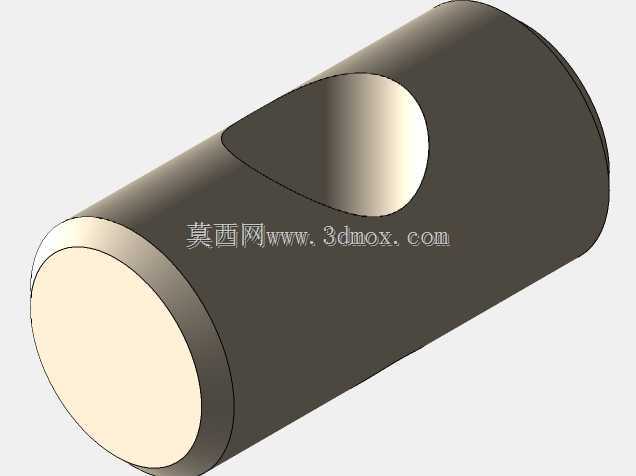

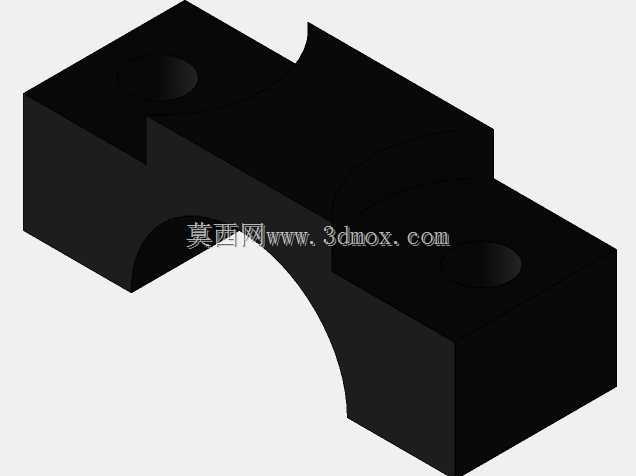

　　保证活塞运动过程中曲轴受力均匀，降低运转过程中的振动传递。核心的曲柄连杆机构部分，模型还原了活塞、连杆、曲轴的装配关系，六个活塞分别通过连杆连接到曲轴的对应曲柄销上，曲轴的平衡重结构也做了完整呈现，能够直观展示四冲程发动机做功过程中，活塞往复运动转化为曲轴旋转运动的完整传递路径，在进行运动仿真时，可以清晰观察到不同气缸活塞的运动相位差，理解V6发动机点火顺序对应的构件运动状态。设计思路上，这套模型优先保证核心运动副的装配关系准确，没有过度冗余的外围附件结构，将展示重点放在发动机最核心的动力产生与传递构件上，缸体部分的加强筋、安装孔位都做了符合工程实际的还原，两侧缸盖位置的气门弹簧、气门组件布局清晰，

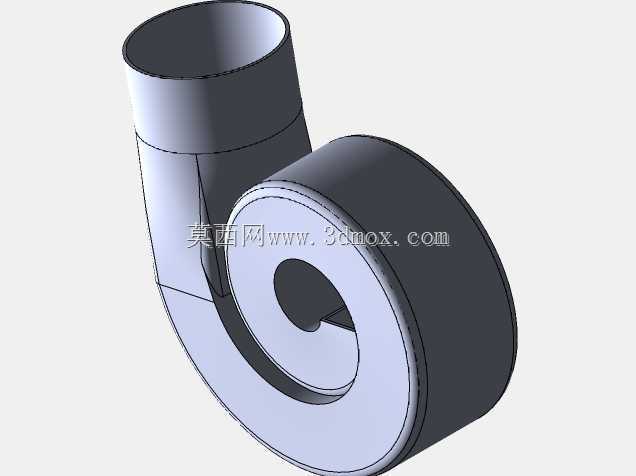

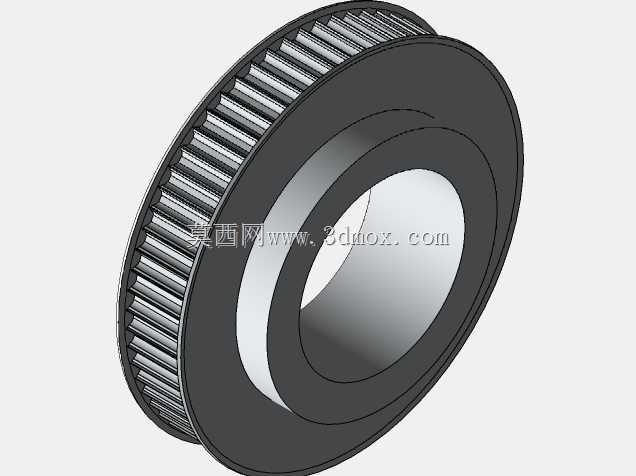

　　能够直观展示配气机构与活塞运动的配合关系。从安装边界来看，模型整体为对称式V型布局，两侧缸体的外侧面预留了与整车安装支架匹配的连接点位，曲轴前端的动力输出端、后端的飞轮安装位都做了结构预留，能够匹配不同教学或仿真场景下的扩展装配需求，缸体内部的冷却水套、油道虽然没有做完全的内部通透建模，但外部对应的接口位置都做了标识性结构，方便使用者理解发动机外围管路的连接逻辑。在实际的结构设计工作中，这类核心装配模型能够帮助工程师快速梳理多构件装配的层级关系，理解复杂运动机构的干涉校验要点，比如在曲轴旋转过程中，连杆与缸体内壁的最小间隙、活塞在上止点位置时与气门的安全距离，这些关键设计参数的校验逻辑，都可以通过对这套模型的拆解分析得到直观认知。

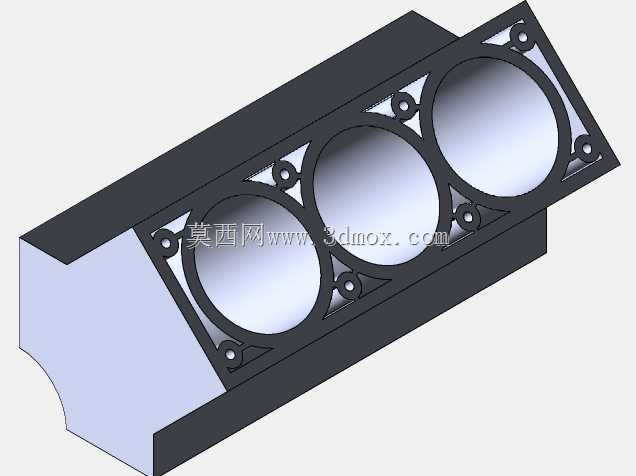

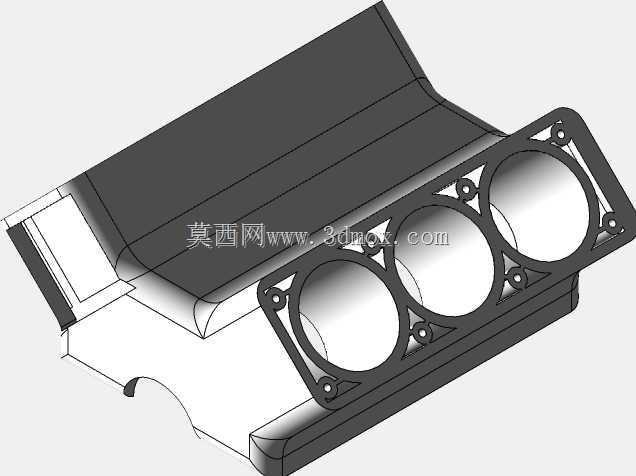

　　不同于量产发动机的全细节模型，这套装配模型做了合理的结构简化，去掉了对原理展示影响不大的密封件、紧固件等小尺寸零件，既保证了核心结构的完整性，也降低了模型的复杂度，更适合用于结构原理学习、基础装配练习，对于刚接触动力总成设计的工程师来说，能够快速建立V型发动机的整体空间结构认知，避免在后续的实际设计工作中出现构件布局的原则性错误。模型的缸体部分采用了分体式的建模逻辑，两侧缸体与中间曲轴箱的连接面清晰可辨，能够模拟实际生产过程中缸体组件的装配流程，帮助使用者理解发动机装配过程中的工艺顺序，比如先完成曲轴与活塞连杆组的曲轴箱内装配，再进行两侧缸体的合装，最后安装缸盖与配气组件的工艺逻辑，这些工艺层面的细节还原，也让模型的实用价值超出了单纯的结构展示范畴。
