四缸涡轮增压等长排气歧管结构设计

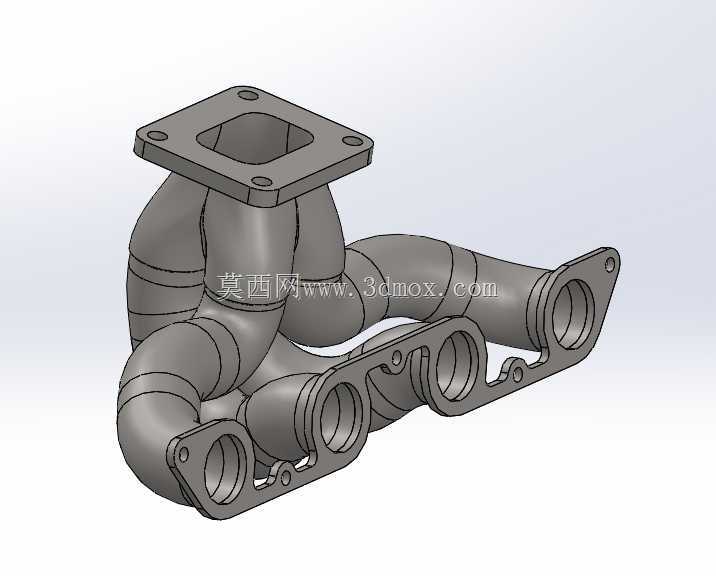

　　在小排量涡轮增压内燃机的进排气系统开发中，排气歧管的管路设计直接决定了涡轮增压器的响应速度、各缸排气干扰程度以及整机的动力输出平顺性，这款等长涡轮排气歧管正是针对直列四缸发动机的增压改装与量产优化场景开发的核心部件。不同于普通铸铁排气歧管采用的不等长管路随意排布结构，这款产品从设计之初就围绕各缸排气脉冲的一致性展开，四个进气端口分别对应直列四缸发动机的排气道出口，每一段弯曲管路的展开长度都经过严格计算，确保四个气缸排出的废气到达涡轮端法兰入口的时间差控制在极小范围内，避免各缸排气脉冲相互干涉造成的排气背压升高、涡轮迟滞增大问题。

　　从实际安装边界来看，这款歧管的四个气缸侧连接法兰采用一体化铸造成型，相邻端口的中心间距为105.5mm，每个端口的内径为39mm，能够完美匹配主流2.0L及以下排量直列四缸发动机的缸盖排气道尺寸，法兰上预留的螺栓孔位置完全对应原厂缸盖的安装点位，不需要对缸盖进行额外加工即可完成适配。涡轮端的方形法兰采用标准T3/T4通用涡轮安装接口，法兰面厚度经过加强设计，能够承受大马力增压工况下的高温排气冲击，避免长期使用后出现法兰变形、接口漏气的问题。

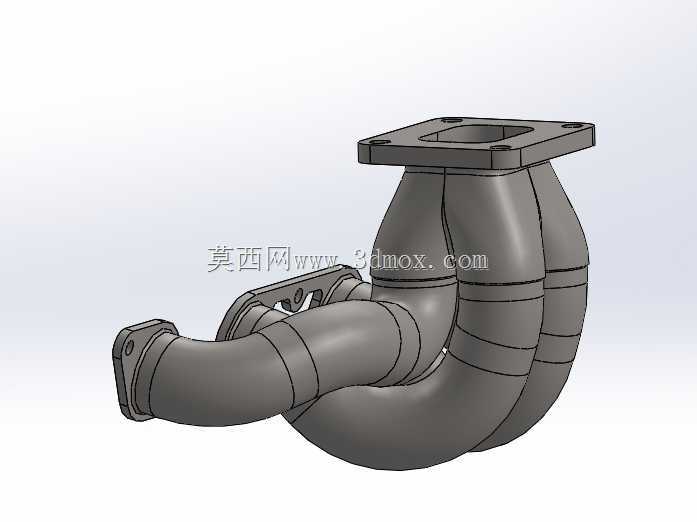

　　管路的弯曲走向设计充分考虑了发动机舱的布局限制，所有弯管段都采用大曲率半径的顺滑过渡，没有出现直角弯折或者截面突变的结构，一方面可以降低排气气流的沿程阻力，让废气能够更顺畅地推动涡轮叶轮转动，另一方面也能减少管路内部的应力集中点，降低冷热交变工况下出现开裂的风险。歧管的管壁厚度经过针对性优化，在保证结构强度能够承受涡轮增压器重量、排气高温以及发动机振动的前提下，尽可能控制整体重量，相比原厂厚重的铸铁歧管能够降低一定的发动机上部载荷，对于整车的轻量化也有一定帮助。

　　在实际应用场景中，这款歧管既可以用于民用车辆的动力升级改装，替换原厂响应偏慢的不等长排气歧管，提升发动机中低转速区间的扭矩输出，改善日常驾驶的动力响应；也可以用于赛事用车的发动机开发，配合大流量涡轮与高角度凸轮轴，进一步挖掘发动机的高转速动力潜力。设计过程中还充分考虑了配套附件的安装空间，歧管本体上预留了氧传感器、排气温度传感器的安装点位，不需要额外焊接支架即可完成原厂传感器的安装，同时管路与周边的发动机机脚、冷却水管、线束的间隙都经过校核，安装后不会出现运动干涉或者高温烘烤周边部件的问题。

　　从制造工艺适配性来看，这款歧管的结构既可以采用高硅钼球墨铸铁进行铸造成型，满足日常民用场景的低成本、长寿命使用需求，也可以采用304不锈钢进行弯管焊接成型，满足高负荷赛事场景下的耐高温、高强度需求，两种工艺路线下的结构都不需要进行大幅修改，具备较好的生产适配性。歧管的各个连接法兰面都设计了密封槽结构，可以配合多层金属密封垫片实现可靠密封，即使在排气温度超过900摄氏度的极端工况下，也能有效避免接口漏气导致的排气背压异常、涡轮效率下降问题。
