自吸式电动离心泵三维结构设计

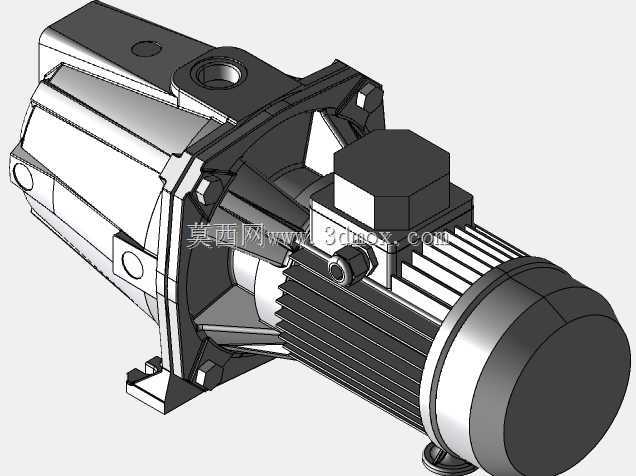

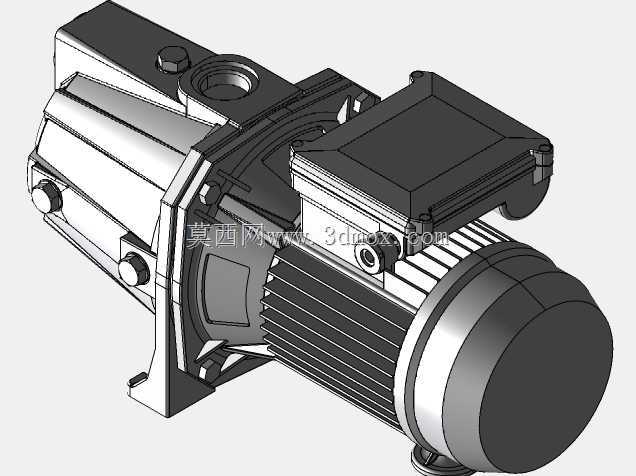

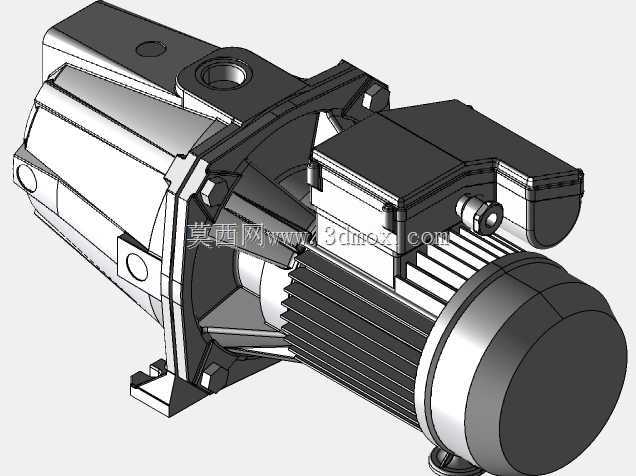

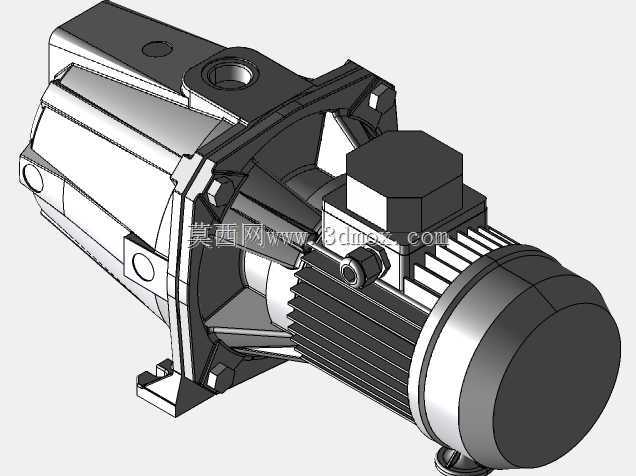

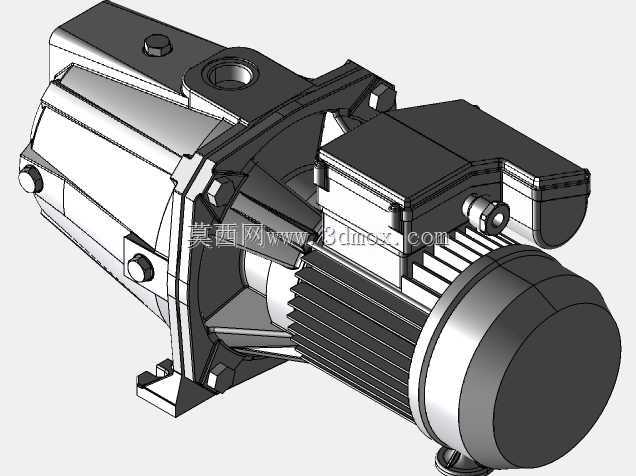

　　这款电动泵的三维结构建模，完全围绕民用及小型工业场景的流体输送需求搭建，日常可覆盖家庭供水增压、小型园林灌溉、小型工业循环水输送、浅层井取水等常见工况，区别于大型工业多级泵的重载设计，该结构更侧重紧凑安装与低维护成本的平衡。从结构拆分来看，模型完整还原了泵头水力段、连接支架、驱动电机、接线盒四大核心模块的装配关系，泵头部分采用射流式自吸结构，进水口与出水口的法兰连接位预留了标准管螺纹的安装余量，泵腔内部的叶轮、导叶、射流喷嘴的配合间隙按照实际水力效率要求做了结构还原，没有做简化省略，方便后续做流体仿真分析时直接提取流道模型。连接支架采用一体压铸的铸铁结构形态，既承担泵头与电机的同轴度定位作用，又预留了四个地脚安装孔，

　　安装孔的位置公差按照常规泵类安装标准设置，可直接匹配常见的混凝土基础或钢制安装支架的孔位，不需要额外做安装位的二次适配。驱动电机部分采用标准封闭式异步电机的结构形态，散热筋的排布、端盖的轴承位、输出轴与泵叶轮的连接键槽都做了完整还原，电机尾部的风罩、风叶结构也没有省略，可直接用于做整机的散热仿真或者装配干涉检查。接线盒设置在电机顶部的侧方位，采用倾斜式的盒盖设计，既避免日常使用时积水渗入接线腔，又预留了电缆格兰头的安装位置，接线腔内部的接线端子排布空间也按照常规电气安全间隙做了还原，符合低压电气设备的安装空间要求。从安装边界来看，整机的轴向尺寸控制在适配狭小安装空间的范围，进水口轴线与安装底面的高度差符合常规管路铺设的高度要求，

　　不需要额外抬高或降低管路位置，整机重心落在四个安装孔的几何中心范围内，运行时的振动偏移量可控制在常规减震垫的补偿范围内，不需要额外做加强固定。设计过程中特意规避了很多民用泵常见的结构缺陷：比如泵腔的排气螺塞设置在泵头最高位，首次灌水排气时不需要额外倾斜泵体；机械密封的安装腔预留了足够的更换操作空间，后期维护时不需要完全拆解泵头即可更换密封件；电机与泵头的连接位设置了挡水圈，避免泵腔密封渗漏时液体顺着电机轴渗入电机轴承腔，延长轴承的使用寿命。从结构细节来看，泵头的放水螺塞设置在泵腔最低位，冬季停机时可以完全排空泵腔内的存水，避免低温冻裂泵体；电机的吊环安装位设置在整机重心的正上方，吊装搬运时不会出现倾斜磕碰的问题；

　　所有外露的紧固件都采用标准外六角螺栓的结构，通用工具即可完成拆装维护，不需要特殊定制工具。流道部分的建模按照实际水力模型的曲率做了顺滑处理，没有出现直角转折或者错位的结构，可直接导入CFD软件做流场分析，验证不同扬程下的流量、效率参数是否符合设计要求；所有配合面的止口定位尺寸都按照公差配合的要求做了预留，装配时不会出现过盈量过大或者间隙过大导致的同轴度偏差问题。
