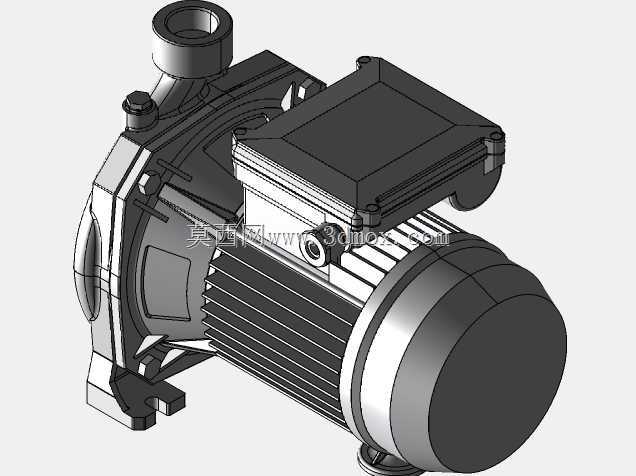

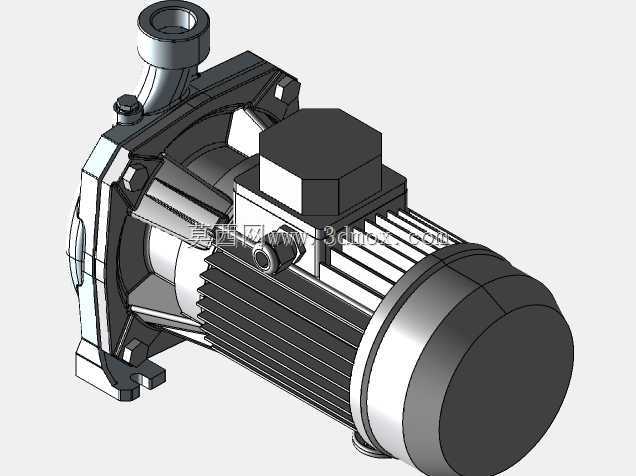

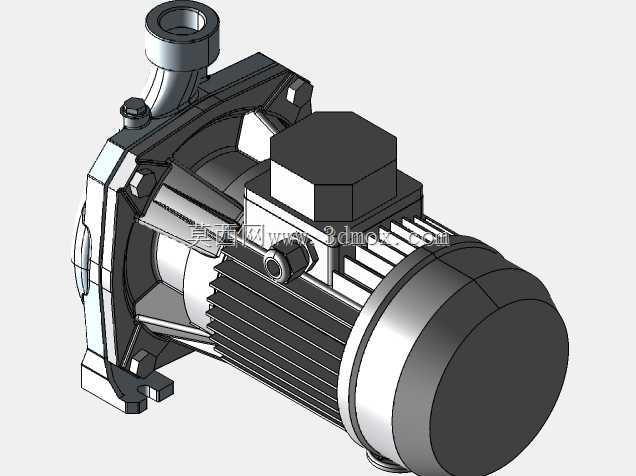

卧式单级离心电动泵结构三维设计

　　这款卧式电动离心泵的三维结构设计，首先要匹配民用建筑供水、小型工业循环水系统、暖通空调水回路、园林喷灌这类常见的流体输送场景，这类场景对泵的安装空间、运行稳定性、维护便捷性都有很明确的工程要求，建模过程中需要把这些实际工况的约束全部融入结构细节里。从功能特性来看，该泵采用电机与泵体直联共轴的结构设计，取消了传统联轴器连接的冗余结构，大幅缩短了整机轴向尺寸，同时减少了联轴器对中偏差带来的振动风险，运行时的同轴度精度更高，适合安装空间局促的管井、设备夹层、小型泵房这类场景。泵体部分采用螺旋形压水室结构，建模时严格按照水力设计的断面变化规律构建流道曲面，确保流体从叶轮甩出后能平稳汇集到出口法兰，降低流道内的水力紊流损失，

　　进出口法兰采用标准管法兰连接尺寸，可直接对接同管径的工业管路，不需要额外加工过渡连接件，现场安装时能减少配管工作量。设计思路上，首先确定泵的水力性能边界，匹配常用的小流量高扬程工况参数，叶轮采用闭式叶轮结构，叶片数按照常规离心泵设计取值，建模时对叶片进出口安放角做了合理优化，兼顾输送清水类介质时的效率与抗气蚀性能，叶轮与泵轴采用键连接加锁紧螺母的固定方式，确保高速旋转时不会出现轴向窜动。泵体与电机的连接采用一体式支架结构，支架上设置有加强筋结构，既承担泵体的重量载荷，也能抵消泵运行时产生的径向力，避免电机轴承承受额外的偏载，延长轴承的使用寿命。密封结构采用机械密封形式，建模时预留了密封腔的安装空间，

　　密封端盖与泵体之间设置有密封垫安装槽，确保静密封面不会出现介质泄漏，同时机械密封的结构设计方便后期维护更换，不需要完全拆解泵体就能完成密封件的更换作业。外形尺寸方面，整机轴向长度控制在适配常规小功率电机的尺寸范围内，底座采用铸铁式安装脚结构，两个安装脚的螺栓孔中心距按照通用安装尺寸设计，安装时可以直接固定在混凝土基础或者钢制支架上，进出口的中心高度符合行业通用的管道安装标高，不需要额外调整管路高度就能完成对接。接线盒设置在电机顶部的侧面位置，接线口采用标准电缆密封接头尺寸，现场接线时可以直接引入动力电缆，接线盒的防护结构满足常规室内安装的防护要求，避免水滴、灰尘进入接线腔造成电气故障。电机部分的散热筋采用轴向平行布置的结构，

　　建模时按照电机散热的要求设置合理的筋高与筋间距，确保电机运行时产生的热量能通过散热筋快速散发，不需要额外加装散热风扇就能满足连续运行的散热需求，端盖部分的轴承室结构按照标准深沟球轴承的安装尺寸设计，轴承与轴、轴承室的配合公差按照旋转件的配合要求选取，建模时预留了合理的配合间隙，确保装配时不会出现过盈量过大或者间隙过大的问题。泵体的进口采用轴向水平进水结构，出口采用垂直向上出水结构，这种管路走向符合大多数现场管路的布置习惯，进口处设置有放气螺塞的安装位置，首次启动泵之前可以通过放气螺塞排净泵腔内的空气，避免气缚现象导致泵无法正常抽水。整体建模过程中，所有的装配关系都按照实际生产的装配工艺构建，零件之间的干涉检查全部完成，不存在结构冲突，每个零件的壁厚都按照铸造工艺的要求设置合理的取值，避免出现壁厚不均导致的铸造缺陷，过渡圆角的设置也符合铸件的工艺要求，不会出现应力集中的锐角结构。从选型适配的角度来看，这款泵的结构可以覆盖小功率段的清水输送需求，不管是家庭供水增压，还是小型设备的冷却水循环，或者是小型农田的喷灌供水，都能通过调整叶轮直径、电机功率来匹配不同的工况参数，三维模型的参数化结构也方便后续做系列化的变型设计，只需要调整水力部件的参数就能衍生出不同流量扬程的产品型号，不需要重新构建整机的装配结构。
