长杆式浸入型流体输送泵结构设计

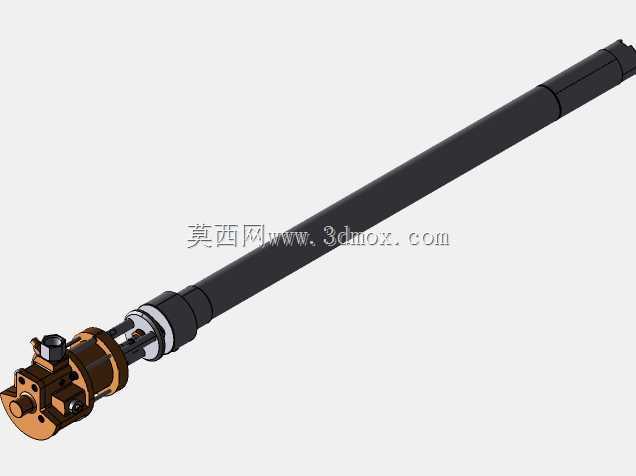

　　在中小型流体输送作业场景里，这类长杆结构的浸入式泵常被用于槽罐内的流体抽取、低压大流量输水以及小流量高压流体喷涂作业，尤其适配安装位置受限、需要从深腔储液容器内引出介质的工况，比如机加工车间的切削液循环抽取、小型涂装工位的涂料增压供给、户外储水罐的临时取水作业都能见到这类结构的应用。从实际使用需求出发，这类泵的设计首先要解决长悬臂结构的刚性问题，整根长杆采用分段式同轴连接结构，每段杆体之间通过止口定位保证同轴度，避免长杆高速运转时出现径向跳动超差，杆体内部集成了传动轴与过流通道，传动轴通过多组滑动轴承分段支撑，每段支撑间距经过挠度计算校核，保证悬臂长度达到常规储液罐深度时，轴端跳动量控制在密封件允许的范围内，

　　不会出现磨碰内腔或者密封偏磨泄漏的问题。泵头部分集成了叶轮组件、进液口与调压结构，进液口设置在泵头最下端，浸入液面后可以最大程度减少吸入空气的概率，叶轮采用开式结构设计，既可以输送清水类低粘度介质，也能适配含有少量细小杂质的流体，避免闭式叶轮容易被杂质卡滞的问题，泵头侧部设置的接口用于连接输出管路，同时集成了回流调压结构，当输出端压力超过设定阈值时，部分介质会通过回流通道重新回到进液侧，避免管路超压引发泄漏或者管路爆裂的问题。从安装边界来看，这类泵的安装法兰设置在长杆靠近上端的位置，法兰上的安装孔位按照通用储液罐的顶部开口尺寸设计，安装时只需要将泵头从罐顶开口垂直插入，直到法兰面贴合罐顶安装座，再通过螺栓紧固即可完成安装，

　　不需要额外搭建支撑机架，适配大部分标准立式储液罐的安装接口，长杆的长度可以根据储液罐的实际深度调整，保证泵头始终处于液面以下合适位置，既不会因为液位下降吸入空气，也不会因为插入过深碰到罐底沉积的杂质。设计过程中需要重点考虑动密封的可靠性，长杆上端与动力输入端连接的位置设置了多道旋转密封，密封件采用耐介质腐蚀的材质，根据输送介质的不同可以更换丁腈橡胶或者氟橡胶材质的密封件，避免介质沿着传动轴泄漏到动力端，同时杆体的过流通道内壁做了光滑处理，减少流体流动过程中的沿程阻力，降低动力损耗，泵头的壳体采用硬质合金材质的耐磨衬套，在输送含有磨粒的介质时可以延长易损件的更换周期。实际作业时，动力端带动长杆内部的传动轴旋转，

　　传动轴将扭矩传递到泵头的叶轮，叶轮旋转产生的离心力将进入泵腔的介质加压后通过杆体内部的过流通道向上输送，最终从上端的输出接口排出到外接管路，当用于高压喷涂作业时，可以通过调整调压结构的弹簧预紧力改变输出压力，满足不同喷涂工况的压力需求，而在大流量输水作业时，可以将调压结构完全打开，减少回流损失，提升输送效率。这类结构的泵相比普通卧式泵不需要额外配置灌泵装置，只要泵头浸入液面就可以自吸启动，操作流程更简便，同时长杆结构让动力端可以远离液面，避免输送易燃易爆或者腐蚀性介质时，动力端的电气部件接触介质引发安全隐患，整体结构紧凑，安装维护时只需要将整泵从罐顶抽出就可以更换易损件，不需要排空罐内介质或者进入罐内作业，大幅降低了维护作业的难度与安全风险。在结构细节上，长杆的每段连接位置都设置了密封胶圈，避免输送过程中介质从连接缝隙泄漏，同时传动轴的连接采用花键结构，既可以可靠传递扭矩，也允许一定的轴向窜动，补偿温度变化带来的杆体热胀冷缩量，避免轴系因为热变形出现卡滞问题，泵头的进液口位置设置了可拆卸的滤网，拦截大尺寸的杂质进入泵腔，保护叶轮与密封结构，滤网的网孔尺寸根据输送介质的杂质粒径选择，在输送清洁介质时可以更换大网孔滤网减少吸入阻力，输送含杂质介质时更换小网孔滤网提升保护效果。
