10S6P锂离子电池组结构设计方案

　　在便携储能、轻型电动交通、后备电源等场景中，串并联组合的锂离子电池组是核心供能单元，本次呈现的10串6并结构电池组，正是针对中小功率直流供能需求开发的集成化模组方案。从实际应用端来看，这类模组常被用于工业便携检测设备、低速电动代步工具、小型离网储能装置的供电环节，需要兼顾电芯排布的紧凑性、串并联连接的可靠性以及后期维护的便捷性，设计过程中需要平衡多维度的工程约束。

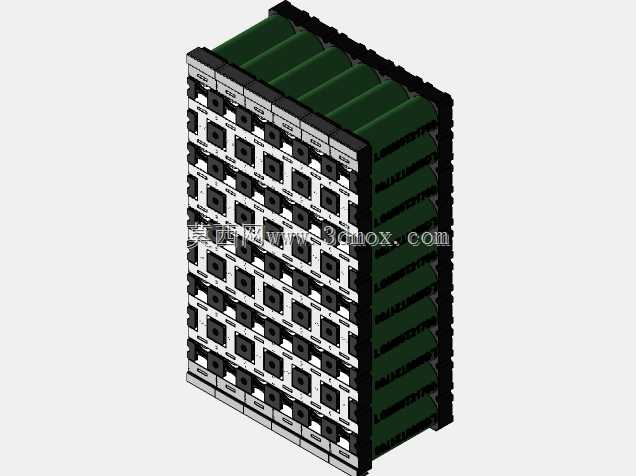

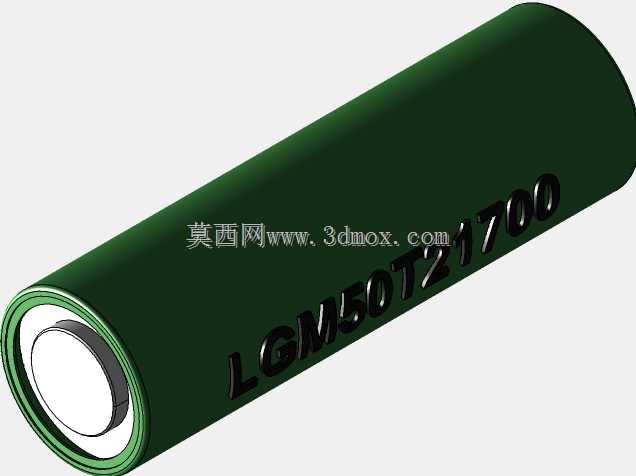

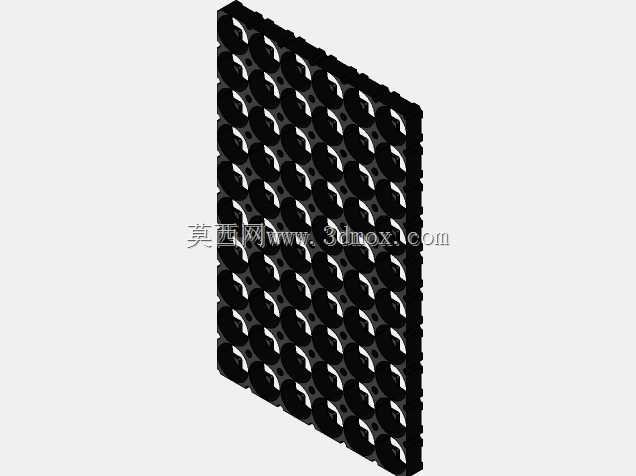

　　整个模组的核心支撑结构为上下配套的电芯支架，支架采用栅格镂空设计，每一个栅格腔体对应单颗圆柱电芯的安装位，10串6并的排布逻辑下，支架共设置60个独立电芯卡位，卡位内径与常规18650圆柱电芯的外径保持0.2mm的装配间隙，既可以保证电芯顺利装入，又能限制电芯在径向的窜动，避免车辆行驶或设备移动过程中电芯晃动导致的连接松脱。支架的栅格之间设置有贯通的散热流道，当模组处于大电流充放电工况时，电芯表面产生的热量可以通过镂空间隙形成空气对流，降低局部热点出现的概率，避免单颗电芯过热引发的整组性能衰减。上下支架之间通过定位柱与卡扣实现预固定，不需要额外的粘接工序，装配时可以先将所有电芯压入下支架的卡位中，再扣合上支架完成电芯的轴向限位，整个装配流程适配流水线的批量作业要求，单组模组的电芯装配环节可以在数十秒内完成。

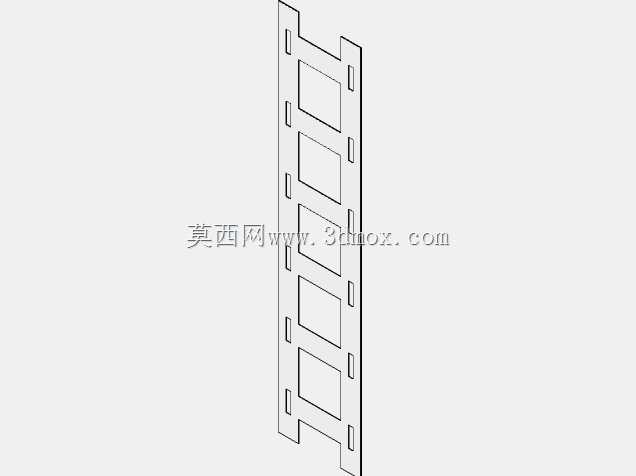

　　串并联的电流传导路径通过镍条实现，镍条的排布完全贴合支架顶部的预设走线槽，每一条镍条对应同一并联组的6颗电芯极耳，通过电阻焊工艺与电芯极帽牢固连接，相邻并联组之间通过镍条的分段设计实现串联升压，最终输出符合10串锂电标准的电压区间。走线槽的深度与镍条厚度保持一致，镍条嵌入后不会突出支架表面，既可以避免后续组装绝缘外壳时镍条被挤压移位，也能降低镍条与外部金属构件意外接触引发短路的风险。镍条的载流截面经过核算，匹配6并电芯的持续放电电流需求，在常规充放电倍率下镍条的温升控制在合理区间，不会因为过流导致连接部位熔断。

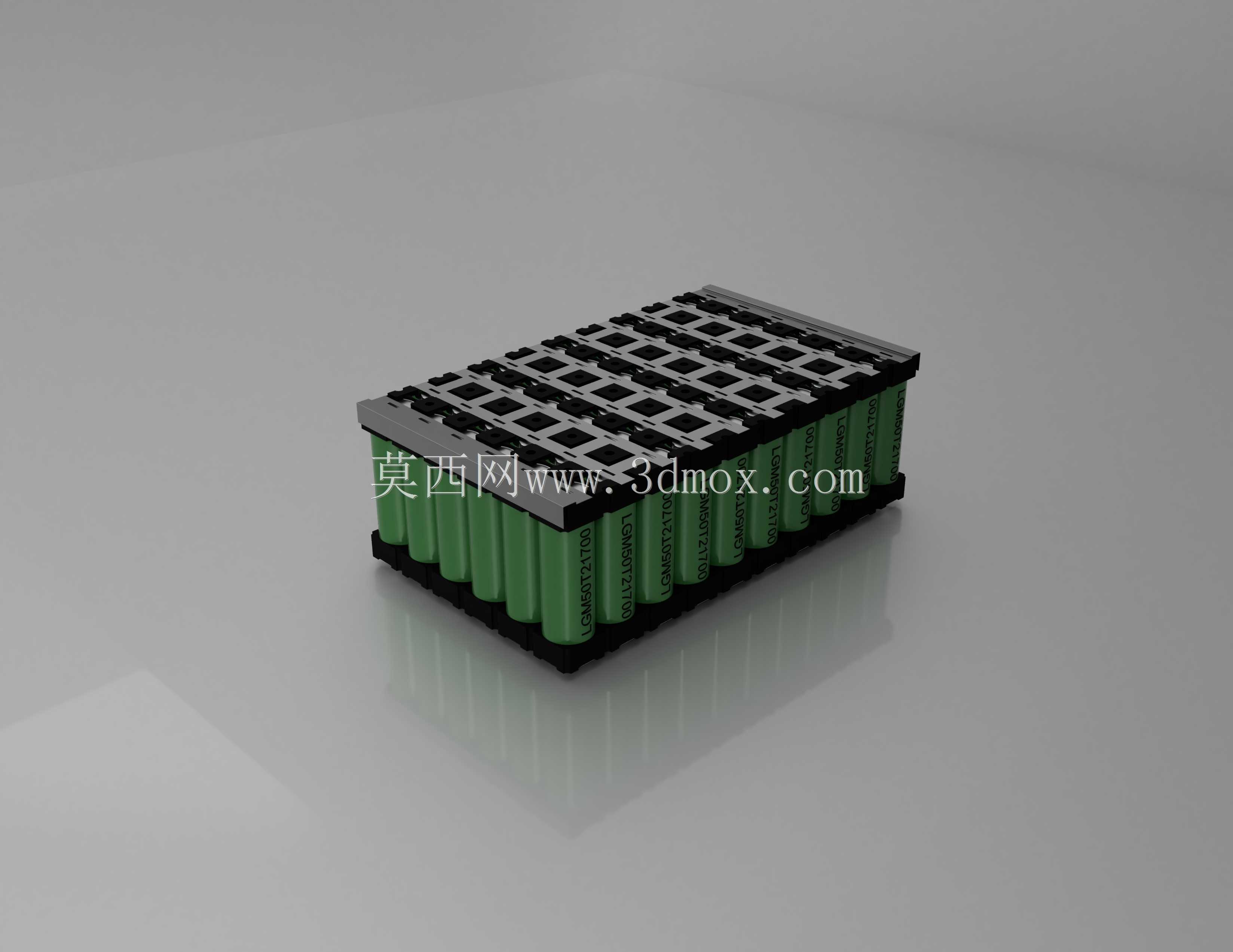

　　从安装边界来看，整个模组的外形为规整长方体，所有电芯的轴向保持平行排布，模组的长宽尺寸由6并10串的排布密度决定，高度方向与单颗圆柱电芯的长度加上上下支架的厚度匹配，没有突出的异形结构，可以直接嵌入到设备的预留电池仓内。模组的侧面预留有绝缘护板的安装卡槽，后期可以根据防护需求加装PC或ABS材质的绝缘护板，覆盖镍条连接部位，进一步提升绝缘防护等级。输出极的连接位设置在模组的一端，预留了螺丝锁付的接线点位，可以方便地与设备的电源管理系统、保护板进行对接，不需要额外调整走线方向。

　　设计过程中也充分考虑了电芯的一致性适配问题，支架的每个卡位都设置了微小的弹性让位结构，即使不同批次电芯的外径存在微小公差，也能顺利装入卡位，不会出现个别电芯压装过紧导致的外壳损伤。同时支架的极耳避让区域做了倒角处理，避免装配过程中支架边缘刮伤电芯的绝缘包膜，降低电芯内部短路的潜在风险。对于需要加装温度传感器的应用场景，支架上预留了传感器安装位，可以将NTC温度探头直接贴合在中间位置的电芯表面，实时采集模组核心区域的温度数据，为电池管理系统的温度保护策略提供准确的采样依据。

　　这类集成化的电池组结构，摒弃了传统电芯打胶固定的繁琐工艺，全部采用机械卡扣与焊接的连接方式，不仅提升了生产装配效率，也为后期的电芯更换维护提供了便利，当单颗电芯出现性能衰减时，只需要拆开上下支架，替换故障电芯即可，不需要破坏整个模组的结构。在实际的工况验证中，这种支架固定的模组可以承受常规的振动与冲击测试，电芯连接部位的电阻保持稳定，不会因为振动出现虚接问题，完全满足移动类供电设备的使用要求。
