适配本田CRF的310mm贝林格制动盘转子托架

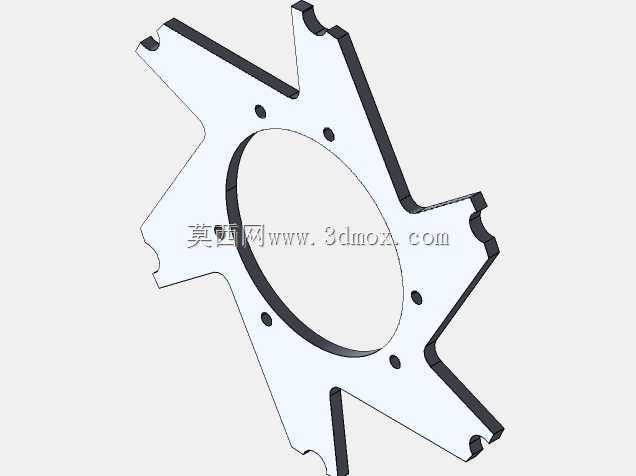

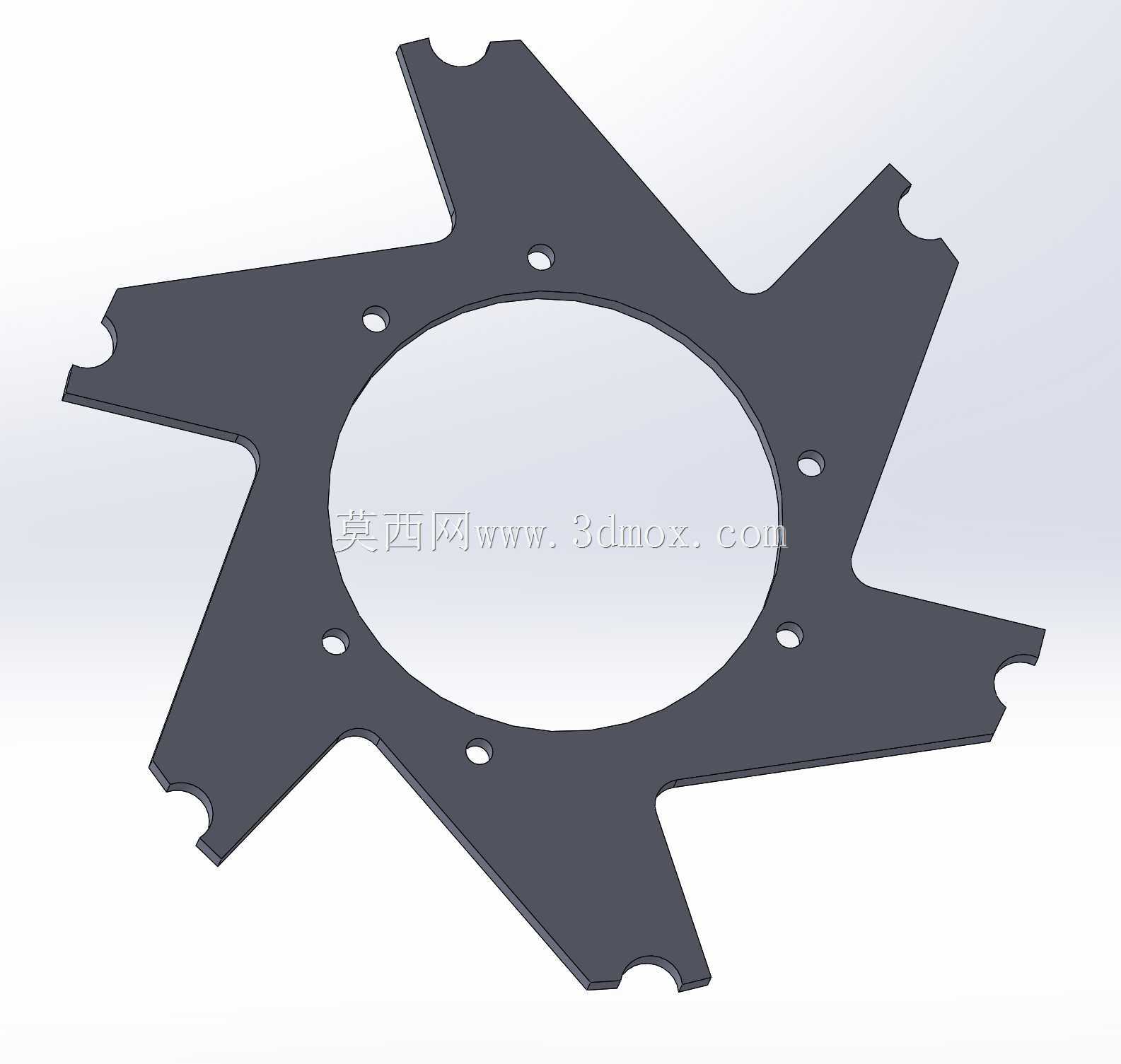

　　在越野摩托车的制动系统改装与原厂替换场景中，制动盘转子托架是连接轮毂与制动盘的核心受力构件，其结构强度、安装精度直接决定了制动工况下的动力传递稳定性与制动响应速度，尤其针对本田CRF系列越野车型，非铺装路面行驶时的持续颠簸、制动时的高频交变载荷，对托架的结构可靠性提出了极高要求。这款适配310毫米直径贝林格制动盘的转子托架，采用六辐星型非对称结构设计，中心为大直径通孔，用于避让轮毂主轴与轮毂安装座的凸起结构，中心孔周边均匀分布6个小孔径安装孔，孔位公差严格控制在IT7级，匹配M6规格的高强度连接螺栓，安装时可通过螺栓预紧力将托架与轮毂端面完全贴合，避免制动过程中出现托架窜动导致的制动抖动问题。六根辐条沿中心孔径向向外延伸，

　　每根辐条的外端设置有与制动盘内圈安装位匹配的定位缺口，缺口的型面与制动盘内圈的凸台完全贴合，既可以在安装时实现快速定位，降低装配对位的难度，也能在制动过程中承担制动盘传递来的周向剪切力，避免连接螺栓承受额外的径向载荷。辐条的外边缘做了圆弧过渡处理，没有尖锐的棱角，一方面可以减少应力集中，避免长期交变载荷下出现辐条根部开裂的问题，另一方面也能减少骑行过程中泥沙、碎石在托架表面的堆积，降低托架被异物磕碰损伤的概率。托架整体采用平板式等厚度设计，厚度控制在5毫米，既保证了足够的结构刚度，在最大制动力矩下的平面形变量不超过0.1毫米，避免制动盘出现偏摆导致的制动片偏磨，也能尽可能控制构件重量，相比同规格的钢制托架重量降低40%以上，

　　符合越野摩托车簧下质量轻量化的设计需求。材质选用7000系列铝合金，这类铝合金的抗拉强度可达500MPa以上，经过T6热处理后具备优异的抗疲劳性能，完全能够承受越野骑行过程中频繁制动带来的冲击载荷，相比普通6061铝合金材质的托架，使用寿命可提升60%以上，在连续长下坡制动的高温工况下，也不会出现材质强度大幅下降的问题。安装边界方面，托架的中心孔直径为120毫米，适配本田CRF系列车型原厂轮毂的主轴安装座尺寸，六个安装孔的节圆直径为160毫米，与原厂轮毂的安装孔位完全匹配，不需要对轮毂进行额外的打孔或打磨加工，可实现直接替换安装；外轮廓的最大外接圆直径为308毫米，与310毫米规格的贝林格制动盘内圈尺寸完全适配，

　　安装后托架外边缘与制动盘内圈的间隙均匀控制在1毫米，既不会出现运动干涉，也能保证制动盘的安装定位精度。实际装车应用中，这款托架主要用于越野摩托车的前制动系统升级，替换原厂厚度偏薄、强度不足的钢制托架，在林道穿越、场地越野等高强度骑行场景下，能够承受频繁的大力制动带来的载荷，不会出现托架变形、断裂的问题，同时轻量化的设计也能减少前轮的簧下转动惯量，提升前轮的转向灵活性与减震系统的响应速度。设计过程中，针对辐条的受力分布做了有限元仿真验证，在施加最大制动力矩1200N·m的工况下，辐条根部的最大应力为320MPa，远低于7000系铝合金的屈服强度，安全系数达到1.6以上，满足摩托车制动部件的安全设计标准；同时对托架的固有频率做了校核，其固有频率避开了越野路面常见的10-50Hz振动频率区间，避免骑行过程中出现共振导致的构件疲劳损坏。安装孔的位置度公差控制在0.05毫米以内，保证安装后制动盘的端面跳动量不超过0.08毫米，有效减少制动过程中的抖动问题，提升制动手感的线性度。
