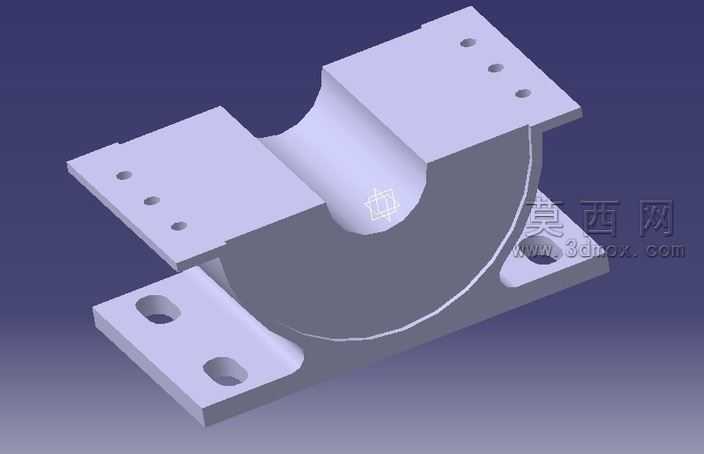

鼓风机下部支撑机座结构三维设计

本作品为鼓风机配套的下部支撑机座三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循机械结构设计的合理性与装配适配性原则开展设计。首先进行整体结构的基准定位，以机座的半圆弧承托面为核心设计基准，该曲面为与鼓风机蜗壳下部完全贴合的配合面，建模时通过回转特征生成基础弧面，再通过布尔运算切除多余结构，保证弧面的尺寸精度与表面光滑度，确保后续与上部壳体装配时能够实现紧密贴合，避免出现装配间隙影响设备运行的密封性。机座两侧延伸出的安装翼板为一体化建模结构，翼板上的安装孔位严格按照鼓风机的安装尺寸标准排布，其中上部翼板设置三个等距排布的通孔，用于与鼓风机上部壳体进行螺栓紧固连接，下部安装底板设置两个长圆形腰型孔，可在设备安装时提供一定的位置调整余量，降低现场安装的对位难度，适配不同基础的安装公差要求。建模过程中对所有棱边进行了圆角过渡处理，尤其是翼板与主体弧面衔接的位置，通过不同半径的圆角特征优化应力传递路径，避免设备运行过程中振动载荷在结构尖角处产生应力集中，提升零件的结构强度与使用寿命。材质渲染阶段选用了工业机械常用的铸钢材质效果，调整材质的漫反射、粗糙度参数，还原铸钢件经喷砂处理后的哑光金属质感，同时对安装孔的内壁、弧面配合面等加工面单独赋予精加工材质，区分铸造毛坯面与机加工面的视觉差异，让模型的展示效果更贴近真实工业零件的外观特征。结构设计上充分考虑了零件的工艺可行性，主体结构采用等壁厚设计，壁厚均匀一致，避免铸造生产过程中出现缩孔、缩松等铸造缺陷，翼板与主体的衔接处设置加强筋结构，在不显著增加零件整体重量的前提下提升结构的抗弯折性能，保证机座在承托鼓风机主机重量、承受设备运行振动载荷时具备足够的结构刚性，不会出现形变移位的问题。整体建模过程严格遵循自上而下的设计逻辑，先确定核心配合面的尺寸参数，再逐步延伸设计周边的安装结构、连接结构，每一步特征创建都经过尺寸校验，确保各部分结构的尺寸公差符合机械设计标准，既能够满足与鼓风机其他部件的装配要求，也适配实际生产加工的工艺要求，可直接用于后续的工程图导出、生产加工指导以及装配模拟验证。
