3英寸MOLLE战术挂载锁扣结构设计

　　这款3英寸规格的MOLLE挂载锁扣，主要适配战术装具、户外携行装备的模块化挂载场景，核心作用是在MOLLE织带网格体系上实现附件的快速锁止与拆卸，相比传统穿织带的固定方式，能大幅降低附件拆装的操作时长，同时保证挂载后的连接可靠性，避免携行过程中附件出现松脱、移位的问题。

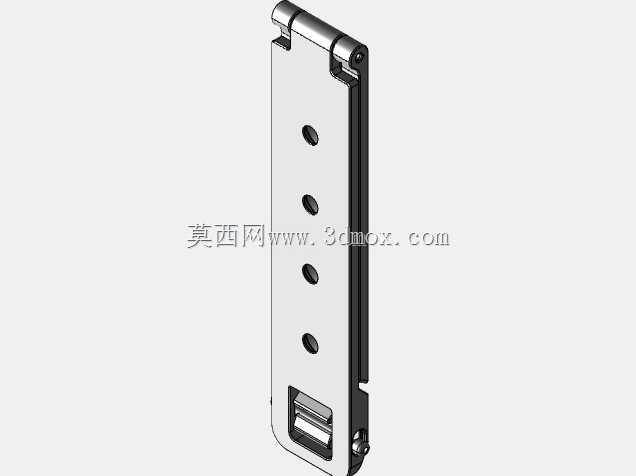

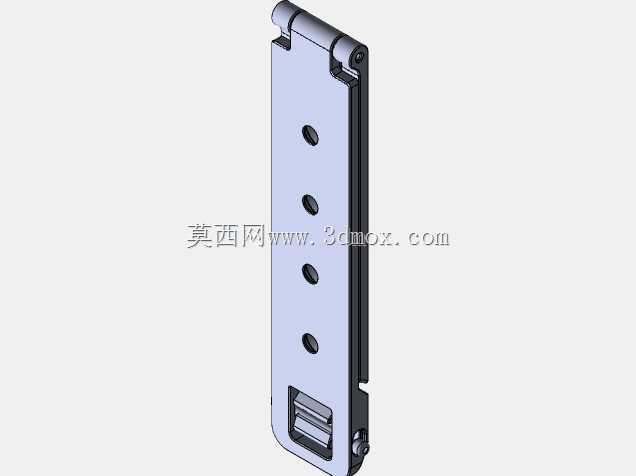

　　从结构功能来看，锁扣主体采用长条形板式基座作为承载核心，基座上均匀排布四个圆形定位孔，这些孔位一方面用于匹配不同挂载附件的安装孔距，实现附件与锁扣的螺丝或铆钉固定，另一方面也能在保证结构强度的前提下降低整体重量，减少携行时的额外负重。基座一端设置铰接式转轴结构，配合另一端的弹性锁舌，形成完整的开合锁止机构：铰接端可实现锁扣翻盖的0-180度翻转，方便穿入MOLLE织带层，锁舌端采用卡扣式咬合设计，当翻盖扣合后，锁舌会自动卡入基座对应的卡槽内，不需要额外的固定件就能实现自锁，操作时只需按压锁舌位置即可解锁翻开，单手即可完成拆装动作，适配户外作业、战术行动中戴手套操作的使用需求。

　　设计过程中优先考虑了挂载的适配边界，3英寸的长度规格刚好覆盖MOLLE系统标准的三格织带间距，安装时可穿过三层横向织带，相比短尺寸锁扣拥有更大的织带接触面积，挂载后的抗晃动、抗拉扯性能更优，能承载重量更大的附件，比如战术灯、工具钳套、小型急救包等装备。基座的厚度控制在适配双层织带穿插的尺寸范围内，翻盖扣合后整体厚度不会超过常规装具附包的安装底座厚度，不会出现突出硌碰的问题，边缘位置全部做了圆角钝化处理，避免尖锐边角勾挂衣物、织带，也能防止操作时划伤手部。

　　结构建模时参考了实际MOLLE织带的厚度与间距参数，铰接转轴的配合间隙控制在合理范围内，既保证翻盖转动顺畅无卡滞，又不会出现间隙过大导致的锁止松旷问题，锁舌的弹性行程经过反复校核，保证扣合后有足够的预紧力，在剧烈晃动、拉扯的工况下不会意外脱开，同时解锁按压力度控制在适合单手操作的区间，不会出现按不动或者误触解锁的情况。基座背面与织带接触的面做了微糙面处理，增加锁扣与织带之间的摩擦力，进一步提升挂载后的稳定性，避免锁扣在织带上出现上下滑移的问题。

　　从安装边界来看，锁扣整体宽度适配MOLLE织带的标准25mm宽度，安装时不需要对原有装具的织带结构做任何修改，直接将翻盖翻开穿过织带网格后扣合即可完成固定，对不同编织密度、不同厚度的尼龙织带都有较好的兼容性，既可以用在战术背心、背包的MOLLE织带上，也可以适配腰带、装具腰带等类似宽度的织带结构，拓展使用场景。建模过程中对各个受力位置做了结构加强，比如铰接转轴的基座位置、锁舌的卡扣位置都做了局部加厚处理，避免反复开合、长期承重后出现结构断裂或者塑性变形的问题，整体结构没有多余的复杂零件，组成零件数量少，加工和装配难度低，适合批量生产制造。
